Konwerter RS232-RS485 do systemu Klocki RS485 - PCB do projektu AVT 530
- Płytka PCB AVT530 do budowy konwertera RS232-RS485 dla systemu Klocki RS485. Projekt half-duplex z MAX232, MAX485 i automatycznym przełączaniem nadawanie/odbiór, zasilany 7–15 V DC. PCB 80×35 mm, elementy osobno.
Konwerter RS232-RS485 do systemu Klocki RS485 – płytka PCB AVT530
Płytka drukowana do budowy konwertera RS232-RS485 z automatycznym przełączaniem nadawania i odbioru.
RS232 do magistrali RS485

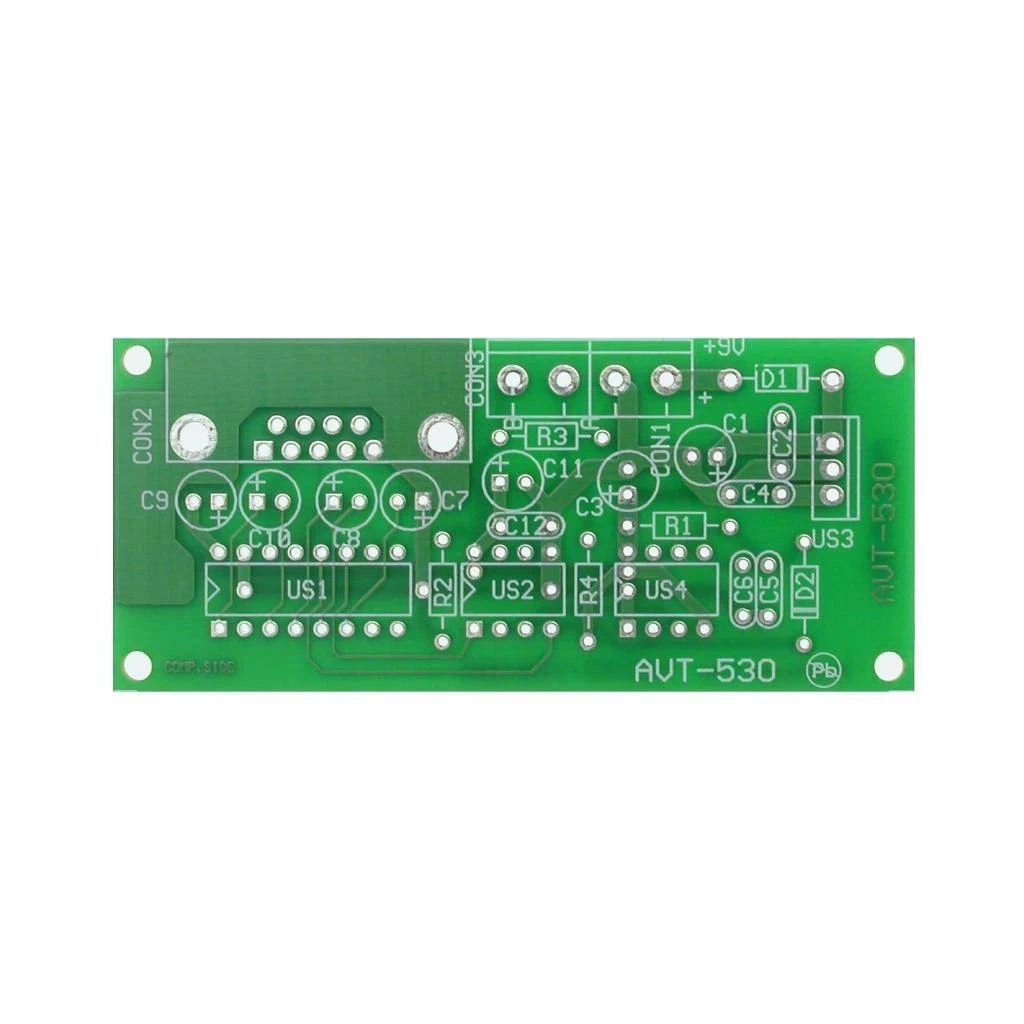

AVT530 A to płytka PCB do budowy konwertera RS232-RS485 przeznaczonego do komunikacji komputera z modułami pracującymi na wspólnej, dwuprzewodowej magistrali RS485. Układ zamienia poziomy napięć standardu RS232 na poziomy TTL, a następnie na sygnały zgodne ze standardem RS485.
Konwerter pracuje w trybie half-duplex i ma automatyczny przełącznik pomiędzy nadawaniem a odbiorem, dlatego nie wymaga dodatkowego sterowania kierunkiem transmisji z poziomu oprogramowania. Projekt pasuje do systemu „Klocki RS485” i sprawdza się przy przesyłaniu danych na większe odległości.
Karta techniczna
AVT530
AVT530 to projekt konwertera RS232-RS485 do pracy z półdupleksową magistralą RS485. Układ wykorzystuje MAX232, MAX485 oraz NE555 realizujący automatyczne przełączanie kierunku transmisji.
| Kod projektu | AVT530 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | konwerter RS232-RS485 |
| Tryb komunikacji | half-duplex |
| Magistrala RS485 | wspólna magistrala dwuprzewodowa |
| Maksymalna długość sieci | do 1200 m |
| Współpraca | moduły z serii Klocki RS485 |
| Konwersja RS232 | MAX232 |
| Interfejs RS485 | MAX485 |
| Automatyczne przełączanie kierunku | NE555 w trybie monostabilnym |
| Czas zwolnienia linii po transmisji | około 40 µs |
| Stabilizator napięcia | LM7805 |
| Zasilanie | 7…15 V DC |
| Złącze RS232 | DB9 żeńskie do druku kątowe |
| Wymiary płytki PCB | 80×35 mm |
Wersja
AVT530 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Projekt występuje wyłącznie jako płytka do samodzielnej budowy konwertera RS232-RS485.
Wykaz elementów
- R1: 3,9 kΩ
- R2: 510 Ω
- R3: 120 Ω
- R4: 510 Ω
- C1: 100 µF / 16 V
- C2: 100 nF
- C3: 100 µF / 16 V
- C4: 100 nF
- C5, C6: 10 nF
- C7, C8, C9, C10: 10 µF / 16 V
- C11: 47 µF / 16 V
- C12: 100 nF
- D1: 1N4007
- D2: BAT43
- US1: MAX232
- US2: MAX485
- US3: LM7805
- US4: NE555
- CON1: ARK2 5 mm
- CON2: DB9 żeńskie do druku kątowe
- CON3: ARK2 5 mm
- Podstawki: DIP8 – 2 szt., DIP16 – 1 szt.
Notes
Konwerter pracuje jako moduł dopasowujący poziomy pomiędzy portem RS232 komputera a dwuprzewodową magistralą RS485. W systemie „Klocki RS485” może współpracować z modułami wejść, wyjść, przekaźników, triaków, wyświetlaczy i innych kart wykonawczych.
Automatyczne przełączanie kierunku transmisji ułatwia pracę z magistralą half-duplex. Po wykryciu danych z portu RS232 układ przełącza MAX485 w tryb nadawania, a po zakończeniu transmisji zwalnia linię i wraca do odbioru.
Do sprawdzenia działania potrzebny jest zasilacz około 9 V, kabel DB9 oraz moduł wykonawczy RS485. Sam konwerter nie wymaga rozbudowanego uruchamiania, ale poprawne połączenie z magistralą i zasilaniem ma kluczowe znaczenie.
Uwaga: przed podłączeniem sprawdź polaryzację zasilania, połączenia linii A/B magistrali RS485 oraz sposób terminacji przewodu. Błędne połączenia mogą zakłócić komunikację albo uszkodzić elementy interfejsu.
Najczęściej zadawane pytania
AVT530 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować konwerter RS232-RS485 do połączenia komputera z modułami pracującymi na dwuprzewodowej magistrali RS485.
Nie. Układ ma automatyczne przełączanie pomiędzy nadawaniem i odbiorem, zrealizowane z użyciem NE555 oraz sygnału danych z portu RS232.
Konwerter jest przeznaczony do współpracy z modułami serii Klocki RS485, m.in. kartami przekaźników, triaków, wejść, wyjść i wyświetlaczy.
Układ wymaga zasilania 7…15 V DC. Do uruchomienia i testów wygodnie użyć zasilacza około 9 V.
