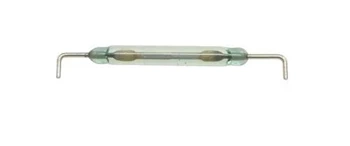

Kontaktron zwierny (NO) mały kątowy 20mm
Kontaktron zwierny SPST-NO kątowy 20 mm
Zestyk kontaktronowy SPST-NO to przełącznik magnetyczny typu normalnie otwartego. W stanie spoczynku obwód jest rozłączony. Po zbliżeniu magnesu styki wewnątrz szklanej rurki zwierają się i umożliwiają przepływ sygnału lub prądu w obwodzie sterującym.
Ten model ma kątowe wyprowadzenia oraz szklaną obudowę o długości 20 mm. Dłuższa obudowa ułatwia ustawienie elementu względem magnesu i może być wygodniejsza w układach, w których czujnik jest mocowany w obudowie, prowadnicy, uchwycie albo przy ruchomym elemencie mechanicznym.
Kontaktron jest prosty w użyciu, ale wymaga poprawnego montażu. Najczęstsze błędy to zbyt mocne wyginanie końcówek, naprężanie szkła, zbyt duże obciążenie styków oraz brak zabezpieczenia przy cewkach, silnikach lub innych obciążeniach generujących przepięcia.
Zastosowanie
- czujniki położenia i obecności elementu ruchomego,
- układy automatyki i sygnalizacji,
- krańcówki magnetyczne bez mechanicznego kontaktu z ruchomą częścią,
- detekcja otwarcia obudowy, pokrywy, drzwi lub klapy,
- liczniki impulsów współpracujące z magnesem,
- projekty wymagające kątowego montażu kontaktronu.
Specyfikacja techniczna
- Typ elementu: zestyk kontaktronowy / kontaktron
- Rodzaj styku: zwierny
- Konfiguracja: SPST-NO
- Stan spoczynkowy: normalnie otwarty
- Wersja: kątowa
- Długość szklanej obudowy: 20 mm
- Obudowa: szklana
- Działanie: zwarcie styków po zbliżeniu magnesu
Najczęściej zadawane pytania
W praktyce oba określenia są często używane dla tego samego elementu. Chodzi o przełącznik, którego styki zmieniają stan pod wpływem pola magnetycznego.
Dłuższa szklana obudowa może ułatwić mechaniczne zamocowanie elementu i ustawienie go względem magnesu. Nadal trzeba jednak chronić szkło przed naprężeniami.
Tak. Kontaktron z magnesem może pełnić funkcję bezdotykowej krańcówki. Nie wymaga wtedy mechanicznego nacisku, jak klasyczny mikrowyłącznik.
Należy uważać. Żarówki z zimnym włóknem mogą pobierać duży prąd rozruchowy. Może to skrócić żywotność styków. W takich układach warto stosować odpowiednie ograniczenie prądu lub element pośredniczący.
W opisach produktów te określenia są zwykle używane zamiennie. Kontaktron to popularna nazwa elementu, a zestyk kontaktronowy to bardziej techniczne określenie styków zamkniętych w szklanej rurce i uruchamianych polem magnetycznym.
Sam styk kontaktronowy zwykle nie ma biegunowości jak dioda. Znaczenie ma jednak ustawienie magnesu i kierunek pola magnetycznego względem szklanej rurki.
Przy obciążeniach indukcyjnych, pojemnościowych i lampowych warto stosować elementy zabezpieczające, np. diodę, warystor, rezystor ograniczający lub układ RC, zależnie od rodzaju obciążenia.
