Konsola Audiochaos - generator dźwięków. Zestaw DIY do nauki lutowania AVT EDU624
Konsola Audiochaos – eksperymentalny generator dźwięków DIY do nauki lutowania AVT EDU624
Interaktywny zestaw elektroniczny do samodzielnego montażu, który po zlutowaniu pozwala tworzyć piski, buczenie, zgrzyty i zmienne efekty dźwiękowe
Zlutuj konsolę, podłącz baterię i zacznij tworzyć własny dźwiękowy chaos

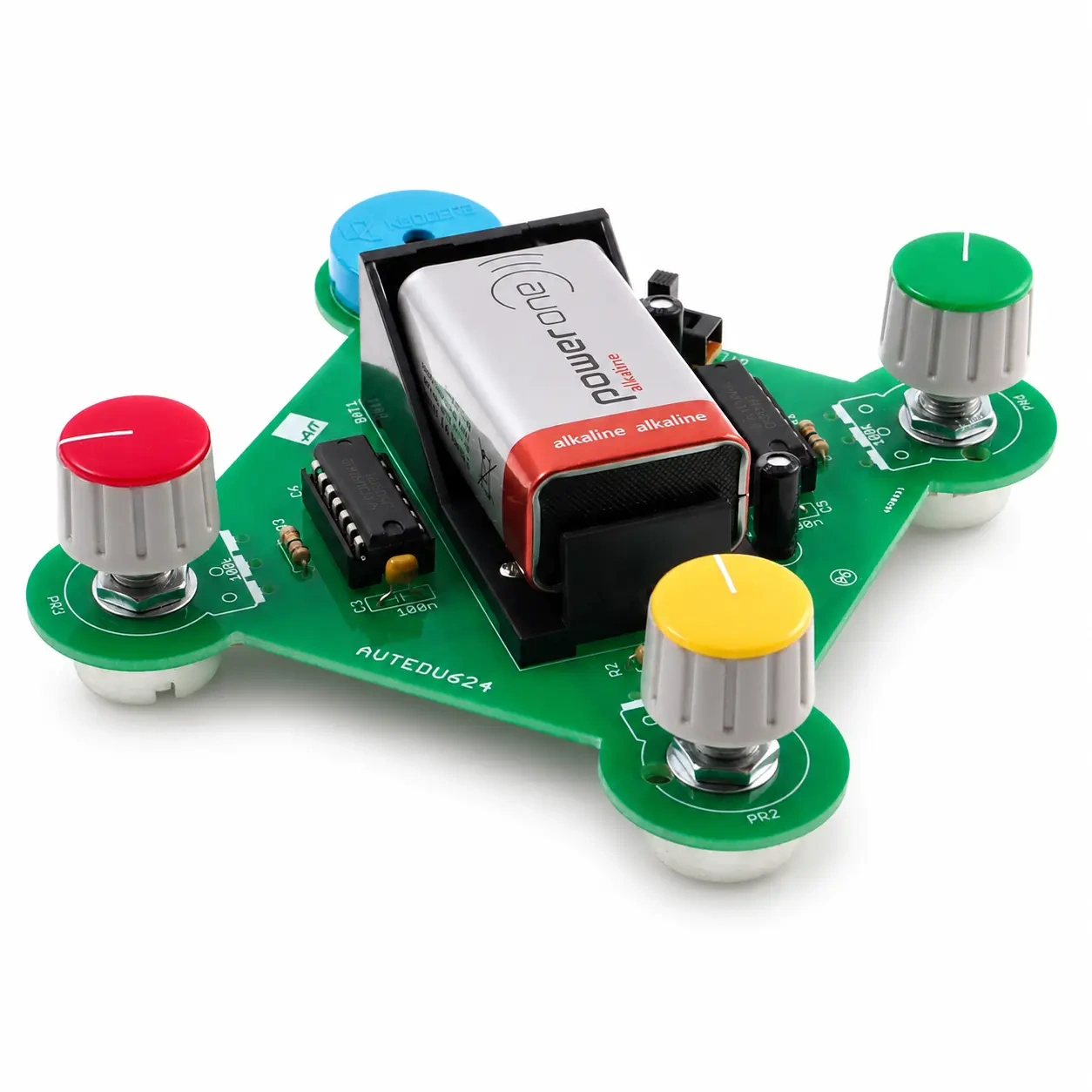

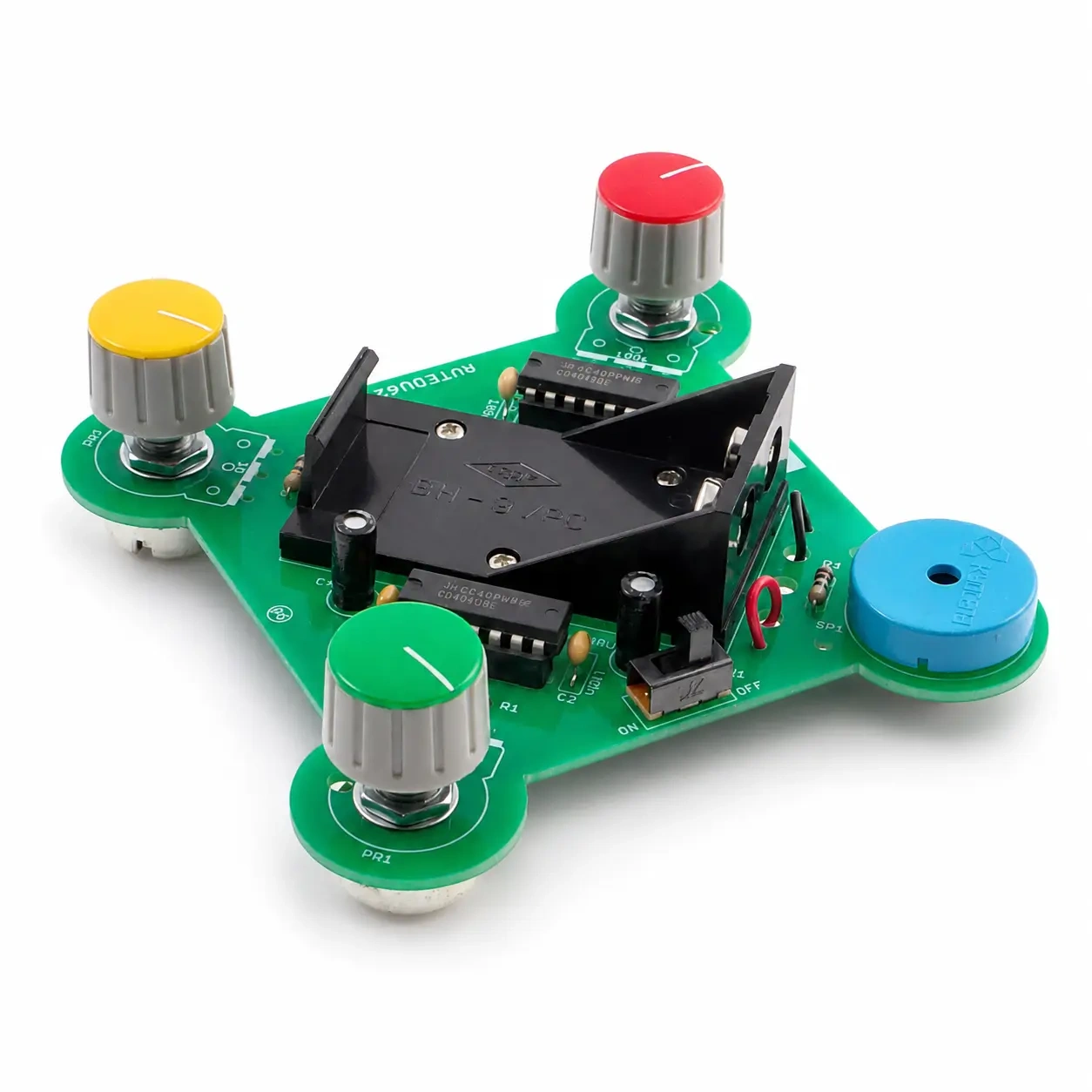

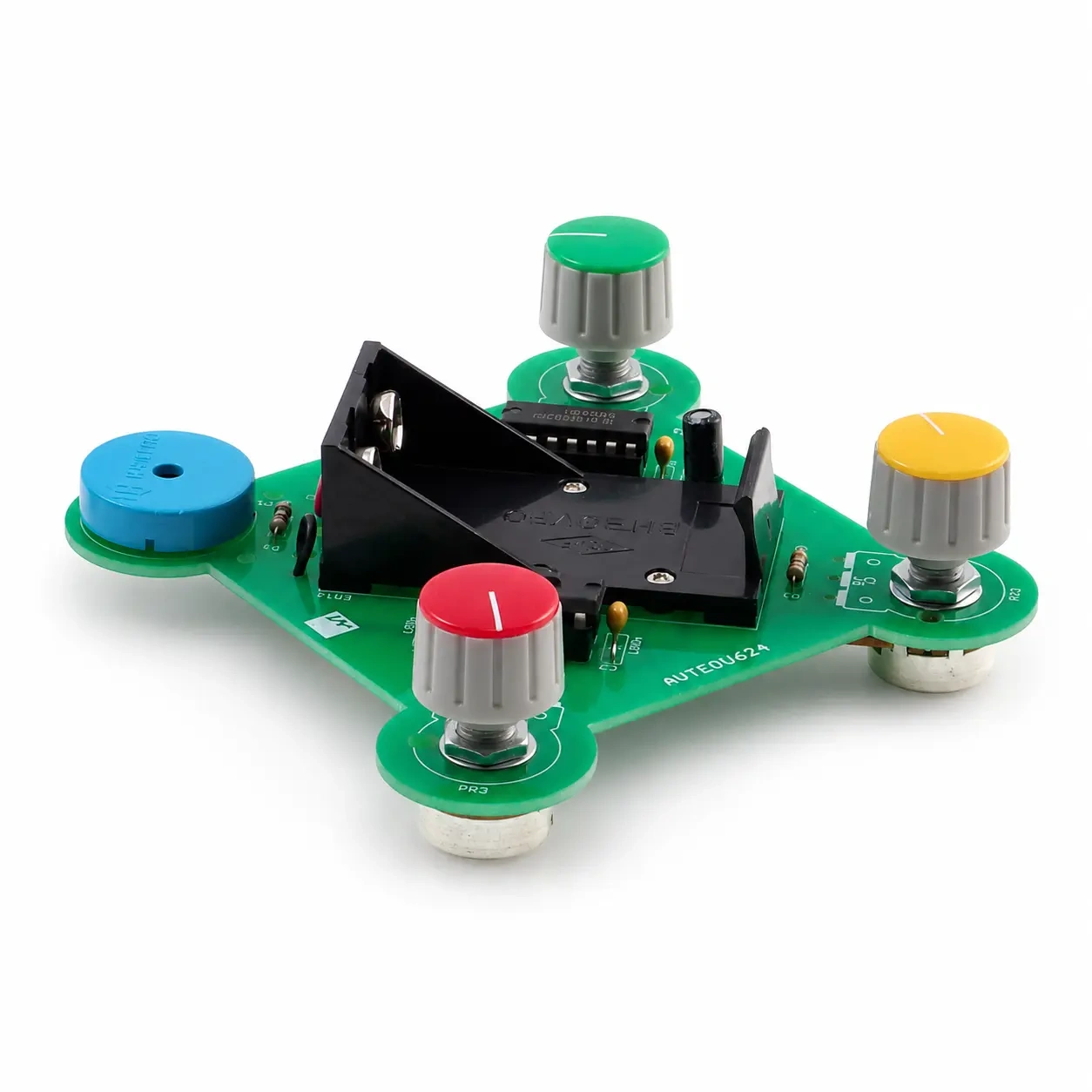

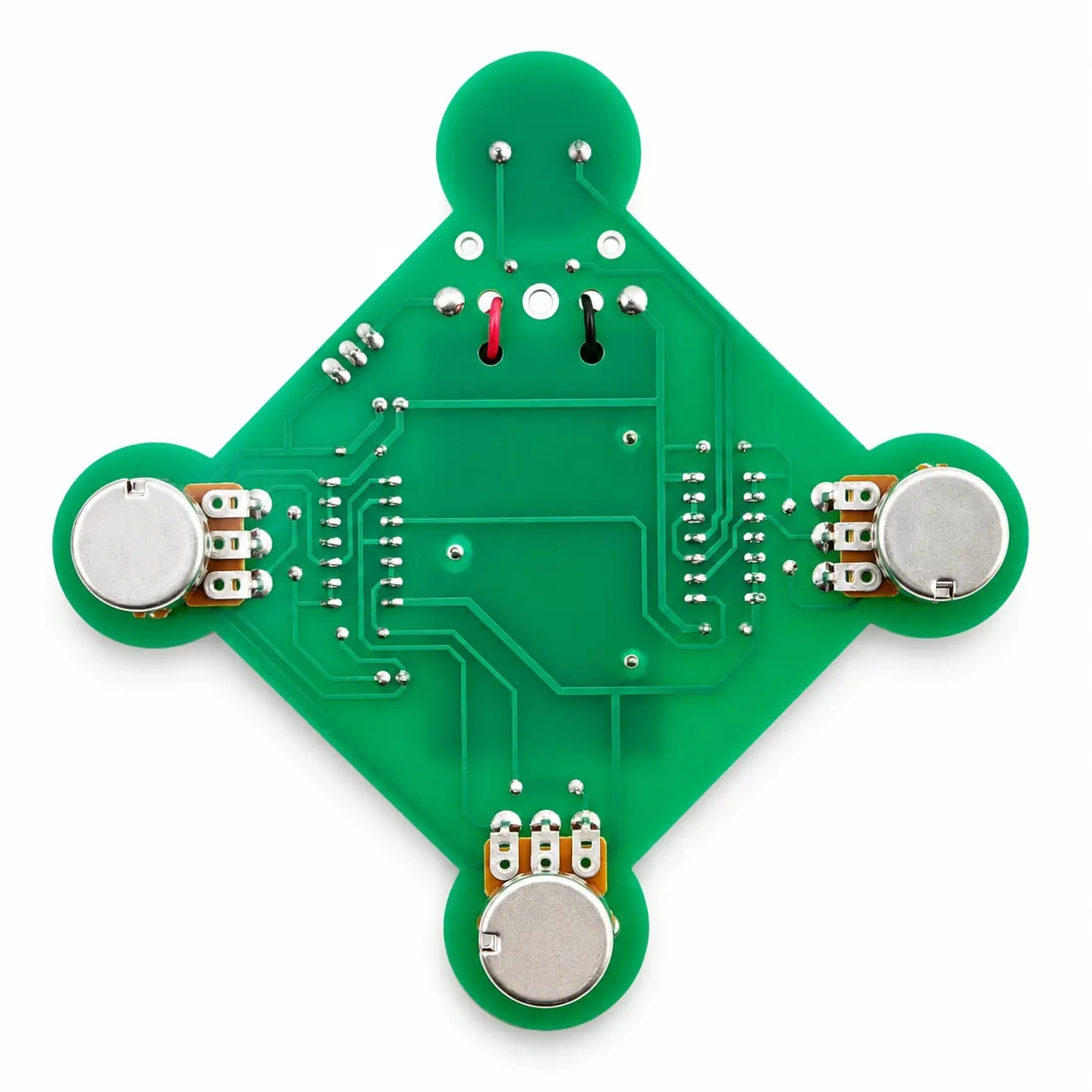

Oto zestaw DIY, z którego po montażu powstaje mała konsola do generowania efektów dźwiękowych. Układ potrafi tworzyć piski, zgrzyty, buczenie oraz dźwięki podobne do ćwierkania ptaków. Trzy niezsynchronizowane generatory pracują równocześnie, a częstotliwości ich sygnałów można regulować potencjometrami. Każde ustawienie gałek daje inny efekt, więc po złożeniu układ zachęca do eksperymentowania z brzmieniem.
Najważniejsze w skrócie
- zestaw DIY do samodzielnego lutowania i uruchomienia
- generator zmiennych efektów dźwiękowych
- trzy niezsynchronizowane generatory
- trzy potencjometry do regulacji częstotliwości składowych sygnału
- źródło dźwięku: przetwornik piezo
- możliwe piski, zgrzyty, buczenie i dźwięki podobne do ćwierkania
- zasilanie 9 V DC z baterii 6F22
- wymiary płytki 94,5 × 94,5 mm
- bateria nie jest dołączona do zestawu
Co daje ten projekt?
Montaż AVT EDU624 kończy się uruchomieniem działającej konsoli dźwiękowej, a nie tylko sprawdzeniem połączeń na płytce. Po podłączeniu baterii można od razu obracać gałkami potencjometrów i słuchać, jak zmienia się charakter generowanego dźwięku. Układ daje natychmiastową reakcję na regulację, więc po złożeniu zachęca do eksperymentowania z brzmieniem.

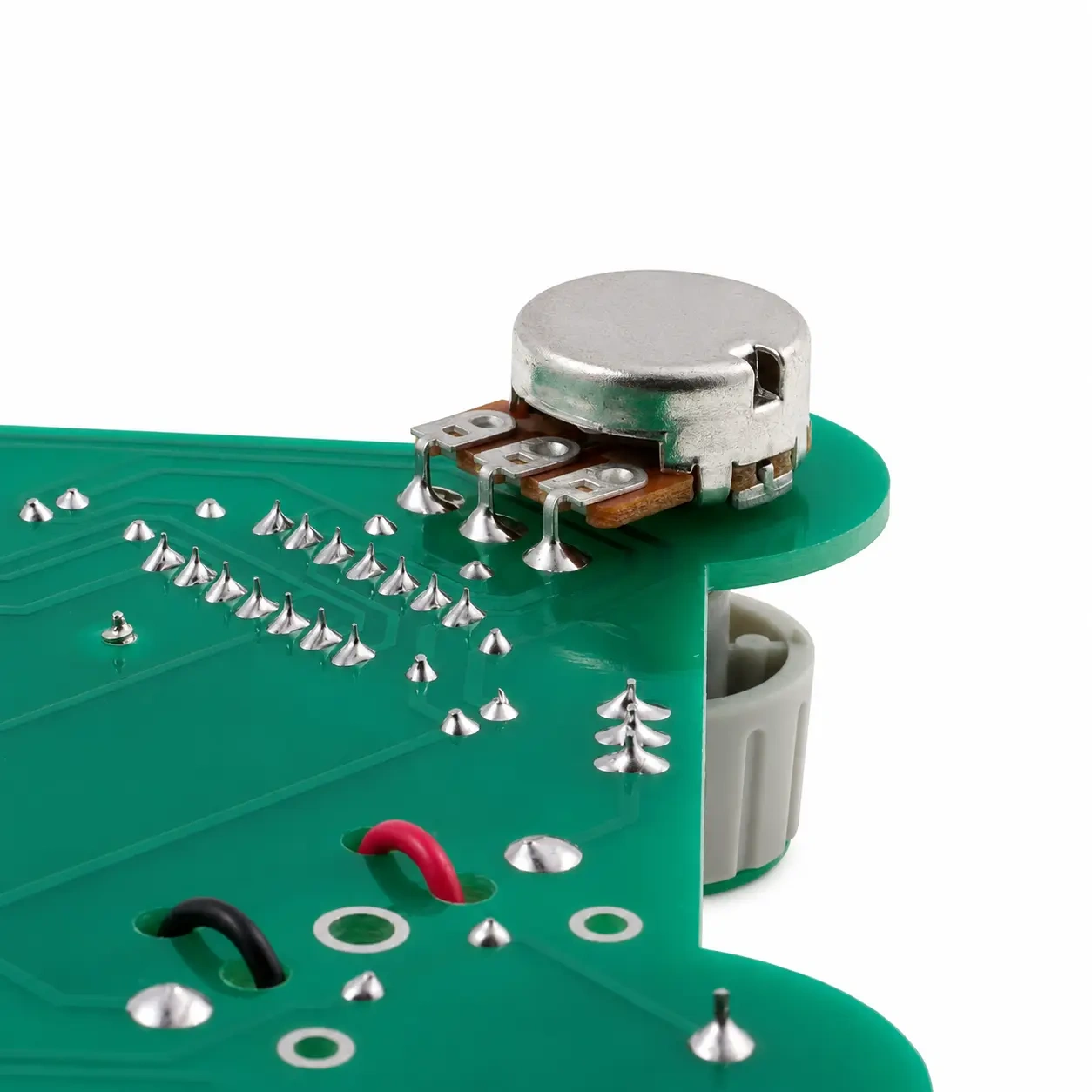

Projekt pozwala przećwiczyć lutowanie elementów THT, montaż podstawek DIP14, układów scalonych 4093, kondensatorów, rezystorów, potencjometrów, przetwornika piezo, włącznika i koszyka baterii. Przy okazji pokazuje, jak kilka prostych generatorów może stworzyć złożony, nieprzewidywalny efekt dźwiękowy.
Co znajdziesz w zestawie?
W komplecie znajduje się płytka drukowana PCB, elementy elektroniczne do zlutowania układu, potencjometry z gałkami, przetwornik piezoelektryczny, koszyk baterii, wkręty montażowe oraz dokumentacja.
Lista elementów obejmuje między innymi rezystory 10 kΩ i 10 Ω, potencjometry 100 kΩ i 1 MΩ, kondensatory 100 µF i 100 nF, układy scalone 4093, podstawki DIP14, włącznik SW1, przetwornik piezo bez generatora, wkręty 1,8/6 mm oraz gałki do potencjometrów.
Co dodatkowo będzie potrzebne?
- Zasilanie: bateria 9 V 6F22
- Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
- Do montażu mechanicznego: mały śrubokręt do przykręcenia koszyka baterii i potencjometrów
- Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa, uchwyt typu trzecia ręka
Zasilanie z baterii 9 V pozwala uruchomić układ bez zasilacza warsztatowego. Po zmontowaniu wystarczy podłączyć baterię, włączyć zasilanie i od razu sprawdzić reakcję konsoli na ustawienia potencjometrów.
Dla kogo będzie najlepszy?
- dla osób, które chcą zlutować projekt z natychmiastowym efektem dźwiękowym
- dla początkujących elektroników, którzy chcą wyjść poza klasyczne zestawy LED
- dla hobbystów lubiących eksperymenty z dźwiękiem i prostymi generatorami
- dla szkół, pracowni technicznych i organizatorów warsztatów lutowania
- jako prezent DIY dla osoby, która lubi elektronikę, nietypowe gadżety i eksperymentowanie
Projekt AVT EDU nr 624
Konsola Audiochaos – generator dźwięków THT
Układ steruje przetwornikiem piezo za pomocą sygnału tworzonego przez trzy składowe. Każda z nich pochodzi z osobnego generatora, a częstotliwości można ustawiać potencjometrami w szerokim zakresie. Ponieważ generatory nie są zsynchronizowane, dźwięki zmieniają się w czasie i tworzą chaotyczne kombinacje brzmień.
| Typ zestawu | kit DIY do nauki lutowania THT |
|---|---|
| Efekt działania | generator zmiennych efektów dźwiękowych |
| Liczba generatorów | 3 niezsynchronizowane generatory |
| Regulacja | 3 potencjometry do ustawiania częstotliwości składowych sygnału |
| Źródło dźwięku | przetwornik piezoelektryczny bez generatora |
| Układy scalone | US1, US2: 4093 |
| Potencjometry | P1, P3: 100 kΩ; P2: 1 MΩ |
| Zasilanie | 9 V DC, bateria 6F22 |
| Bateria w zestawie | nie |
| Wymiary płytki | 94,5 × 94,5 mm |

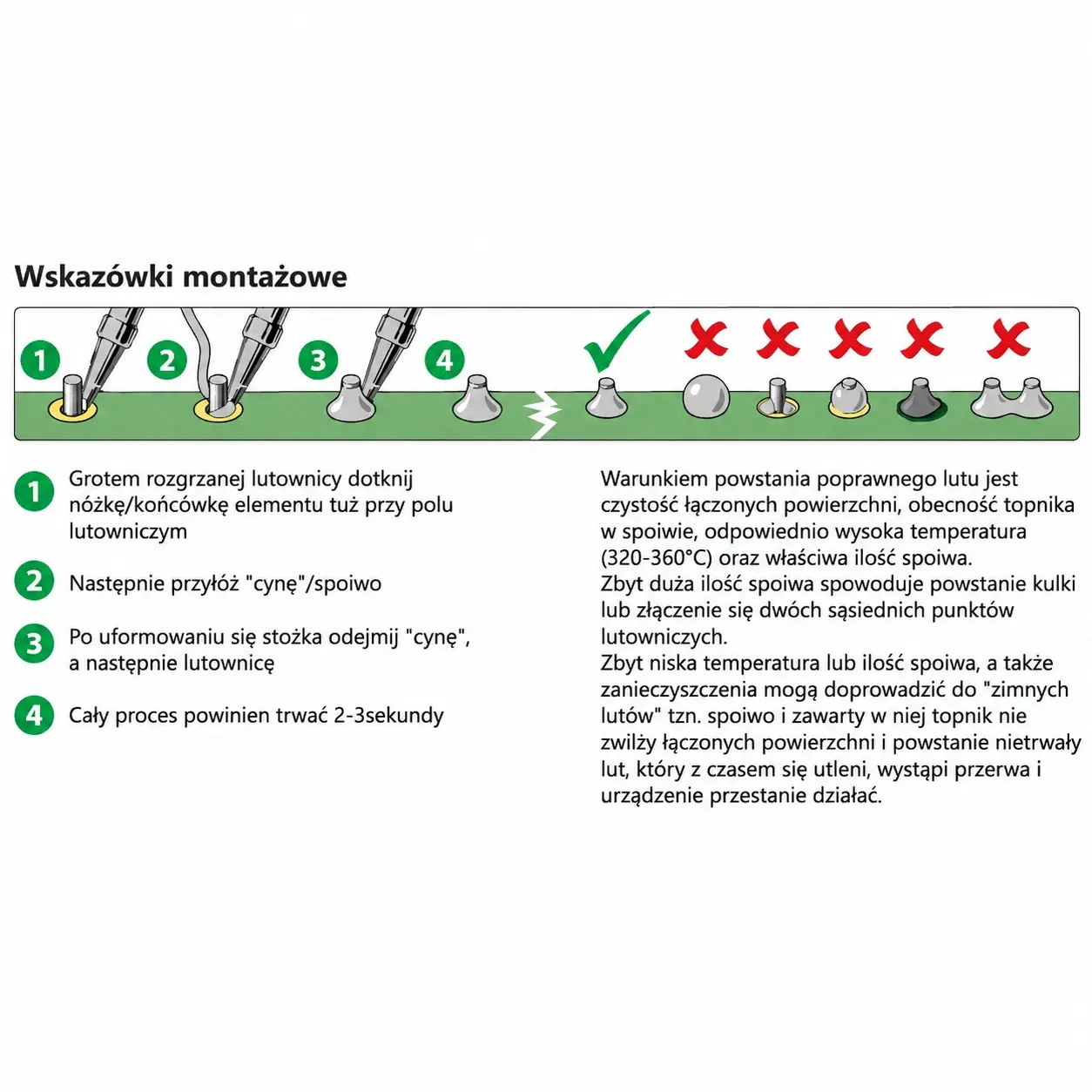

Trochę teorii i wskazówki techniczne
THT oznacza montaż przewlekany. Wyprowadzenia elementów przechodzą przez otwory w płytce PCB, co ułatwia naukę lutowania i kontrolę poprawności połączeń.
Przetwornik piezo zamienia sygnał elektryczny na dźwięk. W tym projekcie nie jest zwykłym brzęczykiem z gotowym generatorem — dźwięk powstaje z sygnału wytwarzanego przez układ.
Generator wytwarza przebieg o określonej częstotliwości. AVT EDU624 wykorzystuje trzy generatory, których ustawienia wpływają na końcowe brzmienie słyszane z przetwornika piezo.
Potencjometr działa jak regulowany rezystor. Obracanie gałką zmienia częstotliwość jednej ze składowych sygnału, dlatego można ręcznie szukać ciekawych kombinacji dźwiękowych.
Układ scalony 4093 należy zamontować we właściwym kierunku. Wcięcie lub kropka na obudowie musi odpowiadać oznaczeniu na płytce i podstawce.
Kondensatory elektrolityczne mają polaryzację. Elementy C1 i C4 trzeba wlutować zgodnie z oznaczeniami na płytce, ponieważ odwrotne ustawienie może spowodować nieprawidłową pracę układu.
Dlaczego warto wybrać AVT EDU624?
Po zmontowaniu AVT EDU624 nie trafia do szuflady jako kolejna płytka ćwiczeniowa. Powstaje działająca konsola dźwiękowa z trzema pokrętłami, która reaguje na regulację i pozwala od razu eksperymentować z brzmieniem. Piski, buczenie, zgrzyty i zmienne kombinacje dźwięków sprawiają, że nauka lutowania kończy się konkretnym efektem: układem, który można uruchomić, regulować i pokazać innym. To dobry wybór dla osób, które chcą zbudować coś bardziej angażującego niż prosty układ LED i zobaczyć w praktyce, jak generatory elektroniczne tworzą dźwięk.
Najczęściej zadawane pytania
Układ generuje zmienne efekty dźwiękowe, takie jak piski, buczenie, zgrzyty i dźwięki podobne do ćwierkania. Dźwięk jest odtwarzany przez przetwornik piezo.
Tak. Trzy potencjometry pozwalają regulować częstotliwości składowych sygnału, więc obracanie gałkami zmienia charakter generowanych dźwięków.
Układ wykorzystuje trzy niezsynchronizowane generatory. Ich sygnały nakładają się na siebie, dlatego efekt dźwiękowy zmienia się w czasie i może być trudny do przewidzenia.
Do pracy wymagane jest zasilanie 9 V DC z baterii 6F22. Bateria nie jest dołączona do zestawu.
Tak. AVT EDU624 jest zestawem DIY do samodzielnego montażu. Elementy należy wlutować w płytkę PCB zgodnie z dokumentacją.
Tak. Szczególnej uwagi wymagają kondensatory elektrolityczne C1 i C4, układy scalone 4093 oraz przewody koszyka baterii. Elementy trzeba montować zgodnie z oznaczeniami na płytce.
Do uruchomienia potrzebna jest bateria 9 V 6F22. Do montażu potrzebna będzie lutownica, cyna, cążki do przycinania wyprowadzeń i mały śrubokręt.
Projekt pozwala przećwiczyć lutowanie THT, montaż podstawek DIP14, poprawne ustawianie układów scalonych i kondensatorów, pracę z potencjometrami oraz zasadę działania prostych generatorów dźwięku.
