Konfigurowalny przełącznik 4-kanałowy 12 V - zlutowany KIT AVT 1916
- Sterowanie 4 przekaźnikami z niezależną konfiguracją kanałów i wejściem synchronizacji. AVT1916 C to zlutowany układ do integracji z automatyką.
Przełącznik 4-kanałowy z konfiguracją trybów - zlutowany AVT1916
Zlutowany przełącznik 4-kanałowy do integracji z odbiornikami, zasilaniem 12 V DC i wybraną konfiguracją pracy przekaźników.
Zlutowany moduł czterech przełączników przekaźnikowych

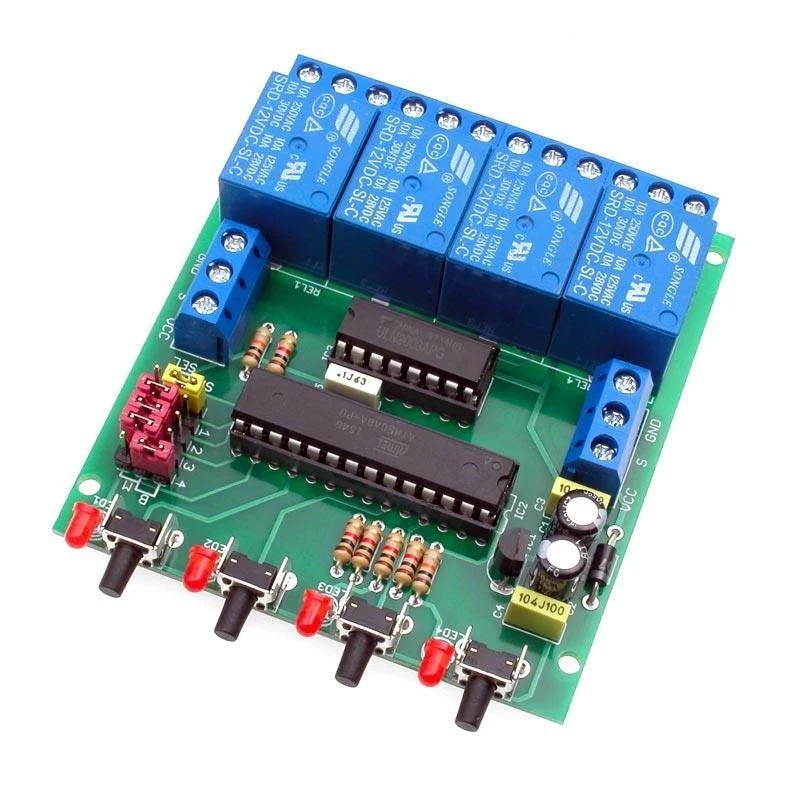

AVT1916 C to zlutowany 4-kanałowy przełącznik przekaźnikowy z konfiguracją pracy każdego kanału. Przekaźniki mogą działać jako monostabilne, bistabilne albo zależne, zależnie od ustawienia zworek.
Układ ma przyciski S1-S4, sygnalizację LED oraz wejście synchronizacyjne do pracy zależnej i łączenia wielu modułów. Wersja C wymaga zasilania 12 V DC, ustawienia zworek oraz bezpiecznej integracji z odbiornikami. To zlutowany układ do montażu w obudowie lub urządzeniu, a nie kompletne gotowe urządzenie instalacyjne.
Karta techniczna
AVT1916
Zlutowany konfigurowalny przełącznik 4-kanałowy z przekaźnikami, przyciskami S1-S4 oraz trybem monostabilnym, bistabilnym i zależnym.
| Kod projektu | AVT1916 |
| Wersja | C – zlutowany układ |
| Funkcja | konfigurowalny przełącznik 4-kanałowy |
| Liczba kanałów | 4 przekaźniki NC/NO |
| Tryby pracy | monostabilny, bistabilny, zależny SEL |
| Konfiguracja | zworka TRYB oraz zworki kanałów 1…4 |
| Sterowanie | przyciski S1-S4 |
| Zasilanie | 12 V DC |
| Wyjścia przekaźnikowe | 230 VAC / 10 A |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Driver przekaźników | ULN2003A |
| Sygnalizacja | LED1-LED4 – zasilenie przekaźników |
| Płytka PCB | 68×75 mm |
Wersja
AVT1916 C – zlutowany układ. Wersja zawiera zmontowany przełącznik z zaprogramowanym ATmega8, stabilizatorem 78L05, driverem ULN2003, czterema przekaźnikami JQC3FF/012-1ZS, diodą 1N4007, diodami LED, przyciskami S1-S4, listwami goldpin ze zworkami, złączami ARK3/500, rezystorami i kondensatorami. Układ wymaga zasilania 12 V DC, ustawienia zworek oraz integracji z odbiornikami.
Notes
Zworka TRYB ustawiona w pozycji SW uruchamia tryb włącznika, w którym każdy kanał może działać monostabilnie albo bistabilnie.
Pozycja SEL aktywuje tryb zależny: naciśnięcie przycisku wyłącza pozostałe przekaźniki i włącza aktualnie wybrany kanał.
Zworki 1…4 pozwalają niezależnie ustawić sposób pracy każdego kanału.
Wersja C nie jest kompletnym urządzeniem instalacyjnym. Wymaga obudowy, przewodów, zabezpieczeń i montażu dopasowanego do napięcia oraz prądu przełączanych odbiorników.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1916 C to zlutowany układ z ATmega8, ULN2003, stabilizatorem, czterema przekaźnikami, zworkami, przyciskami, LED-ami i złączami.
Nie. To zlutowany układ do montażu w obudowie albo urządzeniu. Wymaga zasilania 12 V DC, ustawienia zworek i bezpiecznego podłączenia odbiorników.
Kanały mogą działać monostabilnie, bistabilnie albo w trybie zależnym SEL.
Tak. Zworki 1…4 pozwalają niezależnie konfigurować sposób pracy każdego przekaźnika.
Wyjścia przekaźnikowe są opisane jako 230 VAC / 10 A, ale praca z napięciem sieciowym wymaga bezpiecznej obudowy, izolacji, zabezpieczeń i montażu przez osobę z kwalifikacjami.
