Konfigurowalny przełącznik 4-kanałowy 12 V - PCB i mikroprocesor do projektu AVT 1916
- Przełącznik 4-kanałowy steruje przekaźnikami w trybie mono, bistabilnym lub zależnym. AVT1916 A+ zawiera PCB i zaprogramowany ATmega8; elementy kompletujesz osobno.
Przełącznik 4-kanałowy z konfiguracją trybów - płytka PCB i zaprogramowany mikrokontroler do AVT1916
Płytka PCB i zaprogramowany ATmega8 do wykonania 4-kanałowego przełącznika przekaźnikowego z trybem monostabilnym, bistabilnym i zależnym.
Cztery przekaźniki z niezależną konfiguracją kanałów
AVT1916 umożliwia sterowanie czterema przekaźnikami w kilku trybach pracy. Każdy kanał można ustawić jako monostabilny, bistabilny albo wykorzystać go w trybie zależnym, w którym aktywny pozostaje tylko aktualnie wybrany przekaźnik.
Tryb główny wybiera zworka TRYB, a sposób działania kanałów ustalają zworki 1…4. Dzięki wejściu i wyjściu synchronizacyjnemu można łączyć wiele takich przełączników. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATmega8 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1916
Konfigurowalny przełącznik 4-kanałowy z przekaźnikami, przyciskami S1-S4 oraz trybem monostabilnym, bistabilnym i zależnym.
| Kod projektu | AVT1916 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | konfigurowalny przełącznik 4-kanałowy |
| Liczba kanałów | 4 przekaźniki NC/NO |
| Tryby pracy | monostabilny, bistabilny, zależny SEL |
| Konfiguracja | zworka TRYB oraz zworki kanałów 1…4 |
| Sterowanie | przyciski S1-S4 |
| Zasilanie | 12 V DC |
| Wyjścia przekaźnikowe | 230 VAC / 10 A |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Driver przekaźników | ULN2003A |
| Sygnalizacja | LED1-LED4 – zasilenie przekaźników |
| Płytka PCB | 68×75 mm |
Wersja

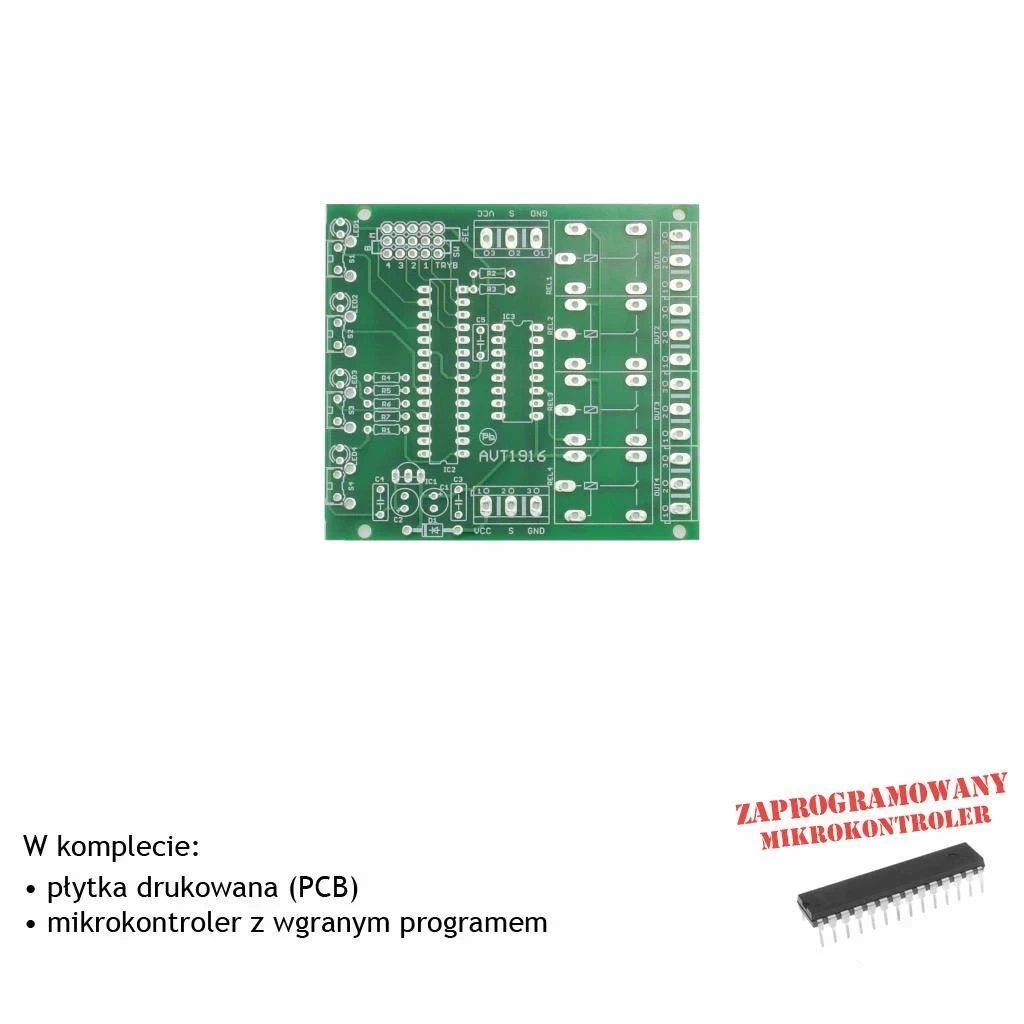

AVT1916 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATmega8 z firmware projektu. Pozostałe elementy elektroniczne, przekaźniki, stabilizator, driver ULN2003A, zworki, złącza i przyciski trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1, R2: 10 kΩ
- R3-R7: 1 kΩ
- C1, C2: 100 µF
- C3-C5: 100 nF
- D1: 1N4007
- IC1: 78L05
- IC3: ULN2003
- LED1-LED4: diody LED 3 mm
- REL1-REL4: JQC3FF/012-1ZS
- VCC, VCC2, OUT1-OUT4: ARK3/500
- SV1-SV3: listwa goldpin 1×5 + zworka
- S1-S4: przyciski
Notes
Zworka TRYB ustawiona w pozycji SW uruchamia tryb włącznika, w którym każdy kanał może działać monostabilnie albo bistabilnie.
Pozycja SEL aktywuje tryb zależny: naciśnięcie przycisku wyłącza pozostałe przekaźniki i włącza aktualnie wybrany kanał.
Zworki 1…4 pozwalają niezależnie ustawić sposób pracy każdego kanału.
Zmiana konfiguracji danego przekaźnika jest możliwa w trakcie pracy układu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1916 A+ zawiera płytkę PCB oraz zaprogramowany ATmega8. Pozostałe elementy, w tym przekaźniki, ULN2003, stabilizator, złącza, zworki i przyciski, trzeba skompletować osobno.
Kanały mogą działać monostabilnie, bistabilnie albo w trybie zależnym SEL.
Tak. Zworki 1…4 pozwalają niezależnie konfigurować sposób pracy każdego przekaźnika.
Po naciśnięciu przycisku wyłączane są wszystkie przekaźniki i załączany tylko aktualnie wybrany kanał.
Wyjścia przekaźnikowe są opisane jako 230 VAC / 10 A, ale praca z napięciem sieciowym wymaga bezpiecznej obudowy, izolacji, zabezpieczeń i montażu przez osobę z kwalifikacjami.
