Kondensator niskoimpedancyjny do zasilaczy impulsowych i przetwornic

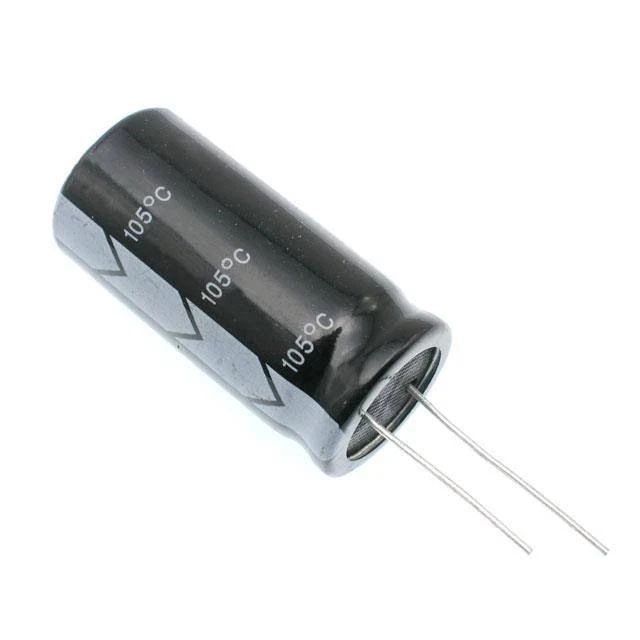

Kondensator elektrolityczny low ESR 1000µF 25V serii RTE marki Leaguer ma obniżoną rezystancję szeregową, a więc niską impedancję przy wysokich częstotliwościach. Mniejsza rezystancja ESR ogranicza straty i nagrzewanie przy prądzie tętnień, dlatego kondensatory tego typu montuje się na wejściu i wyjściu zasilaczy impulsowych, przetwornic DC/DC i stabilizatorów impulsowych. W zasilaczach liniowych i układach ogólnego przeznaczenia zastępuje kondensator standardowy o tej samej pojemności i napięciu, o ile na płytce zmieści się korpus o wysokości 20 mm. Kondensator jest biegunowy: wyprowadzenie ujemne oznacza pasek na obudowie.

Specyfikacja techniczna

• typ: aluminiowy kondensator elektrolityczny low ESR (niskoimpedancyjny)
• pojemność: 1000µF, tolerancja ±20%
• napięcie znamionowe: 25V
• temperatura pracy: od -40 do +105°C
• trwałość: min. 1000 h w temperaturze 105°C
• wymiary korpusu: Ø10x20 mm
• raster wyprowadzeń: 5 mm
• montaż: przewlekany (THT)
