Kolorowy gadżet LED RGB z losową zmianą 7 barw - zlutowany KIT AVT 749
- Kolorowy gadżet LED RGB na CMOS 40106 losowo przełącza 7 barw świecenia i działa z baterii 9 V. AVT749 C to zlutowany układ do zasilenia, zabezpieczenia i montażu w obudowie.
Efekt świetlny RGB z 7 kolorami - zlutowany układ AVT749
Zlutowany gadżet LED RGB do podłączenia zasilania 9 V, rozproszenia światła i montażu w obudowie.
Zlutowany efekt świetlny z diodą RGB

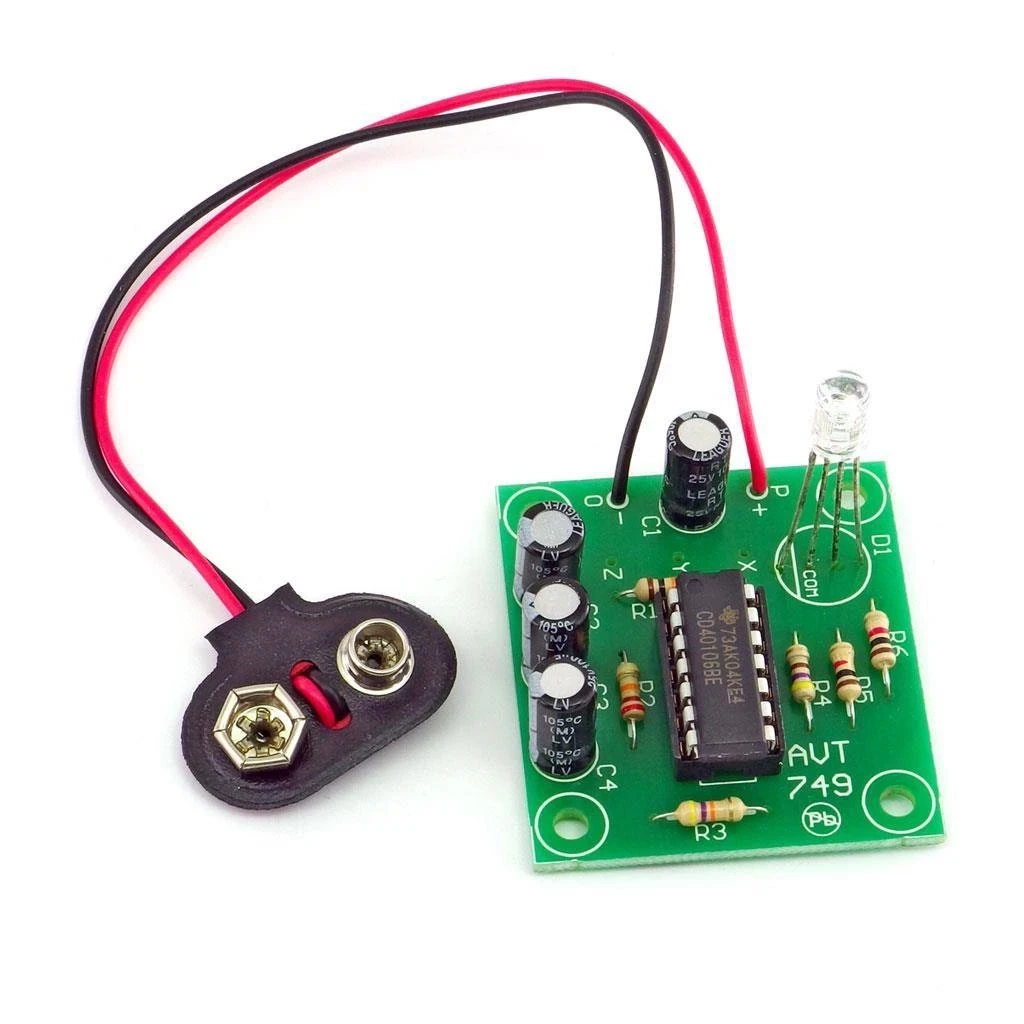

AVT749 C to zlutowany gadżet świetlny, który generuje 7 barw z trójkolorowej diody LED RGB. Trzy generatory RC pracują niezależnie, dlatego kolory zmieniają się skokowo i w sposób przypadkowy.
Układ CMOS 40106 steruje strukturami czerwonego, zielonego i niebieskiego światła, a zastosowanie rozpraszacza pozwala uzyskać atrakcyjniejszy efekt dekoracyjny. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia zasilania, zabezpieczenia i integracji w obudowie lub aplikacji świetlnej.
Karta techniczna
AVT749
Zlutowany gadżet LED RGB z CMOS 40106, trzema generatorami RC, trójkolorową diodą LED i skokową, przypadkową zmianą 7 barw.
| Kod projektu | AVT749 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | kolorowy gadżet LED RGB |
| Źródło światła | trójkolorowa dioda LED RGB |
| Liczba kolorów | 7 barw świecenia |
| Sposób zmiany barwy | skokowa, przypadkowa zmiana koloru |
| Układ sterujący | CMOS 40106 |
| Zasilanie podstawowe | 9 V DC, bateria 6F22 |
| Zasilanie zewnętrzne | 12–15 V DC z zasilacza |
| Średni pobór prądu | około 15 mA przy 9 V |
| Wymiary płytki PCB | 38×41 mm |
Wersja
AVT749 C – zlutowany układ. Wersja zawiera zmontowany kolorowy gadżet LED RGB przeznaczony do poprawnego podłączenia zasilania, zabezpieczenia i integracji w obudowie, lampce lub aplikacji dekoracyjnej.
Notes
AVT749 C wymaga podłączenia zasilania 9 V DC. Do pracy przenośnej można użyć baterii 6F22, a do pracy stacjonarnej zasilacza 12–15 V DC.
Najlepszy efekt daje zastosowanie rozpraszacza światła. Diodę LED można skierować na matowy ekran albo przykryć mleczną osłoną z tworzywa sztucznego.
Kolory zmieniają się skokowo i w sposób przypadkowy, ponieważ każda struktura LED RGB jest sterowana osobnym generatorem RC.
Obudowa powinna zabezpieczać płytkę przed zwarciem, a jednocześnie umożliwiać swobodne rozproszenie światła diody RGB.
Uwaga: AVT749 C nie jest samodzielnym gotowym urządzeniem oświetleniowym. To zlutowany układ do poprawnego zasilenia i zabezpieczenia. Przed montażem w obudowie należy sprawdzić polaryzację zasilania oraz ochronę płytki przed zwarciem.
Najczęściej zadawane pytania
AVT749 C to zlutowany kolorowy gadżet LED RGB do podłączenia zasilania 9 V i montażu w obudowie lub aplikacji dekoracyjnej.
Do dekoracji, efektów świetlnych, prostych lamp RGB, rekwizytów oraz demonstracji działania generatorów RC i diody LED RGB.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego zasilenia, zabezpieczenia i integracji w obudowie.
Nie. Efekt RGB powstaje sprzętowo dzięki trzem generatorom RC na CMOS 40106.
Podstawowo 9 V DC z baterii 6F22. Układ może też pracować z zasilacza 12–15 V DC.
