Kolorowy gadżet LED RGB z losową zmianą 7 barw - PCB do projektu AVT 749
- Kolorowy gadżet LED RGB losowo przełącza 7 barw świecenia na trójkolorowej diodzie, tworząc prosty efekt świetlny. AVT749 A zawiera płytkę PCB, a elementy trzeba skompletować osobno.
Efekt świetlny RGB z 7 kolorami - płytka PCB do AVT749
Płytka PCB do wykonania prostego gadżetu świetlnego RGB z losową, skokową zmianą barw.
Losowo zmieniające się kolory z jednej diody RGB
AVT749 to prosty gadżet świetlny z trójkolorową diodą LED RGB. Trzy niezależne generatory sterują strukturami czerwonego, zielonego i niebieskiego światła, dzięki czemu układ przełącza 7 barw świecenia w sposób przypadkowy.
Sercem układu jest CMOS 40106 z sześcioma inwerterami, z których trzy pracują jako generatory RC. Zmiana wartości elementów RC pozwala modyfikować szybkość zmian kolorów. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT749
Kolorowy gadżet LED RGB z układem CMOS 40106, trzema generatorami RC i trójkolorową diodą LED generującą 7 przypadkowo przełączanych barw.

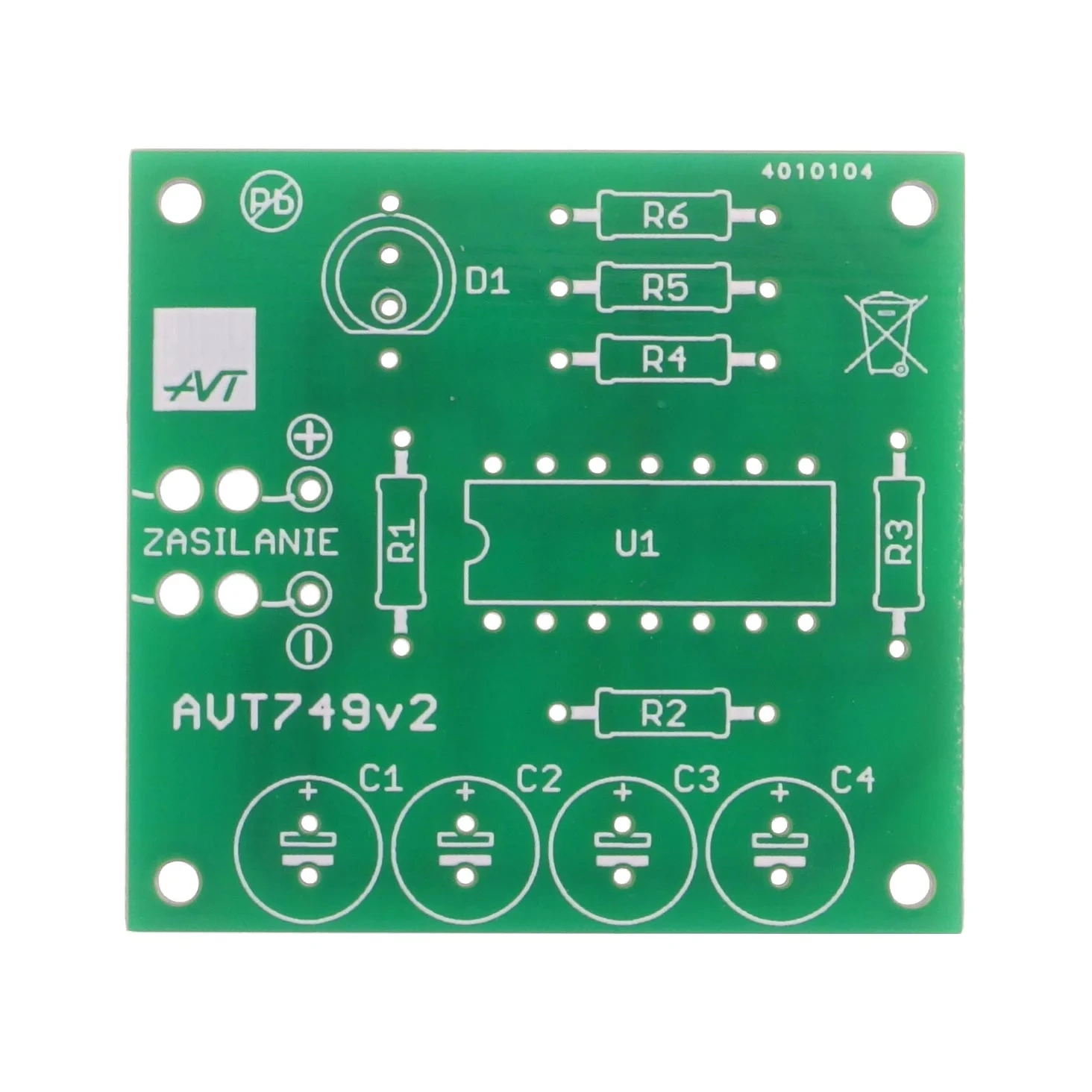

| Kod projektu | AVT749 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | kolorowy gadżet LED RGB |
| Źródło światła | trójkolorowa dioda LED RGB |
| Liczba kolorów | 7 barw świecenia |
| Sposób zmiany barwy | skokowa, przypadkowa zmiana koloru |
| Układ sterujący | CMOS 40106 |
| Zasilanie podstawowe | 9 V DC, bateria 6F22 |
| Zasilanie zewnętrzne | 12–15 V DC z zasilacza |
| Średni pobór prądu | około 15 mA przy 9 V |
| Wymiary płytki PCB | 38×41 mm |
Wersja
AVT749 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 10 kΩ
- R2: 22 kΩ
- R3: 47 kΩ
- R4: 470 Ω
- R5, R6: 1 kΩ
- C1–C4: 100 µF
- U1: 40106
- D1: trójkolorowa dioda LED
- Zatrzask baterii 9 V
Notes
Efekt najlepiej wygląda po zastosowaniu elementu rozpraszającego światło, na przykład matowego ekranu, mlecznej osłony albo dyfuzora z tworzywa sztucznego.
Częstotliwość pracy trzech generatorów wyznaczają elementy RC, dlatego szybkość zmian kolorów można zmieniać przez dobór wartości R1, R2, R3 albo C2, C3, C4.
Jasność struktur RGB jest wyrównywana przez inne wartości rezystorów LED: R4 dla struktury czerwonej oraz R5 i R6 dla pozostałych barw.
Bateria 9 V nie jest częścią wersji A. Należy ją dobrać osobno, podobnie jak wszystkie elementy elektroniczne.
Uwaga: układ jest prostym gadżetem świetlnym do celów edukacyjnych, dekoracyjnych i demonstracyjnych. Podczas montażu należy zachować polaryzację kondensatorów elektrolitycznych, diody RGB oraz poprawne ułożenie układu CMOS 40106.
Najczęściej zadawane pytania
AVT749 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do prostych efektów świetlnych, dekoracji, demonstracji działania generatorów RC i eksperymentów z diodą LED RGB.
Nie. Układ działa sprzętowo na CMOS 40106 i trzech generatorach RC.
Układ generuje 7 barw świecenia z trójkolorowej diody LED RGB.
Podstawowo 9 V DC z baterii 6F22. Układ może też pracować z zasilacza 12–15 V DC.
