Kolorowy gadżet LED RGB z losową zmianą 7 barw - KIT AVT 749
- Kolorowy gadżet LED RGB na CMOS 40106 losowo zmienia 7 barw świecenia i działa z baterii 9 V. AVT749 B to KIT DIY z płytką PCB i elementami do lutowania.
Efekt świetlny RGB z 7 kolorami - KIT DIY AVT749
Zestaw elementów do wykonania kolorowego gadżetu RGB z trójkolorową diodą LED i losową zmianą barw.
KIT prostego efektu świetlnego RGB
AVT749 pozwala zbudować niewielki gadżet świetlny, który losowo przełącza kolory świecenia trójkolorowej diody LED. Połączenie trzech generatorów RC daje skokową zmianę barw i efekt przypadkowej pracy.
Układ CMOS 40106 steruje trzema strukturami LED RGB, a różne częstotliwości generatorów tworzą sekwencję 7 kolorów. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania kolorowego gadżetu LED RGB.
Karta techniczna
AVT749

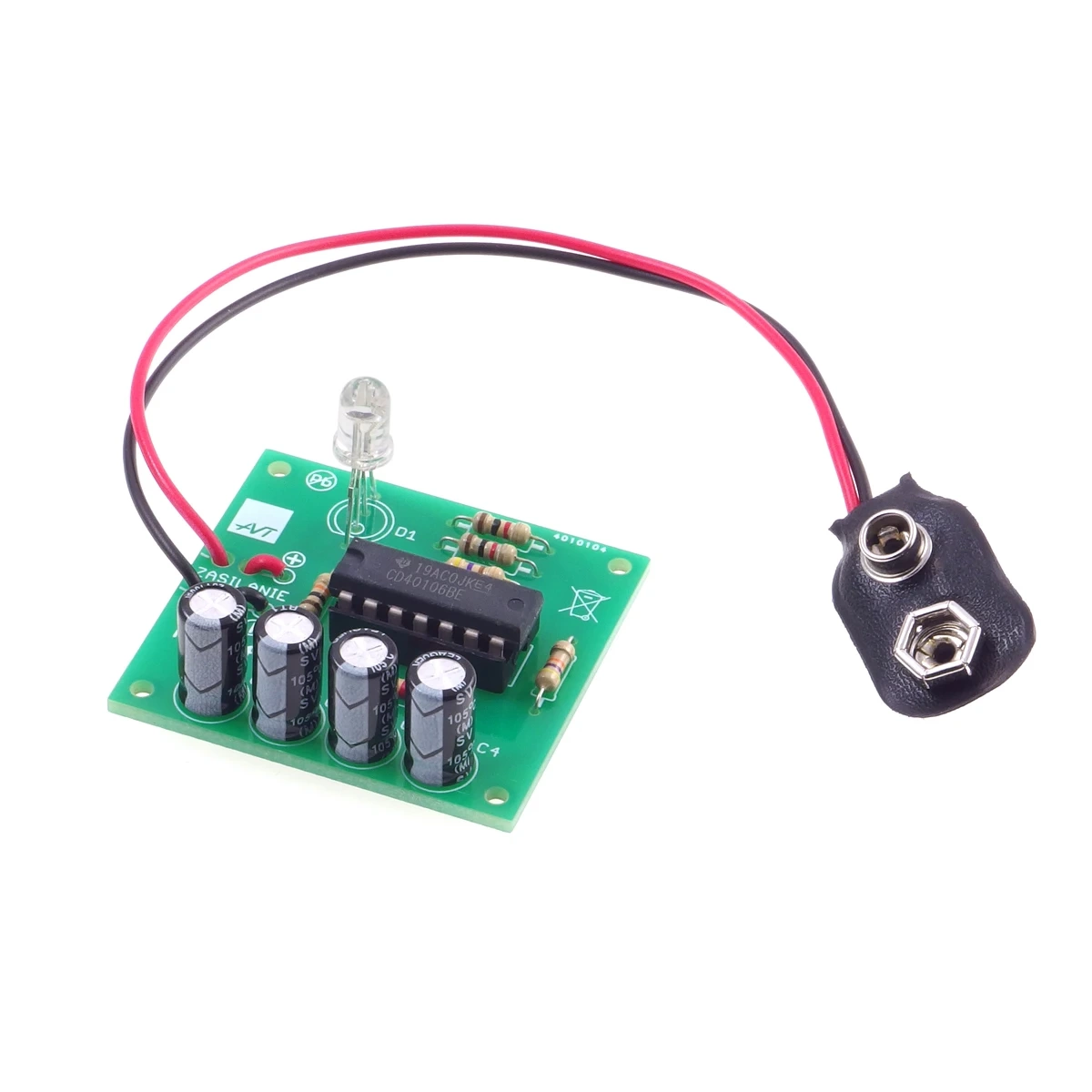

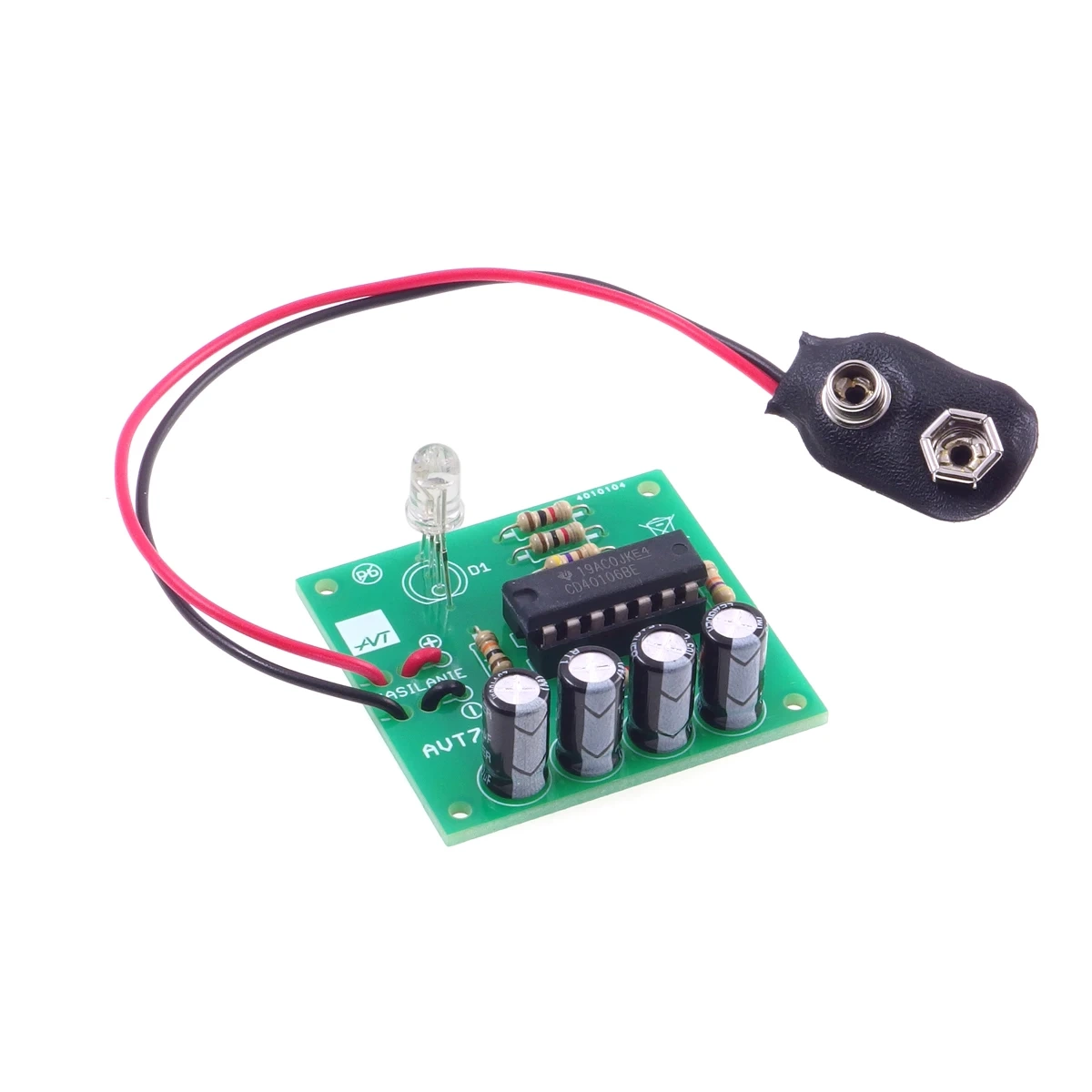

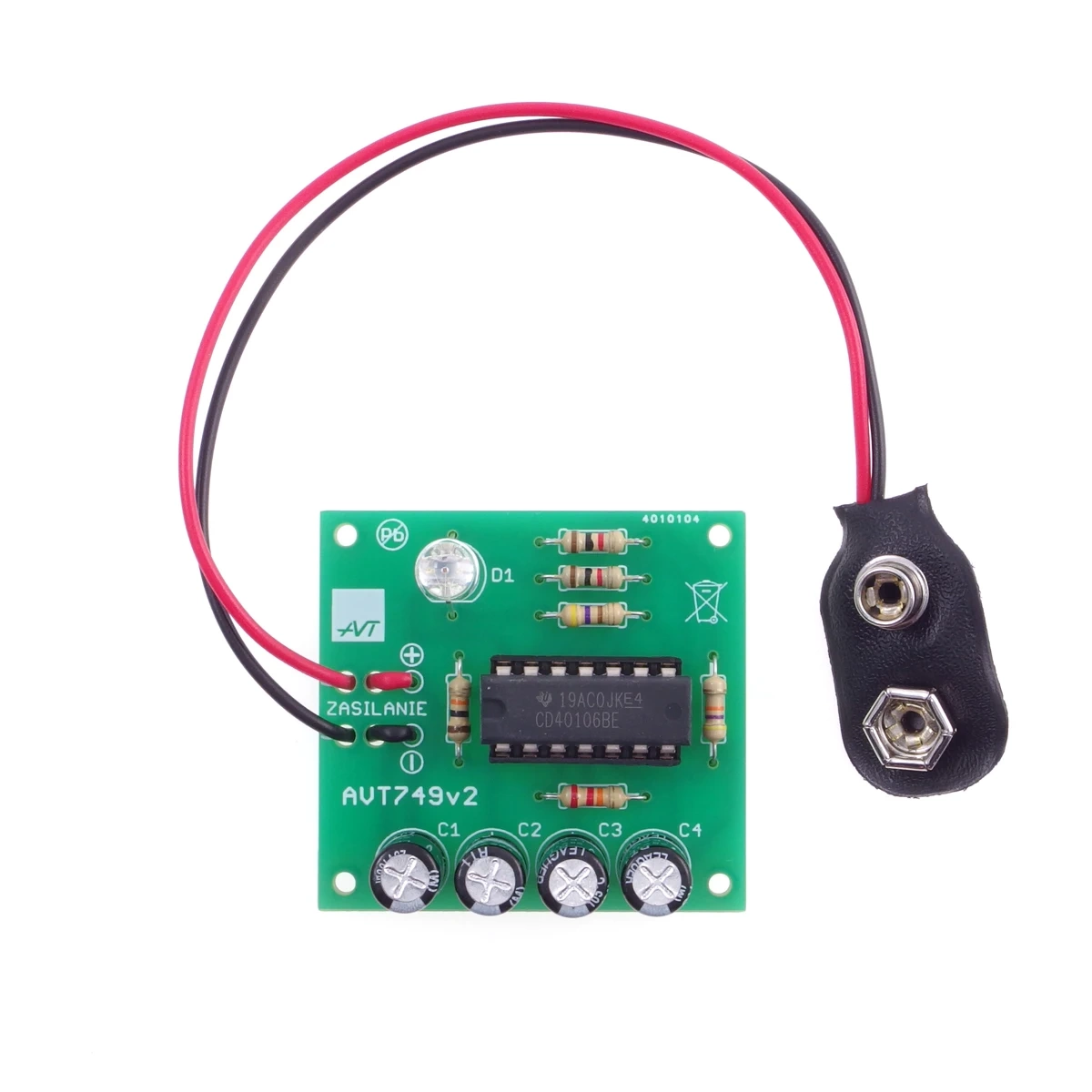

KIT kolorowego gadżetu LED RGB z CMOS 40106, trzema generatorami RC, trójkolorową diodą LED i zatrzaskiem baterii 9 V.
| Kod projektu | AVT749 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | kolorowy gadżet LED RGB |
| Źródło światła | trójkolorowa dioda LED RGB |
| Liczba kolorów | 7 barw świecenia |
| Sposób zmiany barwy | skokowa, przypadkowa zmiana koloru |
| Układ sterujący | CMOS 40106 |
| Zasilanie podstawowe | 9 V DC, bateria 6F22 |
| Zasilanie zewnętrzne | 12–15 V DC z zasilacza |
| Średni pobór prądu | około 15 mA przy 9 V |

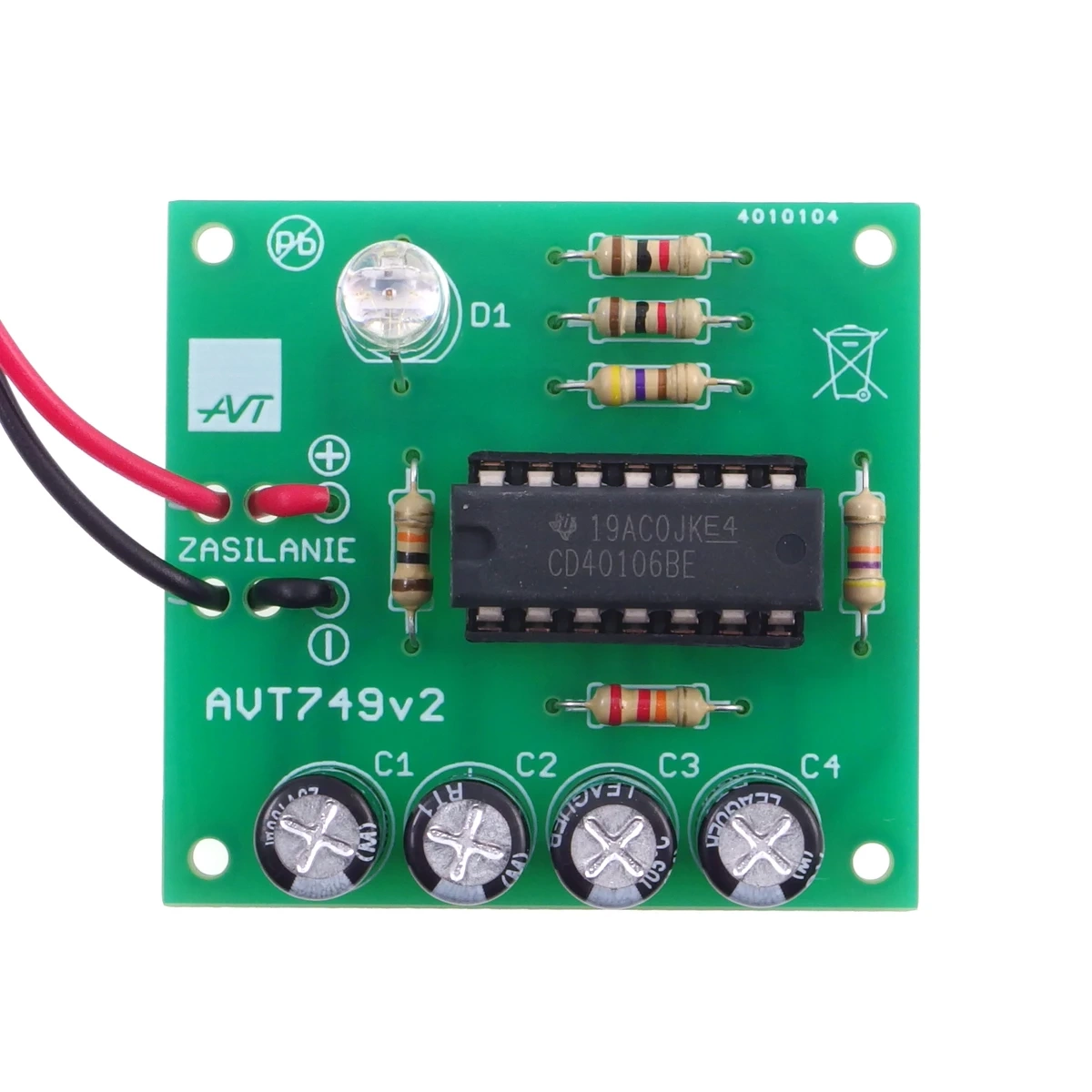

| Wymiary płytki PCB | 38×41 mm |
Wersja
AVT749 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania kolorowego gadżetu LED RGB.
Notes
Układ zmontowany ze sprawnych elementów powinien działać od razu po podłączeniu zasilania. Najlepszy efekt wizualny daje użycie rozpraszacza światła.
Zamiast obserwować bezpośrednio przezroczystą diodę RGB, warto skierować jej światło na matowy ekran albo umieścić przed nią mleczną osłonę z tworzywa sztucznego.
Zestaw nie zawiera baterii 9 V. Do pracy przenośnej należy użyć baterii 6F22 podłączonej do zatrzasku.
Przy montażu trzeba zwrócić uwagę na biegunowość kondensatorów elektrolitycznych, diody LED RGB i poprawne ułożenie układu 40106 w podstawce.
Uwaga: AVT749 B jest zestawem do samodzielnego montażu. Nieprawidłowe wlutowanie elementów biegunowych, układu scalonego albo diody RGB może spowodować brak efektu świetlnego lub uszkodzenie elementów.
Najczęściej zadawane pytania
AVT749 B to KIT DIY z płytką PCB i elementami do lutowania kolorowego gadżetu LED RGB. Bateria 9 V nie jest częścią zestawu.
Do dekoracji, efektów świetlnych, demonstracji generatorów RC i eksperymentów z trójkolorową diodą LED RGB.
Nie. Kolory są zmieniane przez trzy sprzętowe generatory RC oparte na CMOS 40106.
Najlepiej zastosować dyfuzor, matowy ekran albo mleczną osłonę z tworzywa sztucznego, która wymiesza światło RGB.
Podstawowo bateria 9 V 6F22. Układ może też pracować z zasilacza 12–15 V DC.
