Kolorowa migotka LED z dwoma generatorami CMOS 40106 - zlutowany KIT AVT 754
- Kolorowa migotka LED tworzy nieregularne błyski dwóch diod dzięki generatorom CMOS 40106 i działa z baterii 9 V. AVT754 C to zlutowany układ do podłączenia i montażu w obudowie.
Nieregularna migotka LED - zlutowany układ AVT754
Zlutowany układ kolorowej migotki LED do podłączenia baterii 9 V i montażu w obudowie, rekwizycie lub dekoracji.
Zlutowany gadżet LED z nieregularnym miganiem

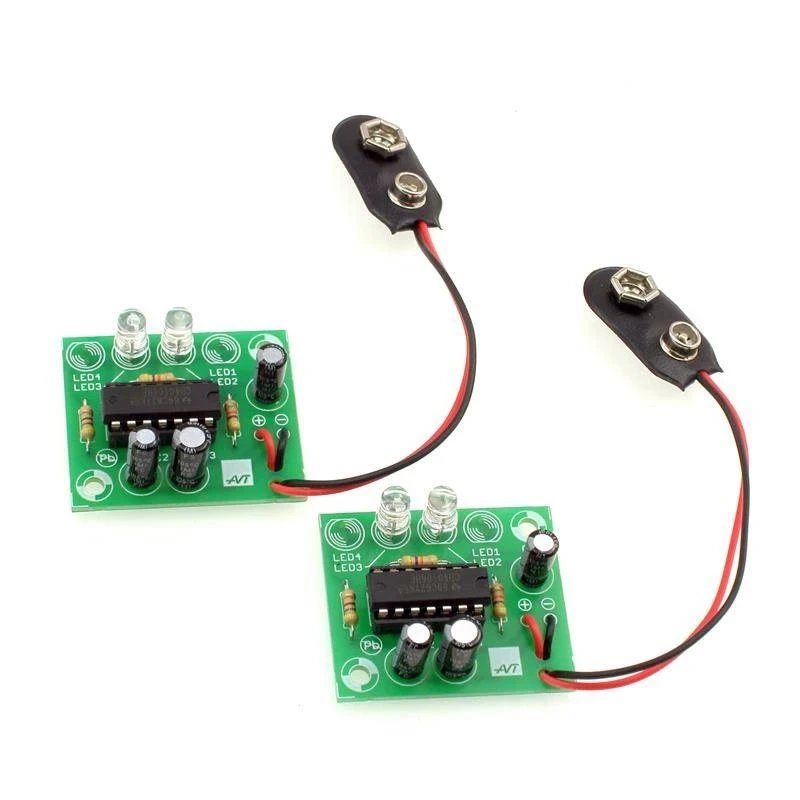

AVT754 C to zlutowana kolorowa migotka LED. Dwie diody świecą w nieregularnym rytmie, a o efekcie decyduje różnica częstotliwości dwóch generatorów RC zbudowanych na układzie CMOS 40106.
Układ może pracować z baterii 9 V i dobrze sprawdza się jako prosta dekoracja świetlna, rekwizyt lub element zabawki. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia zasilania, zabezpieczenia i integracji w obudowie lub aplikacji dekoracyjnej.
Karta techniczna
AVT754
Zlutowana kolorowa migotka LED z dwoma generatorami RC na CMOS 40106, dwiema diodami LED i zasilaniem bateryjnym.
| Kod projektu | AVT754 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | kolorowa migotka LED |
| Źródło światła | dwie diody LED |
| Sterowanie | dwa generatory RC na CMOS 40106 |
| Rytm pracy | nieregularne miganie zależne od różnicy częstotliwości generatorów |
| Zasilanie | 4,5–18 V DC, np. bateria 9 V |
| Średni pobór prądu | poniżej 10 mA przy 9 V |
| Wymiary płytki PCB | 40×32 mm |
Wersja
AVT754 C – zlutowany układ. Wersja zawiera zmontowaną kolorową migotkę LED przeznaczoną do poprawnego podłączenia zasilania, zabezpieczenia i integracji w obudowie, rekwizycie, ozdobie lub aplikacji dekoracyjnej.
Notes
AVT754 C należy podłączyć do zasilania 4,5–18 V DC. Praktycznym źródłem zasilania jest bateria 9 V.
Najlepszy efekt świetlny powstaje, gdy migotka jest w ruchu albo gdy zostanie umieszczona w obudowie rozpraszającej światło.
Kolory i rytm pracy zależą od zastosowanych diod LED oraz częstotliwości dwóch generatorów RC.
Obudowa powinna zabezpieczać płytkę przed zwarciem, przypadkowym dotknięciem i naprężeniami przewodów zasilających.
Uwaga: AVT754 C nie jest samodzielnym gotowym urządzeniem oświetleniowym. To zlutowany układ do poprawnego zasilenia i zabezpieczenia. Przed montażem w obudowie należy sprawdzić polaryzację zasilania i ochronę płytki przed zwarciem.
Najczęściej zadawane pytania
AVT754 C to zlutowana kolorowa migotka LED do podłączenia zasilania i montażu w obudowie, rekwizycie albo dekoracji.
Do dekoracji LED, gadżetów świetlnych, rekwizytów, zabawek i demonstracji działania dwóch generatorów RC.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego zasilenia, zabezpieczenia i integracji w obudowie.
Nie. Miganie realizują dwa sprzętowe generatory RC na układzie CMOS 40106.
Układ może pracować z napięciem 4,5–18 V DC, na przykład z baterii 9 V.
