Kolorowa migotka LED z dwoma generatorami CMOS 40106 - PCB's do projektu AVT 754
- Kolorowa migotka LED tworzy nieregularne błyski dwóch diod dzięki dwóm generatorom CMOS 40106 i działa z baterii 9 V. AVT754 A zawiera dwie płytki PCB, a elementy należy skompletować osobno.
Nieregularna migotka LED - płytki PCB do AVT754

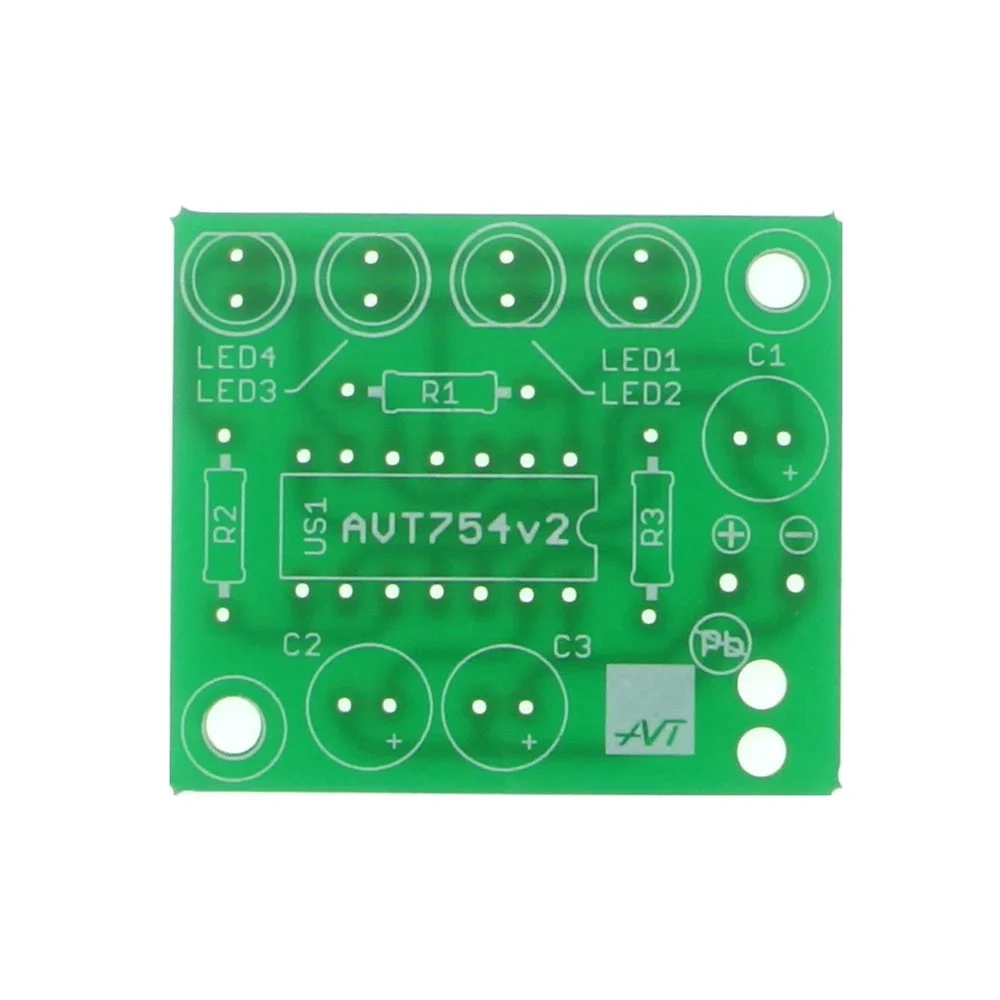

Dwie płytki PCB do wykonania prostych kolorowych migotek LED z układem CMOS 40106.
Dwie diody LED migające w nieregularnym rytmie
AVT754 to prosty gadżet świetlny, w którym dwie diody LED migoczą naprzemiennie w nieregularnym rytmie. Efekt powstaje dzięki dwóm generatorom o różnych częstotliwościach, zrealizowanym na inwerterach Schmitta układu CMOS 40106.
Rytm migania można modyfikować przez zmianę pojemności kondensatorów C1 i C2 albo wartości rezystorów R1 i R3. Wersja A obejmuje dwie płytki PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT754
Kolorowa migotka LED z dwoma generatorami RC na CMOS 40106, dwoma diodami LED i zasilaniem bateryjnym.
| Kod projektu | AVT754 |
|---|---|
| Wersja | A – płytki drukowane PCB |
| Typ układu | kolorowa migotka LED |
| Liczba układów | 2 migotki z dwóch płytek PCB |
| Źródło światła | dwie diody LED w każdej migotce |
| Sterowanie | dwa generatory RC na CMOS 40106 |
| Rytm pracy | nieregularne miganie zależne od różnicy częstotliwości generatorów |
| Zasilanie | 4,5–18 V DC, np. bateria 9 V |
| Średni pobór prądu | poniżej 10 mA przy 9 V |
| Wymiary płytki PCB | 40×32 mm, 2 szt. |
Wersja
AVT754 A – płytki PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 47 kΩ
- R3: 47 kΩ
- R2: 470 Ω
- Podstawka 14-pin
- C1: 4,7 µF / 25 V
- C2: 10 µF / 25 V
- D2, D3: diody LED w wybranych kolorach
- U1: 40106
- Złączka baterii 9 V do punktów P, O
Notes
W podstawowej wersji montowane są tylko dwie diody LED D2 i D3. Kolory można dobrać według oczekiwanego efektu wizualnego.
Szybkość zmian można modyfikować przez zmianę C1 i C2 w zakresie 1–47 µF albo przez zmianę R1 i R3 w zakresie 10–100 kΩ.
Lepszy efekt świetlny uzyskuje się, gdy migotka jest w ruchu, na przykład jako element małej dekoracji, rekwizytu albo zabawki świetlnej.
Diod LED nie wolno podłączać bezpośrednio do baterii. Do testowania należy stosować rezystor ograniczający prąd, np. 470 Ω.
Uwaga: AVT754 jest prostym układem świetlnym do celów edukacyjnych i dekoracyjnych. Podczas montażu należy zachować polaryzację kondensatorów elektrolitycznych, diod LED, zasilania oraz poprawne ułożenie układu 40106.
Najczęściej zadawane pytania
AVT754 A zawiera dwie płytki PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do prostych dekoracji LED, migających gadżetów, rekwizytów, zabawek świetlnych i nauki działania generatorów RC na CMOS 40106.
Nie. Miganie powstaje sprzętowo dzięki dwóm generatorom RC zbudowanym na układzie CMOS 40106.
Tak. Rytm można modyfikować przez dobór kondensatorów C1 i C2 lub rezystorów R1 i R3.
Układ może pracować z napięciem 4,5–18 V DC, na przykład z baterii 9 V.
