Kolorowa migotka LED z dwoma generatorami CMOS 40106 - KIT AVT 754
- Kolorowa migotka LED tworzy nieregularny efekt dwóch diod dzięki generatorom CMOS 40106 i pobiera poniżej 10 mA przy 9 V. AVT754 B to KIT DIY z dwiema płytkami PCB i elementami do lutowania.
Nieregularna migotka LED - KIT DIY AVT754
Zestaw elementów do wykonania dwóch kolorowych migotek LED z układem CMOS 40106 i baterią 9 V.
KIT dwóch prostych gadżetów świetlnych

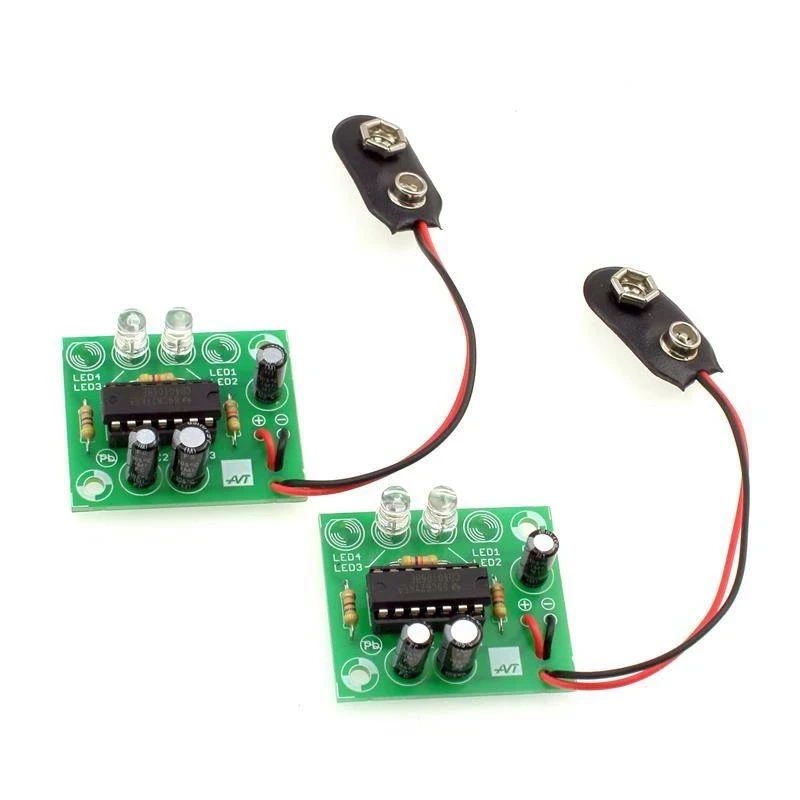

AVT754 pozwala zbudować dwie kolorowe migotki LED. W każdej z nich dwie diody migają w nieregularnym rytmie, a o wyglądzie efektu decyduje różnica częstotliwości dwóch generatorów RC.
Układ CMOS 40106 zawiera inwertery Schmitta pracujące jako generatory oraz bufory dla diod LED. Wersja B obejmuje dwie płytki PCB oraz podzespoły przewidziane do zlutowania dwóch kolorowych migotek LED.
Karta techniczna
AVT754
KIT dwóch kolorowych migotek LED z układem CMOS 40106, dwoma kompletami elementów i czterema różnokolorowymi diodami LED.
| Kod projektu | AVT754 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | kolorowa migotka LED |
| Liczba układów | 2 migotki z dwóch kompletów elementów |
| Diody LED | biała, niebieska, czerwona i zielona |
| Sterowanie | dwa generatory RC na CMOS 40106 |
| Rytm pracy | nieregularne miganie zależne od różnicy częstotliwości generatorów |
| Zasilanie | 4,5–18 V DC, np. bateria 9 V |
| Średni pobór prądu | poniżej 10 mA przy 9 V |

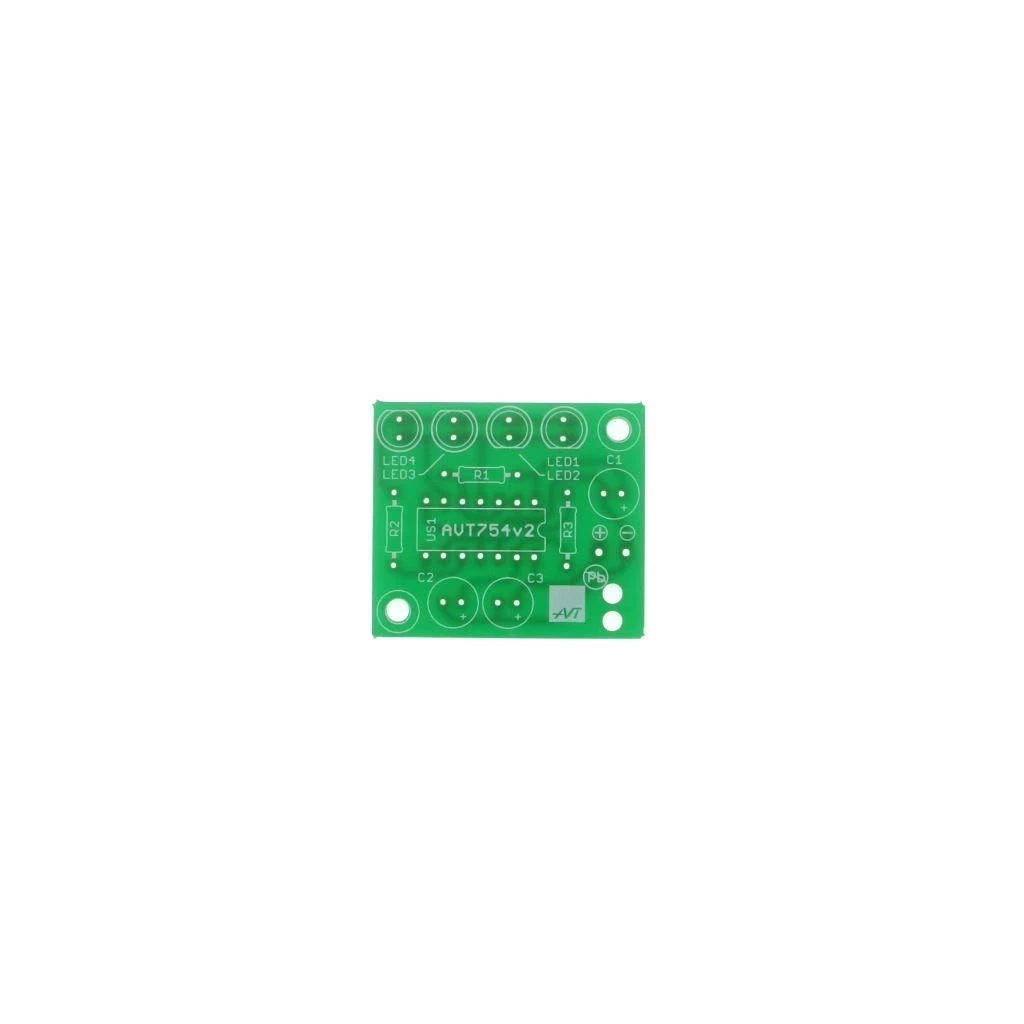

| Wymiary płytki PCB | 40×32 mm, 2 szt. |
Wersja
AVT754 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera dwie płytki PCB oraz podzespoły przewidziane do zlutowania dwóch kolorowych migotek LED.
Notes

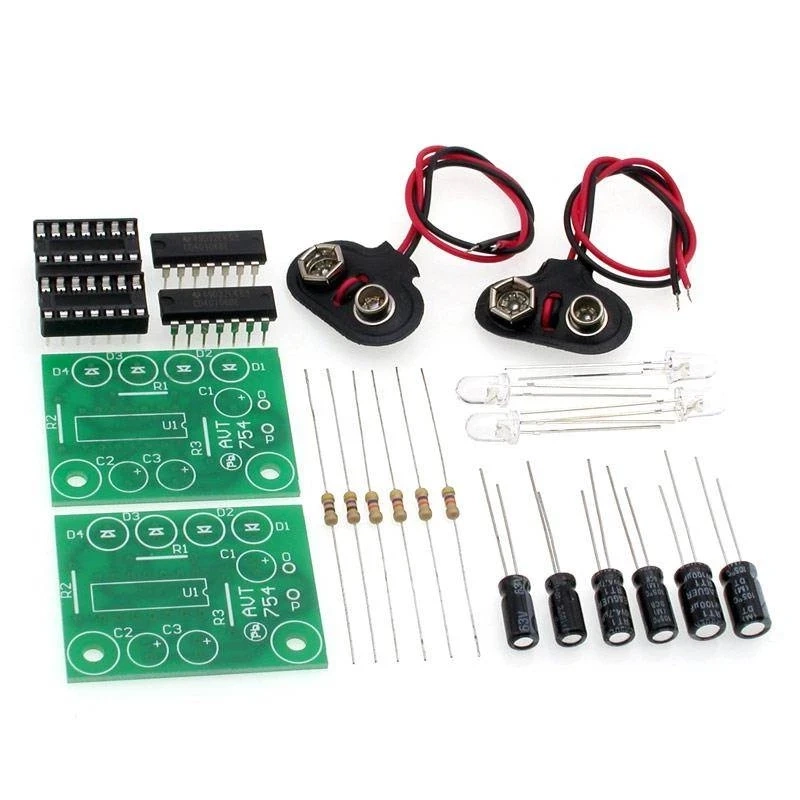

W zestawie znajdują się dwa komplety elementów oraz cztery różnokolorowe diody LED, z których można dobrać pary do dwóch migotek.
W podstawowej konfiguracji montuje się diody D2 i D3. Po zastosowaniu wszystkich czterech diod należy dobrać rezystor ograniczający prąd do warunków pracy.
Układ poprawnie zmontowany ze sprawnych elementów powinien pracować od razu po podłączeniu zasilania.
Przy zasilaniu z baterii 9 V warto zachować większą wartość rezystora R2, ponieważ ogranicza ona pobór prądu i wydłuża czas pracy.
Uwaga: AVT754 B jest zestawem do samodzielnego montażu. Nieprawidłowe wlutowanie elementów biegunowych, diod LED, złączki baterii albo układu 40106 może spowodować brak pracy lub uszkodzenie elementów.
Najczęściej zadawane pytania
AVT754 B to KIT DIY z dwiema płytkami PCB, dwoma kompletami elementów i diodami LED do lutowania.
Do budowy prostych gadżetów świetlnych, dekoracji LED, rekwizytów, zabawek świetlnych oraz nauki generatorów RC.
Nie. To układ sprzętowy z inwerterami Schmitta CMOS 40106, bez mikrokontrolera.
Efekt wynika z pracy dwóch generatorów o różnych częstotliwościach oraz z różnicy między ich przebiegami.
Układ może pracować z napięciem 4,5–18 V DC, na przykład z baterii 9 V.
