Klocki RS485 - karta wyjść przekaźnikowych, KIT AVT531

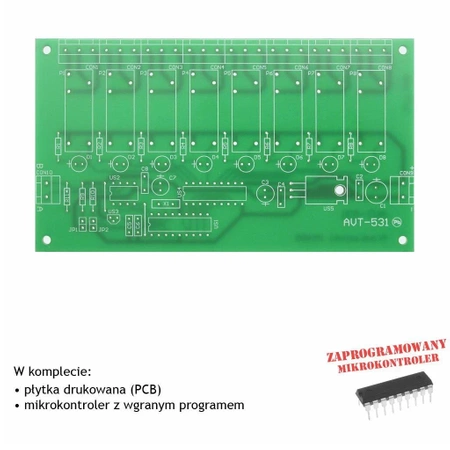

- KIT - zestaw do zlutowania. Zbiór podzespołów elektronicznych wraz z płytką drukowaną i (jeśli projekt zawiera) zaprogramowanym mikrokontrolerem.
Do pobrania:
"Klocki RS" to system wymiany danych pomiędzy różnorodnymi urządzeniami (m.in. karty przekaźników, moduły wyświetlaczy, karty wejść analogowych i cyfrowych itp.) wyposażonymi w interfejs RS485

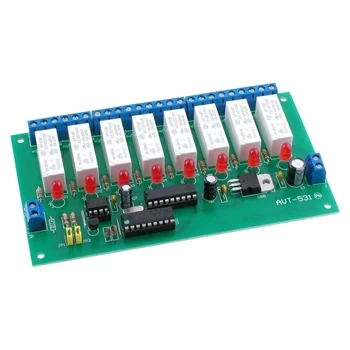

Karta wyjść przekaźnikowych zawiera osiem przekaźników o obciążalności styków równej 8A. Może służyć do załączania odbiorników zasilanych napięciem stałym lub zmiennym o maksymalnej wartości np. 220 Vac. Przekaźniki posiadają jeden styk przełączny, Co umożliwia zasilanie dołączonego urządzenia, gdy cewka przekaźnika jest zasilana (NO) lub gdy przekaźnik jest w spoczynku (NC). Układy sterujące są odseparowane galwanicznie od układów wykonawczych. Karta umożliwia komunikację dwustronną, dzięki czemu można sprawdzić stan wszystkich przekaźników.
Wybrane parametry:
- 8 wyjść przekaźnikowych o obciążalności 8A
- współpraca z konwerterem RS232 < - > RS485 AVT530 (1200,8,N,1)
- współpraca z 8 modułami z serii 'Klocki RS485'
- 2-kierunkowa komunikacja w systemie RS485 poprzez wspólną magistralę dwuprzewodową
- możliwość zbudowania sieci o maksymalnej długości do 1200 m
- zasilanie 12 ... 15 VDC
- wymiary płytki 140x79mm
Projekt AVT 531 EP 06/03
Dodatkowe uwagi:
Zobacz również AVTMOD03
