Co zawiera wersja AVT3088 C?
AVT3088 C to zlutowany układ włącznika dźwiękowego 230 V. Wymaga poprawnego podłączenia, zabezpieczenia przewodów i montażu w obudowie chroniącej przed dotykiem.
Klaskacz włącznik dźwiękowy 230V z przekaźnikiem - zlutowany KIT AVT 3088
- Włącznik dźwiękowy 230 V przełącza odbiornik po klaśnięciu i sygnalizuje stan dwukolorową diodą LED. AVT3088 C to zlutowany układ do poprawnego podłączenia, zabezpieczenia i montażu w obudowie.
Klaskacz 230V z przekaźnikiem - zlutowany AVT3088
Zlutowany układ włącznika dźwiękowego do sterowania odbiornikiem 230 V po pojedynczym klaśnięciu.
Zlutowany włącznik dźwiękowy do integracji w instalacji 230 V
AVT3088 wykrywa klaśnięcie, przełącza licznik 4017 i zmienia stan przekaźnika. Każde kolejne wyzwolenie przełącza odbiornik na przeciwny stan, a sygnalizacja odbywa się dwukolorową diodą LED.
Układ ma zasilacz beztransformatorowy i nie jest separowany od sieci energetycznej. Wersja C zawiera zlutowany klaskacz przeznaczony do poprawnego podłączenia do 230 VAC, zabezpieczenia i integracji w puszce lub obudowie instalacyjnej.
Przełączanie odbiornika klaśnięcie zmienia stan przekaźnika na przeciwny
Zlutowany układ 230 V wymaga poprawnego podłączenia i pełnego zabezpieczenia przed dotykiem
PCB 49×49 mm kompaktowy format do integracji w obudowie lub puszce podtynkowej
Karta techniczna
AVT3088

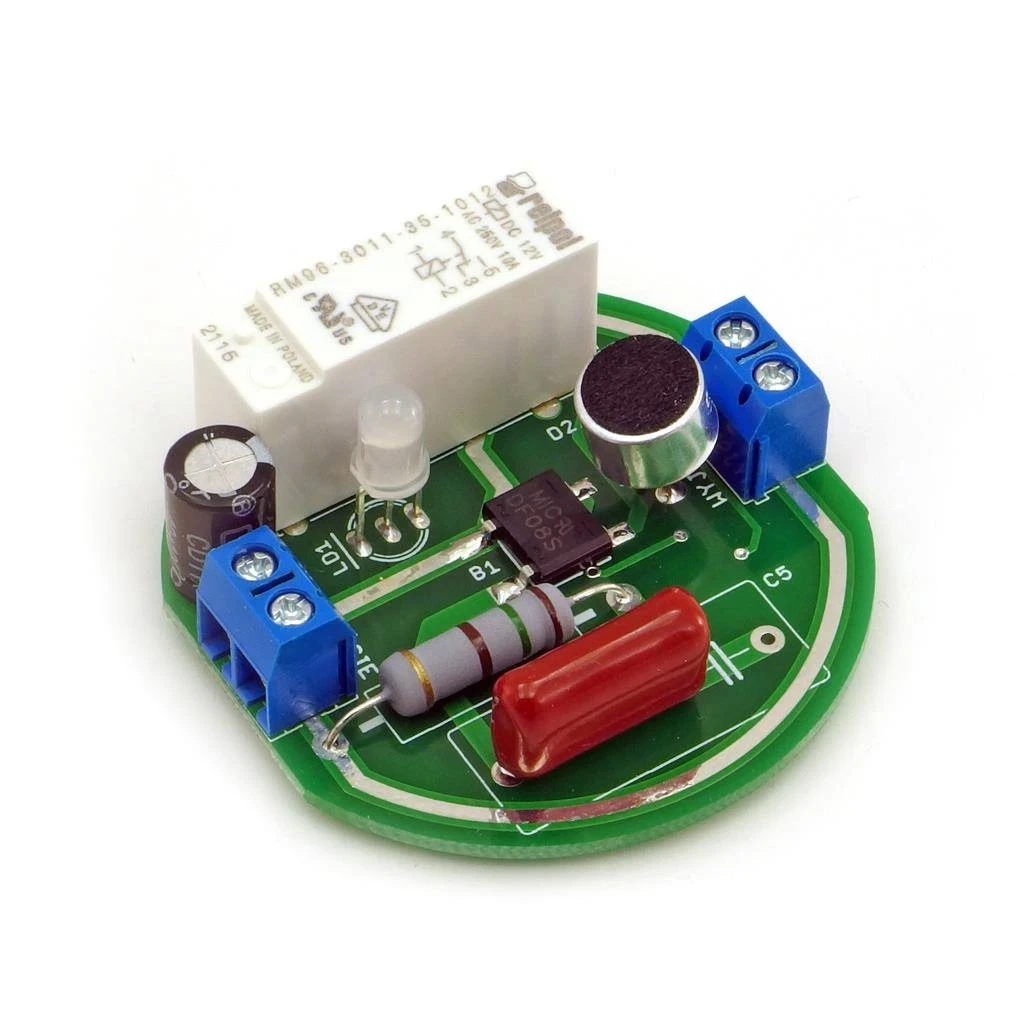

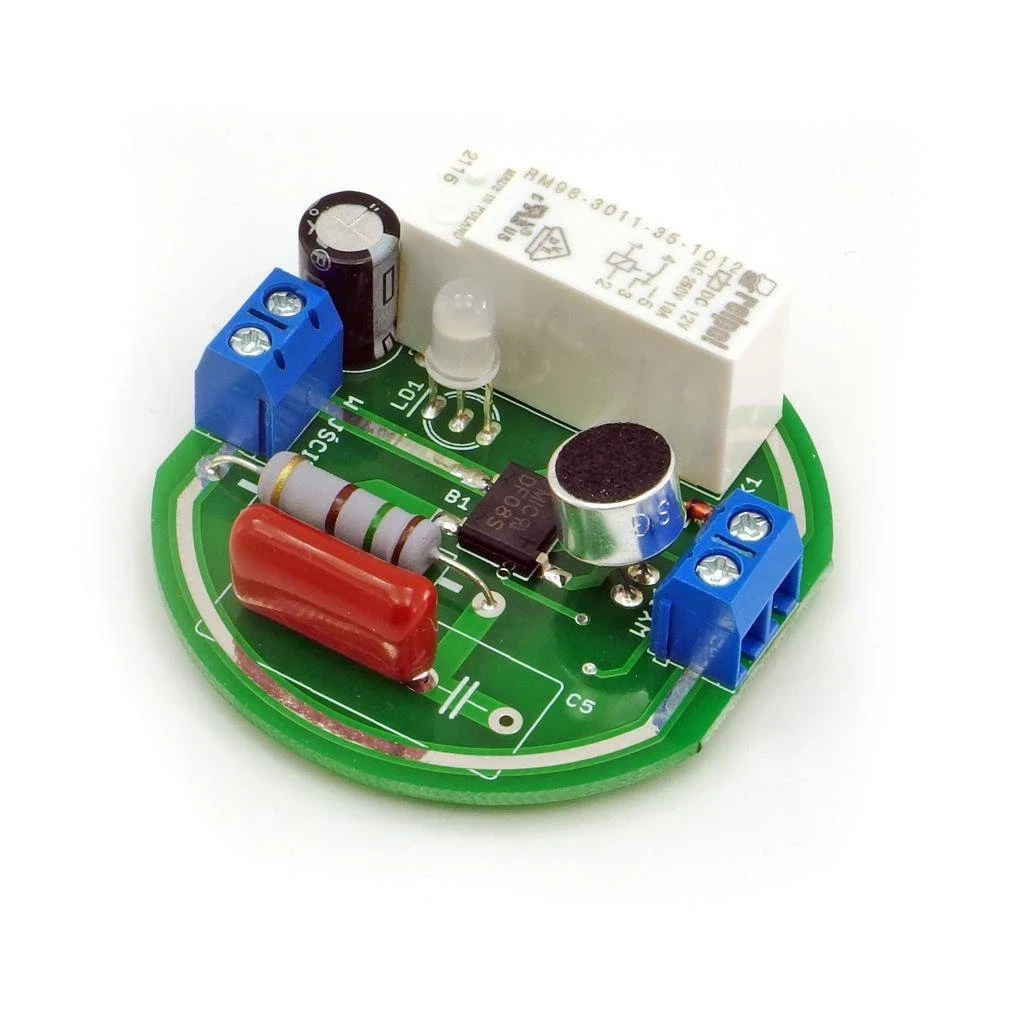

Zlutowany włącznik dźwiękowy 230 V z mikrofonem elektretowym, przekaźnikiem i dwukolorową sygnalizacją LED.
| Kod projektu | AVT3088 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | klaskacz, włącznik dźwiękowy 230 V |
| Wyzwalanie | pojedyncze klaśnięcie, możliwa reakcja na inne głośne dźwięki |
| Zasięg | około 5 m |
| Układ logiczny | 4017 |
| Czujnik dźwięku | mikrofon elektretowy |
| Wyjście | przekaźnik 8 A / 230 VAC |
| Zasilanie | 230 VAC, zasilacz beztransformatorowy |
| Sygnalizacja | dwukolorowa dioda LED czerwony/zielony |
| Wymiary płytki PCB | 49×49 mm |
Wersja
AVT3088 C – zlutowany układ. Wersja zawiera zmontowany włącznik dźwiękowy 230 V przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale nie jest samodzielnym gotowym urządzeniem instalacyjnym. Wymaga poprawnego podłączenia do sieci 230 VAC, odbiornika i obudowy chroniącej przed dotykiem.
Do złącza IN doprowadza się napięcie sieciowe. Po klaśnięciu i zwarciu styków przekaźnika na złączu OUT pojawia się napięcie sieciowe dla odbiornika.
Układ może być montowany w puszce podtynkowej, ale tylko przy zachowaniu wymaganych odstępów, izolacji, zabezpieczenia przewodów i pełnej ochrony przed dotknięciem elementów pod napięciem.
Diodę LED i mikrofon można umieścić po stronie płytki wygodnej dla planowanego sposobu zabudowy.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Układ nie jest separowany od sieci energetycznej; montaż i uruchomienie wymagają kwalifikacji, obudowy, właściwej izolacji oraz zabezpieczenia przewodów.
Film
Najczęściej zadawane pytania
Do czego można użyć AVT3088?
Do sterowania odbiornikiem 230 V za pomocą klaśnięcia, na przykład do przełączania oświetlenia w instalacji wykonanej bezpiecznie i zgodnie z wymaganiami dla napięcia sieciowego.
Czy AVT3088 C jest gotowym urządzeniem?
Nie. Wersja C jest zlutowanym układem do integracji w obudowie lub puszce, z poprawnym podłączeniem do sieci i odbiornika.
Czy układ wymaga programowania?
Nie. AVT3088 pracuje sprzętowo na liczniku 4017, tranzystorach, mikrofonie i przekaźniku.
Jakie zasilanie jest potrzebne?
Układ jest zasilany bezpośrednio z sieci 230 VAC i nie ma separacji galwanicznej od sieci.
