Co zawiera wersja AVT3088 A?
AVT3088 A zawiera wyłącznie płytkę PCB do projektu klaskacza 230 V. Elementy elektroniczne z wykazu należy skompletować osobno.

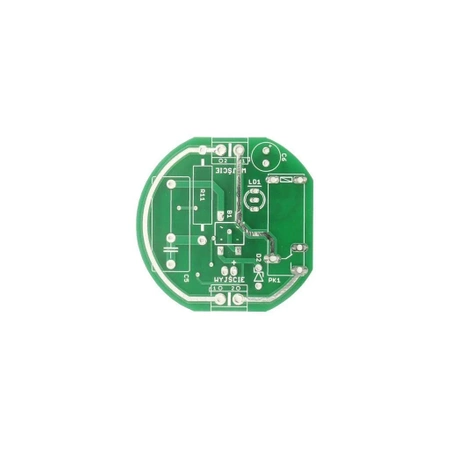

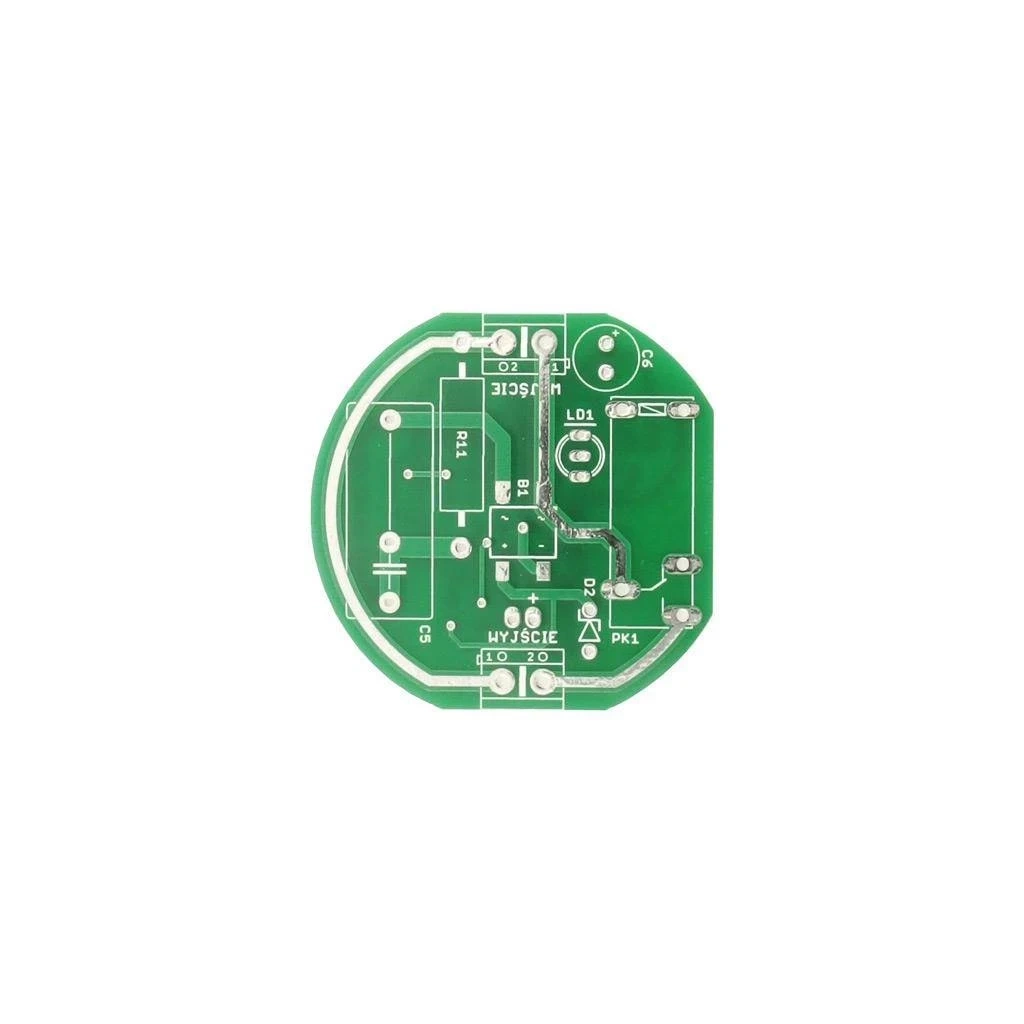

Klaskacz włącznik dźwiękowy 230V z przekaźnikiem - PCB do projektu AVT 3088
- Włącznik dźwiękowy 230 V przełącza odbiornik po klaśnięciu i sygnalizuje stan dwukolorową diodą LED. AVT3088 A zawiera płytkę PCB 49×49 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Klaskacz 230V z przekaźnikiem - płytka PCB do AVT3088
Płytka PCB do wykonania włącznika dźwiękowego, który przełącza odbiornik 230 V po klaśnięciu.
Włącznik dźwiękowy do sterowania odbiornikiem sieciowym
AVT3088 reaguje na pojedyncze klaśnięcie i zmienia stan przekaźnika na przeciwny. Dzięki temu może włączać albo wyłączać odbiornik podłączony do wyjścia OUT, na przykład oświetlenie.
Układ składa się z czujnika dźwiękowego z mikrofonem elektretowym, wzmacniacza tranzystorowego, przerzutnika T na liczniku 4017 oraz zasilacza beztransformatorowego. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Sterowanie klaśnięciem pojedynczy impuls dźwiękowy przełącza stan przekaźnika
Przekaźnik 8 A / 230 VAC wyjście do sterowania odbiornikiem sieciowym
PCB 49×49 mm kompaktowy format do montażu w obudowie lub puszce instalacyjnej
Skala trudności3/6
Szacowany czas montażu1 h 45 min
Karta techniczna
AVT3088
Włącznik dźwiękowy 230 V z mikrofonem elektretowym, licznikiem 4017, przekaźnikiem i sygnalizacją LED.
| Kod projektu | AVT3088 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | klaskacz, włącznik dźwiękowy 230 V |
| Wyzwalanie | pojedyncze klaśnięcie, możliwa reakcja na inne głośne dźwięki |
| Zasięg | około 5 m |
| Układ logiczny | 4017 |
| Czujnik dźwięku | mikrofon elektretowy |
| Wyjście | przekaźnik 8 A / 230 VAC |
| Zasilanie | 230 VAC, zasilacz beztransformatorowy |
| Sygnalizacja | dwukolorowa dioda LED czerwony/zielony |
| Wymiary płytki PCB | 49×49 mm |
Wersja
AVT3088 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 10 kΩ SMD 1206
- R2–R5, R8: 100 kΩ SMD 1206
- R6: 47 kΩ SMD 1206
- R7: 10 MΩ SMD 1206
- R9: 1 kΩ SMD 1206
- R10: 4,7 kΩ SMD 1206
- R11: 150–220 Ω / 3 W
- R12, R13: 470 kΩ SMD 1206
- C1–C4, C7: 100 nF SMD 1206
- C5: 470 nF / 400 V, MKT / MKSE / MKP
- C6: 470 µF / 25 V
- B1: mostek prostowniczy DF08S SMD
- D1: 1N4148 SMD MMELF
- D2: dioda Zenera 12 V
- LD1: dioda LED R/G 3 mm lub 5 mm
- T1, T2, T4: BC847 SMD
- T3: BC857 SMD
- IC1: 4017 SMD
- MIC: mikrofon elektretowy
- PK1: RM96P12 lub podobny
- IN, OUT: ARK2
Notes
Układ reaguje na silny dźwięk zawierający składowe o wyższych częstotliwościach. Może zadziałać nie tylko na klaśnięcie, ale również na inne głośne, przypadkowe dźwięki.
Montaż jest mieszany: część niskonapięciowa wykorzystuje elementy SMD, a część zasilająca i wykonawcza elementy przewlekane. Ścieżki obciążone większym prądem warto dodatkowo pocynować.
Diodę LD1 i mikrofon można wlutować po dowolnej stronie płytki, zależnie od planowanego sposobu instalacji modułu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Układ nie jest separowany od sieci energetycznej i powinien być montowany wyłącznie przez osoby z odpowiednimi kwalifikacjami, w obudowie lub puszce zapewniającej ochronę przed dotykiem.
Film
Najczęściej zadawane pytania
Do czego można użyć AVT3088?
Do sterowania odbiornikiem 230 V za pomocą klaśnięcia, na przykład do załączania oświetlenia w instalacji wykonanej z zachowaniem zasad bezpieczeństwa.
Czy układ wymaga programowania?
Nie. Układ pracuje sprzętowo z licznikiem 4017, tranzystorami, mikrofonem elektretowym i przekaźnikiem.
Czy AVT3088 jest separowany od sieci?
Nie. Zasilacz beztransformatorowy nie zapewnia separacji galwanicznej, dlatego w układzie mogą występować napięcia niebezpieczne.
Jakie zasilanie jest potrzebne?
Układ jest zasilany bezpośrednio z sieci 230 VAC.
