Klaskacz 230 V na dwa klaśnięcia z przekaźnikiem 450 W - zlutowany KIT AVT 1835
- Sterowanie odbiornikiem 230 V na dwa klaśnięcia, z blokadą błędnych sekwencji i regulacją czułości mikrofonu. AVT1835 C to zlutowany układ wymagający bezpiecznej obudowy, podłączenia sieci 230 V i montażu przez osobę z kwalifikacjami.
Włącznik dźwiękowy 230 V na dwa klaśnięcia - zlutowany AVT1835
Zlutowany klaskacz 230 V do integracji z oświetleniem lub innym odbiornikiem sterowanym przekaźnikiem.
Zlutowany klaskacz do sterowania odbiornikiem 230 V
AVT1835 C to zlutowany włącznik akustyczny, który przełącza wyjście po wykryciu dwóch klaśnięć w odpowiednim odstępie czasu. Układ może sterować oświetleniem lub innym odbiornikiem 230 V przez przekaźnik.
Czułość mikrofonu ustawia się potencjometrem PR1, a dioda LED sygnalizuje aktywność i podpowiada właściwy moment na drugie klaśnięcie. Wersja C wymaga podłączenia zasilania 230 VAC, odbiornika, mikrofonu oraz montażu w bezpiecznej obudowie. To zlutowany układ do integracji, a nie gotowy produkt instalacyjny z obudową i przewodami.
Karta techniczna
AVT1835
Zlutowany włącznik akustyczny typu klaskacz do sterowania odbiornikiem 230 V po sekwencji dwóch klaśnięć.
| Kod projektu | AVT1835 |
| Wersja | C – zlutowany układ |
| Funkcja | włącznik dźwiękowy reagujący na podwójne klaśnięcie |
| Zasilanie | 230 VAC, zasilacz beztransformatorowy |
| Wyjście | przekaźnik 230 VAC |
| Obciążenie | około 450 W |
| Mikrokontroler | ATtiny25(45), zaprogramowany do projektu |
| Tor audio | mikrofon elektretowy, TL062, komparator |
| Regulacja | czułość mikrofonu, potencjometr PR1 |
| Wejście dodatkowe | SW, symulacja podwójnego klaśnięcia |
| Płytka PCB | 104×37 mm |
Wersja

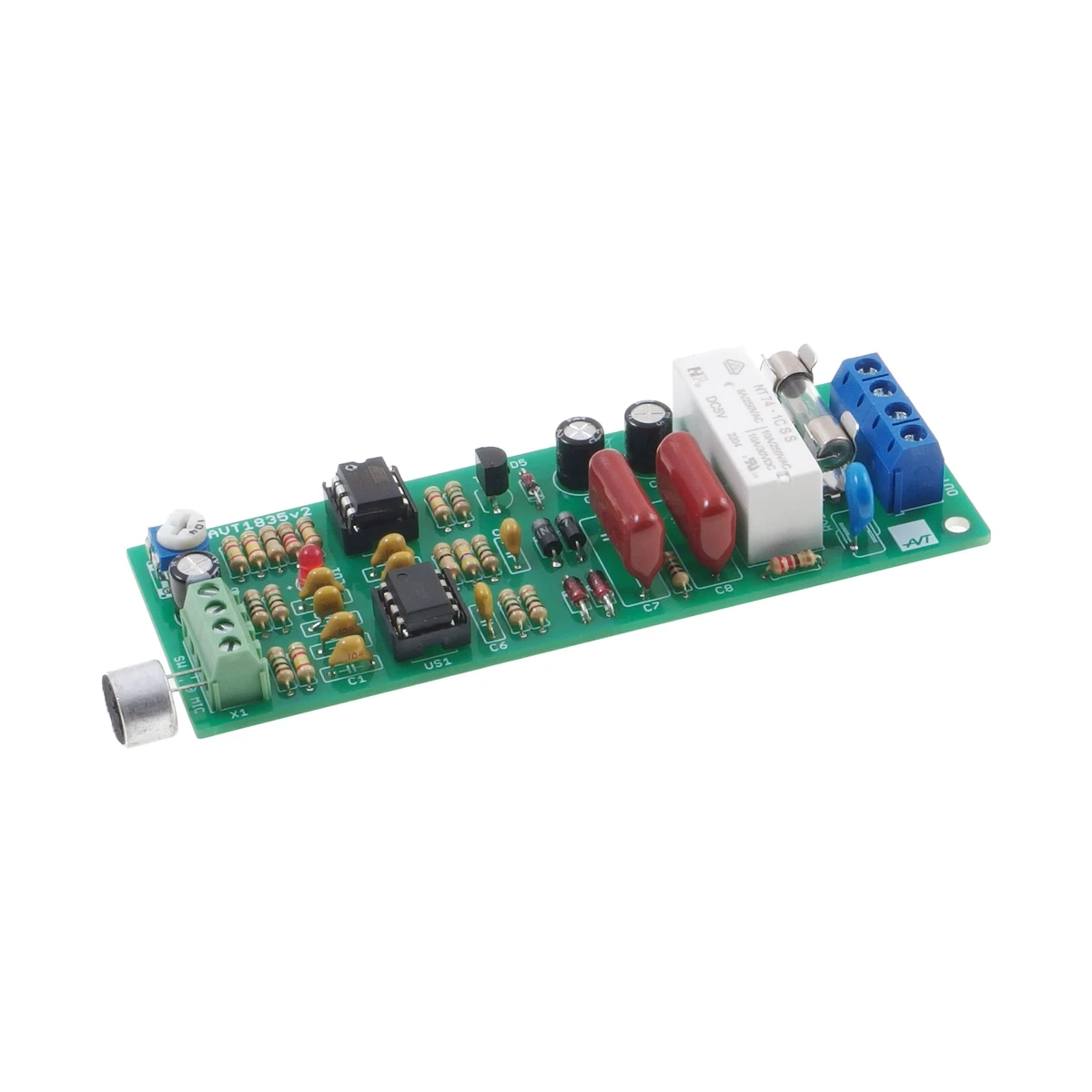

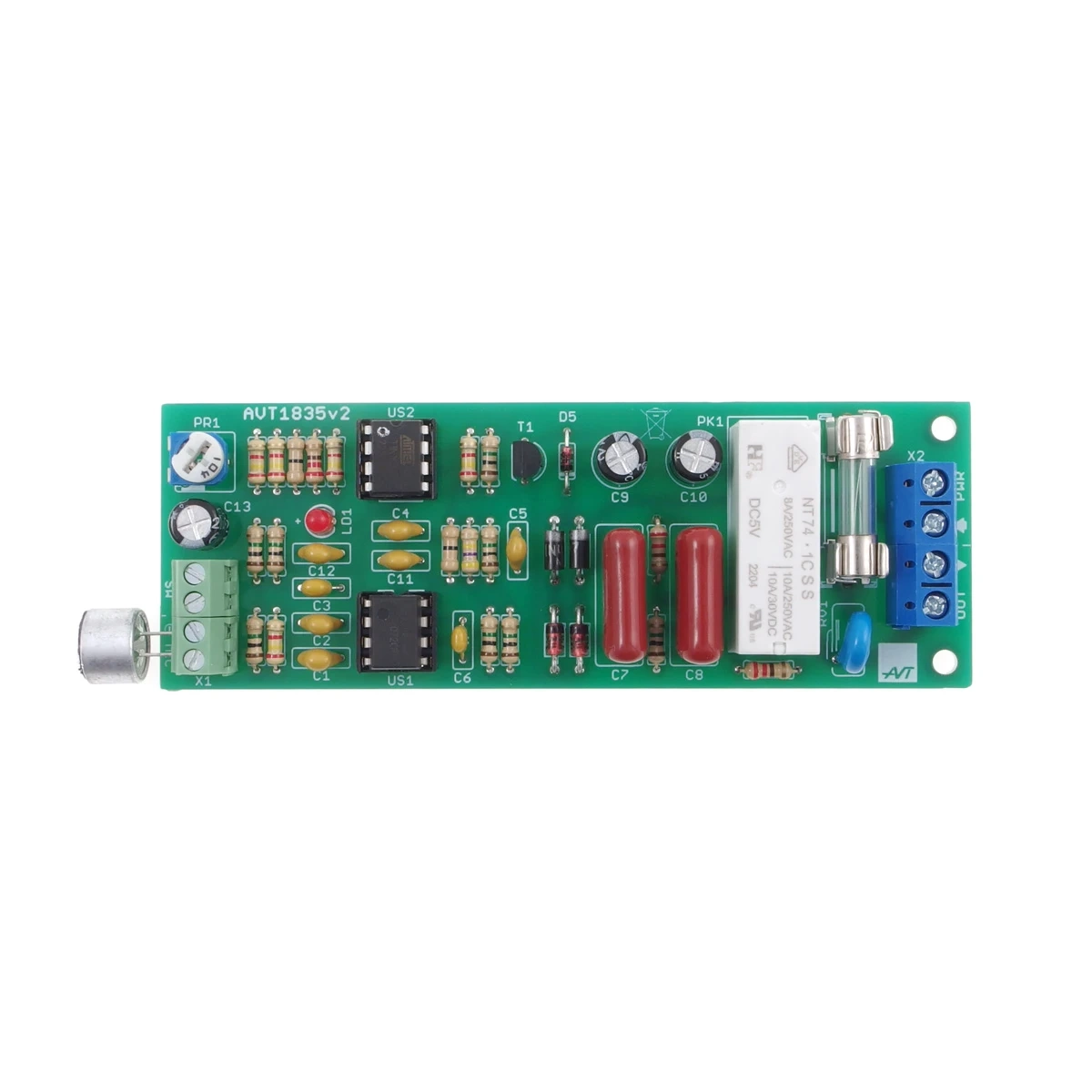

AVT1835 C – zlutowany układ. Wersja zawiera zmontowany klaskacz 230 V z zaprogramowanym ATtiny25(45), TL062, przekaźnikiem RM96 5 V, mikrofonem elektretowym, bezpiecznikiem 2 A, elementami zasilacza beztransformatorowego, złączami i układem regulacji czułości. Układ wymaga montażu w obudowie, podłączenia sieci 230 VAC i zachowania zasad bezpieczeństwa.
Notes
Drugie klaśnięcie powinno nastąpić około 1…2 s po pierwszym. Dioda LED podpowiada właściwy moment na kolejne klaśnięcie i sygnalizuje aktywność układu.
Złącze SW pozwala podłączyć opcjonalny przycisk, który symuluje podwójne klaśnięcie i przełącza stan wyjścia.
Po podłączeniu zasilania wyjście zostaje załączone od razu. Dzięki temu moduł może pracować w istniejącym torze oświetlenia jako dodatkowe sterowanie klaskaniem.
Zlutowany układ nie jest gotowym urządzeniem instalacyjnym. Do pracy wymaga obudowy, właściwego mocowania mikrofonu, przewodów, bezpiecznego podłączenia odbiornika i zachowania odstępów izolacyjnych.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1835 C to zlutowany układ klaskacza 230 V z zaprogramowanym ATtiny25(45), TL062, przekaźnikiem, mikrofonem elektretowym, bezpiecznikiem, złączami, regulacją czułości i elementami zasilacza beztransformatorowego.
Nie. To zlutowany układ do integracji. Wymaga obudowy, przewodów, bezpiecznego podłączenia 230 V, właściwego montażu mikrofonu i uruchomienia przez osobę z kwalifikacjami.
Nie. Przełączenie wyjścia wymaga sekwencji dwóch odpowiednio silnych klaśnięć lub podobnych krótkich dźwięków.
Nie. Zasilacz jest beztransformatorowy, a układ nie jest separowany od sieci energetycznej, dlatego montaż i uruchomienie wymagają kwalifikacji.
Wyjście 230 VAC może sterować obciążeniem około 450 W. Dobór odbiornika, przewodów, bezpiecznika i obudowy musi uwzględniać bezpieczeństwo pracy z napięciem sieciowym.
