Klaskacz 230 V na dwa klaśnięcia z przekaźnikiem 450 W - KIT AVT 1835
- Klaskacz 230 V do sterowania oświetleniem lub innym odbiornikiem jednym rytmem dwóch klaśnięć, z regulacją czułości i sygnalizacją LED. AVT1835 B to KIT DIY z PCB i elementami do lutowania.
Włącznik dźwiękowy 230 V na dwa klaśnięcia - KIT DIY AVT1835
KIT DIY klaskacza 230 V do przełączania odbiornika po wykryciu sekwencji dwóch klaśnięć.
Sterowanie oświetleniem i odbiornikami dźwiękiem
AVT1835 pozwala wykonać włącznik akustyczny, który zmienia stan przekaźnika po dwóch klaśnięciach. Układ rozpoznaje sekwencję dźwięków w określonym odstępie czasu, dzięki czemu jest mniej podatny na przypadkowe zadziałanie od pojedynczych stuków lub hałasów.
Tor wejściowy z mikrofonem elektretowym i wzmacniaczem TL062 wykrywa krótkie, głośne dźwięki, a zaprogramowany ATtiny25(45) analizuje ich kolejność i steruje przekaźnikiem. AVT1835 B to KIT DIY z PCB i elementami do lutowania, przeznaczony do wykonania włącznika 230 V wymagającego bezpiecznej obudowy.
Karta techniczna
AVT1835
Włącznik akustyczny typu klaskacz do sterowania odbiornikiem 230 V po sekwencji dwóch klaśnięć.
| Kod projektu | AVT1835 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | włącznik dźwiękowy reagujący na podwójne klaśnięcie |
| Zasilanie | 230 VAC, zasilacz beztransformatorowy |
| Wyjście | przekaźnik 230 VAC |
| Obciążenie | około 450 W |
| Mikrokontroler | ATtiny25(45), zaprogramowany do projektu |
| Tor audio | mikrofon elektretowy, TL062, komparator |
| Regulacja | czułość mikrofonu, potencjometr PR1 |
| Wejście dodatkowe | SW, symulacja podwójnego klaśnięcia |
| Płytka PCB | 104×37 mm |
Wersja

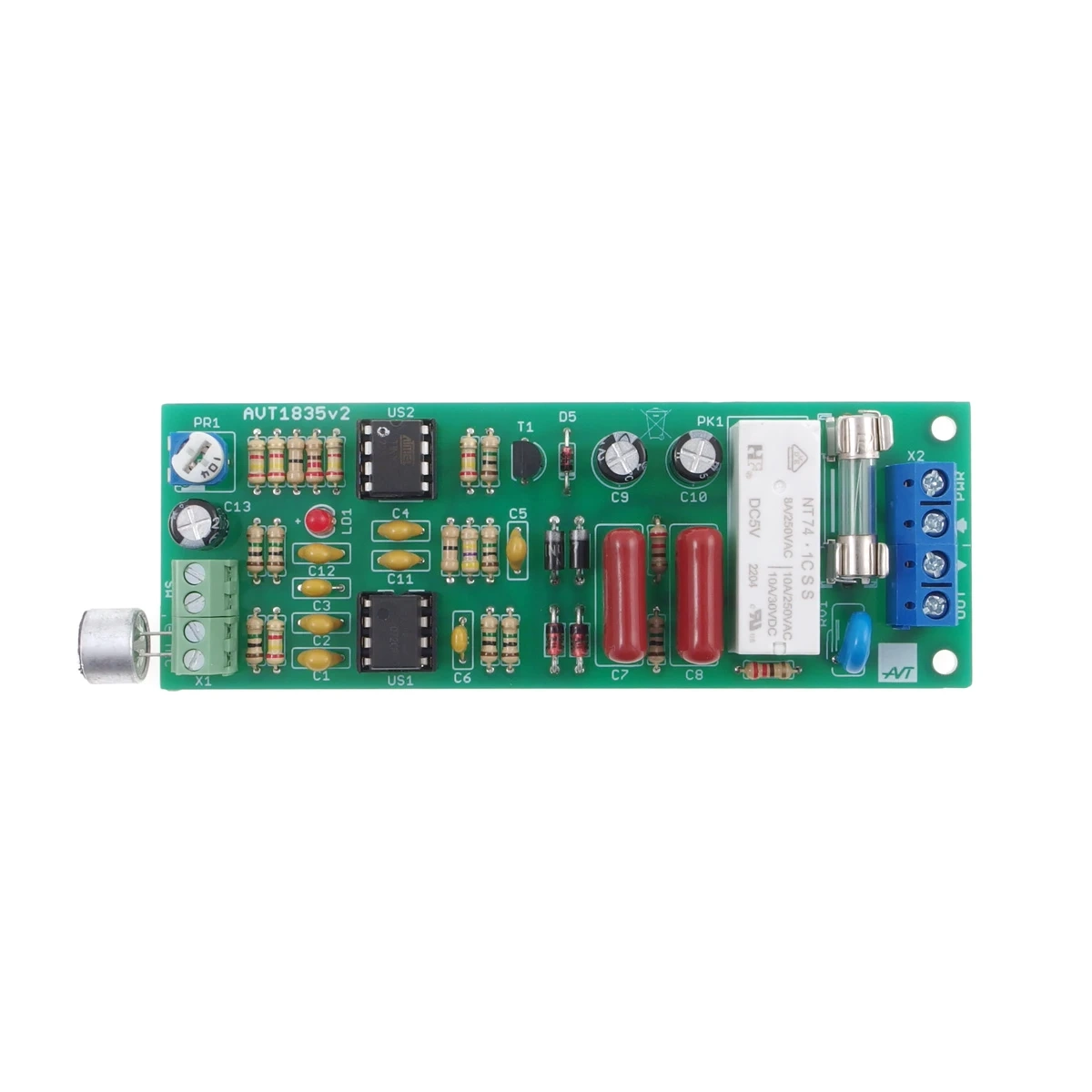

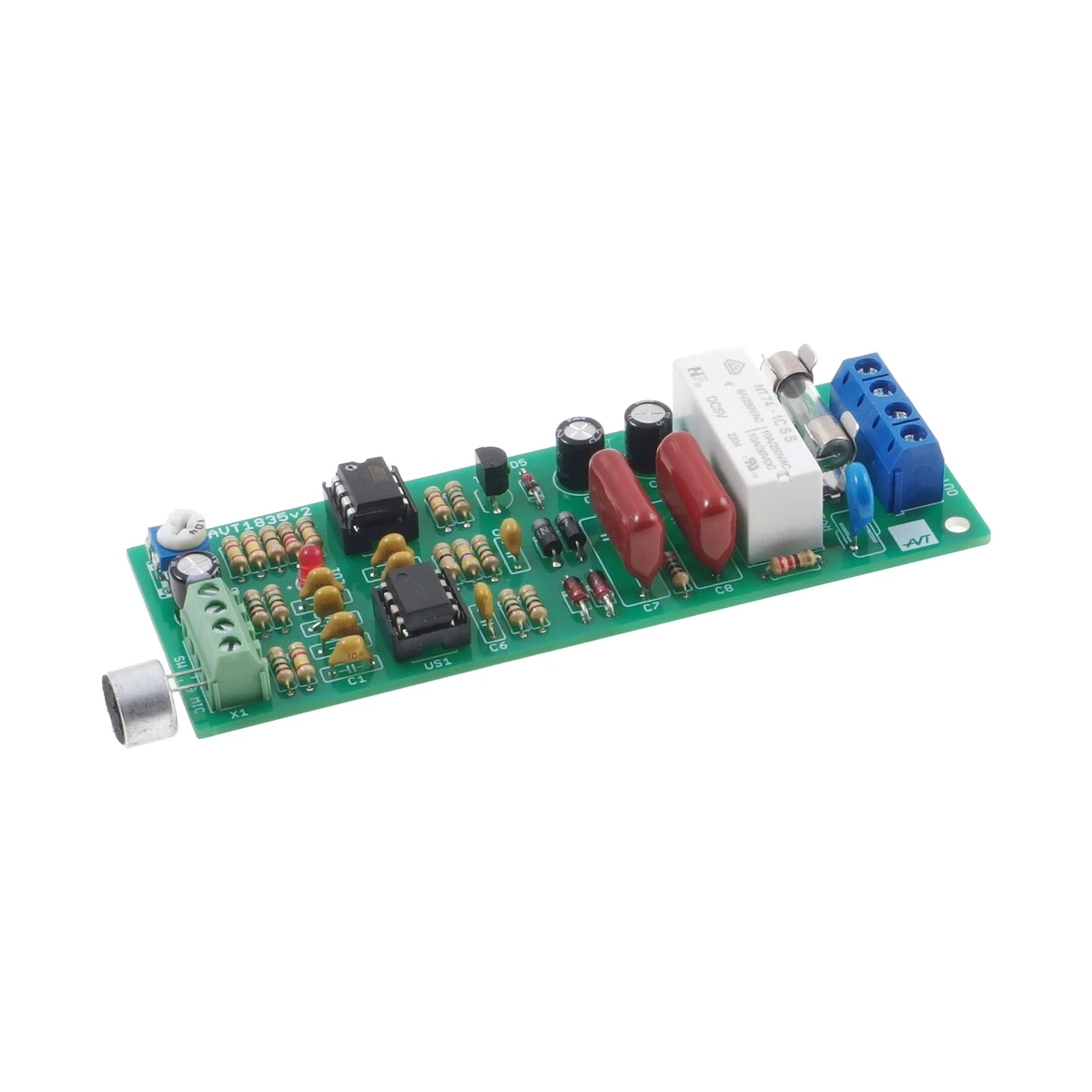

AVT1835 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny25(45), TL062, przekaźnik RM96 5 V, mikrofon elektretowy, bezpiecznik 2 A, elementy zasilacza beztransformatorowego, złącza, diody, tranzystor, potencjometr i elementy bierne do wykonania klaskacza 230 V.
Notes
Drugie klaśnięcie powinno nastąpić około 1…2 s po pierwszym. Dioda LED podpowiada właściwy moment na kolejne klaśnięcie i sygnalizuje aktywność układu.
Złącze SW pozwala podłączyć opcjonalny przycisk, który symuluje podwójne klaśnięcie i przełącza stan wyjścia.
Po podłączeniu zasilania wyjście zostaje załączone od razu. Dzięki temu moduł może pracować w istniejącym torze oświetlenia jako dodatkowe sterowanie klaskaniem.
Mikrofon elektretowy trzeba zamontować z zachowaniem polaryzacji i tak, aby nie dotykał bezpośrednio obudowy, ponieważ może to pogorszyć działanie układu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1835 B to KIT DIY z płytką PCB i elementami do zlutowania klaskacza 230 V. Zawiera m.in. zaprogramowany ATtiny25(45), TL062, przekaźnik, mikrofon, bezpiecznik, złącza i elementy zasilacza beztransformatorowego.
Nie. Przełączenie wyjścia wymaga sekwencji dwóch odpowiednio silnych klaśnięć lub podobnych krótkich dźwięków.
Tak. Czułość ustawia się potencjometrem PR1, a optymalne ustawienie mikrofonu trzeba dobrać do pomieszczenia.
Nie. Zasilacz jest beztransformatorowy, a układ nie jest separowany od sieci energetycznej, dlatego montaż i uruchomienie wymagają kwalifikacji.
Wyjście 230 VAC może sterować obciążeniem około 450 W. Dobór odbiornika, przewodów, bezpiecznika i obudowy musi uwzględniać bezpieczeństwo pracy z napięciem sieciowym.
