Interfejs płytki stykowej dla Raspberry Pi - płytki PCB do projektu AVT 5402/1
- Interfejs AVT5402/1 wyprowadza GPIO Raspberry Pi na płytkę stykową, ułatwiając testy układów sterujących i prototypów. Wersja A zawiera 2 płytki PCB 50×20 mm, elementy trzeba skompletować osobno.
Interfejs płytki stykowej dla Raspberry Pi – płytki PCB AVT5402/1
Dwie płytki drukowane do budowy interfejsu, który przenosi złącza GPIO Raspberry Pi na płytkę stykową.
GPIO Raspberry Pi wygodnie wyprowadzone na płytkę stykową

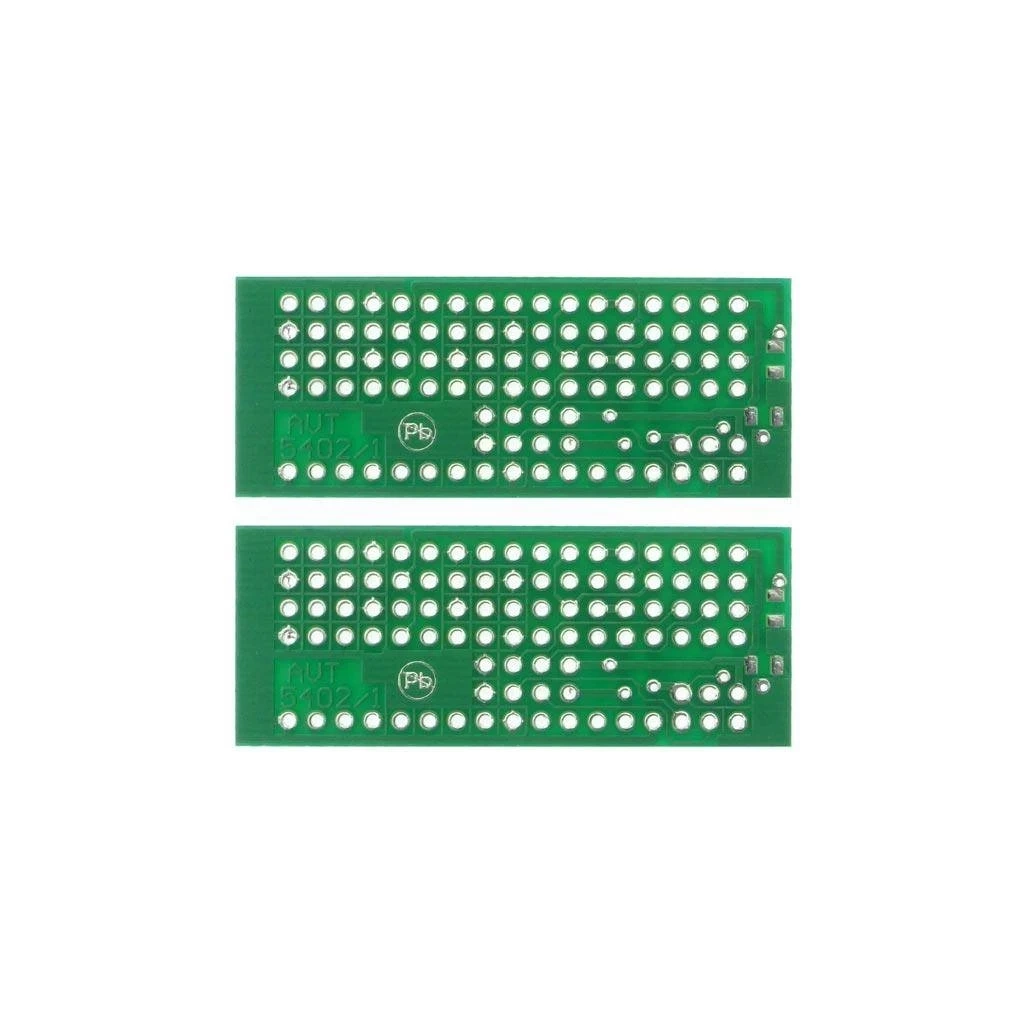

AVT5402/1 A to komplet dwóch płytek PCB do wykonania interfejsu RaspbPI_IO. Moduł ułatwia eksperymenty z Raspberry Pi, ponieważ przenosi sygnały GPIO z komputera jednopłytkowego na płytkę stykową, gdzie można szybko budować i testować układy sterujące.
Rozwiązanie wykorzystuje dwie płytki połączone taśmą IDC34. Jedna płytka współpracuje bezpośrednio z Raspberry Pi, a druga trafia do płytki stykowej i udostępnia sygnały w wygodnym rastrze. Dzięki temu łatwiej prototypować układy z diodami LED, przyciskami, czujnikami, konwerterami poziomów i innymi elementami peryferyjnymi.
Karta techniczna
AVT5402
AVT5402/1 to projekt interfejsu płytki stykowej dla Raspberry Pi. Komplet dwóch płytek pozwala wyprowadzić sygnały złączy GPIO na płytkę prototypową i wygodnie prowadzić eksperymenty z układami zewnętrznymi.
| Kod projektu | AVT5402/1 |
|---|---|
| Wersja | A – płytki drukowane PCB |
| Nazwa modułu | RaspbPI_IO |
| Typ układu | interfejs płytki stykowej dla Raspberry Pi |
| Zastosowanie | prototypowanie układów sterujących i testowanie peryferiów GPIO |
| Zgodność mechaniczna / sygnałowa | Raspberry Pi Rev2, złącza GPIO P1 i P5 |
| Połączenie między płytkami | taśma IDC34 1:1 |
| Płytka przy Raspberry Pi | złącza P1-IDC26, P5-IDC8 oraz GPIO-IDC34 |
| Płytka do płytki stykowej | złącze P1+P5A IDC34 oraz listwy SIP17 |
| Wyprowadzone zasilanie | 5 V, 3,3 V oraz GND przez złącze PWR |
| Dodatkowe możliwości | wyprowadzenie portu P5 oraz dodatkowych GPIO |
| Rodzaj płytek | dwustronne płytki drukowane |
| Liczba płytek PCB w wersji A | 2 szt. |
| Wymiary płytek PCB | 50×20 mm każda |
Wersja
AVT5402/1 A – płytki PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Wersja obejmuje 2 płytki drukowane interfejsu RaspbPI_IO.
Wykaz elementów
Płytka przejściowa
- C1, C2: 0,1 µF SMD 0805
- P1: złącze żeńskie IDC26
- P5: złącze żeńskie IDC8
- GPIO: złącze kątowe męskie IDC34
Płytka współpracująca z Raspberry / płytką stykową
- C1, C2: 0,1 µF SMD 0805
- PWR: złącze SIP3
- P1+P5A: złącze męskie IDC34
- GPIOA, GPIO: złącza męskie SIP17
Notes
Interfejs składa się z dwóch płytek: jedna jest montowana przy Raspberry Pi, druga pracuje z płytką stykową. Sygnały między nimi prowadzi typowa taśma IDC34 1:1.
Na płytce do prototypowania wyprowadzono również zasilanie 5 V, 3,3 V i GND. Kondensatory odsprzęgające nie są krytyczne, ale warto je zamontować, szczególnie na części współpracującej z płytką stykową.
Złącza są opisane numerami GPIO zgodnymi z Raspberry Pi Rev2, co ułatwia szybkie podłączanie przewodów, testowanie pinów i porównywanie połączeń z programem lub schematem projektu.
Uwaga: GPIO Raspberry Pi pracuje z poziomami około 3,3 V. Nie podłączaj bezpośrednio typowych sygnałów TTL 5 V do wejść GPIO — wymagane są konwertery poziomów lub odpowiednie dopasowanie sygnałów. Błędne podłączenie może uszkodzić Raspberry Pi.
Najczęściej zadawane pytania
AVT5402/1 A zawiera 2 płytki PCB interfejsu RaspbPI_IO. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować interfejs, który wyprowadza sygnały GPIO Raspberry Pi na płytkę stykową, ułatwiając prototypowanie i testowanie układów zewnętrznych.
Wersja A obejmuje dwie płytki PCB: płytkę przejściową przy Raspberry Pi oraz płytkę współpracującą z płytką stykową.
Płytki łączy się taśmą IDC34 1:1, która przenosi sygnały GPIO z części przy Raspberry Pi na część osadzaną w płytce stykowej.
Nie bezpośrednio. GPIO Raspberry Pi pracuje z poziomami około 3,3 V, dlatego sygnały 5 V wymagają konwerterów poziomów albo innego dopasowania.
