Interfejs audio Bluetooth S/PDIF RN52 - PCB do projektu AVT 1839

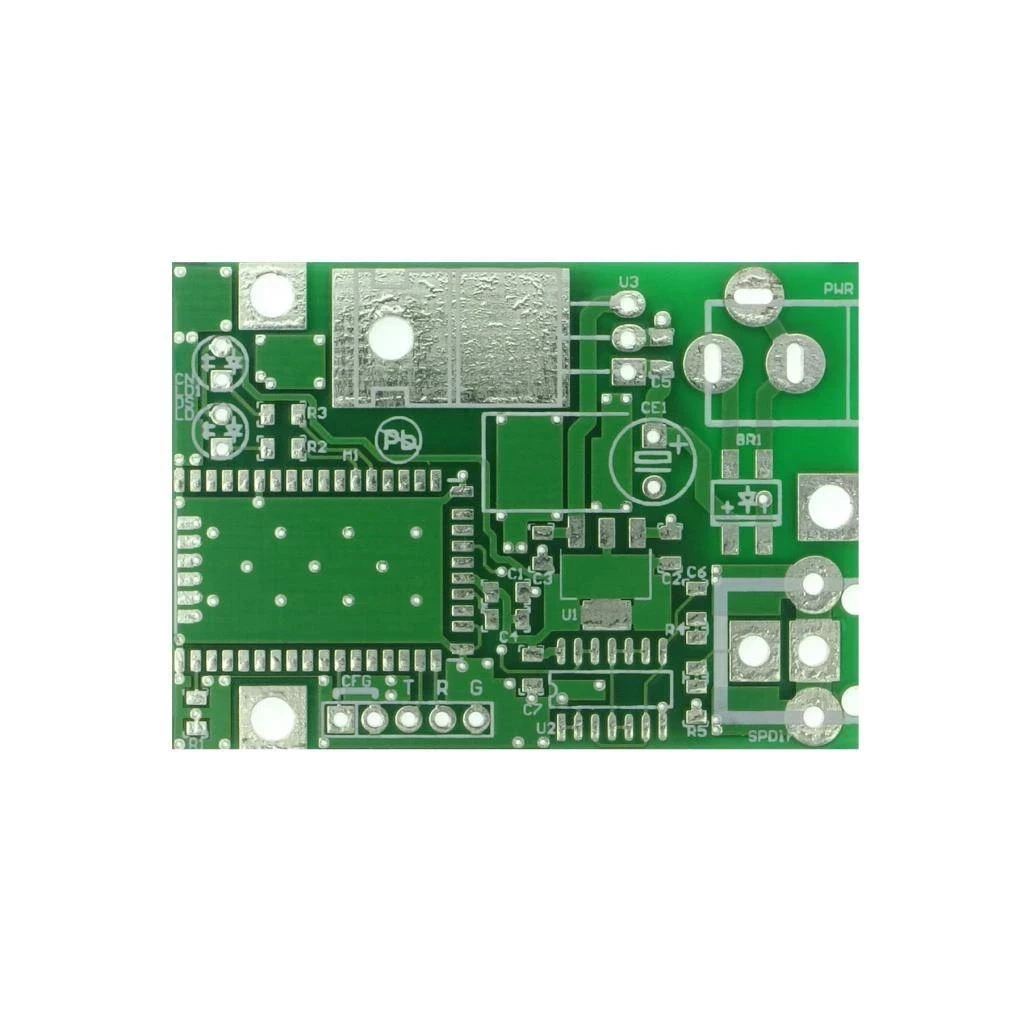

- Przesyła dźwięk bezprzewodowo przez Bluetooth A2DP do przetwornika DAC lub wzmacniacza z wejściem S/PDIF, z modułem RN52 i wyjściem RCA. Wersja A zawiera płytkę PCB.
Bezprzewodowy interfejs audio Bluetooth–S/PDIF – moduł RN52 AVT1839
Płytka pozwala zbudować odbiornik audio Bluetooth z cyfrowym wyjściem S/PDIF do przetwornika DAC lub wzmacniacza.
Bluetooth audio dla wejścia S/PDIF
AVT1839 pozwala zbudować bezprzewodowy interfejs audio Bluetooth–S/PDIF. Moduł odbiera dźwięk z telefonu, tabletu, laptopa lub komputera i przekazuje go dalej w postaci cyfrowego sygnału S/PDIF na gniazdo RCA.
Układ wykorzystuje moduł RN52 firmy Microchip z obsługą Bluetooth audio. W projekcie używany jest profil A2DP oraz wyjściowy interfejs S/PDIF, dzięki czemu moduł sprawdza się jako dodatek do przetwornika DAC, wzmacniacza audio lub domowego zestawu audio z wejściem cyfrowym.
Karta techniczna
AVT1839
Bezprzewodowy interfejs audio Bluetooth–S/PDIF do przesyłania dźwięku do przetwornika DAC, wzmacniacza lub zestawu audio z wejściem cyfrowym.
| Wersja | A – płytka PCB |
| Typ projektu | bezprzewodowy interfejs audio Bluetooth–S/PDIF |
| Nazwa projektu | RN52_SPDIF |
| Zastosowanie | bezprzewodowe przesyłanie dźwięku do DAC, wzmacniacza lub zestawu audio z wejściem S/PDIF |
| Łączność bezprzewodowa | Bluetooth |
| Profil audio | A2DP |
| Wyjście cyfrowe audio | S/PDIF |
| Złącze wyjściowe audio | RCA |
| Tor sygnału audio | Bluetooth A2DP → S/PDIF |
| Interfejs konfiguracji | UART 3,3 V |
| Domyślne ustawienia UART | 9600 b/s, 8N1 |
| Konfigurowalne funkcje | nazwa Bluetooth, profil audio, klasa urządzenia, kod PIN i aktywacja wyjścia S/PDIF |
| Sygnalizacja pracy | stan połączenia i aktywność modułu Bluetooth |
| Zasilanie wejściowe | 7,5…9 VAC z transformatora o mocy około 4 VA |
| Złącze zasilania | gniazdo DC 2,1 mm |
| Antena | wbudowana antena modułu Bluetooth |
| Warunki pracy anteny | wymagana wolna przestrzeń od elementów metalowych w pobliżu anteny |
| Wymiary płytki PCB | 52×37 mm |
Wersja A – płytka PCB
AVT1839 A zawiera płytkę PCB do projektu bezprzewodowego interfejsu audio Bluetooth–S/PDIF. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 47 kΩ, SMD 0805
- R2, R3: 1 kΩ, SMD 0805
- R4: 390 Ω / 1%, SMD 0805
- R5: 91 Ω / 1%, SMD 0805
- C1, C7: 0,1 µF, SMD 0805
- C2…C5: 10 µF, SMD 0805
- C6: 0,22 µF, SMD 0805
- CE1: 470 µF / 16 V, elektrolityczny, raster 3,5 mm
- BR1: B10S, mostek prostowniczy SMD
- LD, LD1: diody LED 3 mm
- M1: RN52-I, moduł Bluetooth
- CFG: złącze SIP5
- PWR: gniazdo zasilania 2,1 mm
- SPDIF: złącze RCA CC134
- U1: LM1117-3.3, SOT-223
- U2: 74HC00, SO14
- U3: 7805, TO-220
- Transformator 7,5…9 V AC o mocy około 4 VA albo odpowiednie zasilanie zgodne z projektem
Notes
Konfiguracja RN52 odbywa się przez złącze CFG i konwerter USB/UART pracujący z poziomami 3,3 V. Aby wejść w tryb konfiguracji, należy zewrzeć piny 1-2 złącza CFG i użyć ustawień UART 9600, 8, N, 1.
Do konfiguracji stosuje się komendy tekstowe zatwierdzane znakiem Enter. W przykładzie ustawiane jest wyjście S/PDIF, profil A2DP, nazwa BT_SPDIF oraz kod PIN 1234.
Część antenowa modułu RN52 wymaga zachowania wolnej przestrzeni od elementów metalowych. Wszystkie wyprowadzenia masy przy antenie muszą być prawidłowo przylutowane, ponieważ wpływa to na pracę radiową modułu.
Uwaga: Moduł RN52 wymaga starannego lutowania i poprawnego prowadzenia części radiowej. Nie umieszczaj elementów metalowych w strefie anteny, nie podłączaj konwertera UART z poziomami 5 V do złącza CFG i sprawdź napięcie 3,3 V przed montażem modułu Bluetooth.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To bezprzewodowy interfejs audio Bluetooth–S/PDIF, który przesyła dźwięk z urządzenia Bluetooth do przetwornika DAC, wzmacniacza lub zestawu audio z wejściem S/PDIF.
Projekt wykorzystuje moduł RN52-I firmy Microchip.
W projekcie używany jest profil A2DP, przeznaczony do przesyłania dźwięku stereo.
Moduł ma cyfrowe wyjście S/PDIF doprowadzone do gniazda RCA.
Konfiguracja odbywa się przez złącze CFG i konwerter USB/UART z poziomami 3,3 V. Domyślne ustawienia UART to 9600, 8, N, 1.
Nie. Konfiguracja odbywa się przez interfejs UART na złączu CFG.
Układ jest zasilany z napięcia 7,5…9 V AC przez mostek prostowniczy, stabilizator 7805 i stabilizator 3,3 V LM1117-3.3.
Trzeba prawidłowo przylutować wszystkie wyprowadzenia masy przy części antenowej i pozostawić wymaganą wolną przestrzeń od elementów metalowych przed anteną modułu.
Nie. To wersja A, czyli sama płytka PCB. Moduł RN52-I, 74HC00, LM1117-3.3, 7805, mostek B10S, rezystory, kondensatory, diody LED, gniazdo zasilania, złącze RCA, złącze CFG i pozostałe elementy trzeba dobrać osobno według wykazu.
