Inteligentny wskaźnik i symulator alarmu - PCB do projektu AVT 758
- Umożliwia budowę świetlno-akustycznego wskaźnika alarmu z dwukolorową diodą LED, nietypową sekwencją impulsów i brzęczykiem piezo. Wersja A zawiera płytkę PCB.
Symulator alarmu i wskaźnik LED - płytka drukowana do AVT758

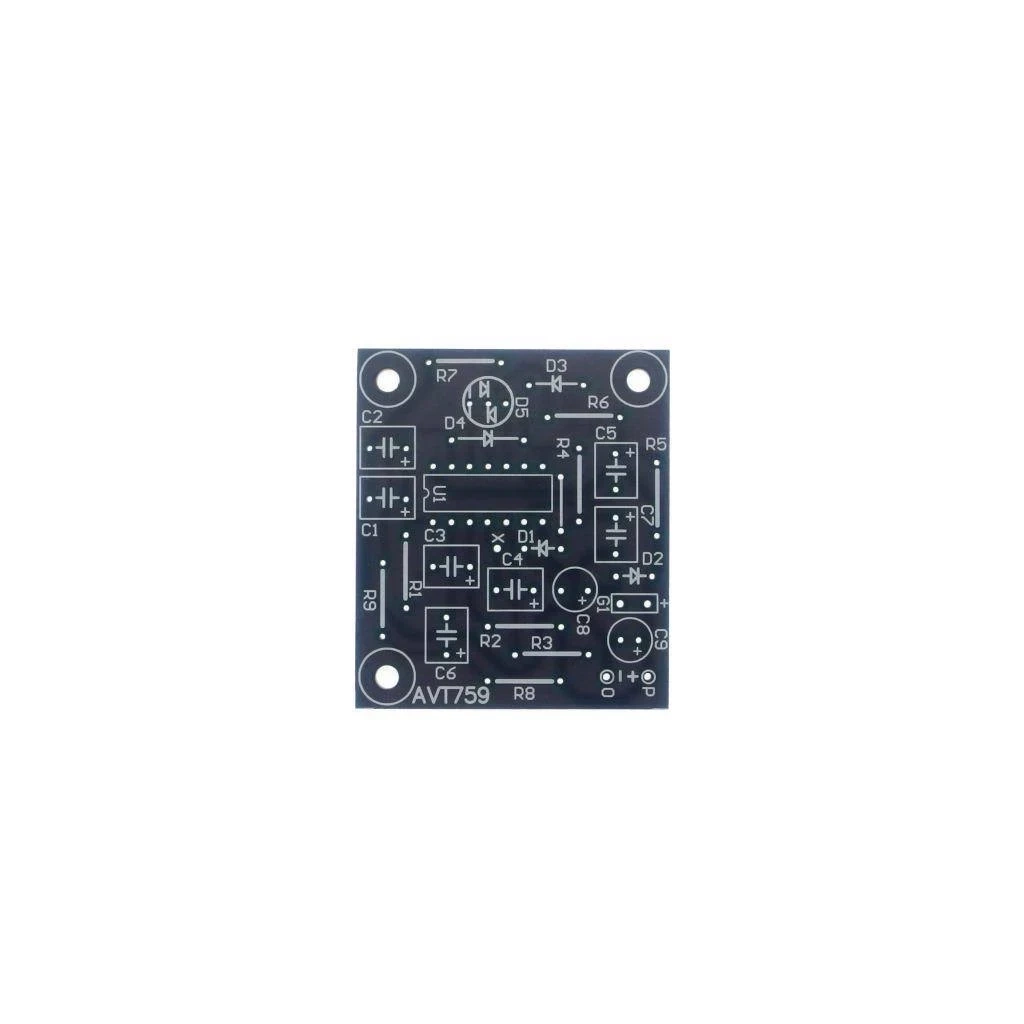

Płytka PCB do wykonania świetlno-akustycznego wskaźnika alarmu z dwukolorową diodą LED.
Świetlno-akustyczny wskaźnik pracy alarmu
AVT758 to projekt inteligentnego wskaźnika i symulatora alarmu. Układ może pełnić funkcję atrakcyjniejszej kontrolki pracy systemu alarmowego albo prostego odstraszacza w miejscu, w którym nie ma pełnego alarmu.
Dwukolorowa dioda LED generuje impulsy świetlne w trzech barwach, a brzęczyk piezo uzupełnia efekt krótkim sygnałem akustycznym. Sekwencję pracy można modyfikować przez zmianę elementów czasowych oraz alternatywne podłączenie jednej z diod. Wersja A obejmuje samą płytkę PCB; układ 40106, diody, brzęczyk, rezystory, kondensatory, podstawkę i złączkę baterii trzeba skompletować osobno.
Karta techniczna
AVT758
Świetlno-akustyczny wskaźnik i symulator alarmu z dwukolorową diodą LED, brzęczykiem piezo i modyfikowalną sekwencją sygnalizacji.
| Wersja | A - płytka PCB |
| Typ układu | inteligentny wskaźnik / symulator alarmu |
| Zastosowanie | kontrolka pracy alarmu, prosty odstraszacz, sygnalizator świetlno-akustyczny |
| Układ sterujący | CMOS 40106, sześć inwerterów z wejściem Schmitta |
| Sygnalizacja świetlna | dwukolorowa dioda LED, impulsy świetlne w trzech kolorach |
| Sygnalizacja akustyczna | brzęczyk piezo 12 V |
| Sekwencja pracy | nietypowa sekwencja impulsów świetlnych i dźwiękowych generowana przez układy czasowe RC |
| Możliwość modyfikacji sekwencji | tak, przez zmianę wartości elementów czasowych oraz alternatywne podłączenie katody jednej diody |
| Regulacja jasności | możliwa przez dobór rezystora ograniczającego prąd LED |
| Regulacja głośności | możliwa przez zmianę pojemności w torze brzęczyka lub mechaniczne wytłumienie otworu brzęczyka |
| Zasilanie | 7…18 V DC |
| Typowe zasilanie | bateria 9 V 6F22 albo instalacja 12…15 V, np. samochodowa |
| Średni pobór prądu | ok. 4 mA przy 12 V; ok. 4 mA także przy zasilaniu 9 V według opisu uruchomienia |
| Praca bateryjna | tak, mały średni pobór prądu umożliwia zasilanie z baterii 9 V |
| Płytka PCB | 51x44 mm |
Wersja A - płytka PCB i wykaz elementów
AVT758 A - płytka PCB. Układ 40106, diody, brzęczyk piezo, rezystory, kondensatory, podstawka, zwora i złączka baterii trzeba skompletować osobno.
| Zwora | zwora obok U1 |
| Rezystory | R1, R3, R6, R9 - 1MΩ; R2, R5, R8 - 470kΩ; R4 - 220kΩ; R7 - 470Ω |
| Kondensatory stałe | C7 - 470nF; C3, C5 - 1µF; C1, C4, C6 - 2,2µF |
| Kondensatory elektrolityczne | C8 - 4,7µF/25V; C2 - 100µF/25V |
| Diody sygnałowe | D1…D4 - 1N4148 |
| Sygnalizacja | D5 - dwukolorowa dioda LED, czerwona + zielona; G1 - brzęczyk piezo 12 V |
| Układ scalony i zasilanie | U1 - 40106 + podstawka 14 pin; złączka baterii 9 V |
Notes
Układ zmontowany ze sprawnych elementów powinien od razu pracować. Może być zasilany z baterii 9 V, zasilacza DC albo instalacji 12…15 V, np. w zastosowaniu samochodowym.
Sekwencję sygnalizacji można zmieniać przez dobór rezystorów i kondensatorów wyznaczających stałe czasowe. Przy zwiększaniu pojemności kondensatorów należy odpowiednio zmniejszać wartości współpracujących rezystorów.
W wersji podstawowej katoda diody D1 jest dołączona do nóżki 6 układu U1. Można ją wlutować w alternatywny punkt oznaczony C, co zmienia sekwencję generowanych impulsów.
Głośność brzęczyka piezo jest dość duża. Można ją zmniejszyć przez redukcję pojemności C8 albo przez mechaniczne wytłumienie otworu brzęczyka, np. kawałkiem taśmy samoprzylepnej.
Przy pracy w samochodzie zmontowaną płytkę warto zabezpieczyć przed wilgocią lakierem izolacyjnym lub silikonem, szczególnie jeśli będzie umieszczona w miejscu narażonym na zmiany temperatury i kondensację pary wodnej.
Najczęściej zadawane pytania
Nie. To wskaźnik lub symulator alarmu, który generuje sygnały świetlne i akustyczne. Może sygnalizować pracę istniejącego systemu albo imitować obecność alarmu, ale sam nie wykrywa włamania i nie realizuje funkcji centrali alarmowej.
Dioda ma dwie struktury świecące, czerwoną i zieloną. Układ może zapalać je osobno albo w kombinacji, dzięki czemu uzyskuje się także trzeci kolor wynikający z mieszania barw.
Rytm zależy od stałych czasowych RC. Zmiana pojemności kondensatorów lub rezystancji współpracujących rezystorów pozwala wydłużyć albo skrócić czasy między impulsami świetlnymi i dźwiękowymi.
Nie. Dokumentacja wskazuje dwa sposoby ograniczenia głośności: zmniejszenie pojemności C8 albo mechaniczne zaklejenie otworu brzęczyka. Druga metoda jest prostsza i nie wymaga zmiany parametrów układu.
Tak, dokumentacja dopuszcza zasilanie z instalacji 12…15 V, ale płytkę należy zabezpieczyć przed wilgocią. W samochodzie warto użyć lakieru izolacyjnego lub silikonu i zamontować układ w miejscu nienarażonym na wodę oraz skrajne temperatury.
