Impulsowy generator wysokiego napięcia do eksperymentów - zlutowany KIT AVT 738
- Eksperymentalny generator wysokiego napięcia wytwarza regulowane impulsy do demonstracji, zabawy i prostych doświadczeń. AVT738 C to zlutowany układ do podłączenia baterii 9 V, przewodów wyjściowych A/B i montażu w izolacyjnej obudowie.
Regulowany generator impulsów HV - zlutowany układ AVT738
Zlutowany układ generatora wysokiego napięcia do podłączenia baterii 9 V, przewodów A/B i izolacyjnej obudowy.
Zlutowany generator impulsów wysokiego napięcia

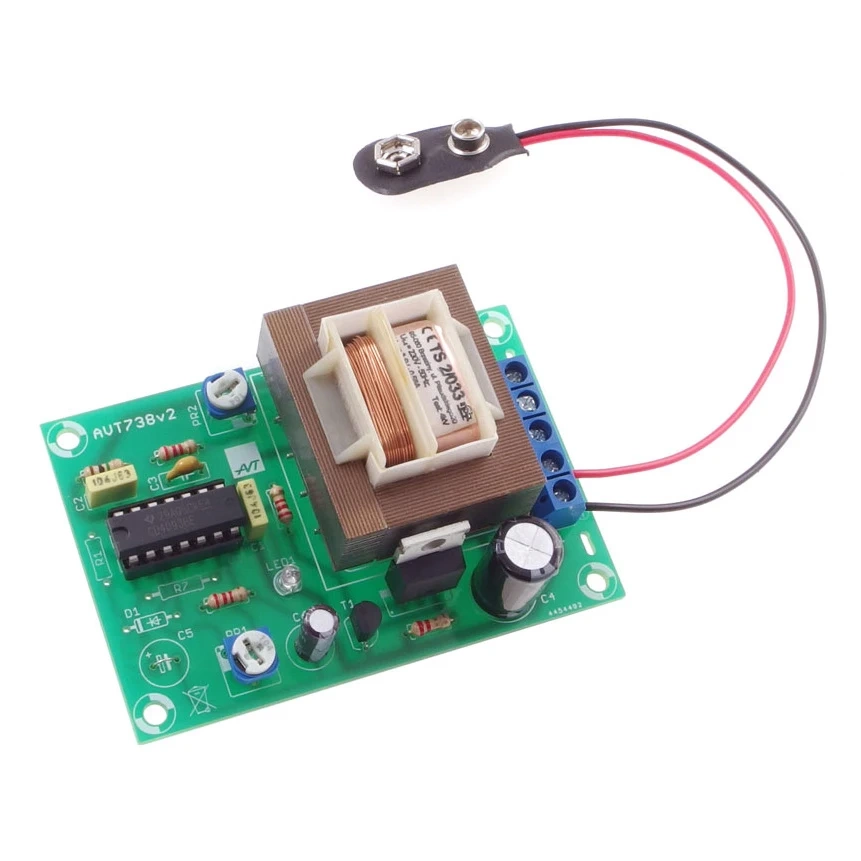

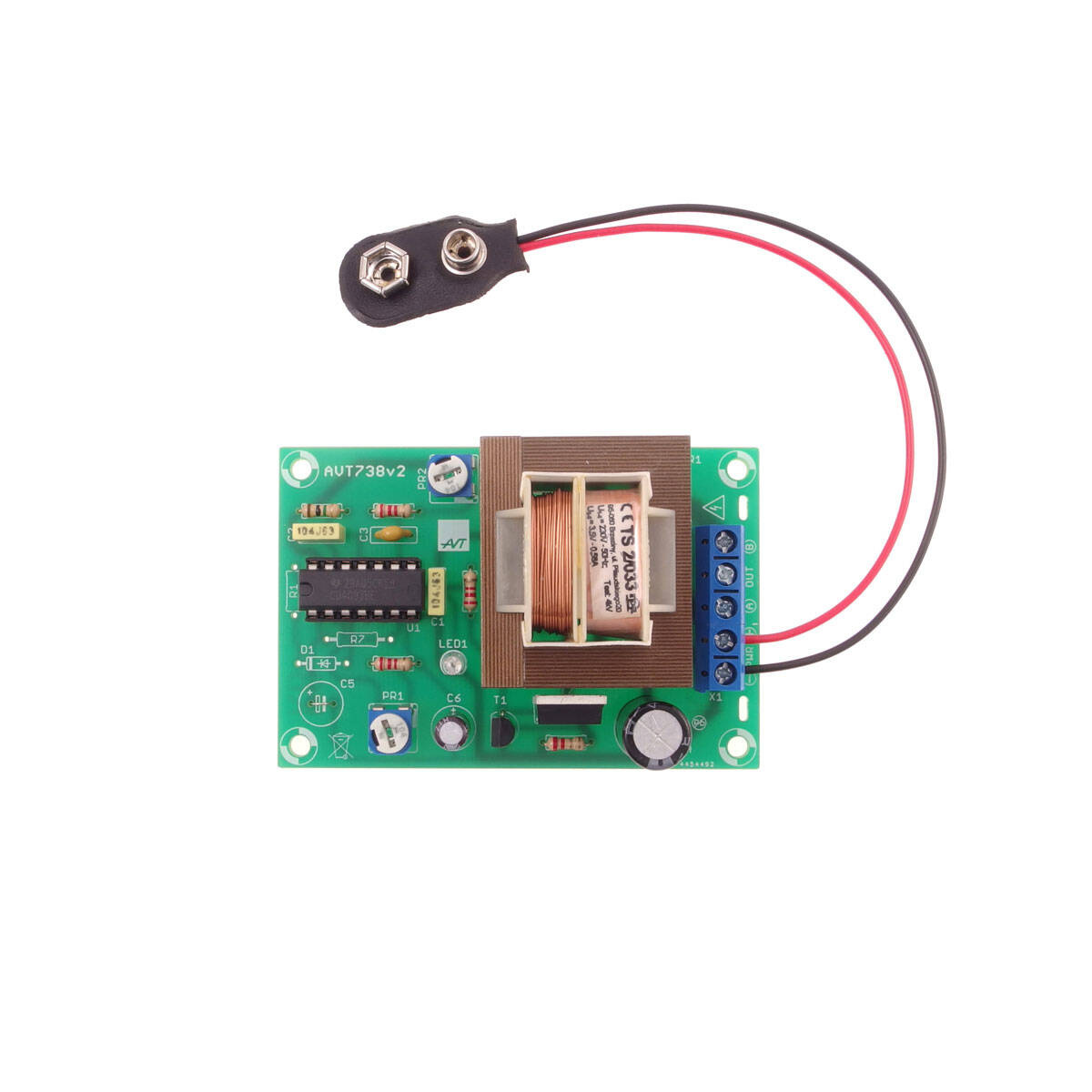

AVT738 C jest zlutowanym generatorem krótkich impulsów wysokonapięciowych. Układ wykorzystuje CMOS 4093, tranzystor MOSFET oraz transformator, a impuls wyjściowy pojawia się na punktach A i B.
Dwa potencjometry pozwalają dobrać częstotliwość powtarzania i energię impulsów, a niebieska dioda LED sygnalizuje każdy cykl pracy. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, zabezpieczenia, wykonania przewodów wyjściowych oraz montażu w izolacyjnej obudowie.
Karta techniczna
AVT738
Zlutowany generator impulsów wysokiego napięcia z CMOS 4093, IRF840, transformatorem TS2/033 lub podobnym, regulacją PR1/PR2 i sygnalizacją LED.
| Kod projektu | AVT738 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | generator impulsów wysokiego napięcia |
| Regulacja | energia impulsów i częstotliwość powtarzania |
| Sygnalizacja | niebieska dioda LED sygnalizująca każdy impuls |
| Układ sterujący | CMOS 4093 |
| Element wykonawczy | IRF840 lub podobny MOSFET wysokonapięciowy |
| Transformator | TS2/033 lub podobny transformator sieciowy |
| Zasilanie | 9 V DC z baterii |
| Wymiary płytki PCB | 76×51 mm |
Wersja
AVT738 C – zlutowany układ. Wersja zawiera zmontowany generator impulsów wysokonapięciowych przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w izolacyjnej obudowie lub stanowisku demonstracyjnym.
Notes
AVT738 C wymaga podłączenia baterii 9 V oraz przewodów wyjściowych do punktów A i B. Przewody i elektrody muszą być wykonane tak, aby nie powodowały przypadkowego zwarcia ani niekontrolowanego dotyku.
Regulację należy rozpoczynać od minimalnej energii impulsów oraz małej częstotliwości, a następnie zwiększać ustawienia stopniowo i wyłącznie w kontrolowanych warunkach.
Układ powinien pracować w izolacyjnej obudowie. Dostępne dla użytkownika powinny być tylko elementy obsługowe i zabezpieczone elektrody.
Przed każdym użyciem trzeba sprawdzić stan przewodów, izolacji, baterii oraz brak uszkodzeń mechanicznych płytki.
Uwaga: AVT738 wytwarza impulsy wysokiego napięcia. Układ służy do eksperymentów i zabawy, nie jest urządzeniem medycznym, terapeutycznym ani ochronnym. Nie należy stosować go u osób z rozrusznikiem serca, chorobami serca, zaburzeniami neurologicznymi, u dzieci ani wobec osób bez świadomej zgody. Pracę z układem należy rozpoczynać od minimalnej energii impulsów i prowadzić wyłącznie w kontrolowanych warunkach.
Najczęściej zadawane pytania
AVT738 C to zlutowany generator impulsów wysokonapięciowych. Wymaga podłączenia baterii 9 V, przewodów wyjściowych oraz montażu w izolacyjnej obudowie.
Do demonstracji działania generatora impulsów wysokiego napięcia i eksperymentów edukacyjnych prowadzonych w kontrolowanych, bezpiecznych warunkach.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego podłączenia, zabezpieczenia i montażu w izolacyjnej obudowie.
Nie. AVT738 działa sprzętowo na bramkach CMOS 4093, tranzystorach i transformatorze.
Układ jest zasilany z baterii 9 V. Należy zachować prawidłową polaryzację zasilania.
