Impulsowy generator wysokiego napięcia do eksperymentów - PCB do projektu AVT 738

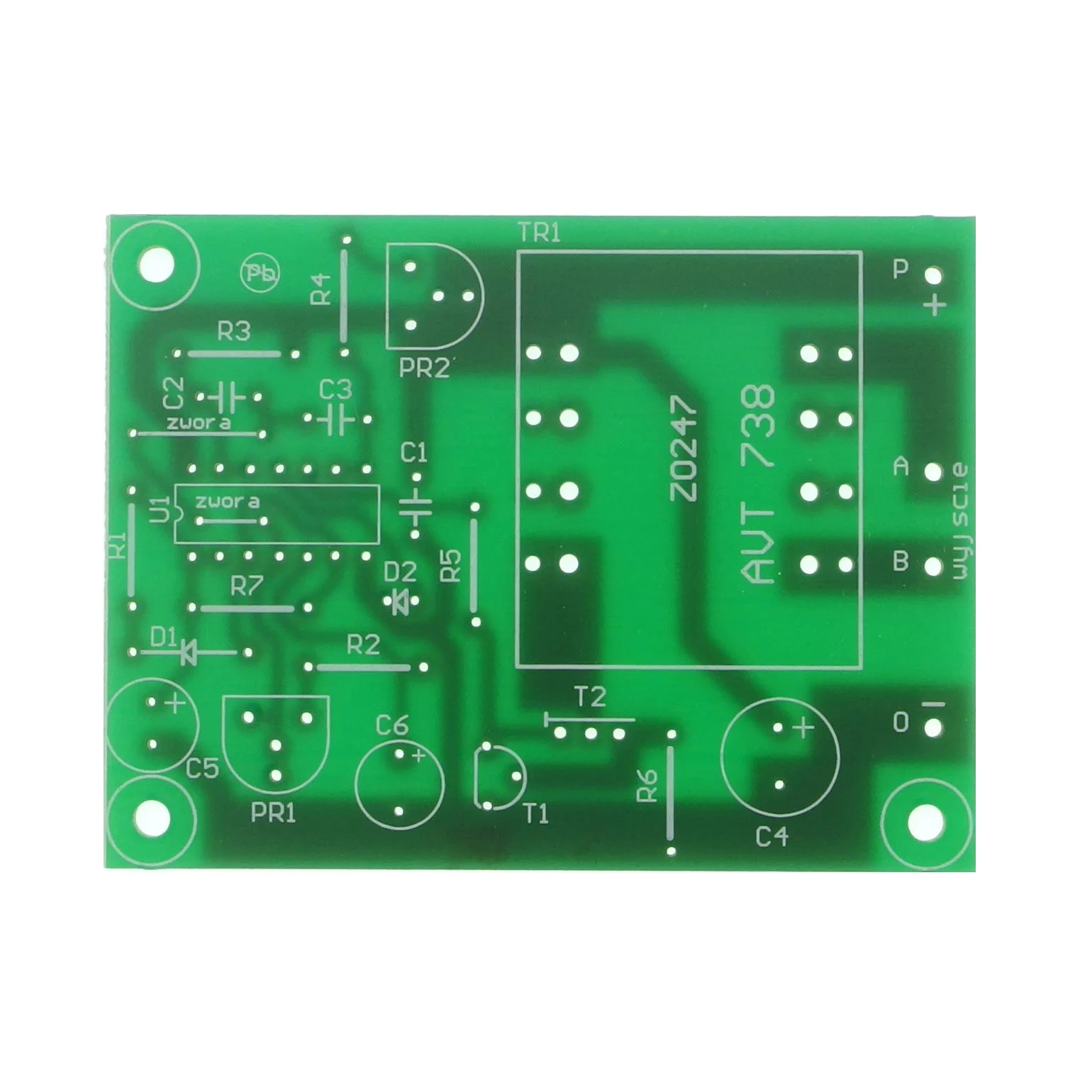

- Eksperymentalny generator wysokiego napięcia wytwarza regulowane impulsy do demonstracji, zabawy i prostych doświadczeń z elektrostymulacją. AVT738 A zawiera płytkę PCB 76×51 mm, a elementy elektroniczne należy skompletować osobno.
Regulowany generator impulsów HV - płytka PCB do AVT738
Płytka PCB do wykonania generatora impulsów wysokiego napięcia z regulacją częstotliwości i energii impulsu.
Generator krótkich impulsów wysokiego napięcia
AVT738 to generator impulsów wysokonapięciowych do eksperymentów z krótkimi impulsami elektrycznymi oraz demonstracji działania przetwornicy impulsowej z transformatorem pracującym w nietypowej konfiguracji.
Układ umożliwia osobną regulację częstotliwości powtarzania impulsów oraz ich energii. Każdy impuls jest sygnalizowany krótkim błyskiem niebieskiej diody LED. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT738
Generator krótkich impulsów wysokiego napięcia z układem CMOS 4093, tranzystorem MOSFET IRF840, transformatorem sieciowym pracującym odwrotnie i regulacją parametrów impulsu.
| Kod projektu | AVT738 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | generator impulsów wysokiego napięcia |
| Regulacja | energia impulsów i częstotliwość powtarzania |
| Sygnalizacja | niebieska dioda LED sygnalizująca każdy impuls |
| Układ sterujący | CMOS 4093 |
| Element wykonawczy | IRF840 lub podobny MOSFET wysokonapięciowy |
| Transformator | TS2/033 lub podobny transformator sieciowy |
| Zasilanie | 9 V DC z baterii |
| Wymiary płytki PCB | 76×51 mm |
Wersja
AVT738 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: w wersji podstawowej nie montować
- R2, R4, R5: 2,2 kΩ
- R3: 1 MΩ
- R6: 2,2 Ω
- R7: w wersji podstawowej nie montować
- PR1, PR2: potencjometr montażowy 100 kΩ
- C1, C2: 100 nF
- C3: 22 nF
- C4: 1000 µF / 25 V
- C5: zwora z drutu
- C6: 10–47 µF / 25 V
- D1: w wersji podstawowej nie montować
- LED1: niebieska dioda LED 3 mm
- T1: BC548 lub podobny
- T2: IRF840 lub podobny
- U1: 4093 + podstawka DIL14
- TR1: transformator sieciowy TS2/033 lub podobny
- X1: ARK2/500 + AK3/500
- Złączka baterii 9 V
- Przewód 2-żyłowy do elektrod, OUT: A, B
Notes
W podstawowej konfiguracji nie montuje się R1, R7 i D1, a zamiast C5 wlutowuje się zworę z drutu.
Wyjściem układu są punkty A i B. Przewody wyjściowe oraz ewentualne elektrody muszą być mechanicznie zabezpieczone i odizolowane od przypadkowego dotknięcia innych elementów.
Pierwsze uruchomienie należy zaczynać od minimalnej energii impulsów i najdłuższego czasu powtarzania impulsów.
Elementy oznaczone biegunowością, szczególnie kondensatory elektrolityczne, tranzystory, dioda LED i układ scalony, wymagają kontroli orientacji przed podłączeniem baterii.
Uwaga: AVT738 wytwarza impulsy wysokiego napięcia. Układ służy do eksperymentów i zabawy, nie jest urządzeniem medycznym, terapeutycznym ani ochronnym. Nie należy stosować go u osób z rozrusznikiem serca, chorobami serca, zaburzeniami neurologicznymi, u dzieci ani wobec osób bez świadomej zgody. Pracę z układem należy rozpoczynać od minimalnej energii impulsów i prowadzić wyłącznie w kontrolowanych warunkach.
Najczęściej zadawane pytania
AVT738 A zawiera wyłącznie płytkę PCB do projektu generatora impulsów wysokonapięciowych. Elementy elektroniczne z wykazu należy skompletować osobno.
Do demonstracji działania generatora impulsów wysokiego napięcia, eksperymentów edukacyjnych z przetwornicą impulsową i bezpiecznie nadzorowanych doświadczeń z krótkimi impulsami elektrycznymi.
Nie. Układ działa sprzętowo na bramkach CMOS 4093, tranzystorach i transformatorze.
PR1 reguluje częstotliwość powtarzania impulsów, a PR2 wpływa na energię pojedynczego impulsu.
Układ jest zasilany z baterii 9 V.
