Immobilizer samochodowy Touch Memory - PCB i mikroprocesor do projektu AVT 2847
- Dodaje nietypowe zabezpieczenie zapłonu z identyfikacją pastylką Dallas DS1990 i funkcją AntiCarJack. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler.
Immobilizer samochodowy Touch Memory – zabezpieczenie zapłonu AVT2847
Układ umożliwia wykonanie dodatkowego immobilizera z identyfikacją pastylką Dallas DS1990 i funkcją AntiCarJack.
Dodatkowe zabezpieczenie samochodu z kluczem Touch Memory
AVT2847 pozwala zbudować dodatkowy immobilizer samochodowy odcinający wybrany obwód pojazdu, na przykład zasilanie pompy paliwa, wtryskiwaczy lub cewki zapłonowej. Identyfikacja użytkownika odbywa się przez czytnik Touch Memory i pastylki Dallas DS1990, których numery są zapisywane w pamięci mikrokontrolera.
Projekt sprawdza się jako nietypowe, trudniejsze do przewidzenia zabezpieczenie uzupełniające fabryczny immobilizer lub autoalarm. Układ może współpracować z dodatkowym sygnałem blokującym z innego urządzenia zabezpieczającego, a także realizować prostą funkcję AntiCarJack przez wykorzystanie sygnałów z instalacji pojazdu.
Karta techniczna
AVT2847
Immobilizer z czytnikiem Touch Memory, pamięcią kodów pastylek DS1990, przekaźnikiem odcinającym i sygnalizacją LED oraz buzzerem.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | immobilizer samochodowy z funkcją AntiCarJack |
| Identyfikacja użytkownika | czytnik Touch Memory i pastylki Dallas DS1990 |
| Liczba zapisywanych kluczy | maksymalnie 3 pastylki DS1990 |
| Mikrokontroler | ATtiny26, zaprogramowany w wersji A+ |
| Układ resetu | DS1813 |
| Element wykonawczy | przekaźnik RM96 5 V |
| Sygnalizacja | czytnik Touch Memory z diodą LED oraz buzzer piezo z generatorem 5 V |
| Stabilizator zasilania | 7805 |
| Zabezpieczenie zasilania | dioda 1N4007 przed odwrotnym podłączeniem zasilania |
| Wejście dodatkowej blokady | CON6, wyzwalanie zboczem opadającym lub narastającym |
| Wyjście obwodu odcinanego | CON3, obwód załączany lub rozłączany przez przekaźnik |
| Złącze awaryjne / serwisowe | CON4, możliwość podłączenia ukrytego gniazda minijack stereo |
| Obudowa z dokumentacji | KM35B |
| Wymiary płytki PCB | 52×80 mm |

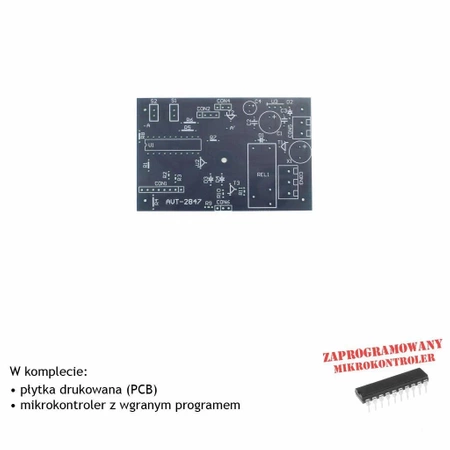

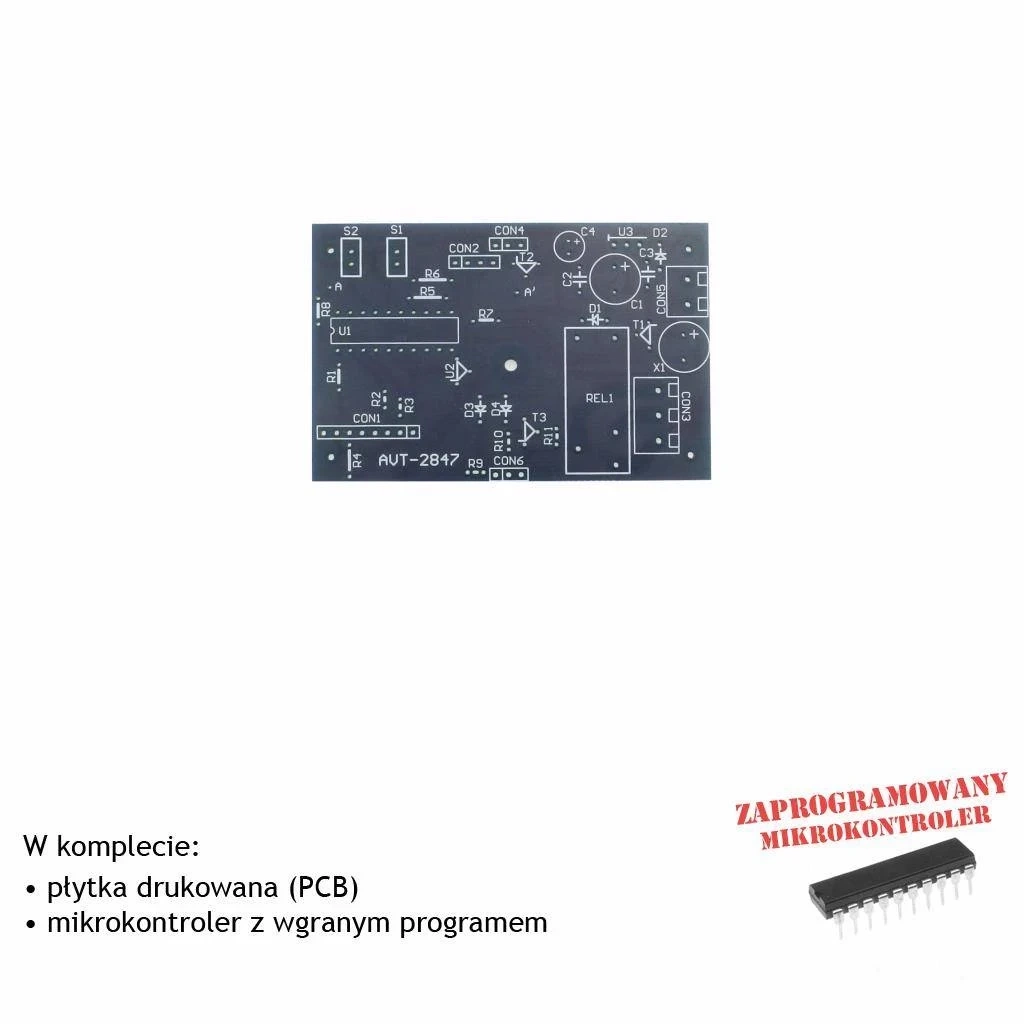

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT2847 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny26 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1-R4: 330 Ω
- R5, R9: 1 kΩ
- R6: 3,3 kΩ
- R7, R8: 4,7 kΩ
- R10, R11: 5,1 kΩ
- C1: 470 µF / 25 V
- C2, C3: 100 nF ceramiczne
- C4: 100 µF / 25 V
- D1, D3, D4: 1N4148
- D2: 1N4007
- T1-T3: BC548
- U1: ATtiny26
- U2: DS1813
- U3: 7805
- X1: brzęczyk piezo z generatorem 5 V
- REL1: przekaźnik RM96 5 V
- CON1: gniazdo goldpin
- CON2, CON4, CON6, S1, S2: listwa goldpin
- CON3: ARK3
- CON5: ARK2
- Czytnik Touch Memory z diodą LED
- Gniazdo minijack stereo
- Pastylki Dallas DS1990 x 2 sztuki
- Wtyki minijack stereo
- Obudowa KM35B
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATtiny26 do podstawowego uruchomienia projektu.
Przy pierwszym uruchomieniu, gdy pamięć EEPROM nie zawiera jeszcze żadnego klucza, program automatycznie przechodzi do procedury zapisu pastylek DS1990. Można zapisać maksymalnie trzy klucze.
Układ wymaga wykonania jednej zwory przewodem między punktami A i A’. Dokumentacja zaleca też dobre zabezpieczenie urządzenia zamontowanego w samochodzie przed wpływem warunków atmosferycznych.
Uwaga: Montaż w samochodzie wymaga prawidłowego dobrania obwodu odcinanego i zabezpieczenia układu przed wilgocią, temperaturą oraz przeciążeniem przekaźnika. Nieprawidłowe wpięcie immobilizera w instalację pojazdu może unieruchomić samochód albo uszkodzić elementy instalacji.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny26. Pozostałe elementy trzeba skompletować osobno.
Układ weryfikuje pastylkę Dallas DS1990 przyłożoną do czytnika Touch Memory. Poprawny klucz przełącza stan przekaźnika, który może załączać albo rozłączać wybrany obwód pojazdu.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Rezystory, kondensatory, przekaźnik, czytnik Touch Memory, pastylki DS1990, złącza, buzzer, obudowę i pozostałe elementy należy dobrać osobno według wykazu.
Program pozwala zapisać maksymalnie trzy pastylki Dallas DS1990, co wystarcza do przygotowania kilku kluczy użytkownika.
