- Sterownik LED RGB 12 V z 7 efektami, wejściem mikrofonowym, LINE IN i trzema kanałami wyjściowymi po 3 A. AVT1853 B to KIT DIY z PCB i elementami do lutowania.
Sterownik muzyczny LED RGB 12 V - KIT DIY AVT1853
KIT DIY iluminofonii LED RGB do taśm i modułów RGB sterowanych sygnałem audio.
Kolorowe efekty LED RGB w rytm muzyki

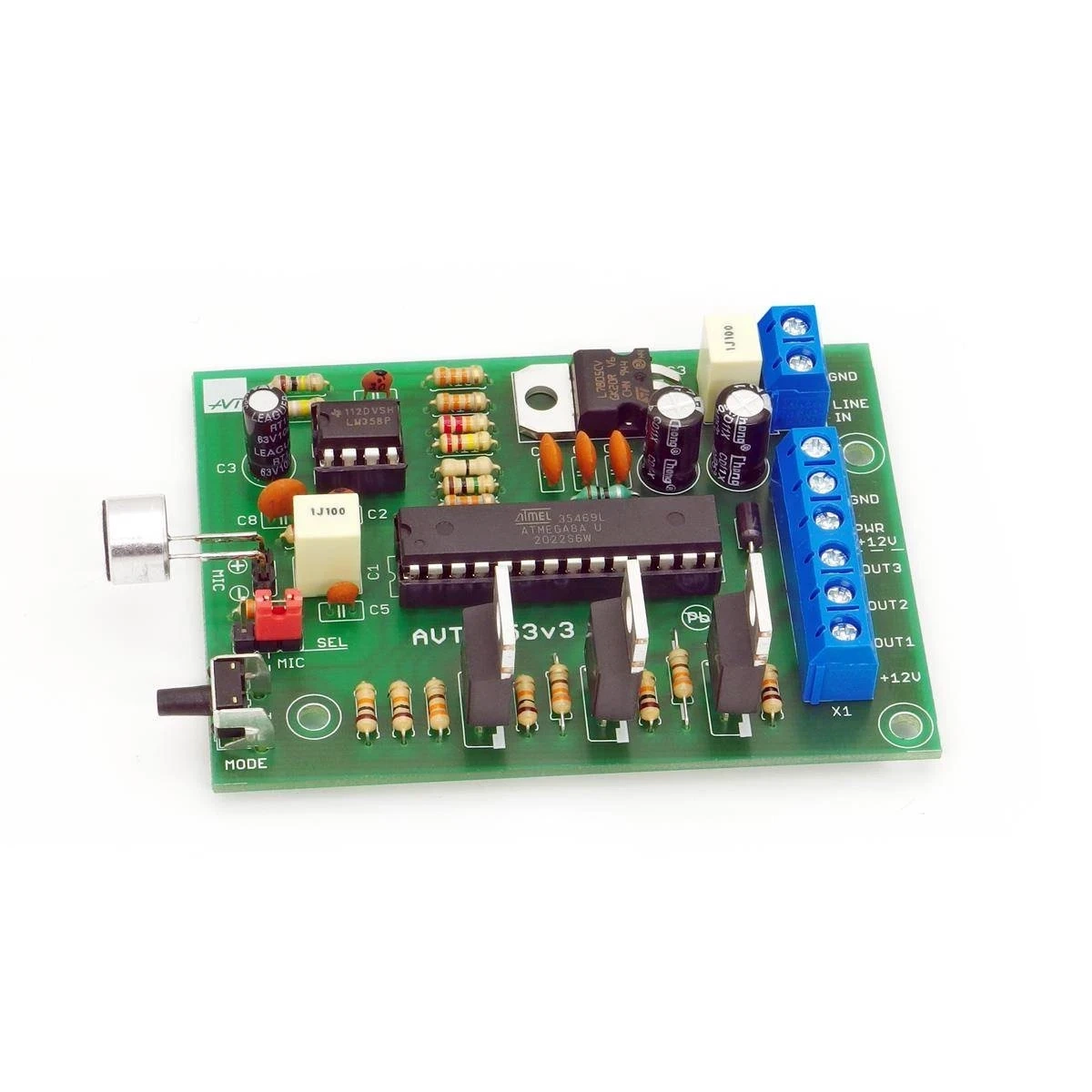

AVT1853 pozwala wykonać iluminofonię RGB do taśm LED i modułów RGB. Układ analizuje sygnał audio i steruje trzema kanałami świetlnymi, dzięki czemu światło reaguje na muzykę oraz może pracować w trybach kolorów stałych i efektów.
Sygnał audio można podać przez gniazdo LINE IN albo odebrać mikrofonem elektretowym. Trzy wyjścia tranzystorowe BUZ11 umożliwiają sterowanie kanałami RGB o obciążeniu do 3 A każdy. AVT1853 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1853
Iluminofonia LED RGB 12 V z wejściem mikrofonowym, LINE IN i trzema kanałami wyjściowymi do taśm lub modułów RGB.
| Kod projektu | AVT1853 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | sterowanie taśmą lub modułem LED RGB w rytm muzyki |
| Zasilanie | 12 V DC |
| Wejścia audio | LINE IN lub mikrofon MIC, wybór zworką SEL |
| Liczba efektów | 7 trybów do wyboru |
| Zakresy analizy audio | niskie 500 Hz–2 kHz, średnie 6–7 kHz, wysokie 13–14 kHz |
| Wyjścia RGB | 3 kanały tranzystorowe, T1–T3 BUZ11 |
| Obciążenie kanału | 3 A na kanał |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Płytka PCB | 79×58 mm |
Wersja

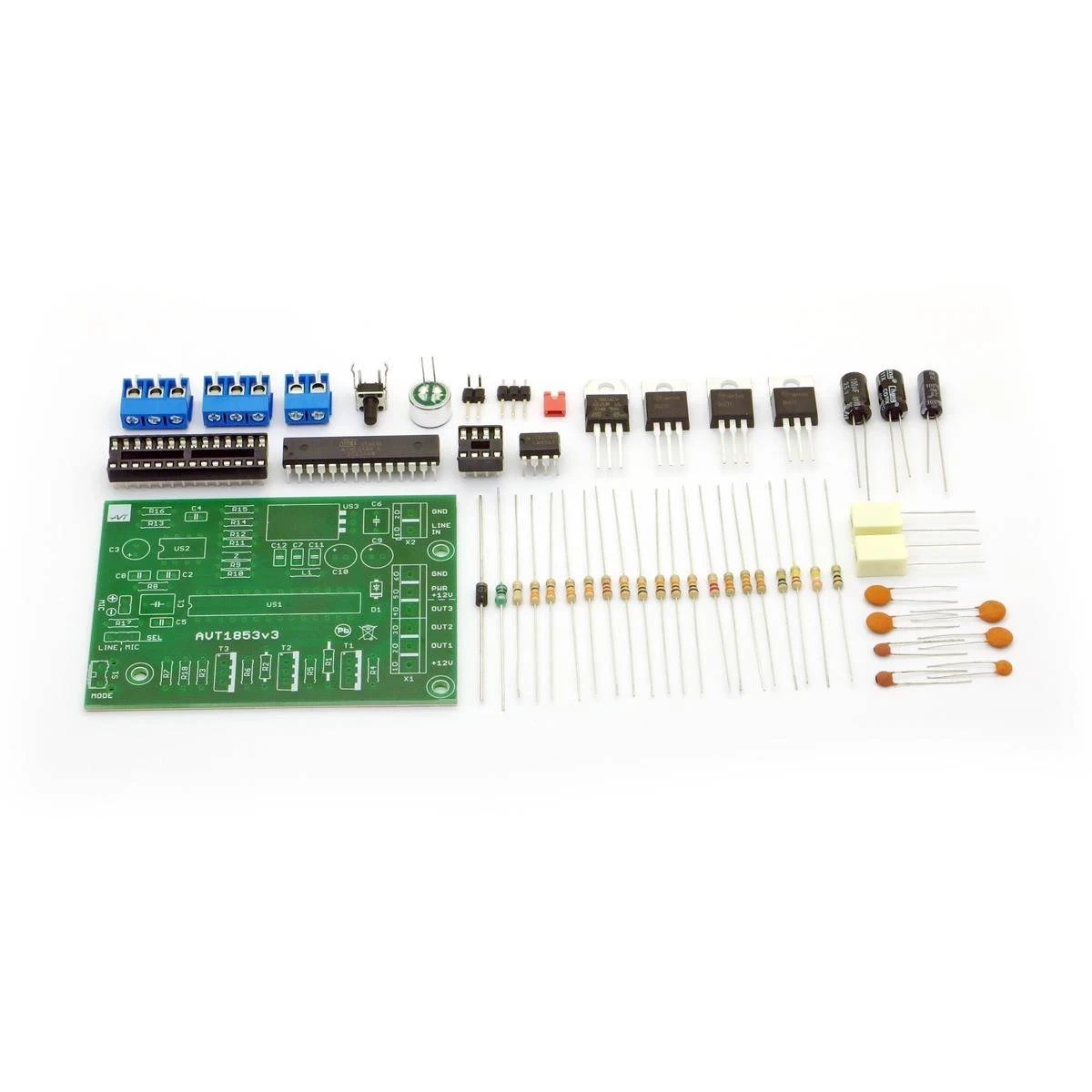

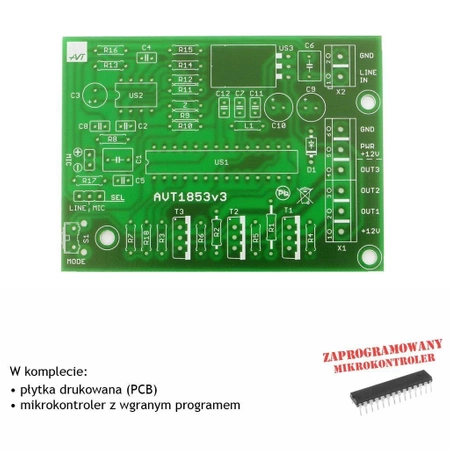

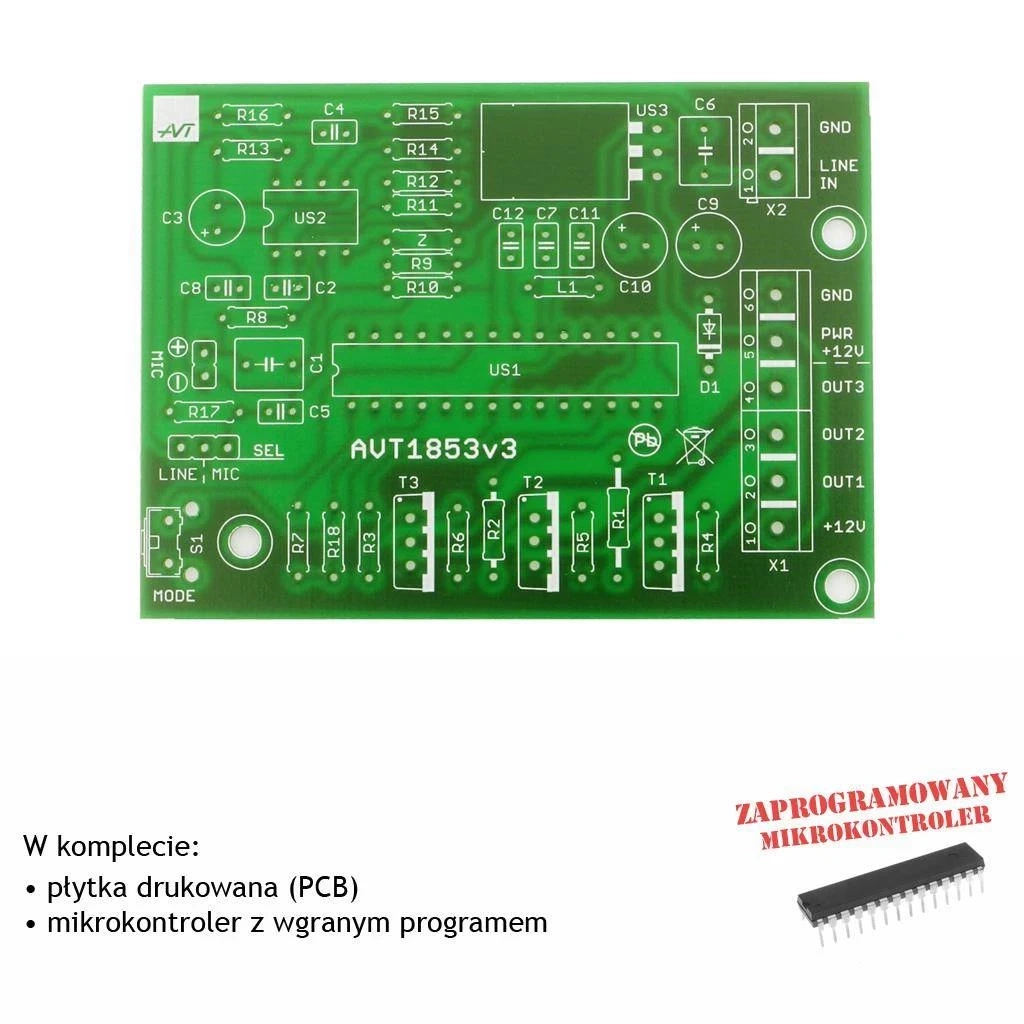

AVT1853 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATmega8, wzmacniacz LM358, stabilizator 7805, tranzystory mocy BUZ11, mikrofon elektretowy, złącza, zworkę SEL, przycisk MODE oraz elementy bierne do wykonania iluminofonii RGB.
Notes
Źródło sygnału audio wybiera się zworką SEL: wejście CINCH/RCA LINE IN albo mikrofon MIC.
Program MODE wybierany przyciskiem S1 obejmuje iluminofonię, wyłączenie, kolory stałe oraz zmianę losową koloru w rytm basu.
Wejście LINE IN jest przeznaczone dla typowego sygnału audio około 0,7 V, np. z wyjścia słuchawkowego.
Trzy kanały wyjściowe sterują taśmą lub modułem RGB przez tranzystory mocy. Przy większym obciążeniu trzeba zadbać o przekrój przewodów, chłodzenie tranzystorów i wydajność zasilacza 12 V DC.
Uwaga: przed podłączeniem sprawdź polaryzację zasilania, zgodność taśmy RGB z napięciem 12 V DC oraz prąd każdego kanału. Przekroczenie 3 A na kanał, zwarcie wyjścia albo zbyt słaby zasilacz mogą uszkodzić sterownik, taśmę LED lub źródło zasilania.
Najczęściej zadawane pytania
AVT1853 B to KIT DIY z płytką PCB i elementami do zlutowania iluminofonii RGB. Zawiera m.in. zaprogramowany ATmega8, LM358, BUZ11, mikrofon, złącza i elementy bierne.
Tak. Można użyć mikrofonu elektretowego MIC i wybrać go zworką SEL jako źródło sygnału audio.
Układ współpracuje z taśmami LED RGB lub modułami RGB zasilanymi 12 V DC, przy obciążeniu do 3 A na każdy kanał.
Instrukcja AVT1853 podaje 7 efektów do wyboru, w tym iluminofonię, wyłączenie, kolory stałe oraz losową zmianę koloru w rytm basu.
Potrzebny jest zasilacz 12 V DC dobrany do poboru prądu taśmy RGB oraz zapasu prądowego dla trzech kanałów.
