Oscyloskop tabletowy łączący cztery przyrządy w obudowie o masie 1,2 kg

Pomiar poza warsztatem oznacza zwykle przewożenie oscyloskopu, generatora i multimetru wraz z zasilaczami. TO1254D mieści te trzy przyrządy w obudowie o wymiarach 248 × 176 × 54 mm i masie 1,2 kg, zasilanej z wbudowanych akumulatorów o łącznej pojemności 10 400 mAh, więc do pracy nie jest potrzebne gniazdo sieciowe.

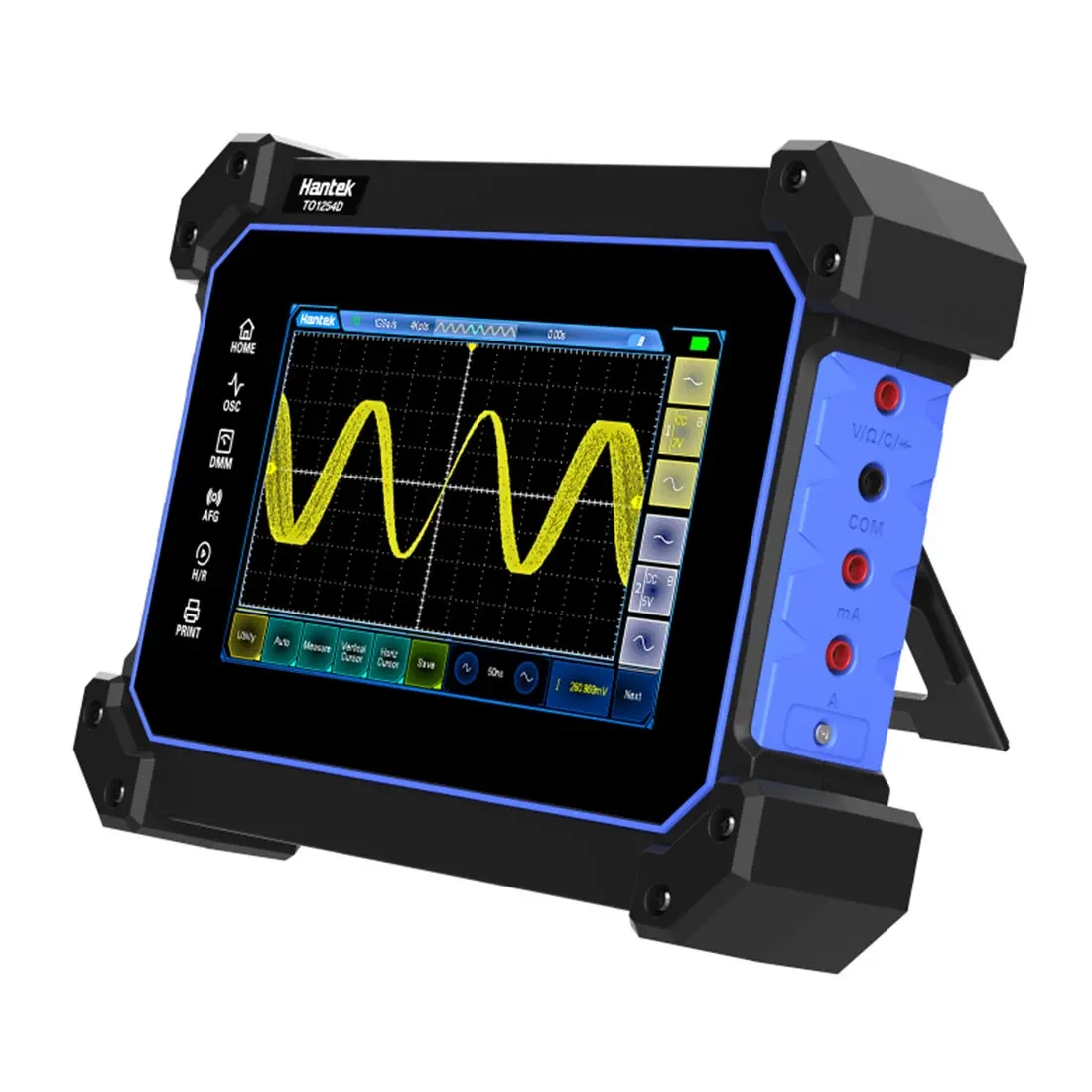

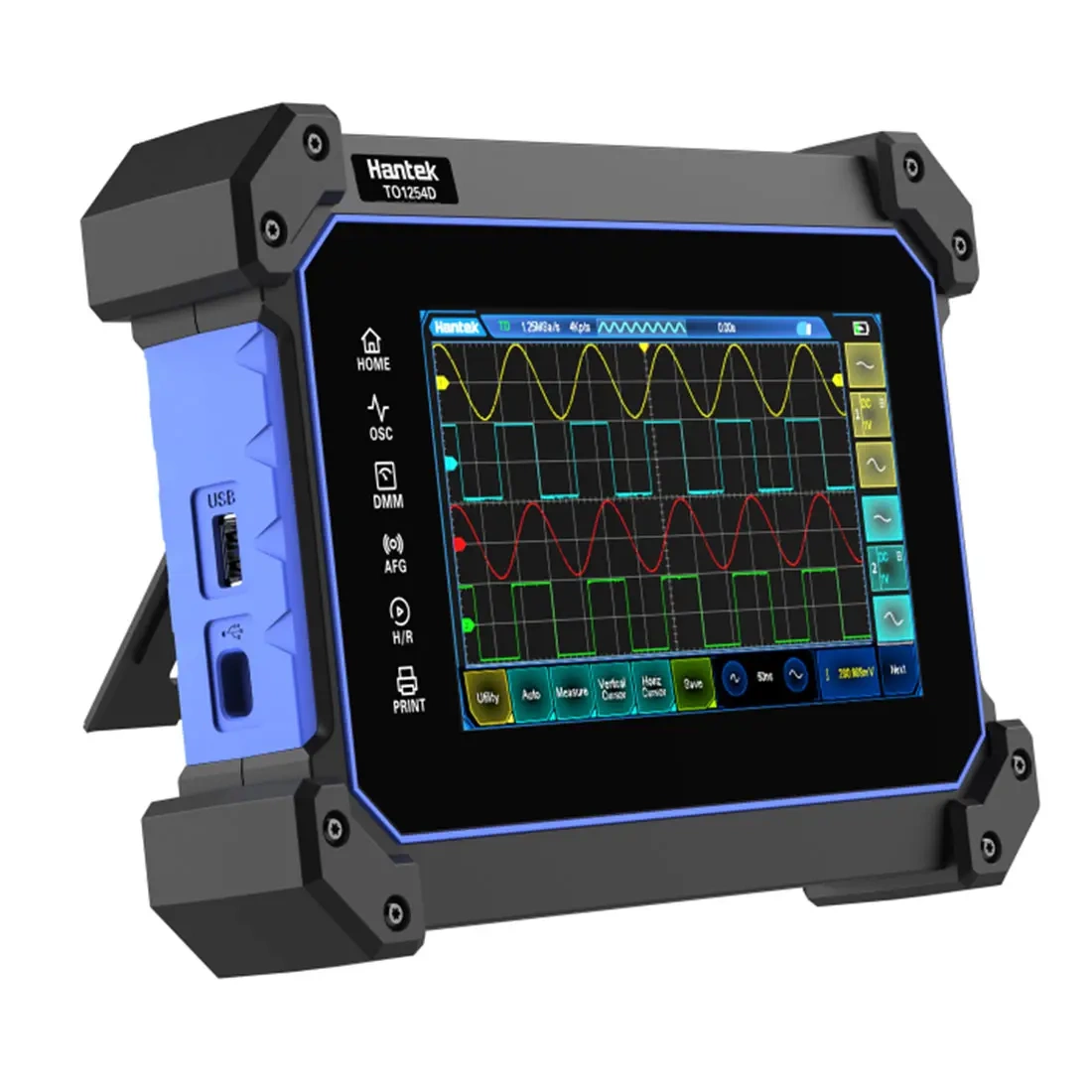

Tor oscyloskopowy ma cztery kanały o paśmie 250 MHz, próbkowanie 1 GSa/s i pamięć 8 Mpts, czyli parametry przyrządu stacjonarnego. Multimetr mierzy w trybie True RMS napięcie do 600 V, prąd do 10 A, rezystancję do 40 MΩ i pojemność do 100 µF. Generator daje sinus do 25 MHz z modulacją AM i FM.

Zastosowania

• serwis w terenie, gdzie nie ma dostępu do gniazda sieciowego
• równoczesna obserwacja czterech przebiegów w instalacji
• pomiary napięcia, prądu i rezystancji bez przenoszenia osobnego multimetru
• uruchamianie układów wymagających jednocześnie pomiaru i pobudzenia
• praca serwisowa u klienta i przeglądy instalacji

Specyfikacja techniczna

Tor analogowy

• liczba kanałów: 4
• pasmo: 250 MHz, z możliwością ograniczenia do 20 MHz na każdym kanale osobno
• czułość pionowa: 2 mV/div do 10 V/div
• rozdzielczość pionowa: 8 bitów
• impedancja wejściowa: 1 MΩ ±2%, 18 pF ±3 pF
• izolacja między kanałami: 40 dB
• kategoria pomiarowa: 300 V CAT II
• maksymalne napięcie wejściowe: 300 V RMS przy sondzie 10X

Akwizycja i wyzwalanie

• częstotliwość próbkowania: 1 GSa/s
• pamięć: 8 Mpts
• podstawa czasu: 2 ns/div do 100 s/div
• tryby akwizycji: Normal, Average, Peak, High Resolution
• rodzaje wyzwalania: zbocze, szerokość impulsu, wideo NTSC, PAL i HDTV, timeout, nachylenie, różnicowe

Generator przebiegów

• kanały: 1
• pasmo: 25 MHz dla sinusa, 10 MHz dla prostokąta, 1 MHz dla trójkąta
• rozdzielczość pionowa: 12 bitów
• amplituda: do 6 Vpp przy wysokiej impedancji, do 3 Vpp przy 50 Ω
• modulacja: AM i FM w zakresie od 1 Hz do 50 kHz

Analizator widma

• funkcja: analiza widma sygnału
• obsługa: z tego samego toru wejściowego co oscyloskop

Multimetr

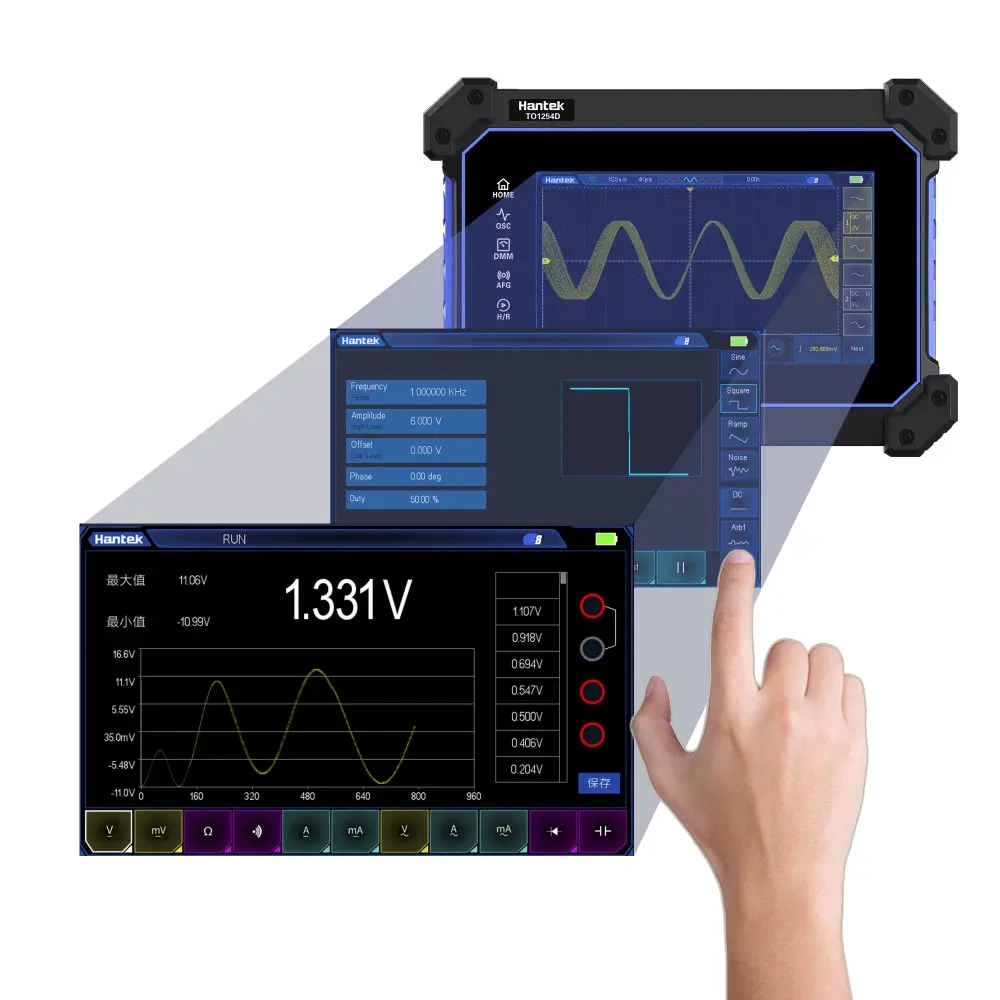

• rozdzielczość: 4000 punktów, pomiar True RMS
• napięcie stałe: do 600 V, dokładność ±(1% + 2 cyfry)
• napięcie przemienne: do 600 V, dokładność ±(1,5% + 5 cyfr)
• prąd stały i przemienny: do 10 A
• rezystancja: do 40 MΩ
• pojemność: do 100 µF
• pozostałe funkcje: test diody i ciągłości obwodu

Zasilanie i obudowa

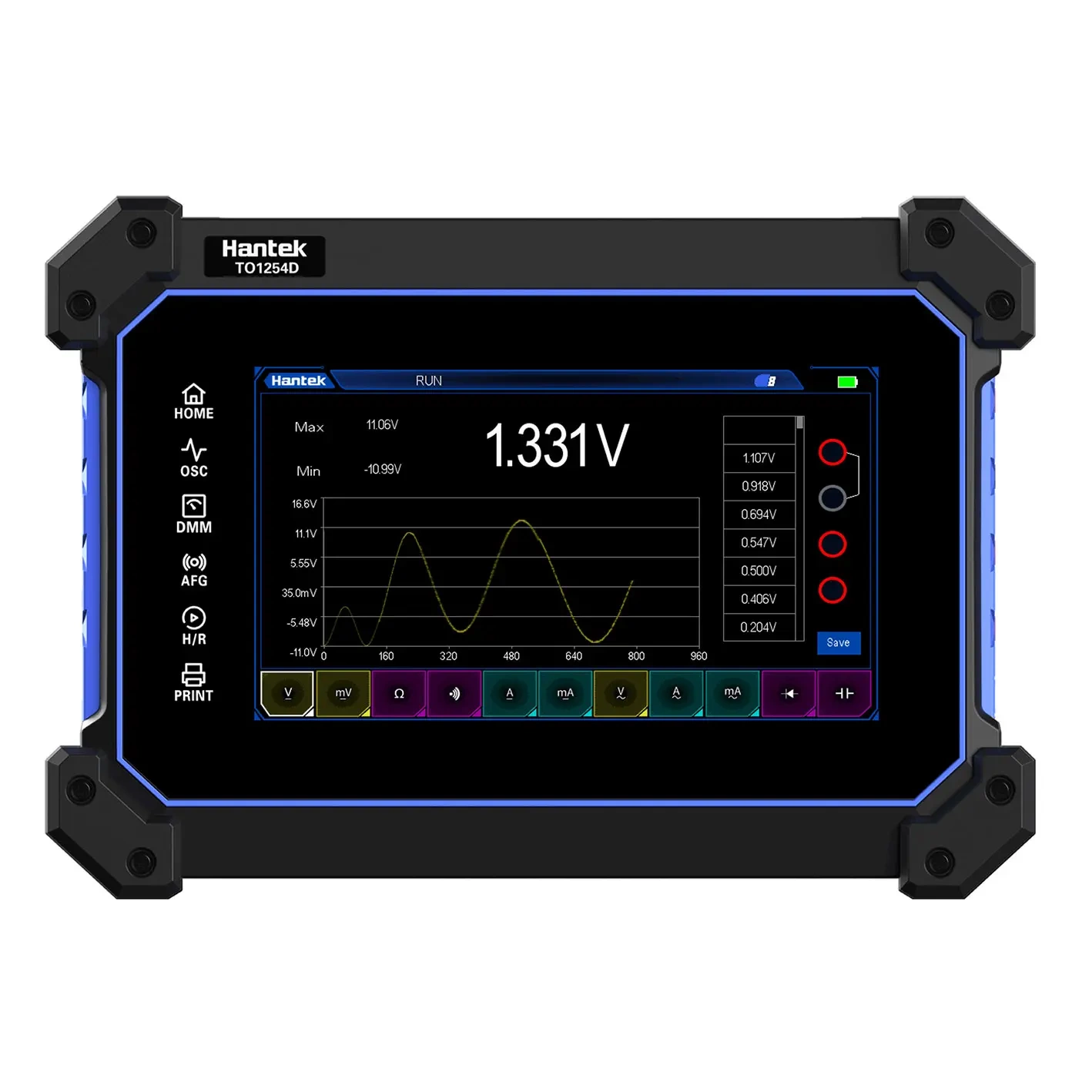

• wyświetlacz: 7 cali TFT dotykowy, 800 × 480 pikseli
• akumulator: 4 ogniwa 3,7 V 2600 mAh równolegle, wymienny
• ładowanie: szybkie, złącze USB-C, ładowarka 18 W
• czuwanie: do pół roku wg producenta
• zasilanie zewnętrzne: 100 do 240 V AC albo 5 V, 9 V lub 12 V DC
• pobór mocy: poniżej 8 W
• złącza: USB Host i USB Device
• obudowa: ABS, odporna na wstrząsy, z odchylaną podpórką
• chłodzenie: konwekcja naturalna
• wymiary: 248 × 176 × 54 mm
• masa: 1,2 kg z akumulatorami

W zestawie

• oscyloskop Hantek TO1254D
• sondy oscyloskopowe
• przewody pomiarowe do multimetru
• zasilacz
• kabel USB
• instrukcja obsługi

Co oznacza izolacja między kanałami 40 dB

Kanały oscyloskopu nie są całkowicie od siebie odseparowane: część sygnału z jednego wejścia przenika do sąsiedniego przez pojemności montażowe i wspólne masy. Izolacja 40 dB oznacza, że przeniknięcie jest stukrotnie słabsze od sygnału źródłowego, czyli przebieg o amplitudzie 10 V wywoła na sąsiednim kanale zakłócenie rzędu 100 mV.

W praktyce ma to znaczenie przy jednoczesnym oglądaniu sygnału dużego i małego. Kiedy na jednym kanale jest przebieg mocy, a na drugim sygnał czujnika o amplitudzie kilkuset miliwoltów, przesłuch może być mylnie odczytany jako zakłócenie w badanym układzie. Warto wtedy odłączyć sondę od kanału z sygnałem dużym i sprawdzić, czy zakłócenie na małym pozostaje.
