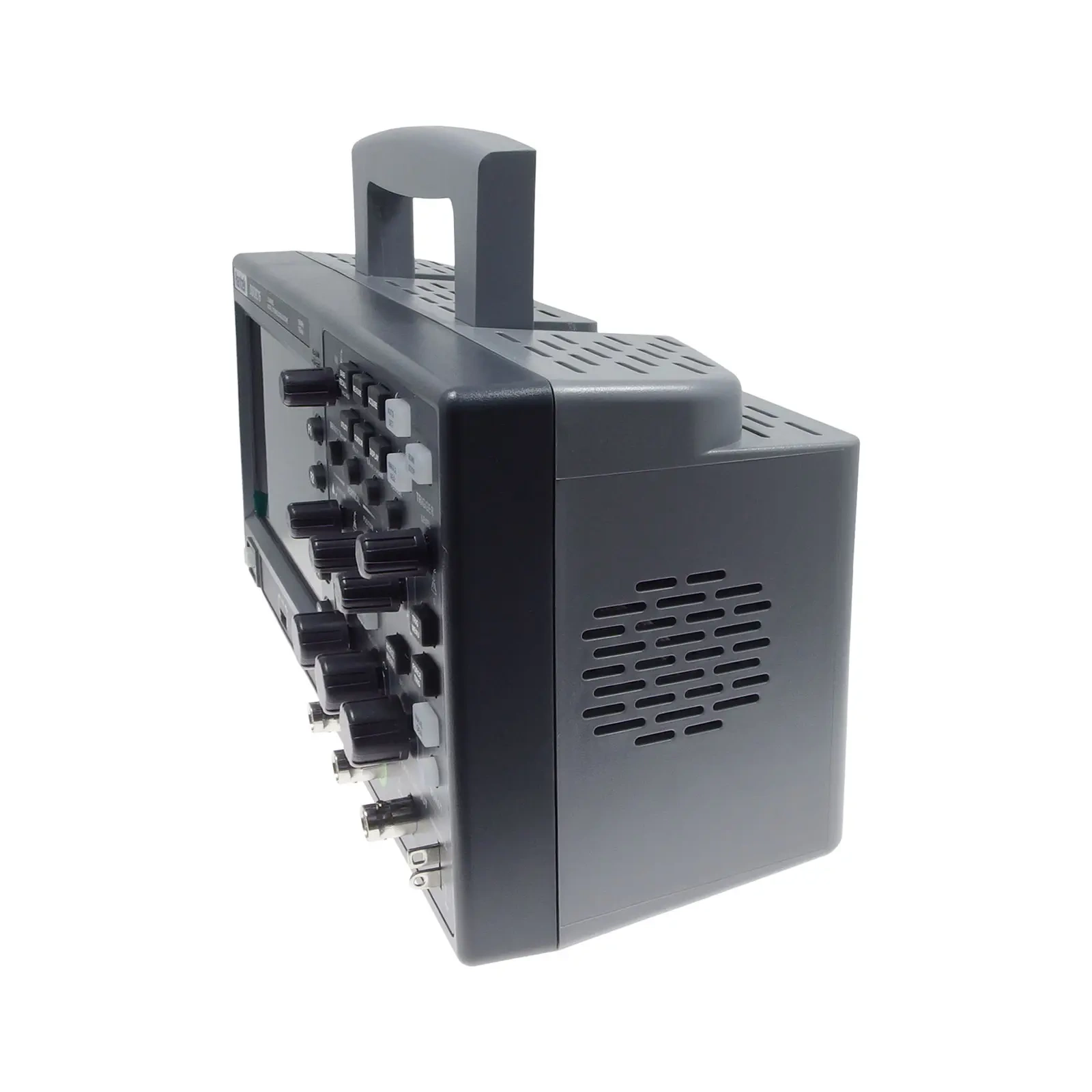

Oscyloskop 150 MHz z generatorem przebiegów dowolnych i dekodowaniem protokołów

Model łączy najszersze pasmo w serii z wbudowanym źródłem sygnału. Tor analogowy 150 MHz ma czas narastania 2,3 ns, a jednokanałowy generator daje sinus do 25 MHz i prostokąt do 10 MHz, więc pobudzenie badanego układu i pomiar odpowiedzi odbywają się z jednego urządzenia.

Przy uruchamianiu transmisji szeregowej wyzwalanie można ustawić na zdarzenie w ramce, a nie na samo zbocze. Przyrząd dekoduje RS232/UART, I2C, SPI, CAN i LIN i wyświetla zawartość ramek nad przebiegiem, co pozwala odczytać przesłany bajt bez ręcznego liczenia bitów na ekranie.

Zastosowania

• uruchamianie układów z mikrokontrolerem i podglądem transmisji na I2C, SPI lub UART
• diagnostyka magistrali CAN i LIN w instalacjach pojazdowych po stronie sygnałowej
• badanie odpowiedzi filtrów i wzmacniaczy z użyciem wbudowanego generatora
• pomiary warsztatowe i serwisowe w zakresie napięć do 300 V CAT II
• zajęcia laboratoryjne, gdzie jedno stanowisko musi obsłużyć pomiar i pobudzenie

Specyfikacja techniczna

Tor analogowy

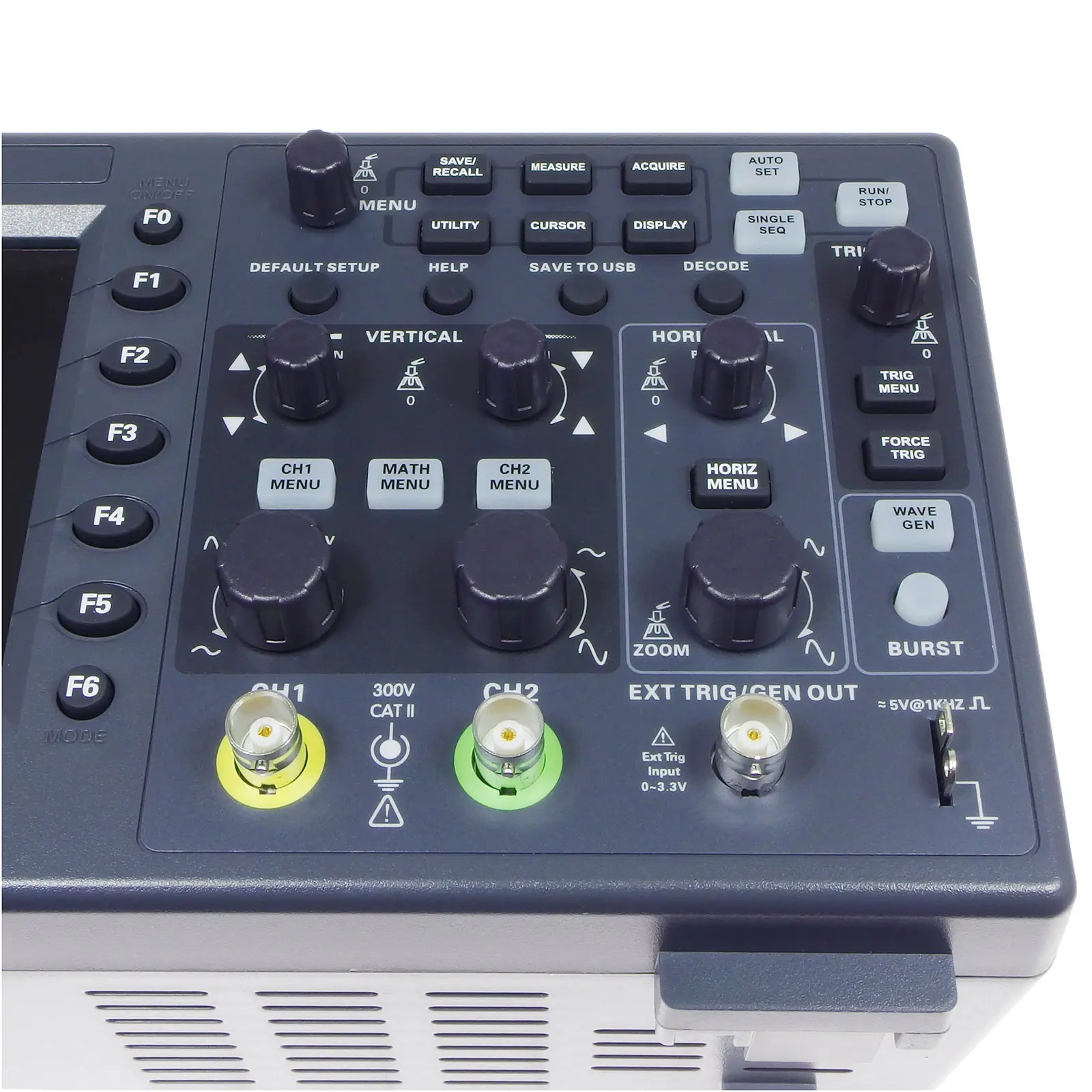

• liczba kanałów: 2, z niezależnymi pokrętłami
• pasmo: 150 MHz
• czas narastania: 2,3 ns
• czułość pionowa: 2 mV/div do 10 V/div
• rozdzielczość pionowa: 8 bitów, do 12 bitów w trybie wysokiej rozdzielczości
• impedancja wejściowa: 1 MΩ ±2%, równolegle 20 pF ±3 pF
• kategoria pomiarowa: 300 V CAT II
• maksymalne napięcie wejściowe: 300 V RMS przy sondzie 10X

Akwizycja

• częstotliwość próbkowania: 1 GSa/s na jednym kanale, 500 MSa/s na dwóch
• pamięć: 8 Mpts na jednym kanale, 4 Mpts na dwóch
• podstawa czasu: 2 ns/div do 100 s/div
• tryby: Y-T, X-Y, Roll
• uśrednianie: 4 do 128 przebiegów

Wyzwalanie i dekodowanie

• rodzaje wyzwalania: 14, w tym zbocze, szerokość impulsu, wideo, nachylenie, okno, wzorzec, interwał
• wyzwalanie protokołami: UART, LIN, CAN, SPI, I2C
• dekodowanie magistral: RS232/UART, I2C, SPI, CAN, LIN
• zakres holdoff: 8 ns do 10 s

Generator przebiegów

• kanały: 1
• pasmo: 25 MHz dla sinusa, 10 MHz dla prostokąta
• próbkowanie i rozdzielczość: 200 MSa/s, 12 bitów
• amplituda: 10 mV do 7 Vpp przy wysokiej impedancji, 5 mV do 3,5 Vpp przy 50 Ω
• przebiegi własne: 4 pamięci po 4 kSa

Pomiary i obsługa

• pomiary automatyczne: 32, ze statystyką w czasie rzeczywistym
• woltomierz i częstościomierz: DVM 3-cyfrowy, licznik sprzętowy 6-cyfrowy
• operacje matematyczne: +, -, ×, ÷, FFT z sześcioma oknami
• wyświetlacz: 7 cali TFT, 800 × 480 pikseli

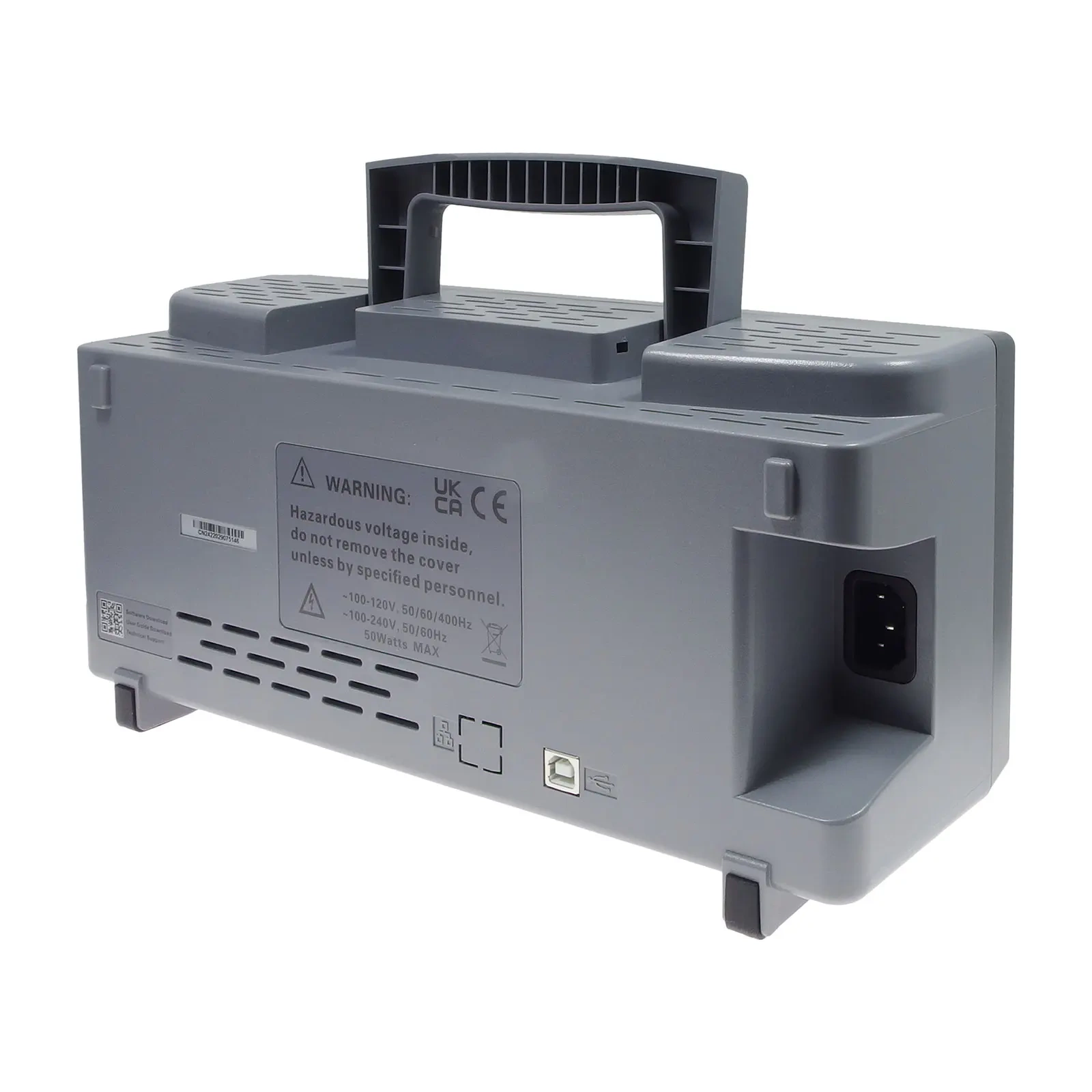

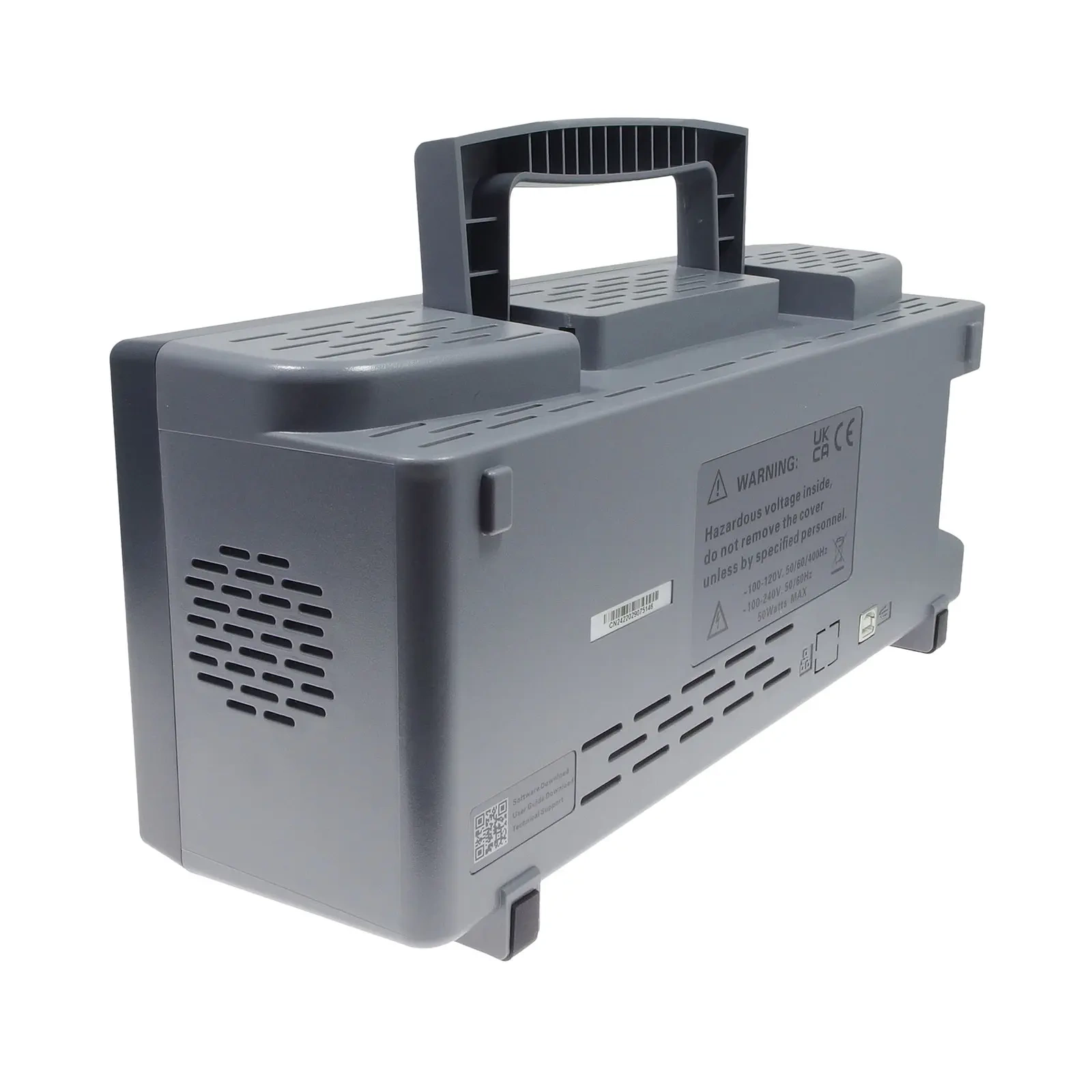

• złącza: USB Host i USB Device
• sterowanie zdalne: polecenia SCPI
• pobór mocy: poniżej 30 W
• wymiary: 318 × 110 × 150 mm

W zestawie

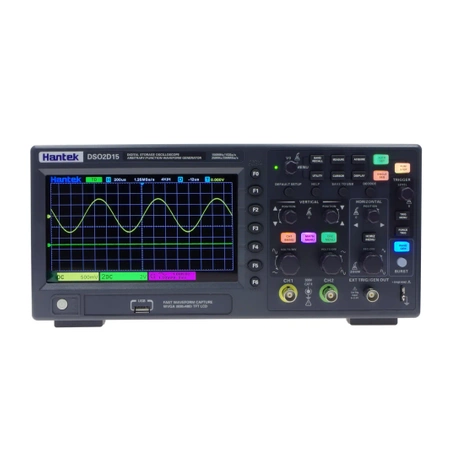

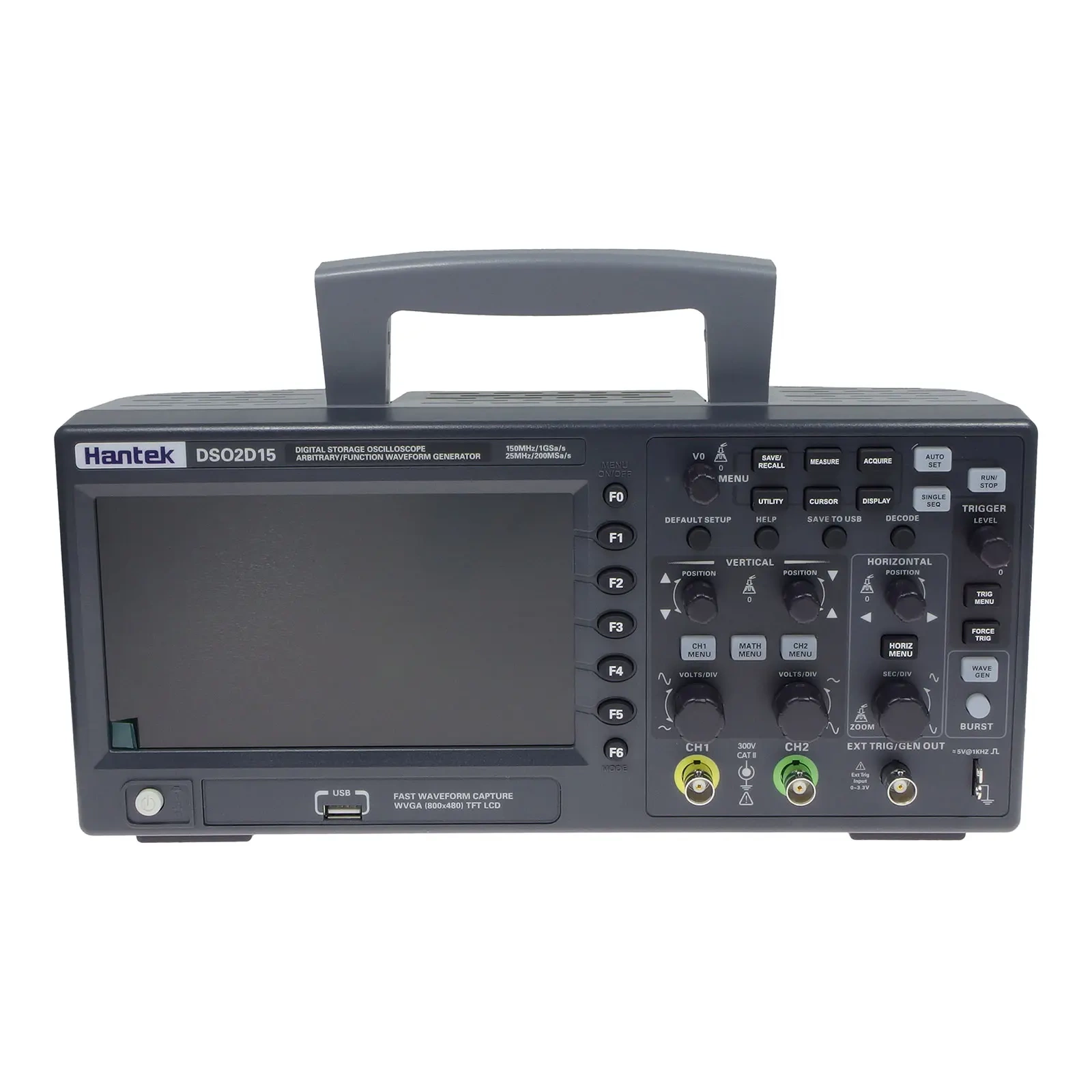

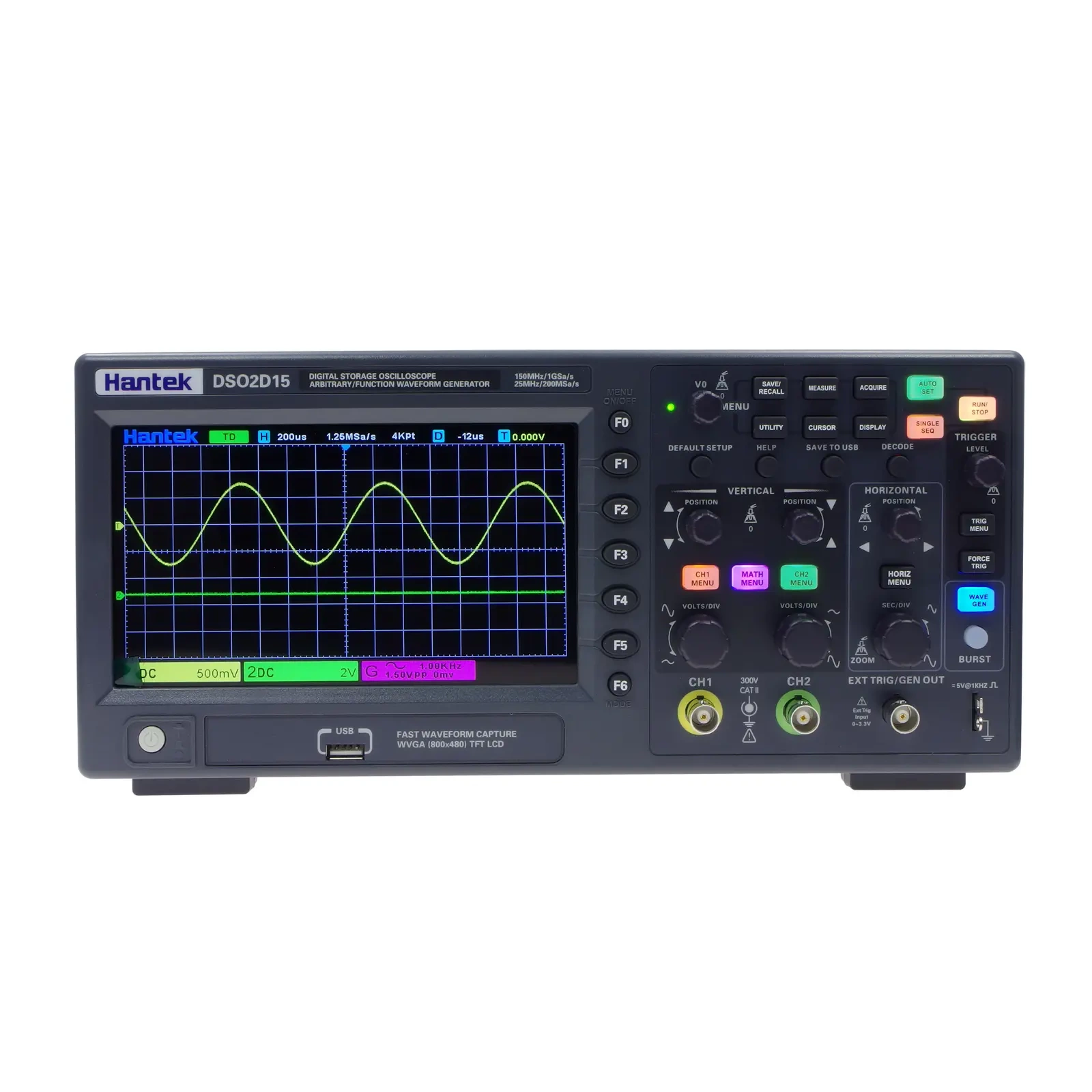

• oscyloskop Hantek DSO2D15
• sondy oscyloskopowe 1X/10X
• przewód BNC zakończony krokodylkami
• kabel USB
• kabel zasilający
• instrukcja obsługi

Wyzwalanie na zdarzeniu w ramce zamiast na zboczu

Przy szukaniu sporadycznego błędu transmisji wyzwalanie zboczem jest bezużyteczne, bo przyrząd trafia w losowy bit i obraz na ekranie się nie ustala. Wyzwalanie protokołem pozwala zatrzymać przechwycenie dokładnie na zdarzeniu: na błędzie parzystości w UART, na braku potwierdzenia w I2C, na ramce błędu w CAN albo na konkretnym identyfikatorze.

Warunkiem poprawnego dekodowania jest ustawienie progu logicznego i prędkości transmisji zgodnie z badanym układem. Przy UART przyrząd przyjmuje prędkości z listy albo wartość własną w zakresie od 300 bit/s do 334 kbit/s, przy CAN od 5 kbit/s do 1 Mbit/s. Jeżeli próg zostanie ustawiony za wysoko, dekoder pokaże przypadkowe bajty mimo poprawnego przebiegu na ekranie.
