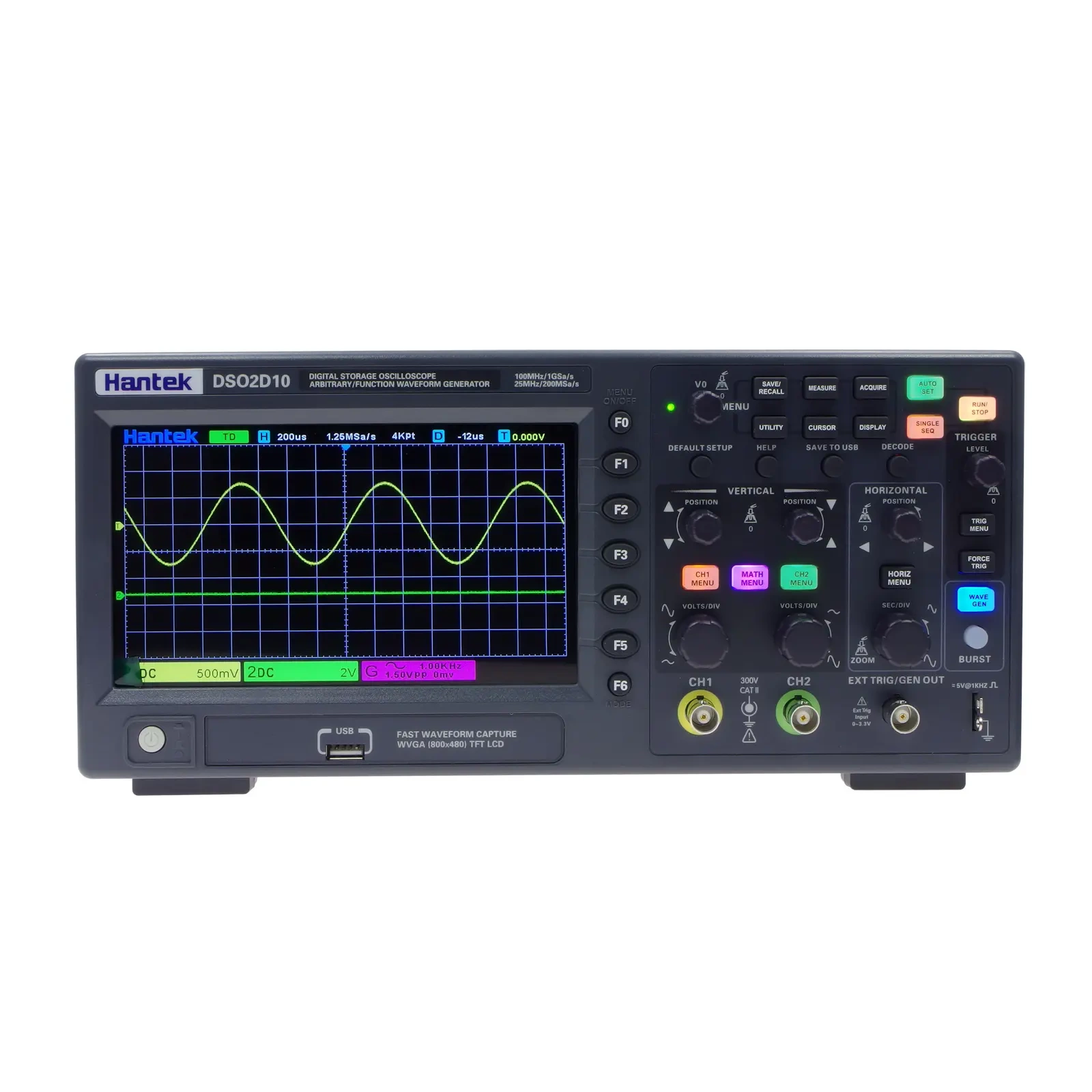

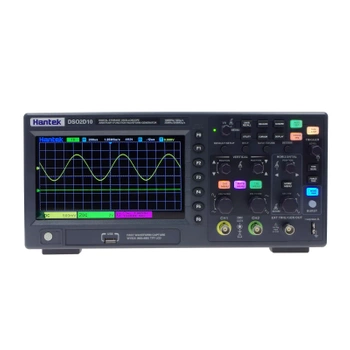

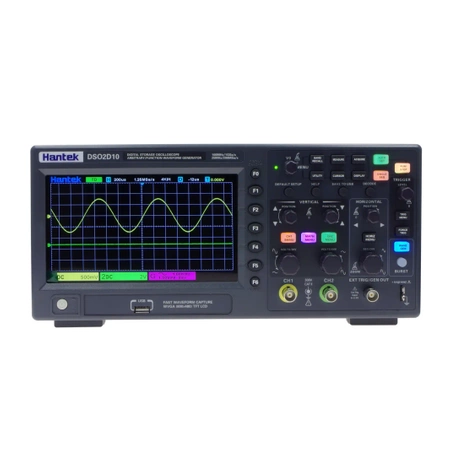

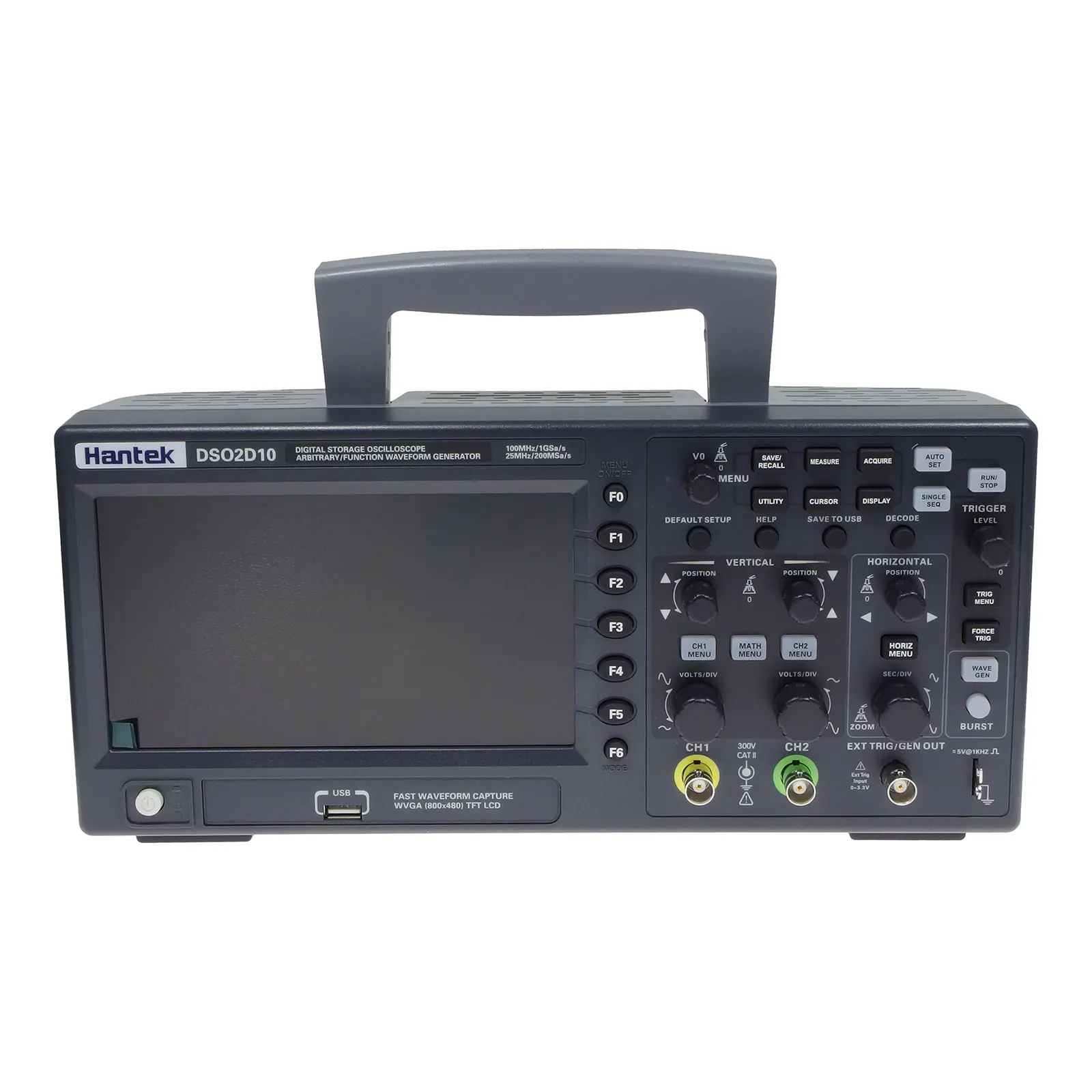

Pobudzenie układu i obserwacja odpowiedzi wymagają zwykle dwóch przyrządów, a na małym stanowisku brakuje na nie miejsca i gniazd. DSO2D10 ma wbudowany jednokanałowy generator przebiegów dowolnych do 25 MHz, więc sygnał testowy i pomiar pochodzą z tego samego urządzenia, zsynchronizowane wspólną podstawą czasu. Poza sinusem, prostokątem, rampą, przebiegiem wykładniczym, szumem i napięciem stałym można załadować cztery własne przebiegi.
Przy dekodowaniu magistral przyrząd rozpoznaje RS232/UART, I2C, SPI, CAN i LIN, a wyzwalanie da się ustawić na konkretne zdarzenie w ramce, na przykład na błąd parzystości w UART albo na identyfikator ramki CAN. Pamięć 8 Mpts pozwala zarejestrować około 8 ms przebiegu przy pełnej częstotliwości próbkowania, co przy transmisji 9600 bit/s wystarcza na kilkadziesiąt bitów w jednym przechwyceniu.
Sonda w pozycji 10X tłumi sygnał dziesięciokrotnie i dopiero w tym ustawieniu tor pomiarowy pracuje z pełnym pasmem 100 MHz. Po przełączeniu na 1X pasmo spada do około 6 MHz, ponieważ zmienia się pojemność obciążająca punkt pomiarowy i układ kompensacji sondy przestaje działać w zakresie wysokich częstotliwości.
Praktyczny wniosek jest taki, że pozycja 1X służy do sygnałów wolnych i małych, gdzie liczy się rozdzielczość napięciowa, a nie szybkość. Przy oglądaniu zbocza zegara albo przebiegu na magistrali SPI trzeba przełączyć sondę na 10X i ustawić ten sam współczynnik w menu kanału, inaczej oscyloskop pokaże napięcia dziesięciokrotnie zaniżone. To samo dotyczy kompensacji: nową sondę należy skorygować wkrętakiem na wyjściu kalibracyjnym, aż prostokąt przestanie mieć zaokrąglone lub przestrzelone narożniki.
DSO2C10 ma ten sam tor analogowy 100 MHz, ale nie ma generatora przebiegów. DSO2D15 to ten sam przyrząd co DSO2D10 z pasmem podniesionym do 150 MHz. Generator, pamięć 8 Mpts i zestaw dekodowanych magistral są w obu modelach D identyczne.
W typowych zadaniach warsztatowych tak: daje sinus do 25 MHz, prostokąt do 10 MHz i amplitudę do 7 Vpp przy wysokiej impedancji. Ograniczeniem jest jeden kanał, więc pomiary wymagające dwóch niezależnych przebiegów, na przykład badania przesunięcia fazowego między dwoma źródłami, wymagają osobnego generatora.

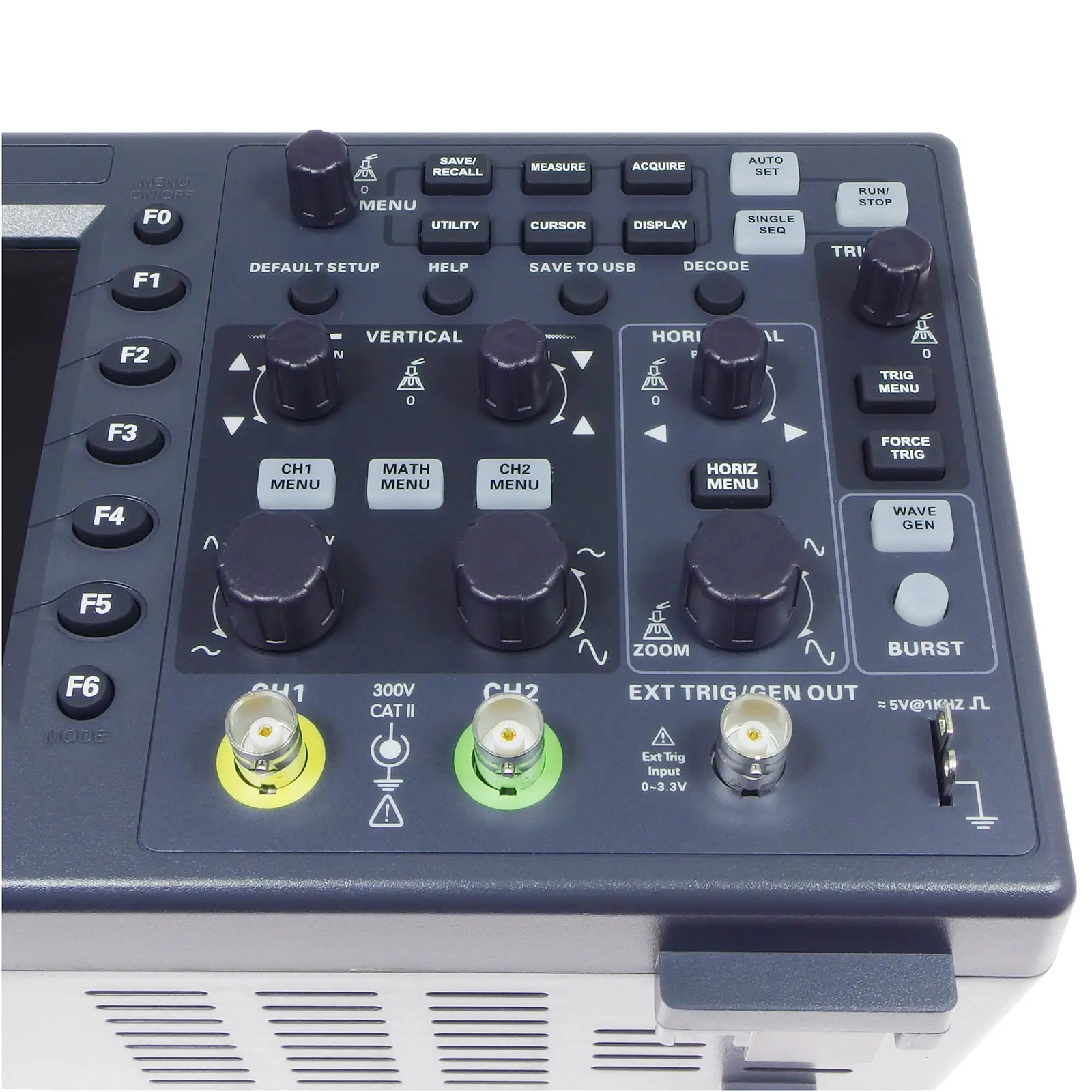

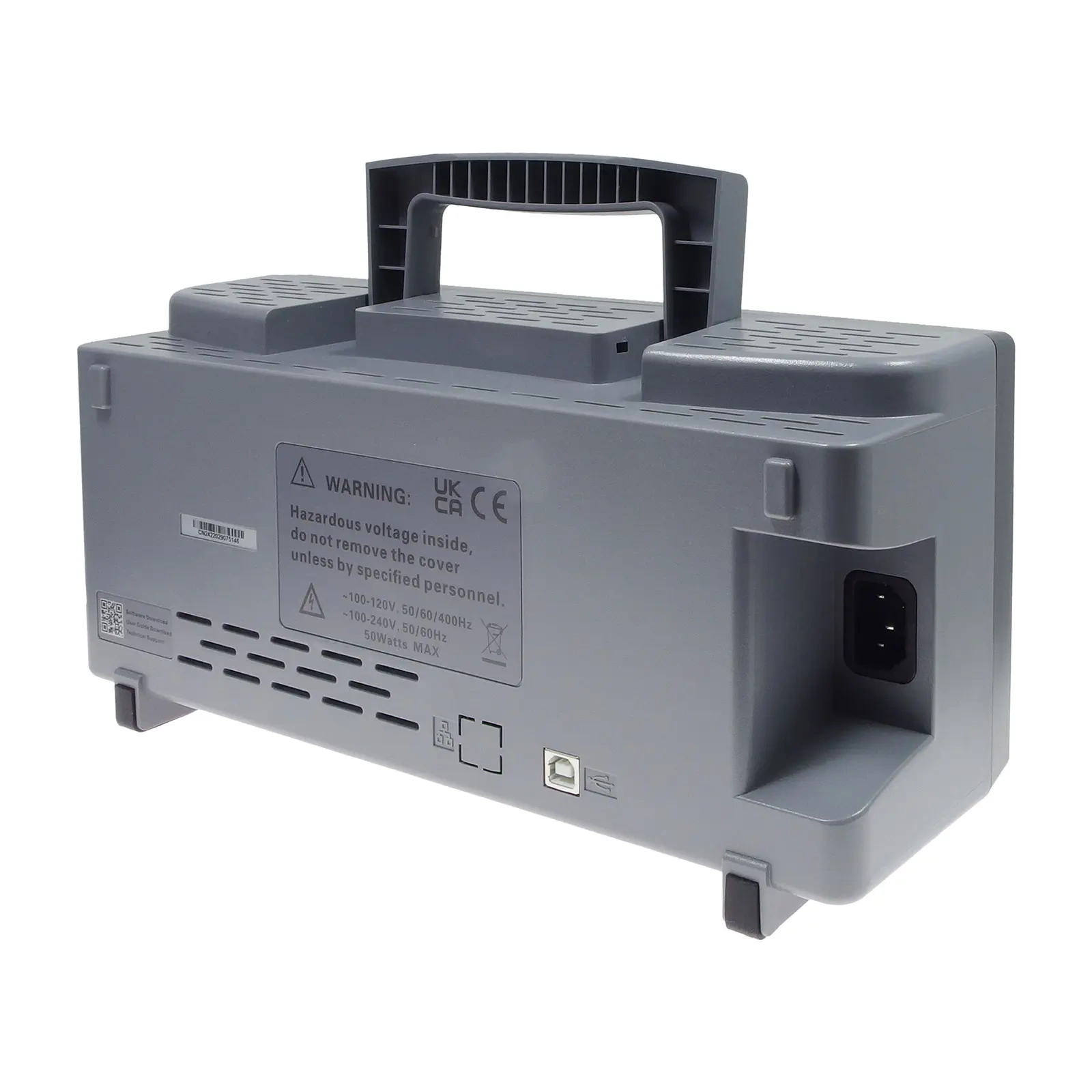

Nie bezpośrednio. Masa wejść BNC jest połączona z przewodem ochronnym gniazda zasilającego, więc podpięcie krokodylka masy do przewodu fazowego powoduje zwarcie. Pomiary po stronie sieciowej wykonuje się sondą różnicową albo przez transformator separujący. Kategoria pomiarowa przyrządu to 300 V CAT II.
Przy 1 GSa/s pamięć 8 Mpts odpowiada około 8 ms przebiegu. Pamięć działa jak zapas czasu: pozwala zejść z podstawą czasu do wolniejszych nastaw bez utraty rozdzielczości próbkowania, co ma znaczenie przy szukaniu rzadkiego zdarzenia w długiej transmisji.
