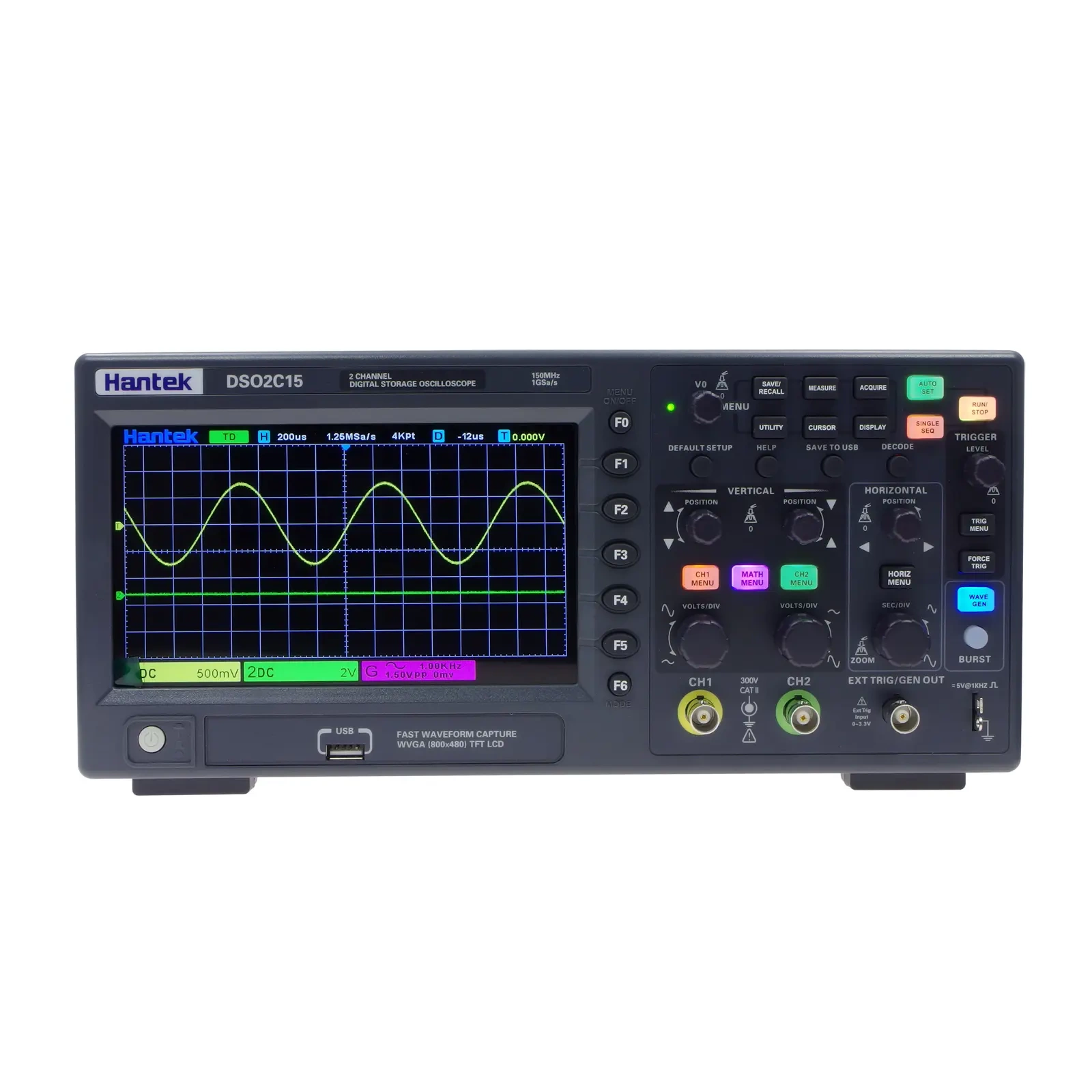

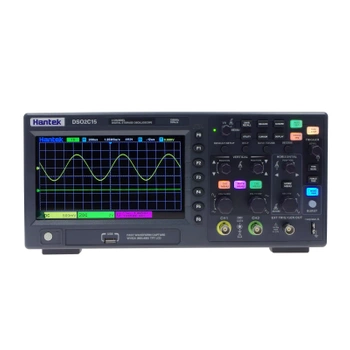

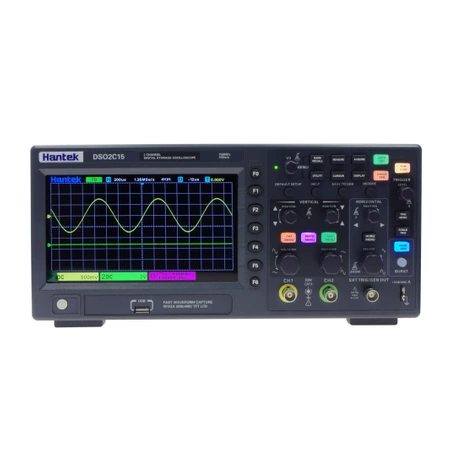

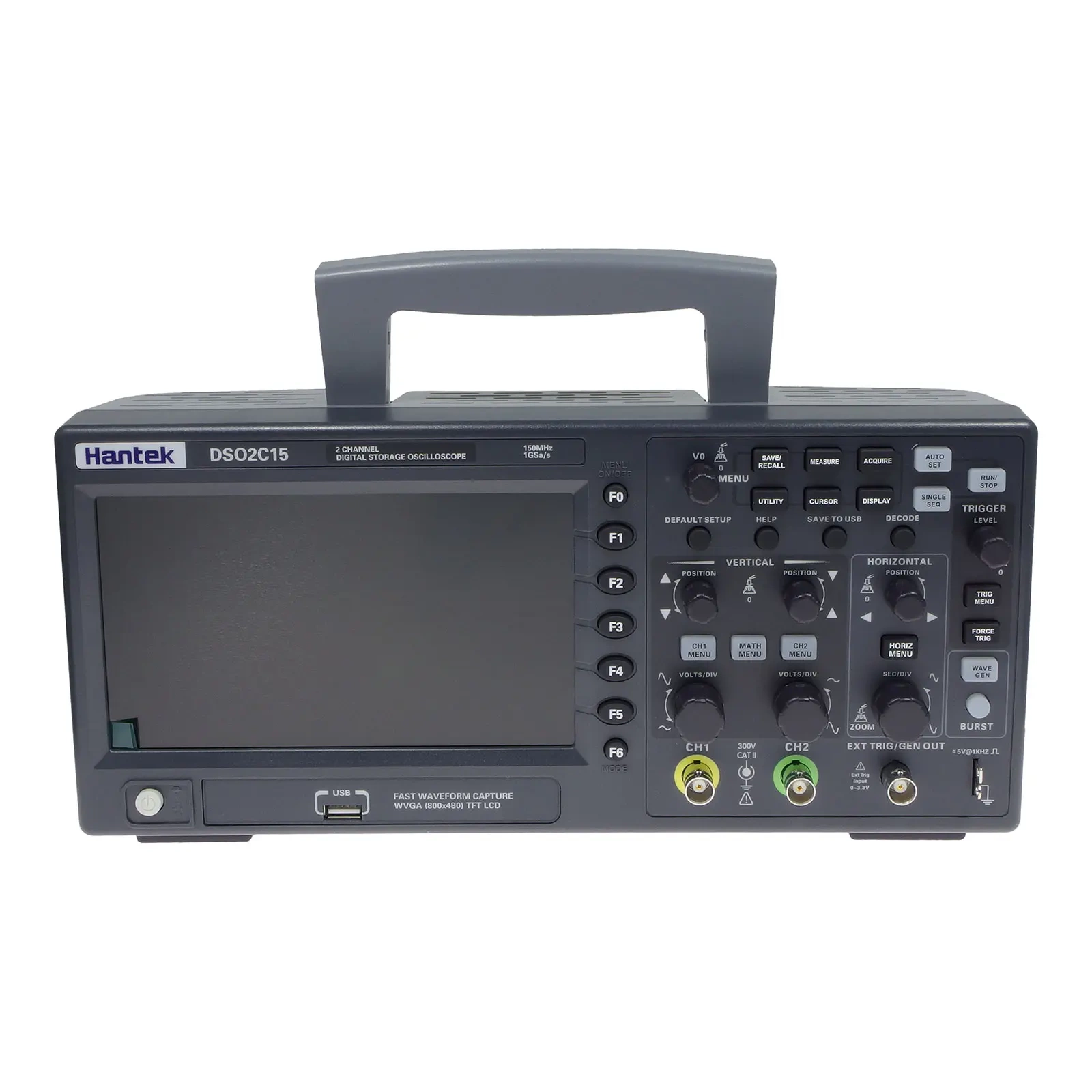

Różnica między 100 a 150 MHz ujawnia się nie na sinusie, lecz na zboczach. Czas narastania toru wynosi tu 2,3 ns wobec 3,5 ns w modelu o paśmie 100 MHz, więc krótsze zbocza są mniej wygładzane i zmierzony czas narastania bliżej odpowiada rzeczywistości układu, a nie ograniczeniom przyrządu.
Reszta wyposażenia jest wspólna z pozostałymi modelami serii: pamięć 8 Mpts, próbkowanie 1 GSa/s i dekodowanie RS232/UART, I2C, SPI, CAN oraz LIN. Wyzwalanie da się ustawić na zdarzenie w ramce protokołu, co skraca szukanie sporadycznego błędu transmisji.
Oscyloskop dodaje własny czas narastania do mierzonego. Wynik odczytany z ekranu jest w przybliżeniu pierwiastkiem z sumy kwadratów czasu narastania sygnału i czasu narastania toru. Przy sygnale o zboczu 3 ns tor 100 MHz pokaże około 4,6 ns, a tor 150 MHz około 3,8 ns, co przy ocenie zgodności z wymaganiami układu bywa różnicą rozstrzygającą.
Z tego powodu przy pracy z układami cyfrowymi liczy się nie częstotliwość zegara, lecz stromość zboczy, która bywa wielokrotnie wyższa niż wynikałoby z samej częstotliwości. Zegar 10 MHz z bramki logicznej potrafi mieć zbocze poniżej 2 ns i wtedy tor o paśmie 150 MHz jest już na granicy swoich możliwości.
DSO2C10 ma pasmo obniżone do 100 MHz przy identycznej reszcie wyposażenia. DSO2D15 to ten sam przyrząd co DSO2C15 z dodanym generatorem przebiegów dowolnych 25 MHz. Pamięć, dekodowanie magistral i ekran są w tych modelach takie same.
Przy 1 GSa/s pamięć 8 Mpts odpowiada około 8 ms przebiegu. Pamięć działa jak zapas czasu: pozwala zejść z podstawą czasu do wolniejszych nastaw bez utraty rozdzielczości próbkowania, co ma znaczenie przy szukaniu rzadkiego zdarzenia w długiej transmisji.
Pełne pasmo toru obowiązuje wyłącznie przy sondzie ustawionej na 10X. W pozycji 1X pasmo spada do około 6 MHz, ponieważ zmienia się pojemność obciążająca punkt pomiarowy. Pozycja 1X służy do sygnałów wolnych i małych, gdzie liczy się rozdzielczość napięciowa.

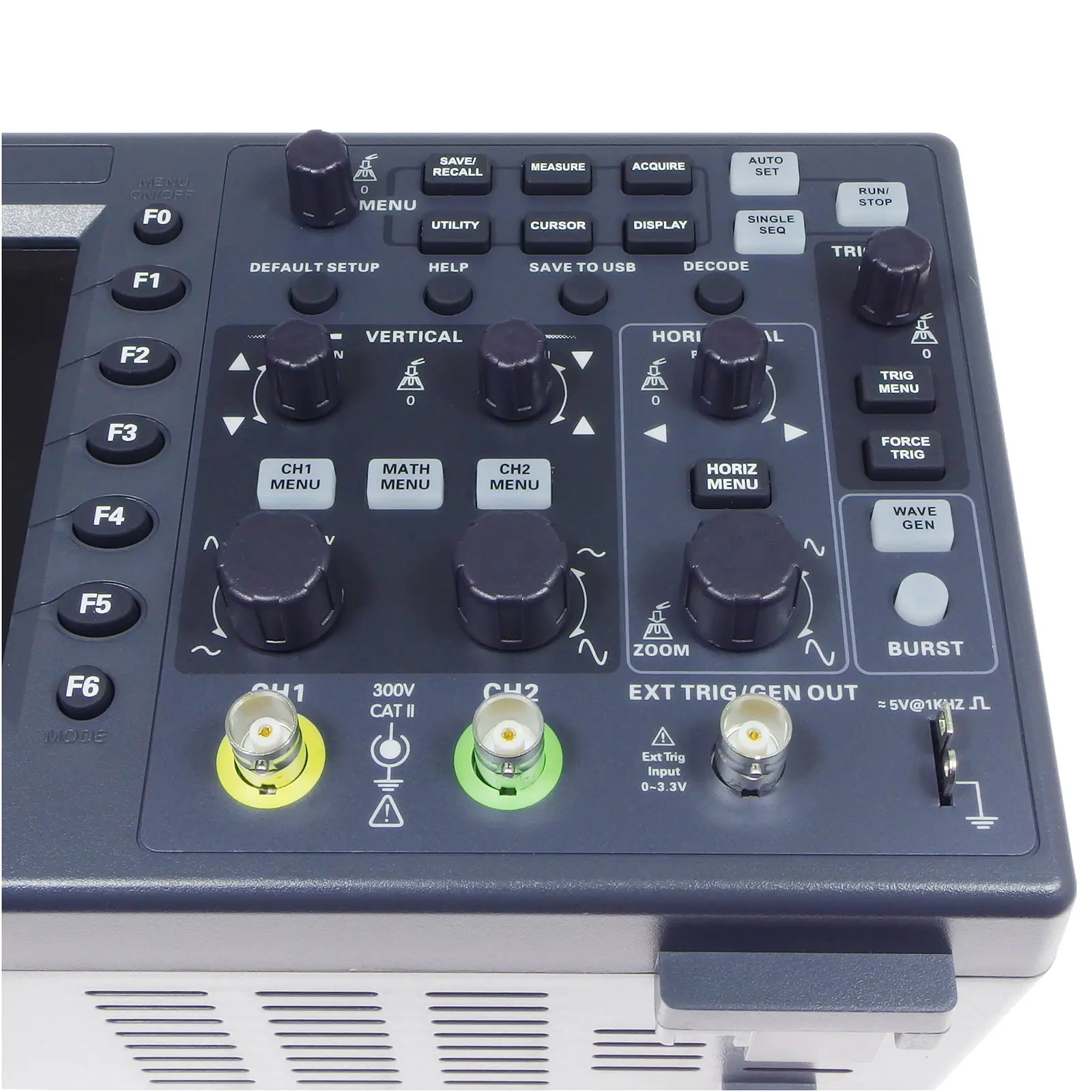

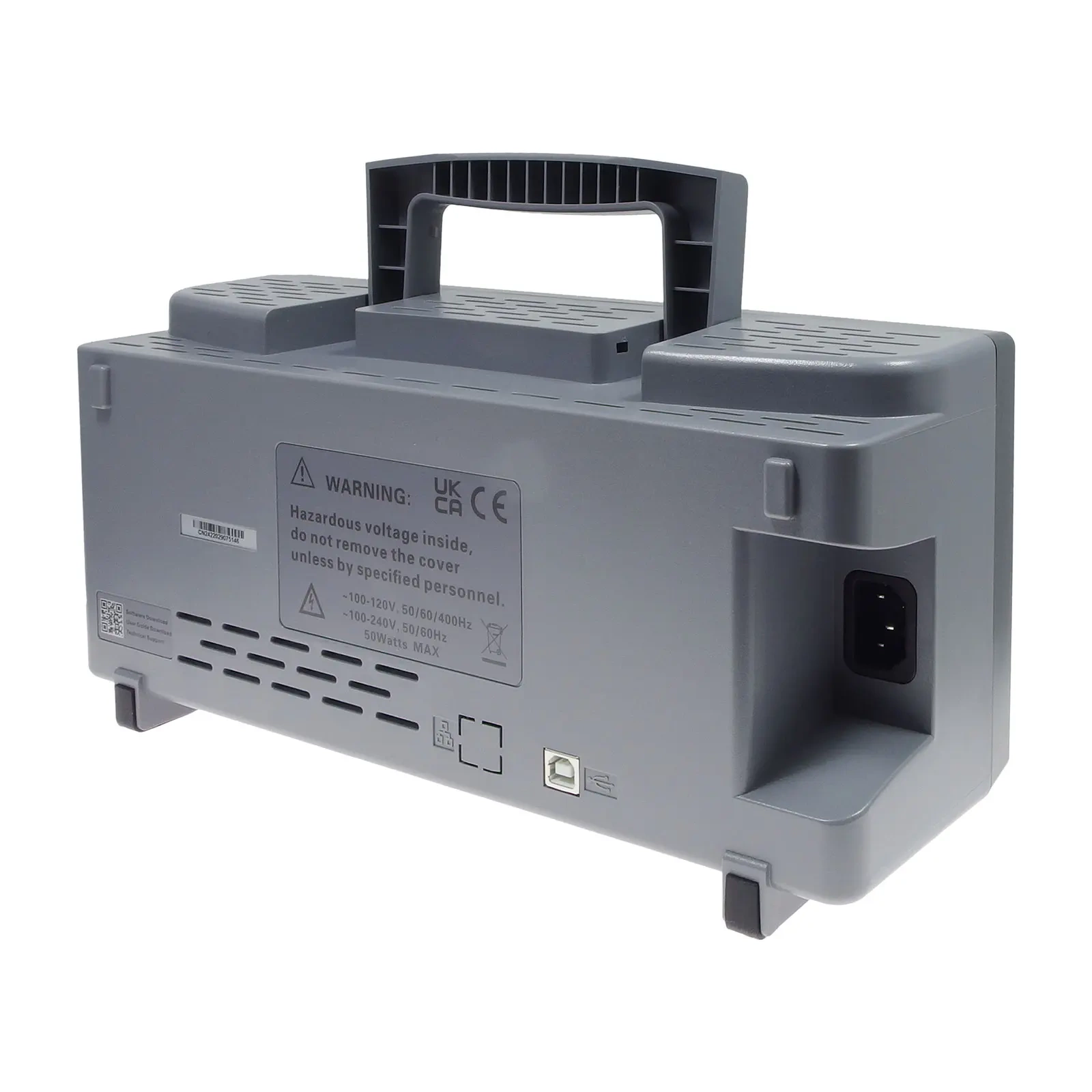

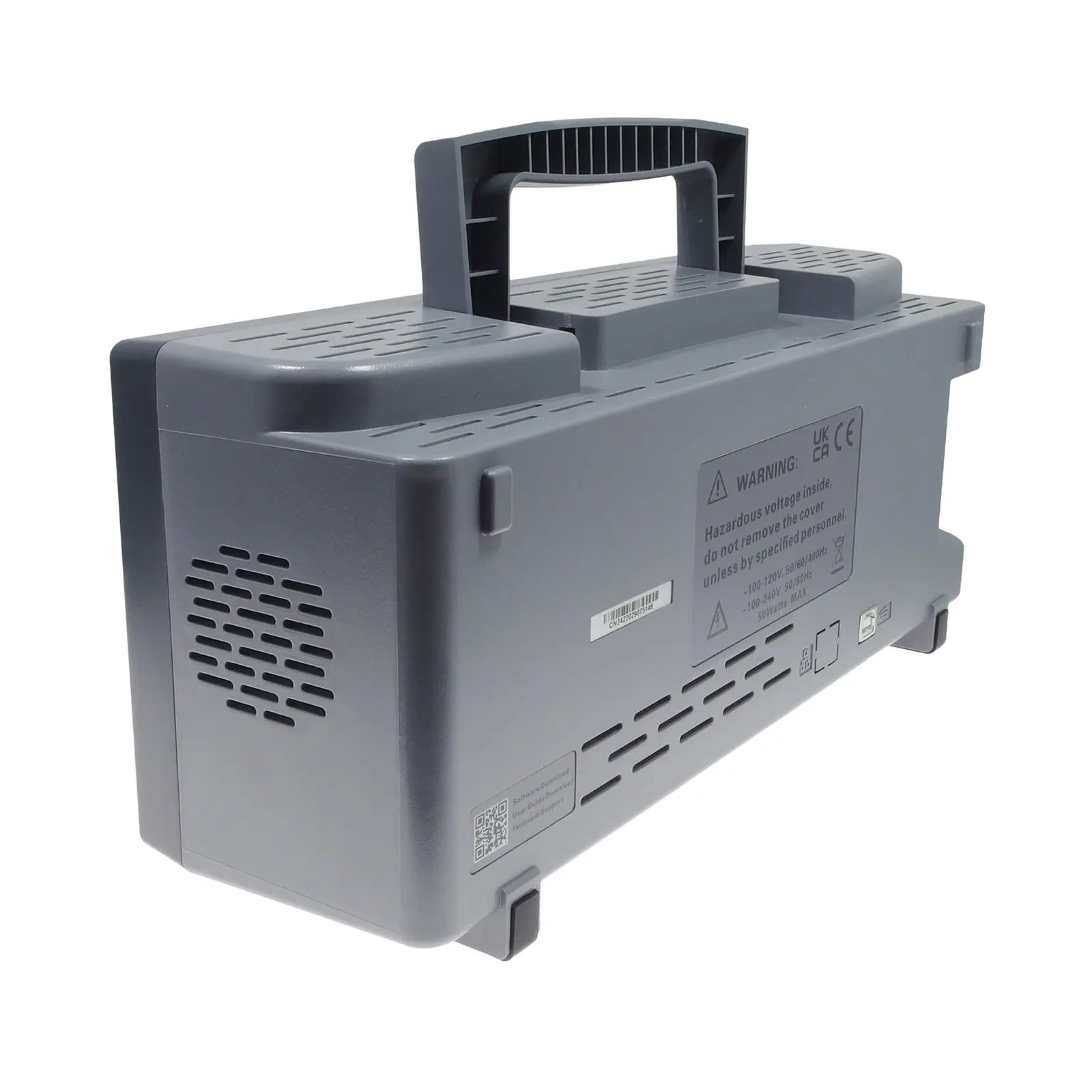

Nie bezpośrednio. Masa wejść BNC jest połączona z przewodem ochronnym gniazda zasilającego, więc podpięcie krokodylka masy do przewodu fazowego powoduje zwarcie. Pomiary po stronie sieciowej wykonuje się sondą różnicową albo przez transformator separujący. Kategoria pomiarowa przyrządu to 300 V CAT II.
