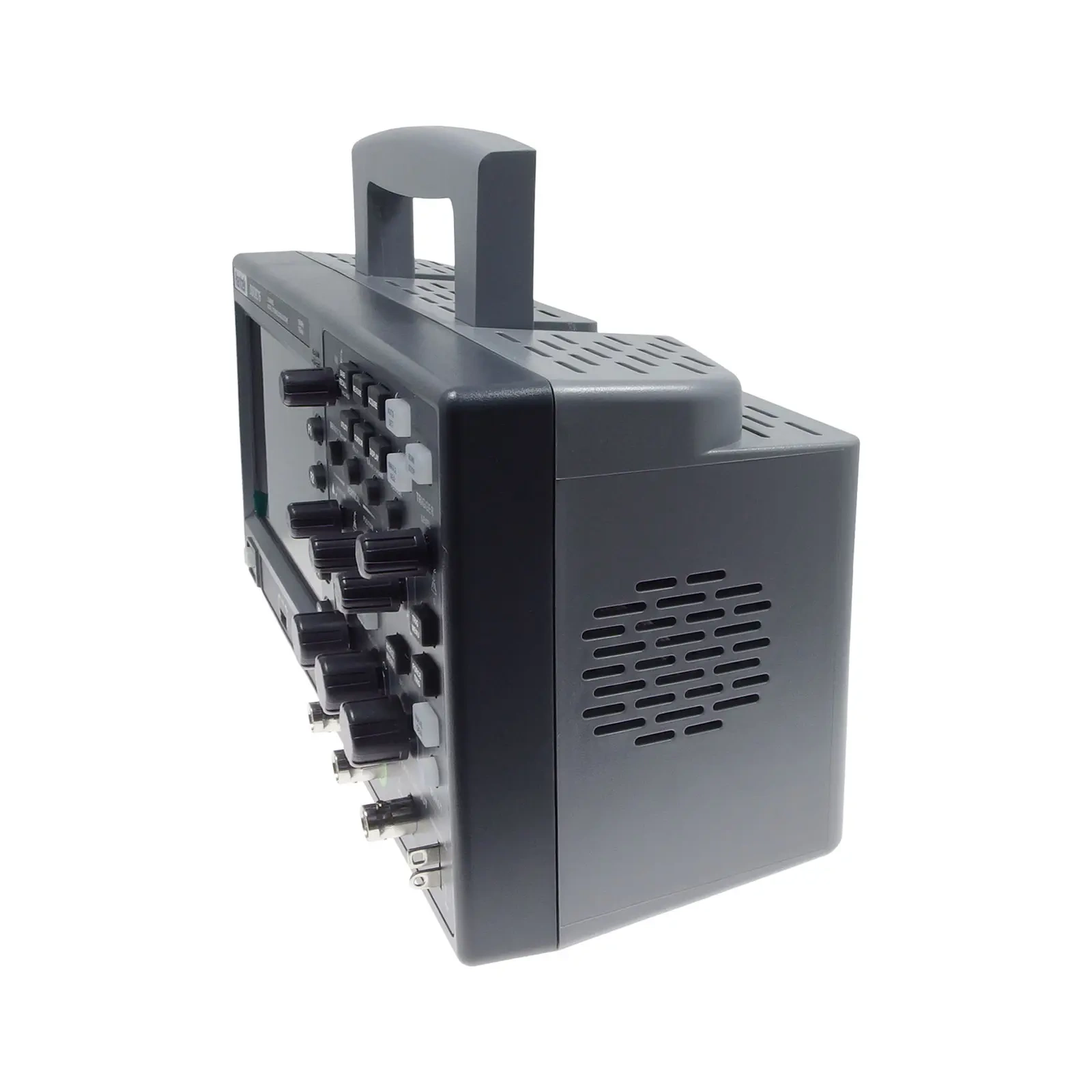

Pamięć oscyloskopu decyduje o tym, jak długi fragment przebiegu można zarejestrować bez schodzenia z częstotliwości próbkowania. DSO2C10 ma 8 Mpts na kanał, czyli około 8 ms zapisu przy pełnym 1 GSa/s, więc rzadkie zdarzenie w transmisji da się złapać razem z otoczeniem, zamiast trafiać w nie wyzwalaniem na ślepo.

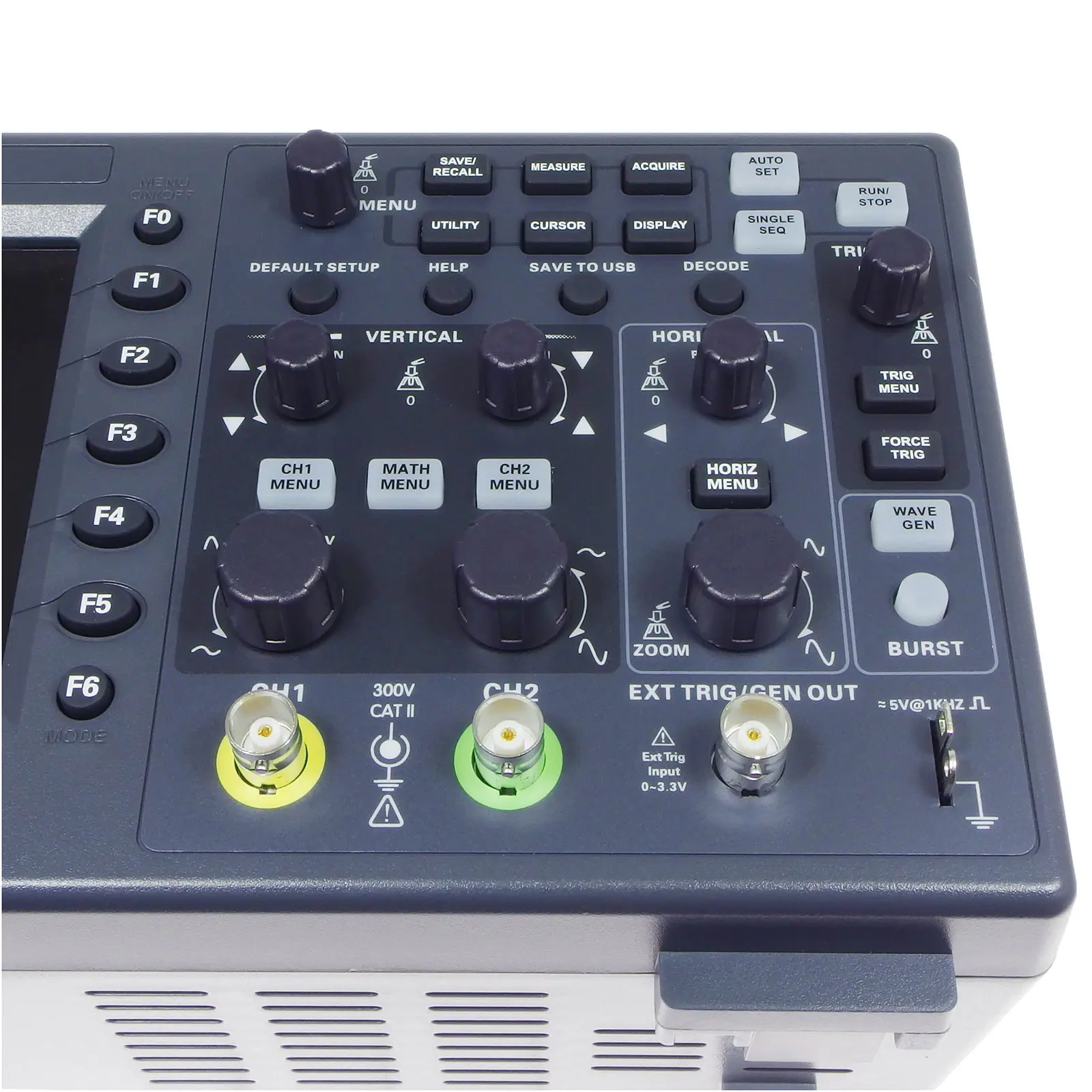

Przyrząd rozpoznaje RS232/UART, I2C, SPI, CAN i LIN i pozwala wyzwolić przechwycenie na konkretnym zdarzeniu w ramce, na przykład na błędzie parzystości albo na wskazanym identyfikatorze. Dwa kanały mają niezależne pokrętła, co przy porównywaniu zegara z linią danych oszczędza przełączania w menu.
Pasmo 100 MHz nie oznacza, że przyrząd wiernie pokaże sygnał prostokątny o częstotliwości 100 MHz. Przy częstotliwości równej pasmu amplituda jest zaniżona o 3 dB, czyli o około 30 procent, a zbocza są zaokrąglone. Prostokąt składa się z harmonicznych i do rozsądnego odwzorowania potrzebuje pasma kilkukrotnie wyższego niż jego częstotliwość podstawowa.
W praktyce przyjmuje się zapas pięciokrotny: sygnał zegarowy 20 MHz wymaga toru o paśmie około 100 MHz. Drugi sposób liczenia opiera się na czasie narastania. Tor DSO2C10 ma czas narastania 3,5 ns, więc zbocza wyraźnie szybsze od tej wartości zostaną wygładzone i zmierzony czas narastania będzie w istocie parametrem oscyloskopu, a nie badanego układu.
DSO2D10 to ten sam przyrząd z dodanym generatorem przebiegów dowolnych 25 MHz. DSO2C15 ma podniesione pasmo do 150 MHz przy identycznej reszcie wyposażenia. Pamięć 8 Mpts, dekodowanie magistral i ekran są we wszystkich trzech modelach takie same.
Przy 1 GSa/s pamięć 8 Mpts odpowiada około 8 ms przebiegu. Pamięć działa jak zapas czasu: pozwala zejść z podstawą czasu do wolniejszych nastaw bez utraty rozdzielczości próbkowania, co ma znaczenie przy szukaniu rzadkiego zdarzenia w długiej transmisji.
Pełne pasmo toru obowiązuje wyłącznie przy sondzie ustawionej na 10X. W pozycji 1X pasmo spada do około 6 MHz, ponieważ zmienia się pojemność obciążająca punkt pomiarowy. Pozycja 1X służy do sygnałów wolnych i małych, gdzie liczy się rozdzielczość napięciowa.
Nie bezpośrednio. Masa wejść BNC jest połączona z przewodem ochronnym gniazda zasilającego, więc podpięcie krokodylka masy do przewodu fazowego powoduje zwarcie. Pomiary po stronie sieciowej wykonuje się sondą różnicową albo przez transformator separujący. Kategoria pomiarowa przyrządu to 300 V CAT II.
