Pomiar prądu oscyloskopem wymaga zwykle wpięcia bocznika w tor, co oznacza przecięcie przewodu i wprowadzenie dodatkowej rezystancji do badanego układu. Sonda cęgowa obejmuje przewód z zewnątrz i przetwarza pole magnetyczne na napięcie, więc obwód pozostaje nienaruszony, a przyrząd nie ma z nim połączenia galwanicznego.

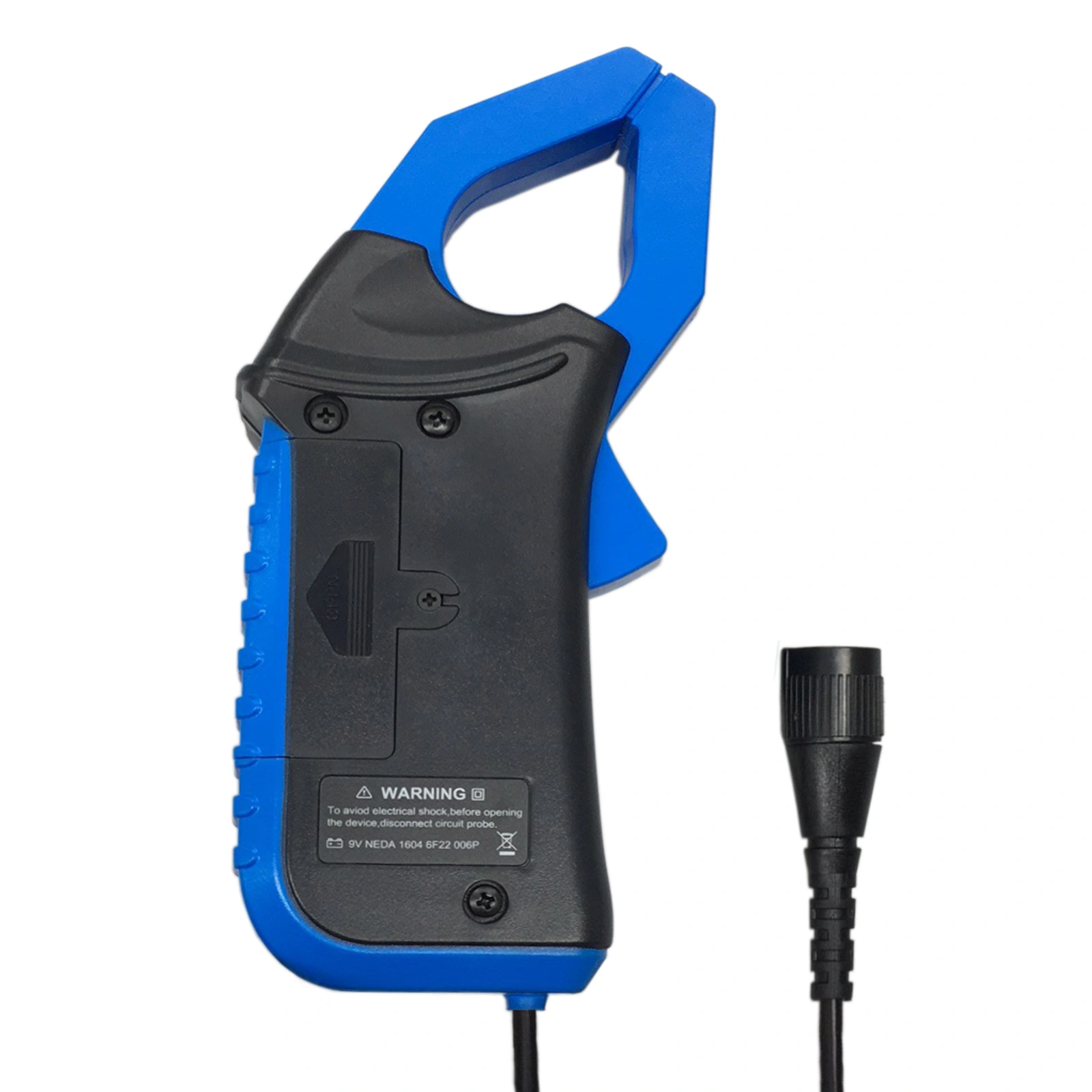

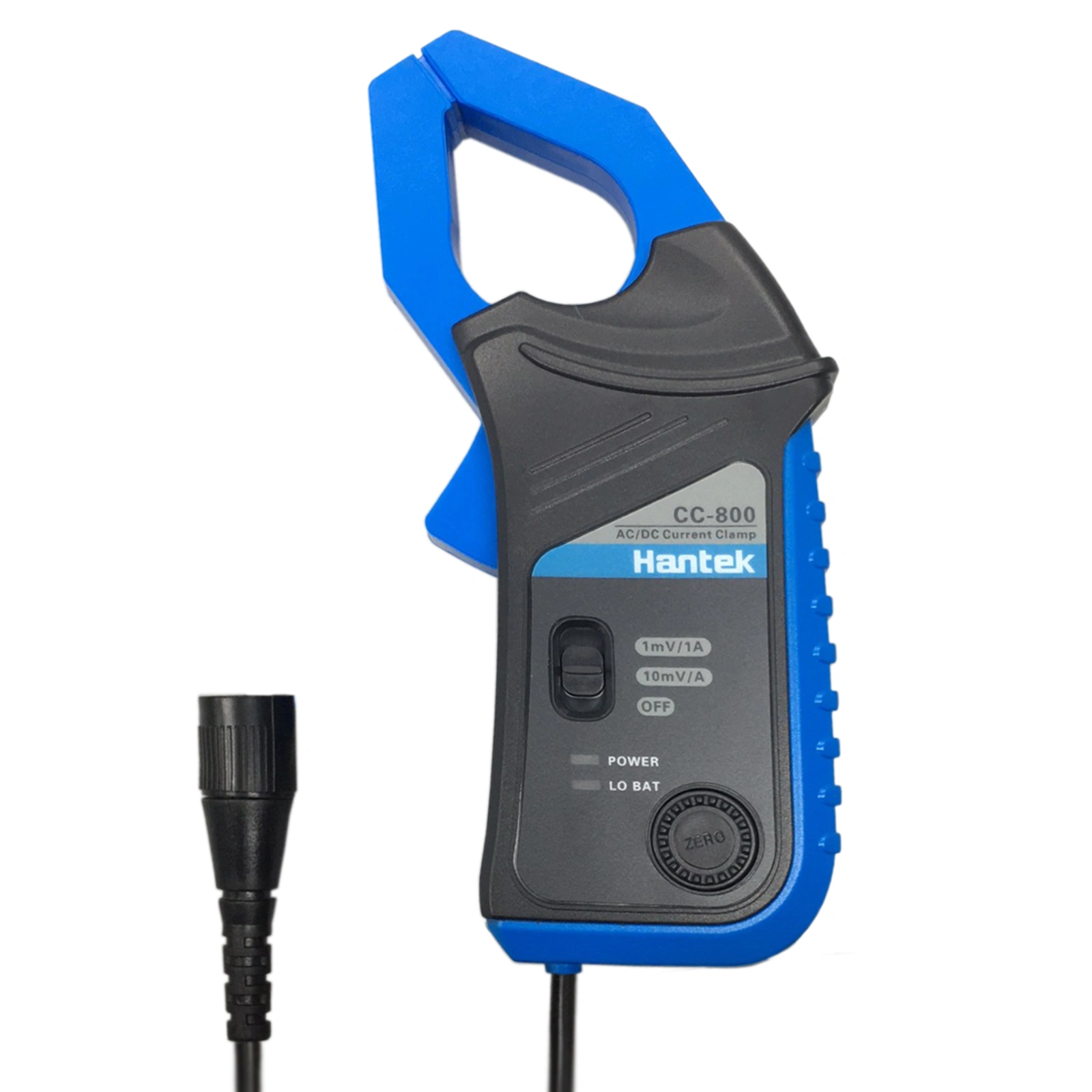

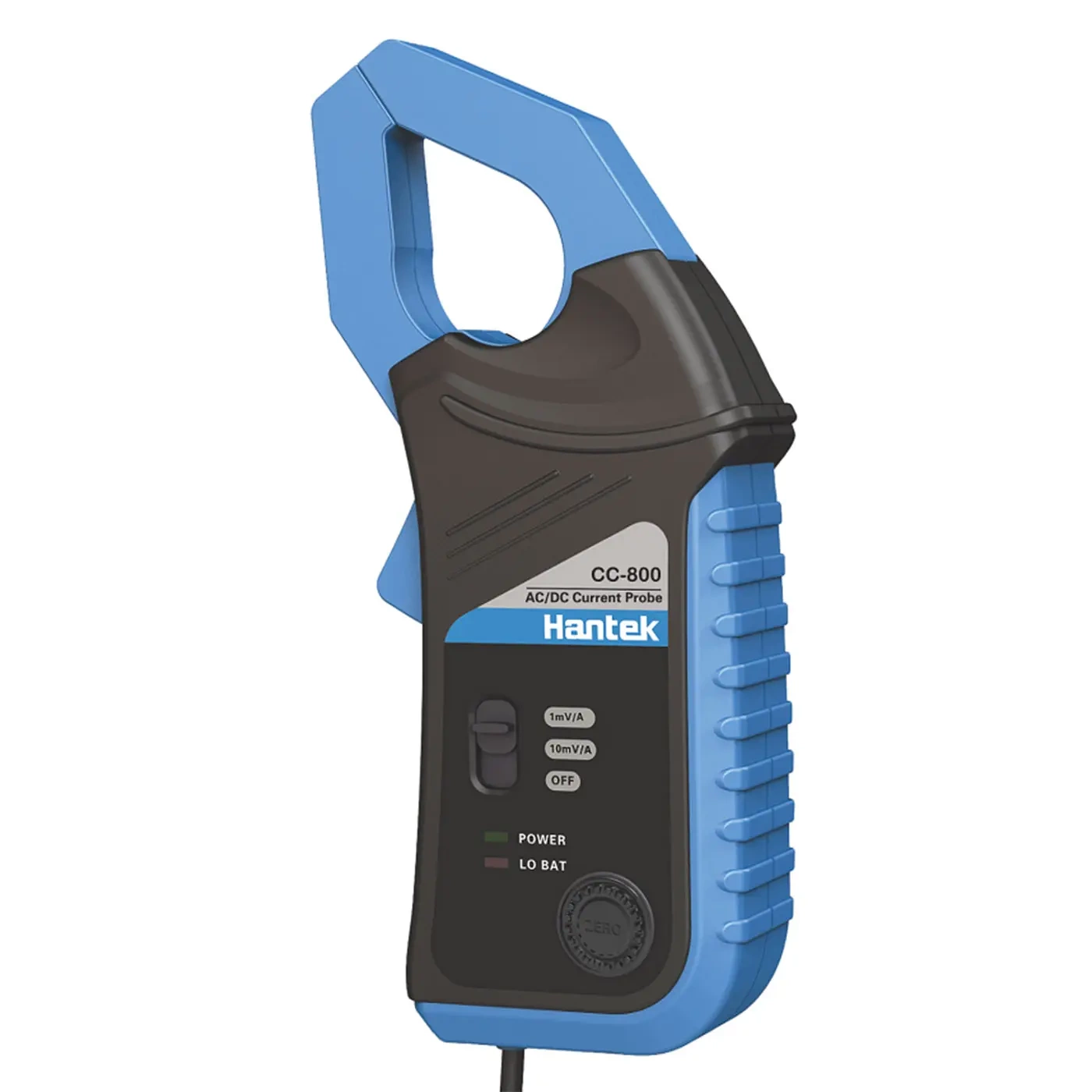

Wyjście BNC podłącza się wprost do wejścia oscyloskopu, a odczyt przelicza się według wybranej czułości. Zakres 10 mV/A obejmuje prądy od 1 A do 40 A, zakres 1 mV/A do 500 A przemiennych i 800 A stałych. Pasmo sięga 5 kHz na zakresie niższej czułości, co pozwala oglądać kształt prądu rozruchowego silnika albo tętnienia w obwodzie zasilania, ale nie nadaje się do przebiegów impulsowych o stromych zboczach.
Dokładność podana jest jako suma składnika procentowego i stałego przesunięcia 0,5 A. Przy prądzie 100 A błąd sięga około 2 A, co stanowi 2 procent, ale przy prądzie 2 A ten sam składnik stały daje już 25 procent odczytu. Sonda o dużym zakresie nie zastępuje więc przyrządu do pomiaru prądów rzędu miliamperów.
Z tego wynika praktyczna zasada doboru: zakres 10 mV/A do prądów kilku i kilkudziesięciu amperów, zakres 1 mV/A dopiero tam, gdzie prąd przekracza kilkadziesiąt amperów. Przed pomiarem prądu stałego trzeba też wyzerować sondę przy rozwartych szczękach, bo pole magnetyczne otoczenia i szczątkowe namagnesowanie rdzenia przesuwają zero.
Tak, pod warunkiem że multimetr ma wejście napięciowe i przejściówkę z BNC na wtyki bananowe. Producent przewiduje taki adapter jako wyposażenie opcjonalne. Odczyt trzeba wtedy przeliczyć według ustawionej czułości.
Tak, do 800 A. Odróżnia to ją od zwykłych przekładników prądowych, które reagują wyłącznie na prąd przemienny. Przed pomiarem prądu stałego należy wyzerować wskazanie przy rozwartych szczękach.
Do 5 kHz na zakresie 1 mV/A i do 500 Hz na zakresie 10 mV/A. Sonda nadaje się do obserwacji przebiegów sieciowych i rozruchowych, natomiast prądy kluczowane w przetwornicach impulsowych mają składowe daleko poza tym pasmem i zostaną zniekształcone.
Nie. Sonda obejmuje przewód wraz z izolacją i nie ma z nim kontaktu elektrycznego. Szczęki mieszczą przewód o średnicy do 30 mm.
Producent podaje granicę 240 V RMS dla obwodu, wokół którego zaciska się szczęki. Powyżej tej wartości sonda nie zapewnia izolacji przewidzianej konstrukcją, więc do pomiarów w instalacjach o wyższym napięciu potrzebne jest urządzenie o wyższej kategorii pomiarowej.
