Co zawiera wersja AVT723 A?
AVT723 A zawiera wyłącznie płytkę PCB do projektu gry zręcznościowej. Elementy elektroniczne z wykazu należy skompletować osobno.
Gra zręcznościowa z drucianym labiryntem - PCB do projektu AVT 723
- Gra zręcznościowa z drucianym labiryntem ćwiczy pewną rękę i refleks, sygnalizując błędy diodami LED oraz brzęczykiem. AVT723 A zawiera płytkę PCB, elementy elektroniczne należy skompletować osobno
Labirynt zręcznościowy - gra elektroniczna - płytka PCB do AVT723
Płytka PCB do wykonania gry, w której trzeba przeprowadzić oczko przez trasę bez dotknięcia drutu.
Gra na refleks, precyzję i pewną rękę
AVT723 to uniwersalna gra zręcznościowa z drucianym labiryntem. Zadanie polega na jak najszybszym przejściu całej trasy bez dotknięcia drutu oczkiem prowadzącym.
Każde dotknięcie trasy jest zliczane jako błąd i sygnalizowane dźwiękiem oraz kolejnymi diodami LED. Układ dopuszcza dwie wpadki, a trzeci błąd kończy grę. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Licznik błędów układ zlicza dotknięcia trasy i blokuje grę po trzecim błędzie
LED + brzęczyk błędy i koniec gry są sygnalizowane światłem oraz dźwiękiem piezo

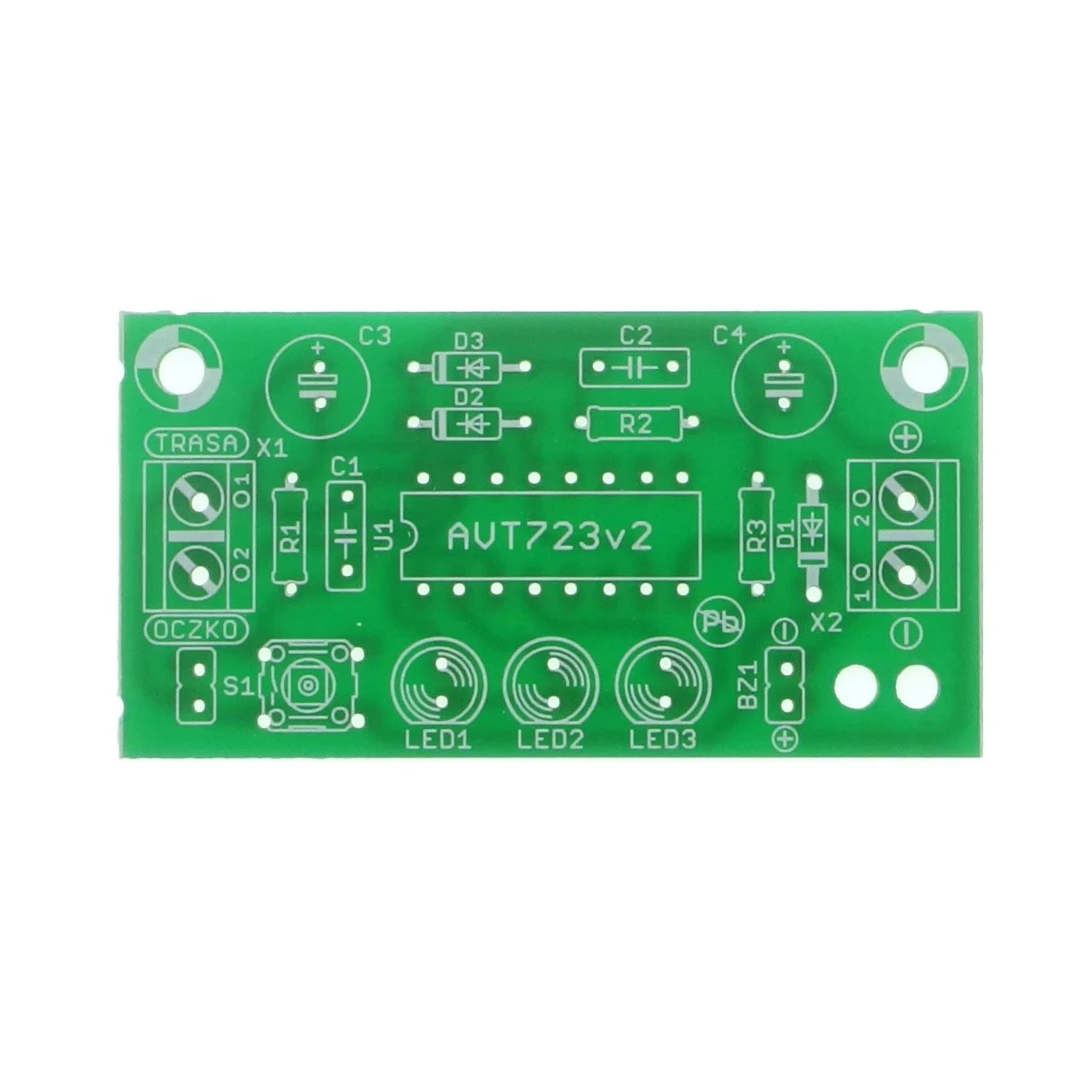

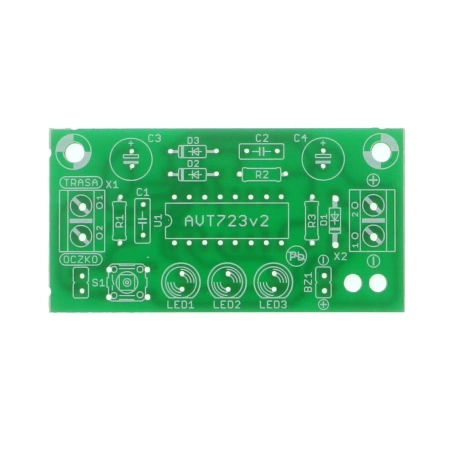

PCB 44×35 mm mała płytka do gry z własnoręcznie uformowaną trasą z drutu
Skala trudności1/6
Szacowany czas montażu30 min
Karta techniczna
AVT723
Gra zręcznościowa z licznikiem błędów CMOS 4017, trzema diodami LED, brzęczykiem piezo oraz drutową trasą labiryntu.
| Kod projektu | AVT723 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | uniwersalna gra zręcznościowa |
| Cel gry | przejście oczkiem przez drutowy labirynt bez dotykania trasy |
| Licznik błędów | CMOS 4017, dwa dopuszczalne błędy, trzeci błąd kończy grę |
| Sygnalizacja | zielona, żółta i czerwona dioda LED oraz brzęczyk piezo |
| Reset gry | przycisk S1 oraz automatyczne zerowanie po podaniu zasilania |
| Zasilanie | 4,5–15 V DC, bateria 9 V lub zasilacz |
| Wymiary płytki PCB | 44×35 mm |
Wersja
AVT723 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 1 MΩ
- R2: 10 MΩ
- R3: 1 kΩ
- C1: 10 nF
- C2: 100 nF
- C3, C4: 100 µF
- D1: 1N4007
- D2, D3: 1N4148
- U1: 4017 + podstawka
- LED1: zielona dioda LED
- LED2: żółta dioda LED
- LED3: czerwona dioda LED
- S1: przycisk
- X1, X2: złącza śrubowe
- Złączka baterii 9 V 6F22
- BZ1: brzęczyk piezo
Notes
Trasę labiryntu można ukształtować dowolnie ze sztywnego drutu. Zmiana długości i kształtu trasy pozwala regulować poziom trudności gry.
Do złącza X1 podłącza się trasę oraz oczko czujnika. Po dotknięciu oczkiem trasy układ zlicza błąd i uruchamia brzęczyk.
Elementy oznaczone biegunowością, szczególnie diody, kondensatory C3 i C4 oraz układ scalony w podstawce, wymagają kontroli orientacji przed uruchomieniem.
Uwaga: AVT723 jest układem edukacyjnym i demonstracyjnym. Przed użyciem należy sprawdzić biegunowość zasilania, poprawność montażu elementów oraz mechaniczne zamocowanie drutowej trasy, aby ostre końcówki drutu nie stwarzały ryzyka skaleczenia.
Film
Najczęściej zadawane pytania
Do czego można użyć AVT723?
Do wykonania gry zręcznościowej, w której gracz prowadzi oczko przez drutowy labirynt, unikając dotknięcia trasy.
Czy AVT723 wymaga programowania?
Nie. Układ działa sprzętowo na liczniku CMOS 4017 i elementach RC.
Ile błędów dopuszcza gra?
Układ dopuszcza dwie wpadki. Trzeci błąd kończy grę i uruchamia ciągły sygnał brzęczyka.
Jakie zasilanie jest potrzebne?
Układ można zasilać napięciem 4,5–15 V DC, w tym baterią 9 V albo zasilaczem.
