Gra zręcznościowa z drucianym labiryntem - KIT AVT 723
- Gra zręcznościowa z drucianym labiryntem pozwala rywalizować na czas, precyzję i liczbę błędów. AVT723 B to KIT DIY z płytką PCB i elementami do lutowania.
Labirynt zręcznościowy - gra elektroniczna - KIT DIY AVT723
Zestaw elementów do wykonania gry, w której oczko musi przejść trasę bez dotknięcia drutu.
KIT gry zręcznościowej do rywalizacji indywidualnej i grupowej

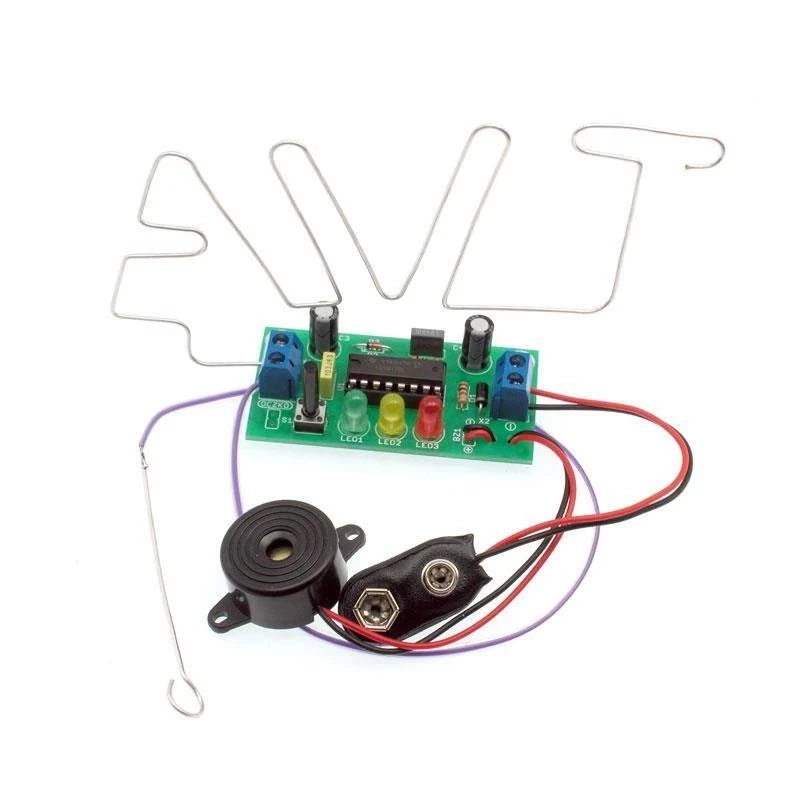

AVT723 tworzy prostą, wciągającą grę zręcznościową. Gracz prowadzi metalowe oczko wzdłuż uformowanej z drutu trasy i musi dotrzeć do końca jak najszybciej, bez dotykania labiryntu.
Dwa pierwsze błędy są sygnalizowane diodami LED, a trzeci błąd kończy grę i uruchamia ciągły dźwięk brzęczyka. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania gry zręcznościowej.
Karta techniczna
AVT723
KIT gry zręcznościowej z licznikiem błędów, sygnalizacją LED, brzęczykiem piezo i drucianą trasą labiryntu.
| Kod projektu | AVT723 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | uniwersalna gra zręcznościowa |
| Cel gry | przejście oczkiem przez drutowy labirynt bez dotykania trasy |
| Licznik błędów | CMOS 4017, dwa dopuszczalne błędy, trzeci błąd kończy grę |
| Sygnalizacja | zielona, żółta i czerwona dioda LED oraz brzęczyk piezo |
| Reset gry | przycisk S1 oraz automatyczne zerowanie po podaniu zasilania |
| Zasilanie | 4,5–15 V DC, bateria 9 V lub zasilacz |
| Wymiary płytki PCB | 44×35 mm |
Wersja

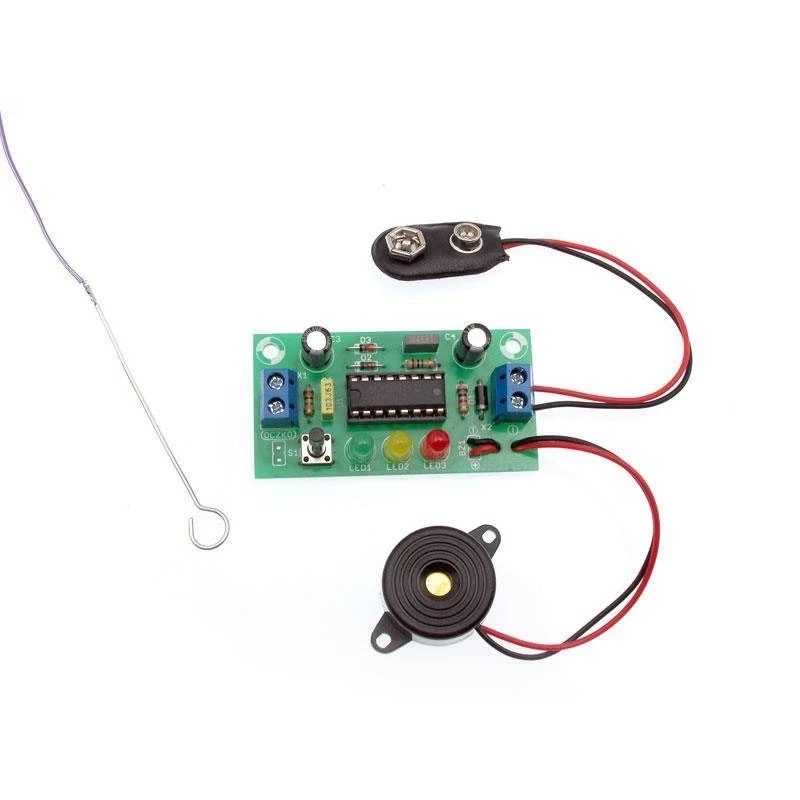

AVT723 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania gry zręcznościowej z drutowym labiryntem.
Notes
Montaż należy rozpocząć od najmniejszych elementów, a zakończyć na przycisku, brzęczyku, złączach, złączce baterii i układzie scalonym w podstawce.

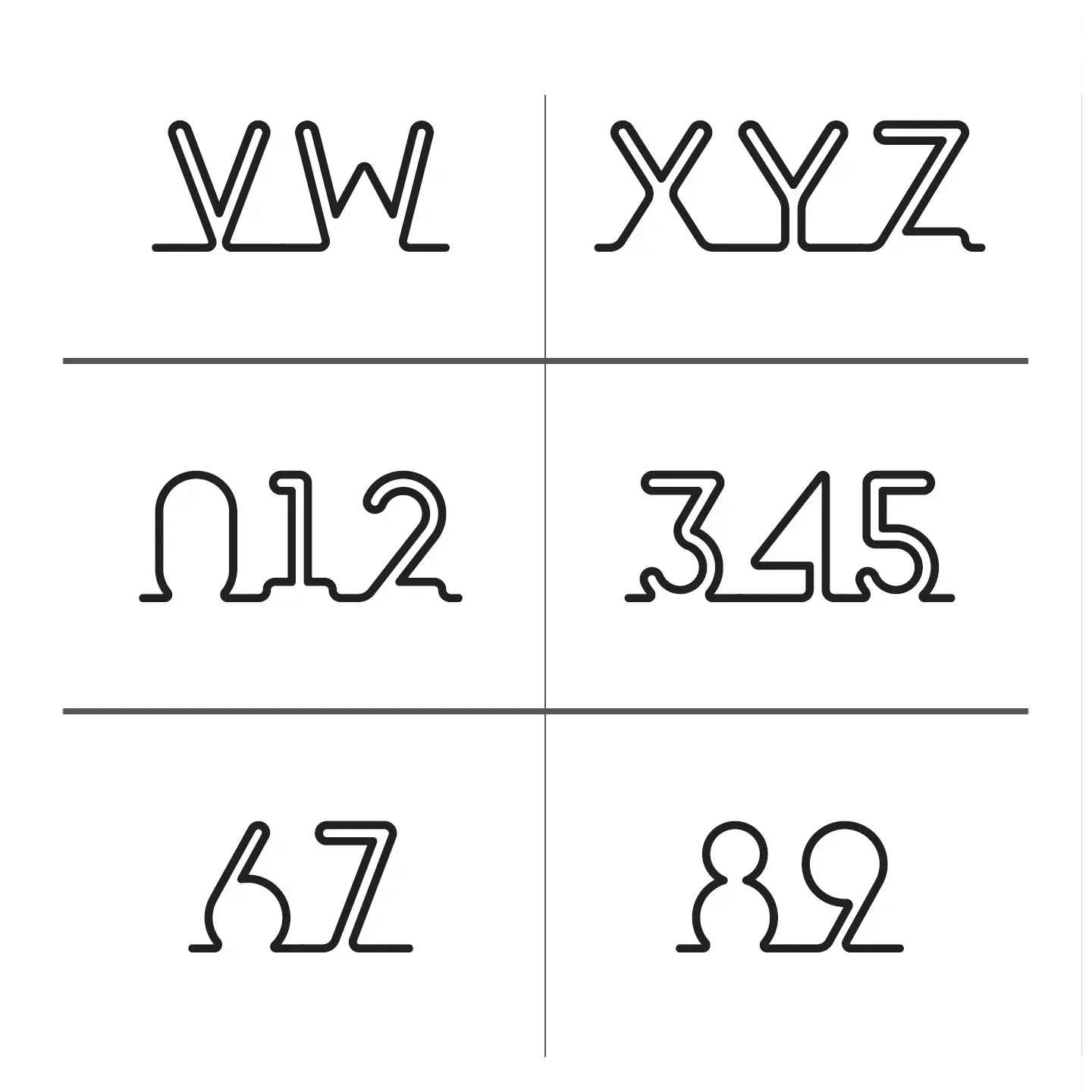

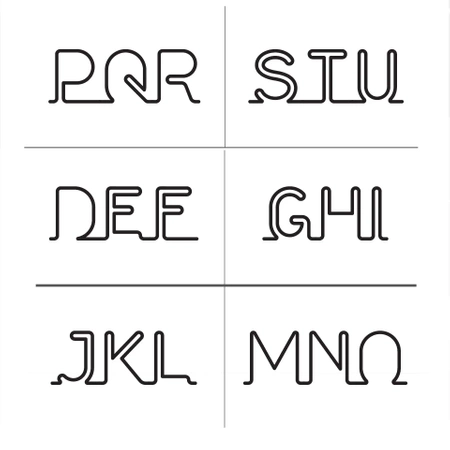

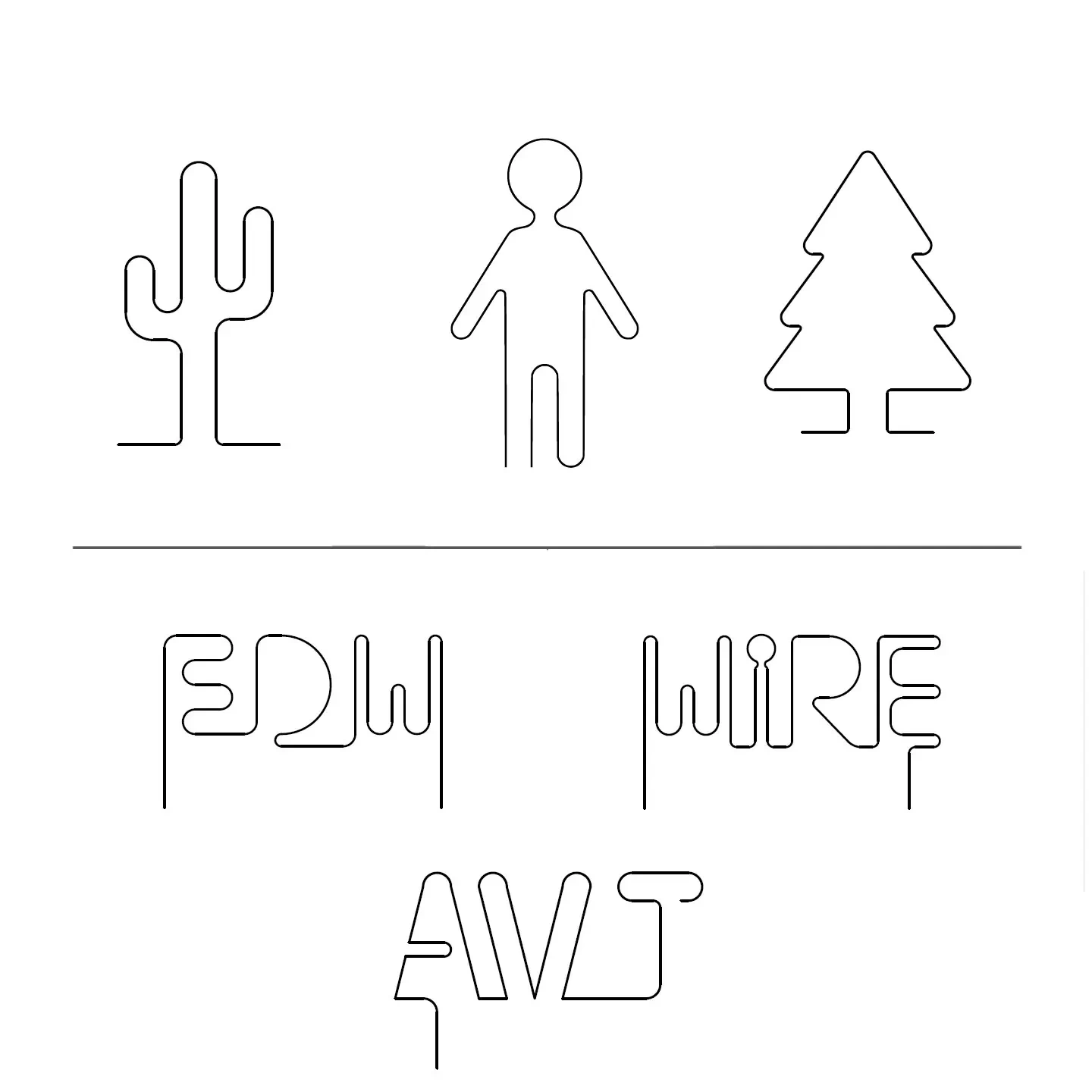

Drutową trasę trzeba zagiąć i przymocować do złącza X1 w punkcie „TRASA”, a przewód oczka podłączyć do punktu „OCZKO”.
Po podaniu zasilania licznik zeruje się automatycznie, a po zakończeniu gry można przywrócić stan początkowy przyciskiem S1.
Uwaga: podczas formowania labiryntu należy zadbać o stabilne zamocowanie drutu i zaokrąglenie lub zabezpieczenie ostrych końcówek. Przed uruchomieniem trzeba sprawdzić polaryzację baterii, brzęczyka, kondensatorów elektrolitycznych, diod LED oraz układu 4017.
Najczęściej zadawane pytania
AVT723 B to KIT DIY z płytką PCB i elementami do lutowania gry zręcznościowej z drutowym labiryntem.
Do wykonania gry zręcznościowej dla jednej osoby albo do rywalizacji grupowej na czas i liczbę błędów.
Nie. Gra działa sprzętowo na liczniku CMOS 4017 i nie wymaga mikrokontrolera.
Poziom trudności zależy od kształtu i długości drutowej trasy. Im ciaśniejszy i dłuższy labirynt, tym trudniejsza gra.
Układ można zasilać napięciem 4,5–15 V DC, na przykład z baterii 9 V 6F22.
