Panelowe gniazdo USB-C do zasilania 5 V z przewodami JST PH

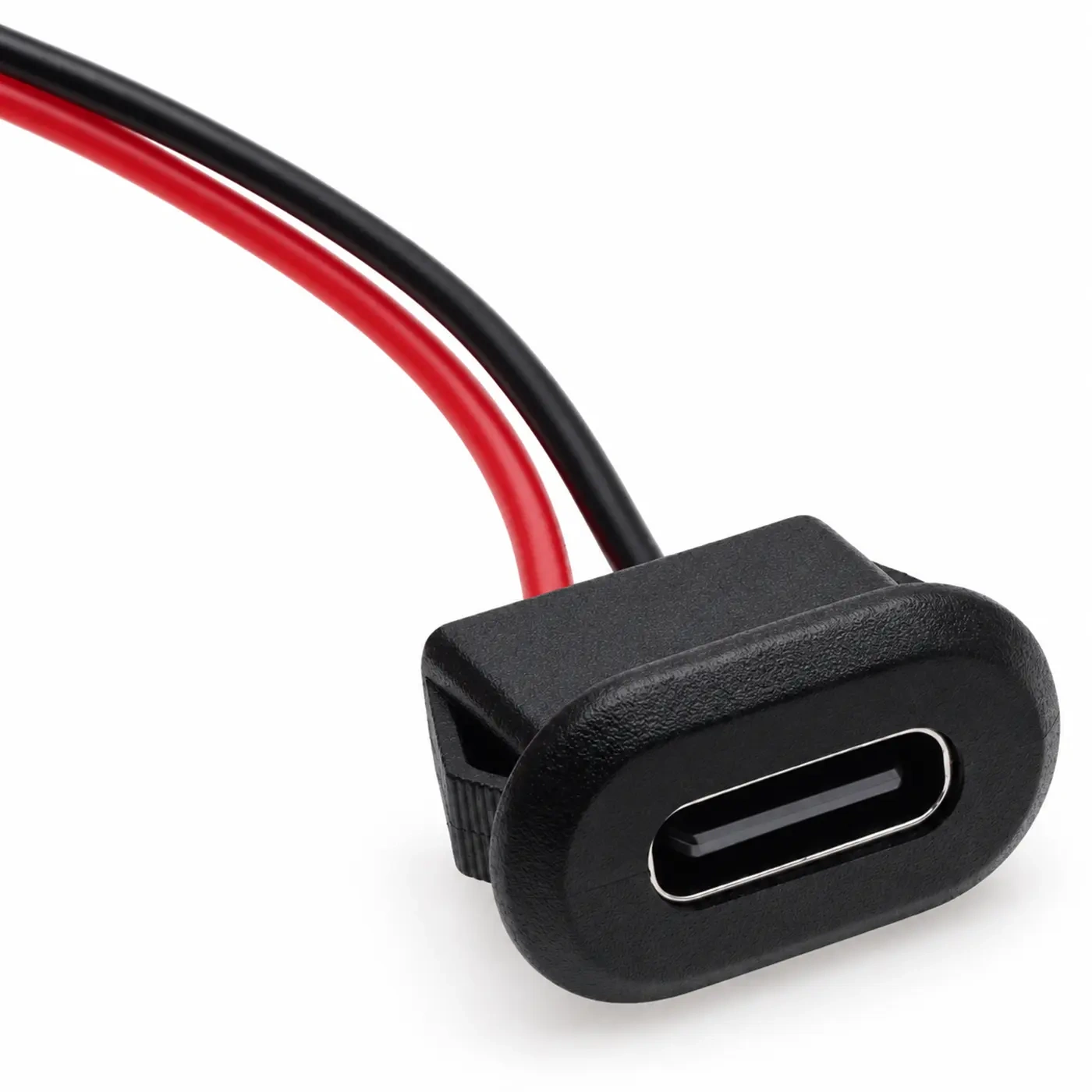

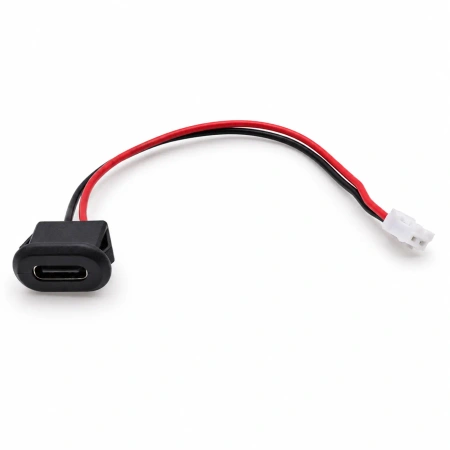

Gniazdo USB typu C w czarnej obudowie, montowane na zatrzask w ściance urządzenia, z dwoma przewodami 10 cm zakończonymi żeńskim wtykiem JST PH 2,0 mm. Doprowadza do płytki wyłącznie zasilanie 5 V: przewody to VBUS i GND, bez linii danych.

Zatrzaski mocują gniazdo bez nakrętek i śrub, a wtyk PH wpina się w gniazdo na płytce drukowanej, więc całość montuje się bez lutowania.

Specyfikacja techniczna

• typ: gniazdo USB typu C panelowe, wyłącznie zasilanie
• napięcie pracy: 5 V
• linie: VBUS i GND, bez linii danych i bez rezystorów na liniach CC
• przewody: 2, czerwony +5 V, czarny GND, 10 cm
• złącze: żeński wtyk JST PH, 2-pin, raster 2,0 mm
• montaż: na zatrzask w ściance obudowy
• kolor obudowy gniazda: czarny

Montaż na zatrzask i połączenie wtykiem JST PH

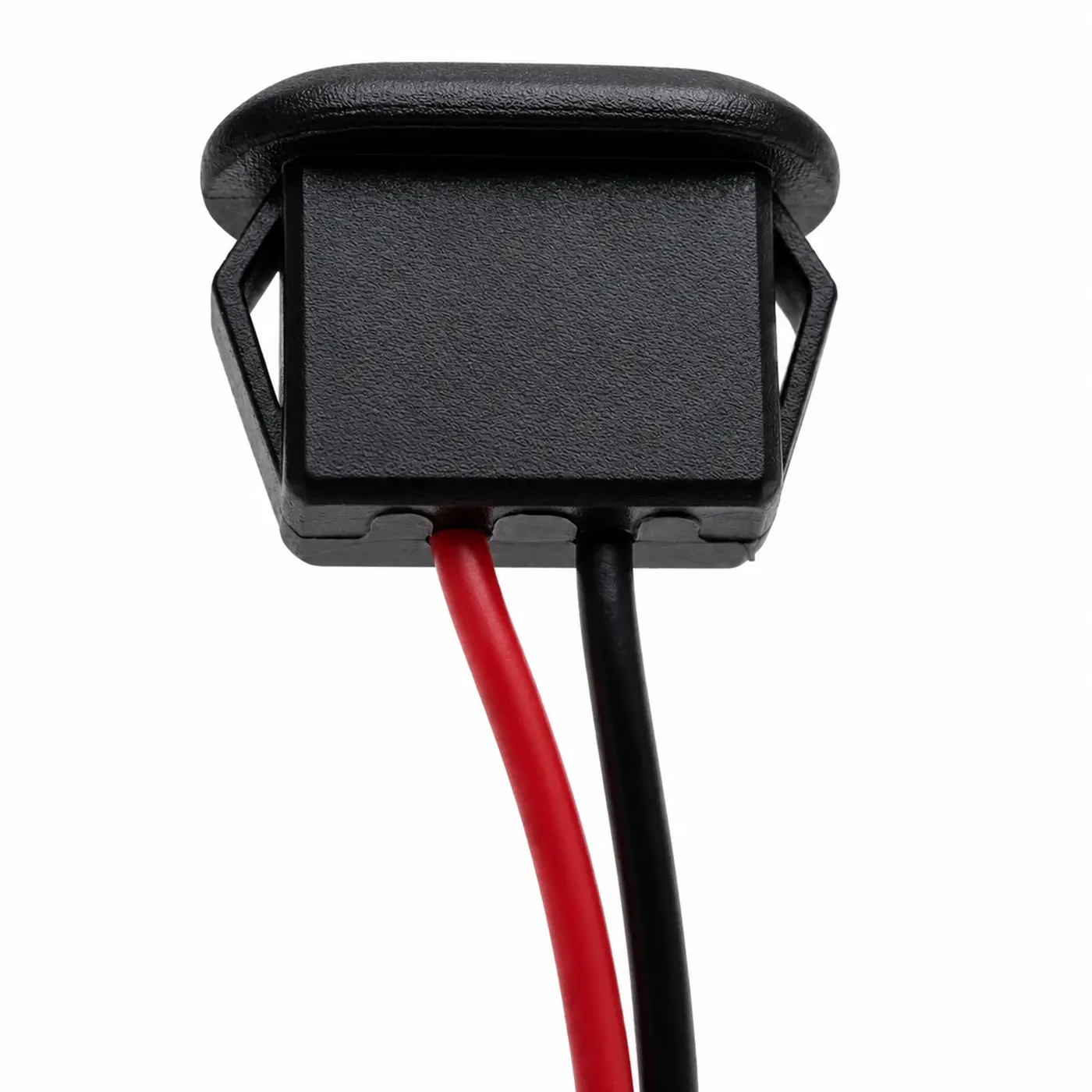

• Zatrzaski w korpusie - gniazdo wciska się w otwór od frontu obudowy, a boczne sprężyste zaczepy blokują je za ścianką
• Wtyk zamiast lutowania - żeński wtyk JST PH wpina się w 2-pinowe gniazdo na płytce i odłącza przy serwisie bez odlutowywania przewodów
• Czarna obudowa - gniazdo pasuje do ciemnych obudów urządzeń i paneli

Dlaczego ładowarka USB-C wymaga rezystorów CC

Źródło USB-C podaje napięcie na VBUS dopiero po wykryciu odbiornika, czyli rezystora 5,1 kΩ między linią CC a masą. Port USB-A podaje 5 V zawsze, a przewód USB-A - USB-C ma rezystor sygnalizujący źródło po stronie wtyku USB-C. Dlatego gniazdo bez rezystorów CC pracuje z przewodem USB-A - USB-C, a z przewodem USB-C - USB-C nie dostaje napięcia.

Zastosowania w projektach, oświetleniu i na makietach

• Dla konstruktora - gniazdo zasilania 5 V w obudowie urządzenia z Arduino, ESP32 lub innym modułem zasilanym z USB
• W oświetleniu LED - zasilanie lampek, pasków i modułów LED 5 V z ładowarki USB
• W modelarstwie i na makietach - doprowadzenie 5 V do oświetlenia i napędów makiety przez gniazdo w podstawie

Najczęstsze pytania o gniazdo USB-C z wtykiem JST PH

Czy gniazdo działa z ładowarką USB-C i przewodem USB-C - USB-C?

Nie. Gniazdo nie ma rezystorów 5,1 kΩ na liniach CC, a bez nich ładowarka USB-C nie podaje napięcia. Gniazdo zasila się przewodem USB-A - USB-C z ładowarki lub portu USB-A.

Czy przez gniazdo można przesyłać dane?

Nie. Z gniazda wychodzą tylko dwa przewody, VBUS i GND, więc doprowadza ono wyłącznie zasilanie 5 V. Do transmisji danych potrzebne jest gniazdo z wyprowadzonymi liniami D+ i D-.

Czy wtyk JST PH pasuje do gniazda JST XH?

Nie. Złącza JST PH mają raster 2,0 mm, a JST XH 2,5 mm, więc wtyk PH nie wchodzi w gniazdo XH. Na płytce potrzebne jest 2-pinowe gniazdo serii PH.

Czy gniazdo można podłączyć do złącza akumulatora PH na płytce mikrokontrolera?

Nie. Złącza JST PH 2-pin na płytkach z mikrokontrolerem są zwykle wejściem akumulatora Li-Po 3,7 V, a nie zasilania 5 V. Gniazdo USB-C łączy się z wejściem 5 V płytki.

Czy gniazdo obsługuje szybkie ładowanie i wyższe napięcia?

Nie. Gniazdo pracuje z napięciem 5 V, a bez linii CC nie ma możliwości wynegocjowania wyższego napięcia w standardzie USB Power Delivery.
