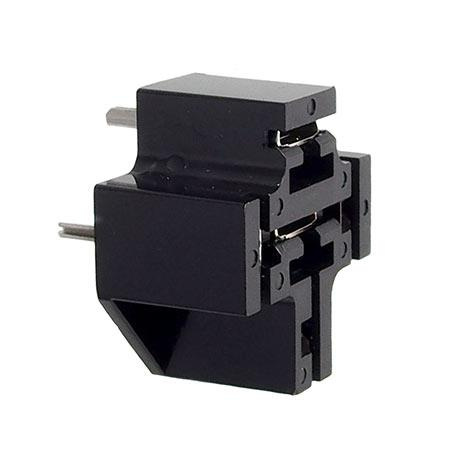

Gniazdo samochodowe do druku dla przekaźników 4120, NVF4 i HFV4

Gniazdo do montażu na płytce drukowanej jest przeznaczone do przekaźników samochodowych serii 4120, NVF4 i HFV4.

Obciążenie styku NO wynosi 40 A, a styku NC 30 A.

Najważniejsze cechy

• Wyprowadzenia do druku
• Zgodność z seriami 4120, NVF4 i HFV4
• Obciążenie styku NO 40 A
• Obciążenie styku NC 30 A

Zastosowanie

Gniazdo umożliwia osadzenie przekaźnika samochodowego bezpośrednio na PCB, co porządkuje połączenia i ułatwia wymianę elementu.

• Moduły sterujące z przekaźnikami samochodowymi
• Płytki drukowane wykorzystujące serię NVF4 lub HFV4
• Układy z przekaźnikiem typu 4120

Specyfikacja techniczna

• Typ produktu: gniazdo przekaźnika samochodowego do PCB
• Montaż: na PCB
• Zgodność: 4120, NVF4, HFV4
• Obciążenie styku NO: 40 A
• Obciążenie styku NC: 30 A

Warto wiedzieć: Różnica między stykami NO i NC

Styk NO pozostaje otwarty bez zasilenia cewki, natomiast NC jest wtedy zamknięty. Po zadziałaniu przekaźnika ich stan zmienia się przeciwnie.

Wartości 40 A i 30 A odnoszą się do odpowiednich torów stykowych i nie powinny być zamieniane podczas projektowania obciążenia.
