Do jakich przekaźników pasuje gniazdo?
Gniazdo współpracuje z przekaźnikami serii AZ6991.

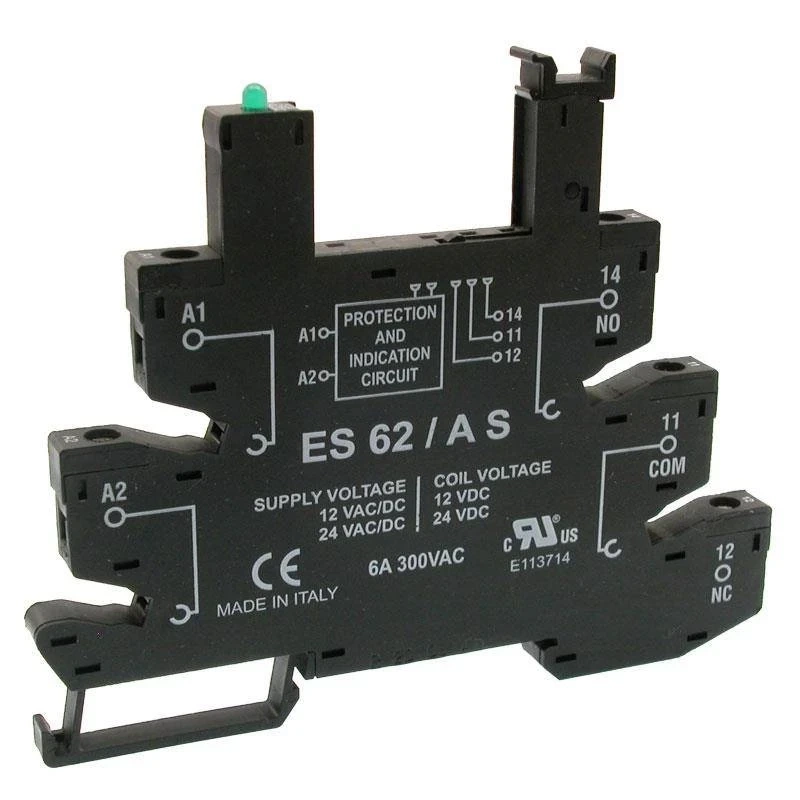

Gniazdo przekaźnika AZ6991 na szynę DIN 35 mm lub płytę Zettler ES62/AS
Podstawka ES62/AS do przekaźników AZ6991 na szynę DIN 35 mm
Gniazdo ES62/AS jest przeznaczone do mocowania przekaźników serii AZ6991 na szynie 35 mm zgodnej z EN 50022 lub bezpośrednio na płycie.
Maksymalny moment dokręcenia zacisku wynosi 0,7 Nm, co pozwala kontrolować siłę mocowania przewodów w zaciskach.
Najważniejsze cechy
- Zgodność z przekaźnikami AZ6991
- Montaż na szynie 35 mm wg EN 50022
- Możliwość montażu na płycie
- Maksymalny moment dokręcenia 0,7 Nm
- Model ES62/AS
Zastosowanie
Gniazdo służy do budowy rozłącznych połączeń przekaźnikowych w szafach, rozdzielnicach i urządzeniach sterujących.
- Montaż przekaźników AZ6991 w rozdzielnicy
- Instalacja na standardowej szynie 35 mm
- Montaż bezpośredni na płycie
Specyfikacja techniczna
- Model: ES62/AS
- Typ produktu: gniazdo przekaźnika
- Zgodna seria: AZ6991
- Montaż: szyna 35 mm wg EN 50022 lub płyta
- Maksymalny moment dokręcenia: 0,7 Nm
- Producent: Zettler
Warto wiedzieć: Dlaczego moment dokręcenia zacisku jest ważny
Zbyt mały moment może powodować niestabilny styk, a zbyt duży uszkodzić zacisk lub przewód. Podana wartość 0,7 Nm określa granicę prawidłowego dokręcenia dla tego gniazda.
W praktyce warto używać narzędzia pozwalającego kontrolować moment, zwłaszcza przy seryjnym montażu instalacji.
Najczęściej zadawane pytania
Na jakiej szynie można je zamontować?
Gniazdo można zamontować na szynie 35 mm zgodnej z EN 50022.
Czy możliwy jest montaż bez szyny?
Tak, gniazdo można zamontować także na płycie.
Jaki jest maksymalny moment dokręcenia?
Maksymalny moment dokręcenia wynosi 0,7 Nm.
Jakie oznaczenie ma gniazdo?
Gniazdo ma oznaczenie ES62/AS.
