Czy gniazdo montuje się na PCB?
Tak. Wyprowadzenia są przeznaczone do lutowania w płytce drukowanej.

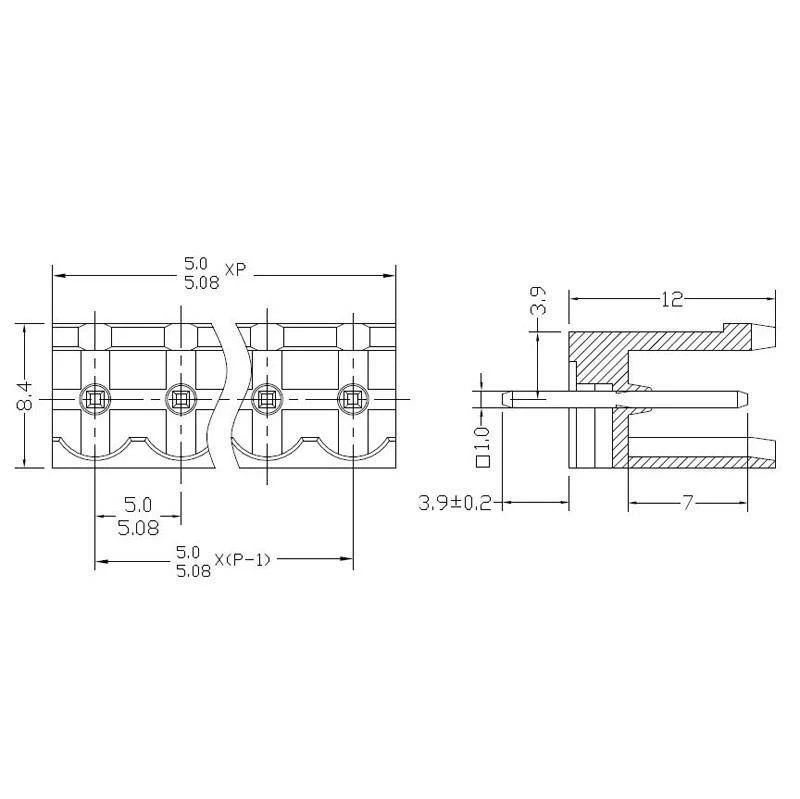

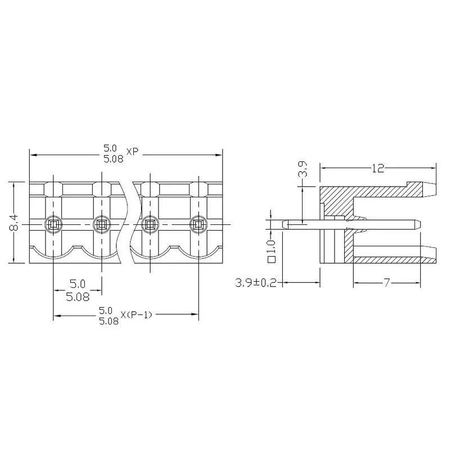

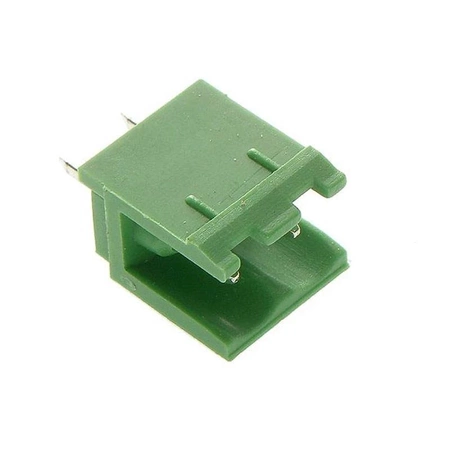

Gniazdo męskie TLPH300V-02P do PCB, 2 styki, raster 5,08 mm, proste, otwarte, 300 V / 12 A
2-polowe gniazdo męskie do montażu na płytce PCB – TLPH300V-02P
Gniazdo TLPH300V-02P jest męskim elementem złącza przeznaczonym do montażu na płytce drukowanej. Orientacja prosta pozwala dopasować kierunek łączenia do układu mechanicznego urządzenia.
Najważniejsze cechy
- Montaż na PCB: stałe osadzenie złącza w urządzeniu
- Rozłączne połączenie: wygodny montaż i serwis przewodów
- Wielopolowa konstrukcja: uporządkowane prowadzenie kilku obwodów
Zastosowanie
Gniazdo można stosować w zasilaczach, sterownikach, urządzeniach pomiarowych i modułach automatyki, w których wymagane jest rozłączne połączenie przewodów z płytką PCB.
Specyfikacja techniczna
- Liczba pól: 2
- Raster: 5,08 mm
- Orientacja: proste
- Montaż: na płytce drukowanej
- Wykonanie korpusu: otwarte
- Wysokość: 12 mm
- Napięcie znamionowe: 300 V
- Prąd znamionowy: 12 A
- Zakres przewodów elementu współpracującego: 28-12AWG
- Kolor: zielony
- Seria współpracująca: TLPS 5,08 mm
Warto wiedzieć
Przy projektowaniu PCB należy zachować raster zgodny z wyprowadzeniami złącza oraz pozostawić miejsce na swobodne wsuwanie i wyjmowanie elementu współpracującego.
Najczęściej zadawane pytania
Czy połączenie jest rozłączne?
Tak. Gniazdo współpracuje z pasującym elementem przewodowym.
Do jakich urządzeń pasuje?
Może być stosowane w sterownikach, zasilaczach i modułach automatyki.
Co trzeba sprawdzić przed zakupem?
Najważniejsze są liczba pól, raster, orientacja i zgodność z elementem współpracującym.
Jak zaplanować miejsce na płytce?
Należy uwzględnić obrys korpusu oraz przestrzeń potrzebną do podłączenia i odłączenia wtyku.
