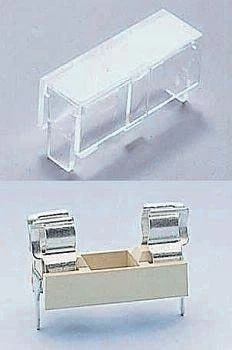

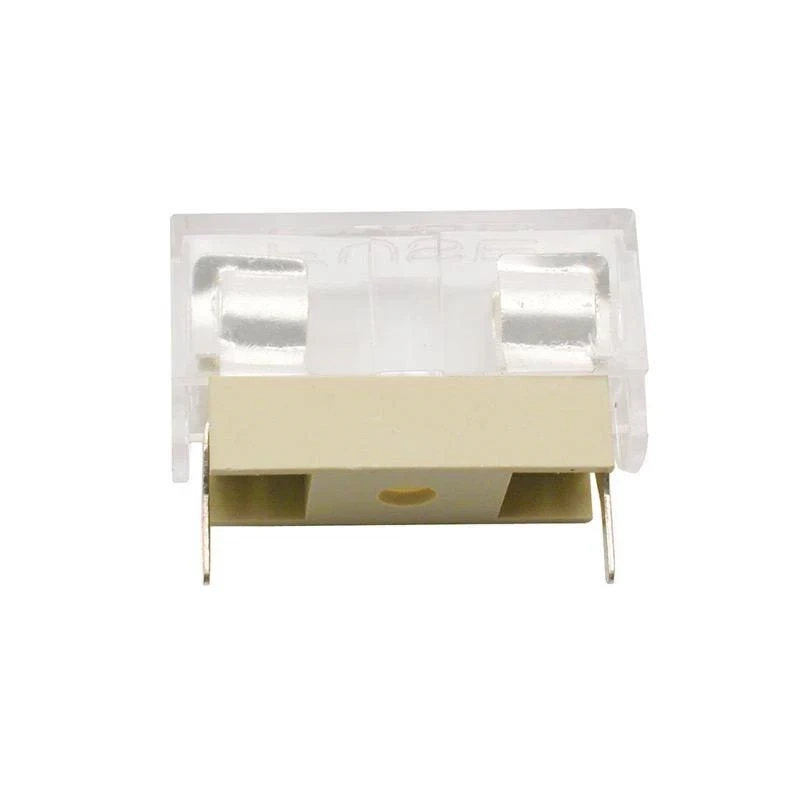

Osłonięta oprawka PTF-15 do bezpiecznika 5 × 20 mm montowana na PCB

Gniazdo bezpiecznikowe PTF-15 jest przeznaczone do montażu na płytce drukowanej i współpracuje z bezpiecznikami 5 × 20 mm. Prąd znamionowy wynosi 6,3 A, a napięcie znamionowe 250 V AC.

Korpus wykonano z samogasnącego norylu wypełnionego włóknem szklanym. W komplecie znajduje się przezroczysta osłona.

Najważniejsze cechy

• Do bezpieczników 5 × 20 mm
• Montaż na płytce drukowanej
• Prąd znamionowy 6,3 A i napięcie 250 V AC
• Samogasnący korpus z norylu
• Przezroczysta osłona w komplecie

Zastosowanie

• Zasilacze i urządzenia elektroniczne
• Płytki PCB wymagające wymiennego bezpiecznika

Specyfikacja techniczna

• Model: PTF-15
• Typ produktu: gniazdo bezpiecznikowe do PCB
• Rozmiar bezpiecznika: 5 × 20 mm
• Prąd znamionowy: 6,3 A
• Napięcie znamionowe: 250 V AC
• Materiał korpusu: noryl z włóknem szklanym, samogasnący
• Długość: 22,3 mm
• Szerokość: 9 mm
• Wysokość: 13,5 mm

W zestawie

• Gniazdo bezpiecznikowe PTF-15
• Przezroczysta osłona

Warto wiedzieć: Dlaczego stosuje się materiały samogasnące?

W pobliżu bezpiecznika mogą występować podwyższone temperatury związane z przepływem prądu lub zadziałaniem wkładki. Materiał samogasnący ogranicza podtrzymywanie płomienia po usunięciu źródła zapłonu.

Nie zastępuje to prawidłowego doboru bezpiecznika, obciążenia styków i warunków pracy całego obwodu.
