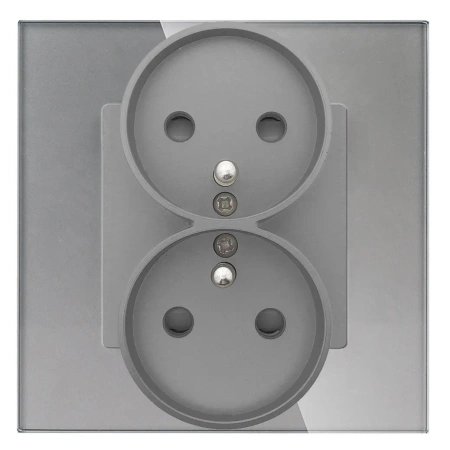

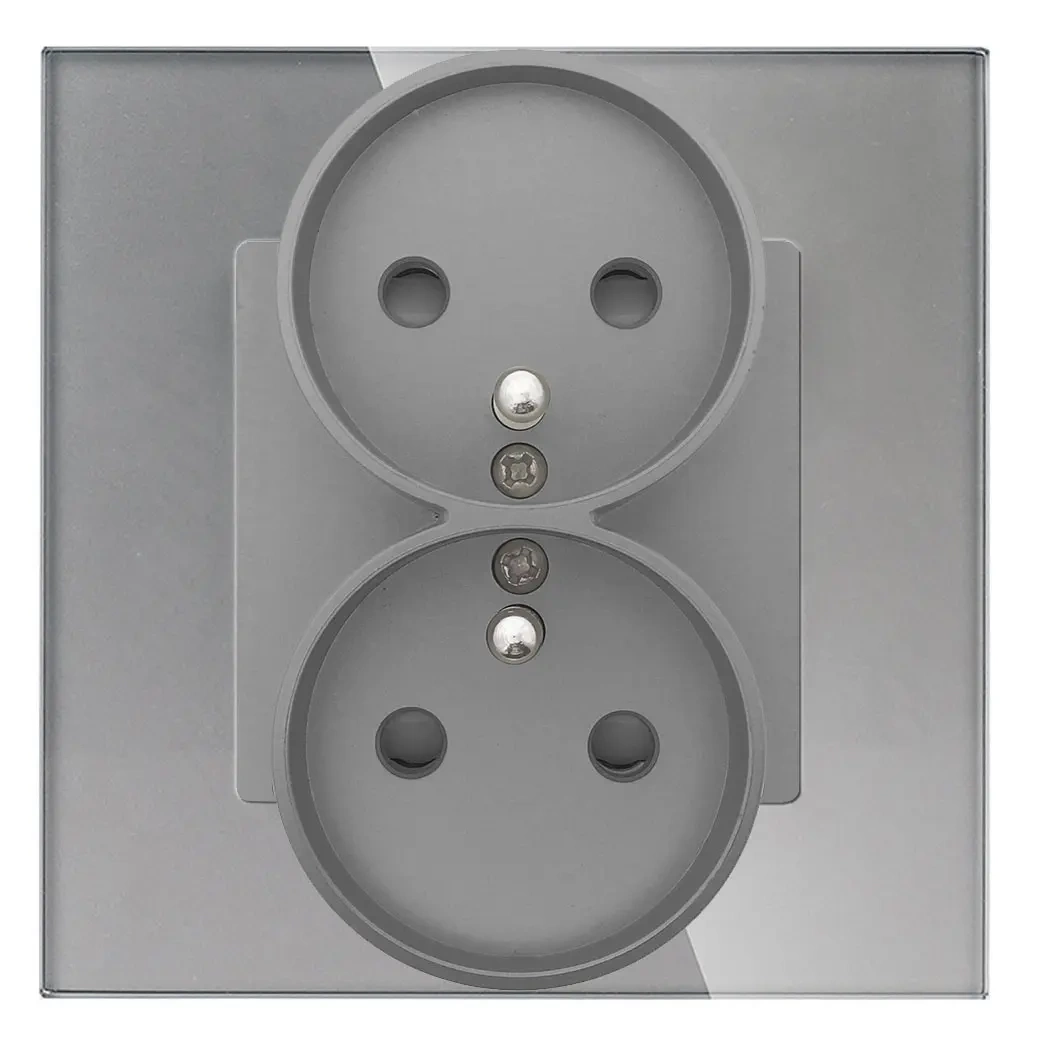

- Gniazdko podwójne z ramką szklaną, 16 A / 250 V, bolec French. Pozwala podłączyć dwa urządzenia w miejscu jednej puszki, bez listwy zasilającej. Ramka 86 x 86 mm ze szkła hartowanego, wersja grafitowa.
Gniazdo elektryczne podwójne z ramką szklaną - kolor grafitowy - Tawoia Glass
Specyfikacja

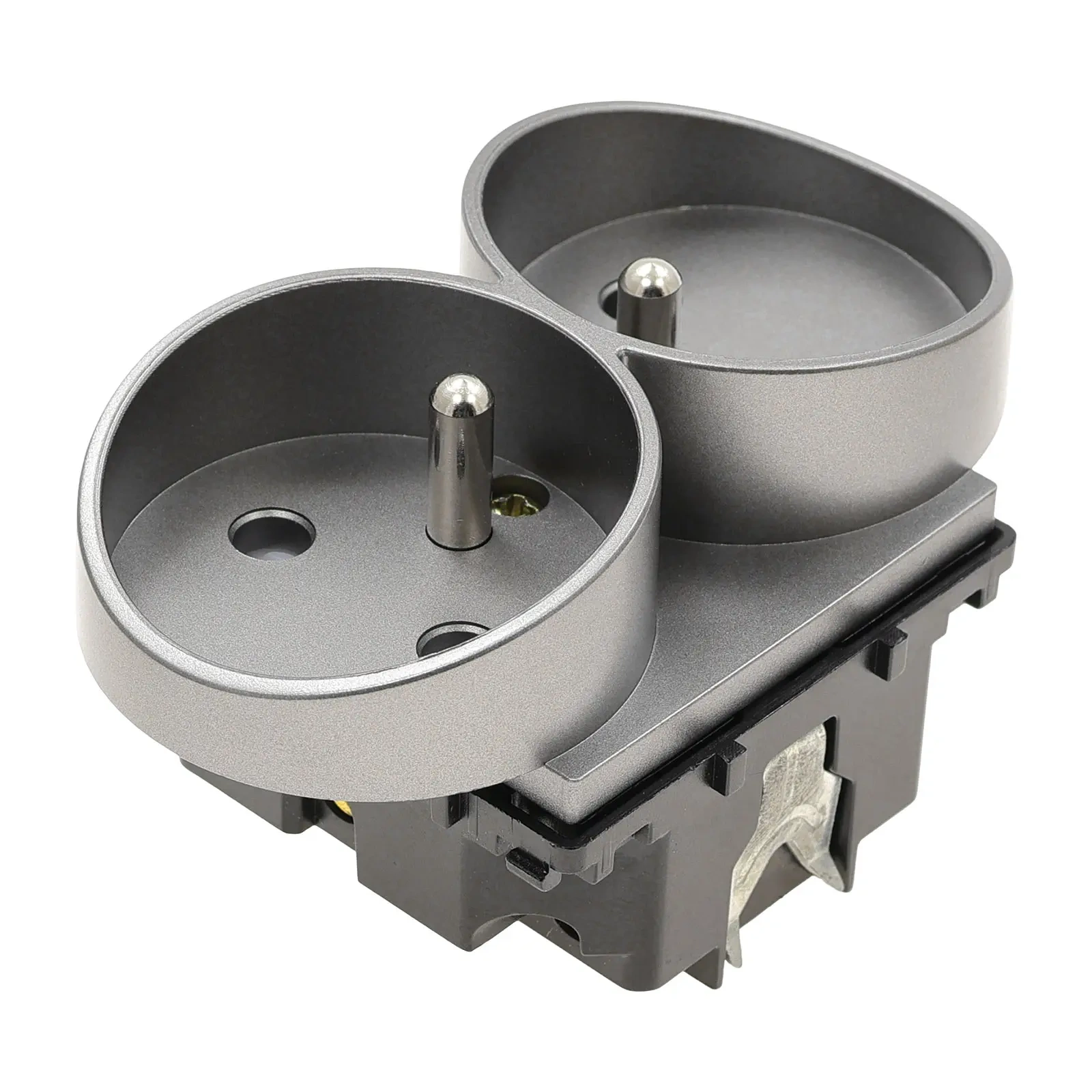

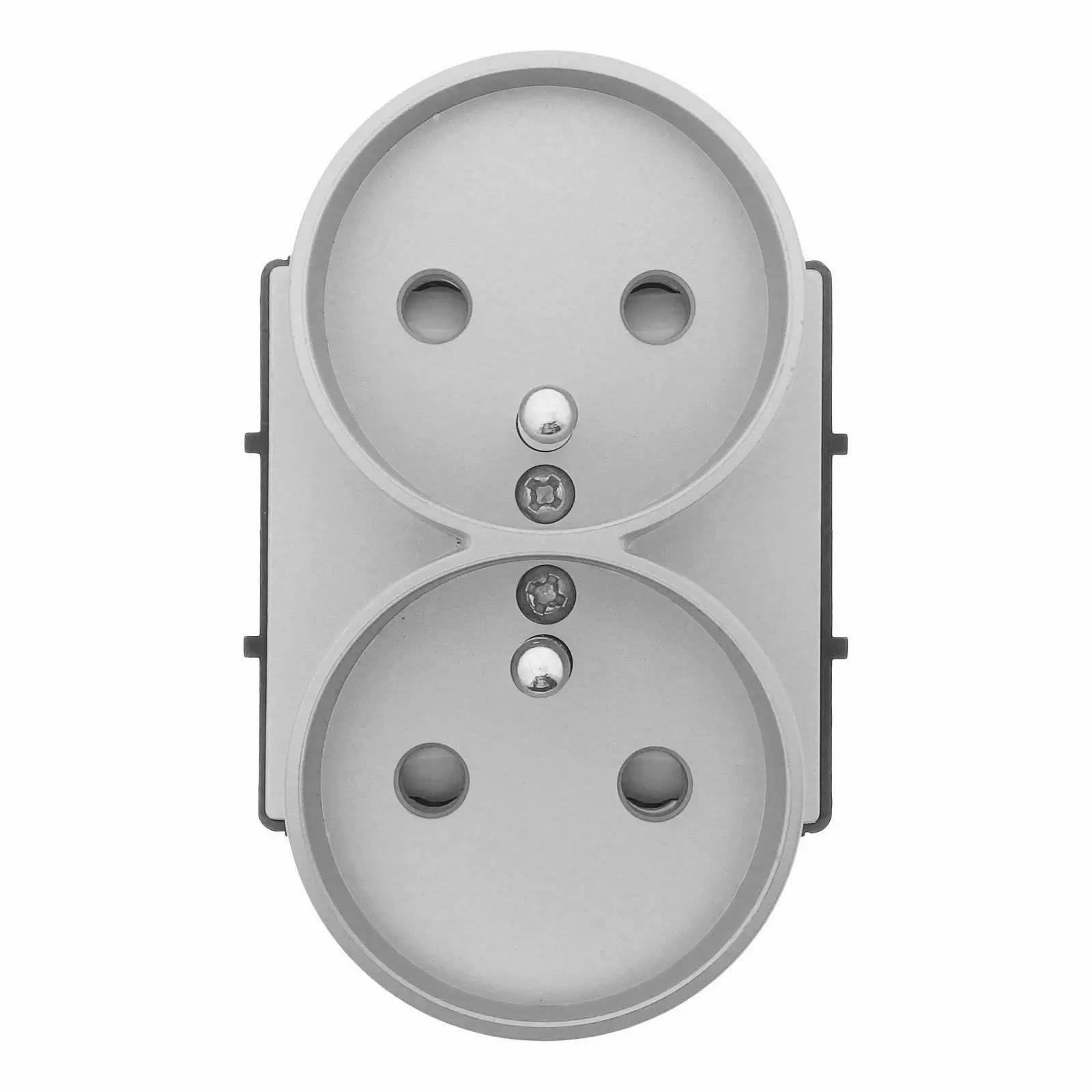

- Produkt: moduł podwójnego gniazda elektrycznego z bolcem typu French, podtynkowy
- Kolor: grafitowy
- Maksymalne napięcie: 250 V AC
- Maksymalny prąd: 16 A
- Materiał: tworzywo ognioodporne
- Głębokość wewnątrz puszki: 35 mm
- Certyfikaty: CE, RoHS
- Gwarancja: 2 lata
Montaż (moduł + ramka):

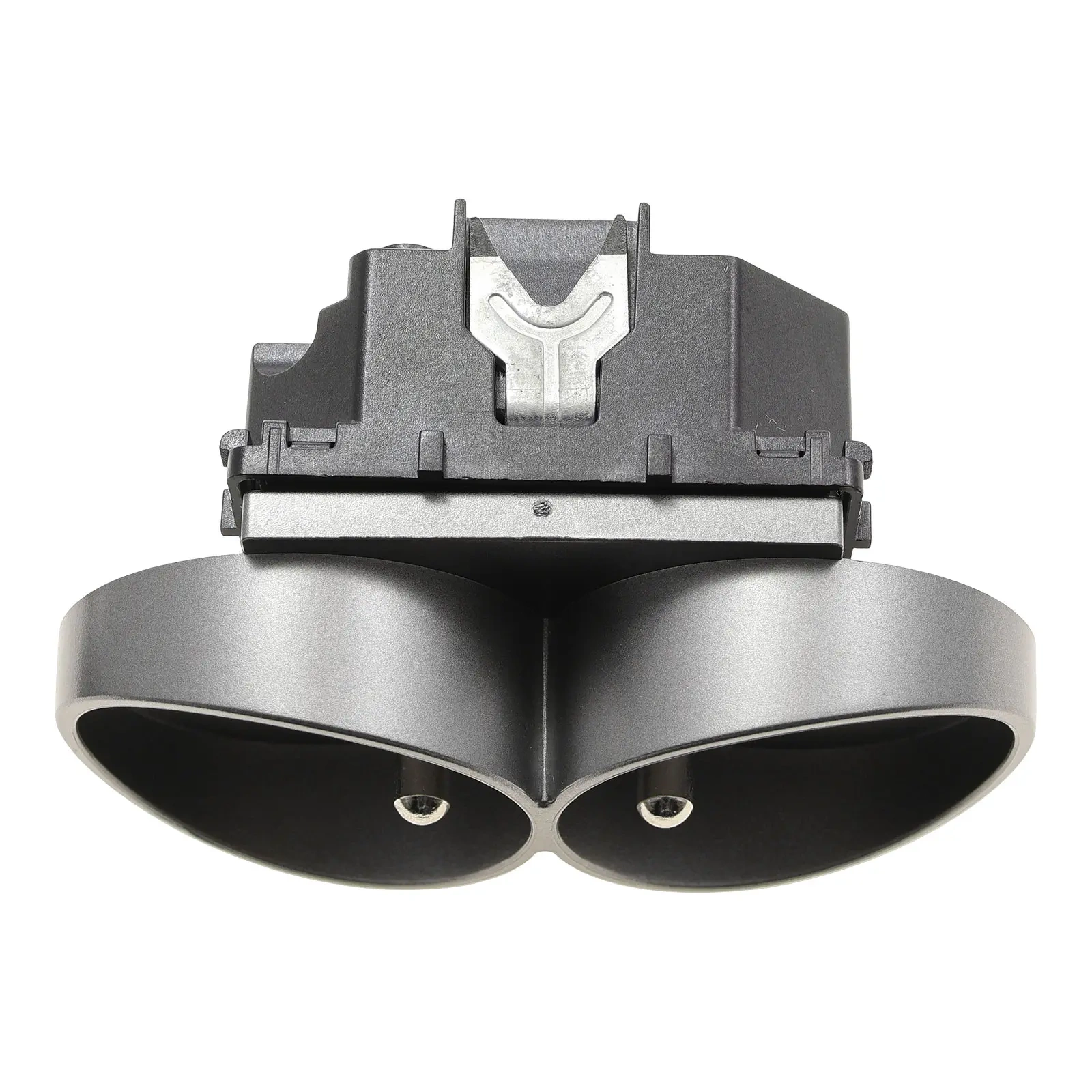

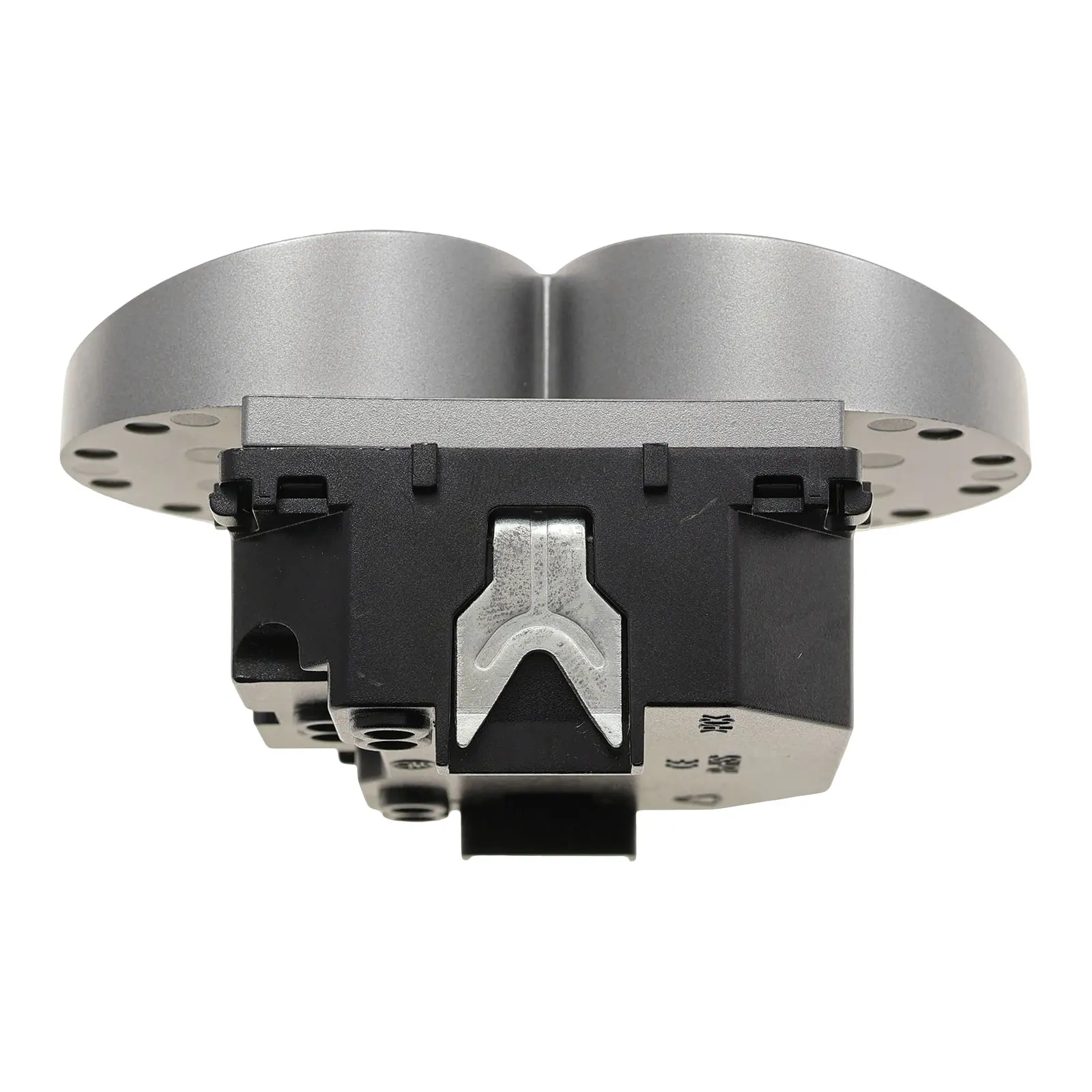

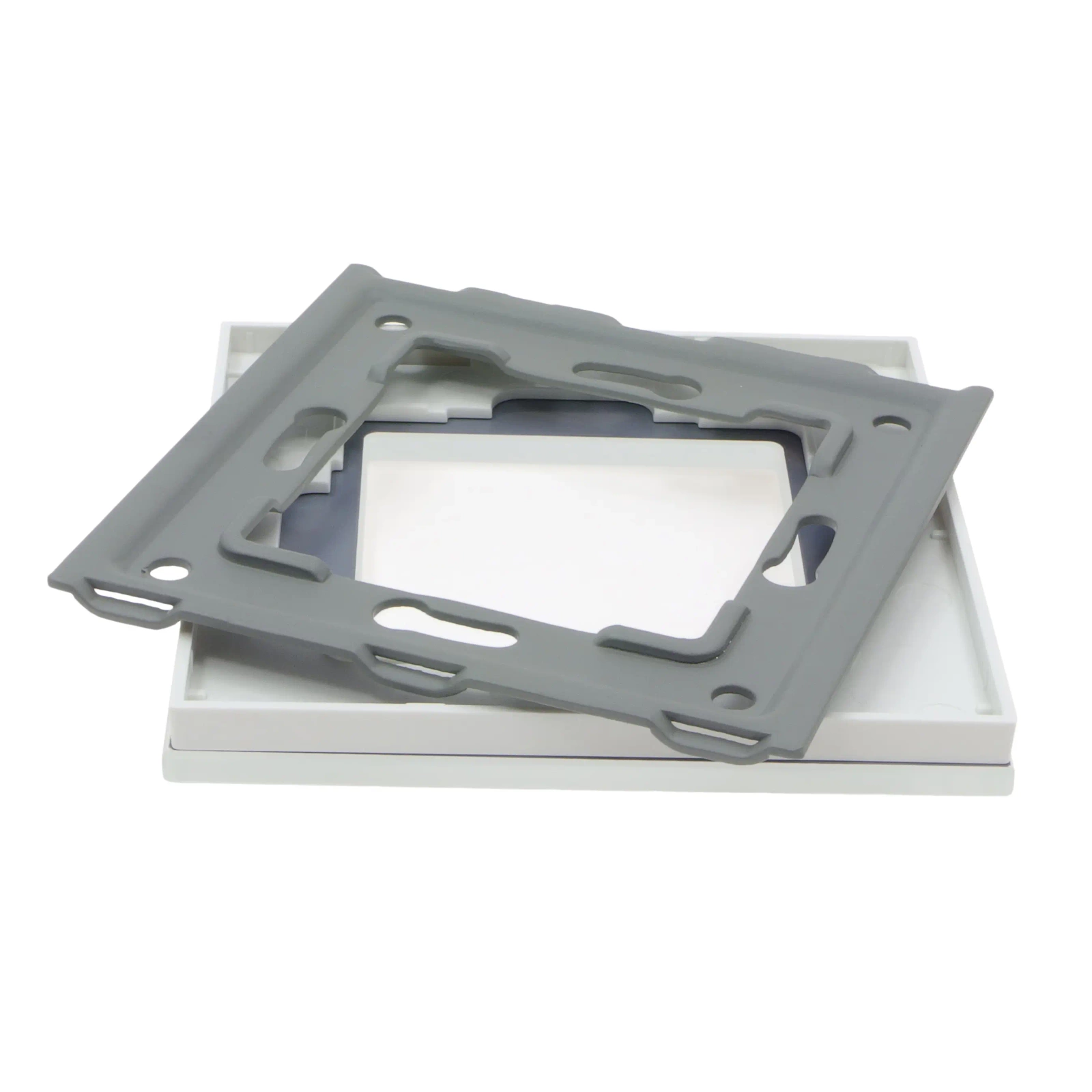

- Montaż modułu - wprowadź moduł kontaktu do metalowej ramki, która jest w komplecie z ramką szklaną. Uwaga: oznaczenie "CE RoHS" ma być od strony ściany. Moduł zamontuj z wyczuciem na wcisk. Prawidłowo zamontowany moduł w metalowej ramce tworzy z nią stabilną całość.
- Wykonaj podłączenie przewodów do odpowiednich zacisków zgodnie ze schematem połączeń elektrycznych.
- Ramkę metalową z modułem umieść w ścianie i przykręć wkrętami (wkręty są w opakowaniu z modułem).

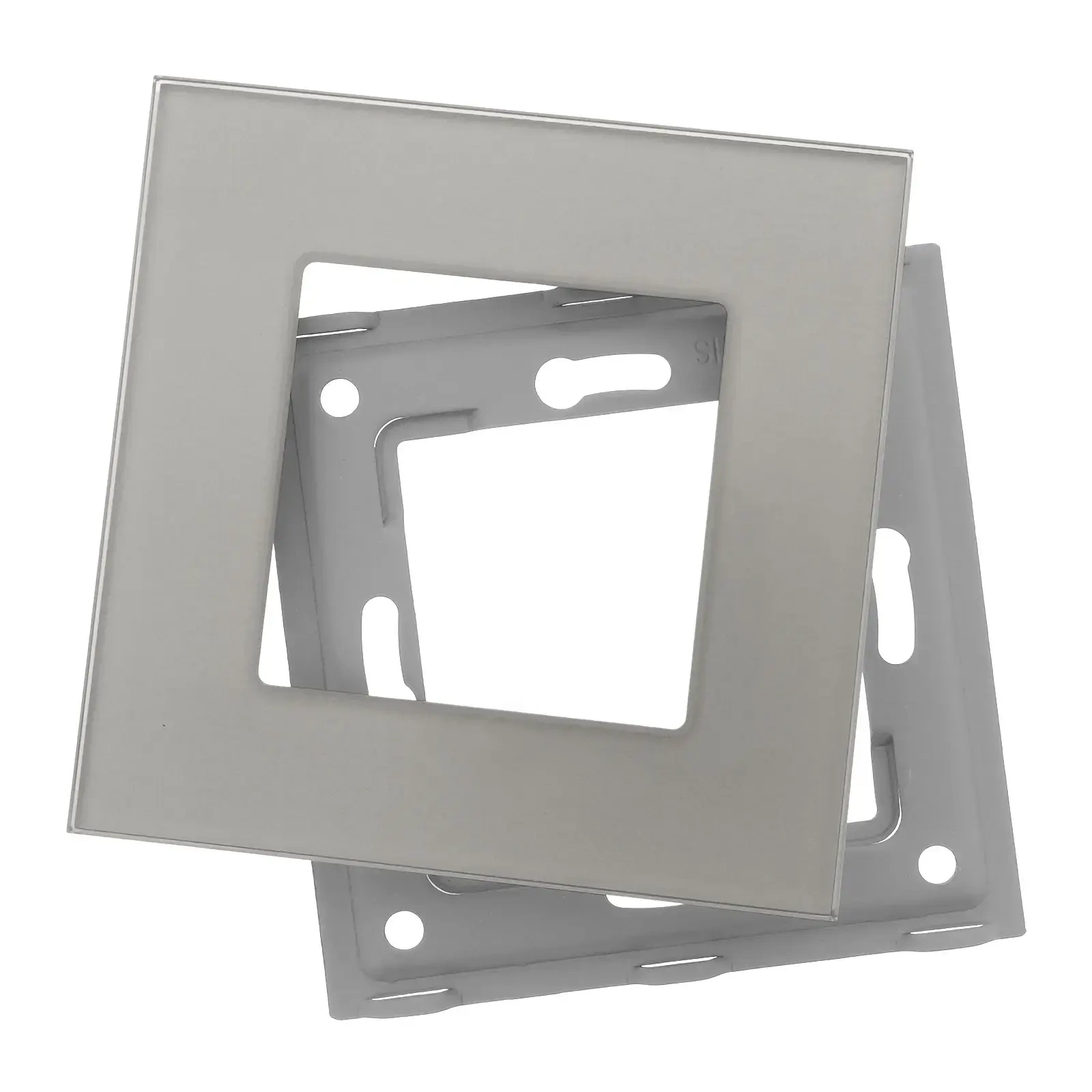

- Do ramki metalowej przymocuj na wcisk ramkę szklaną.

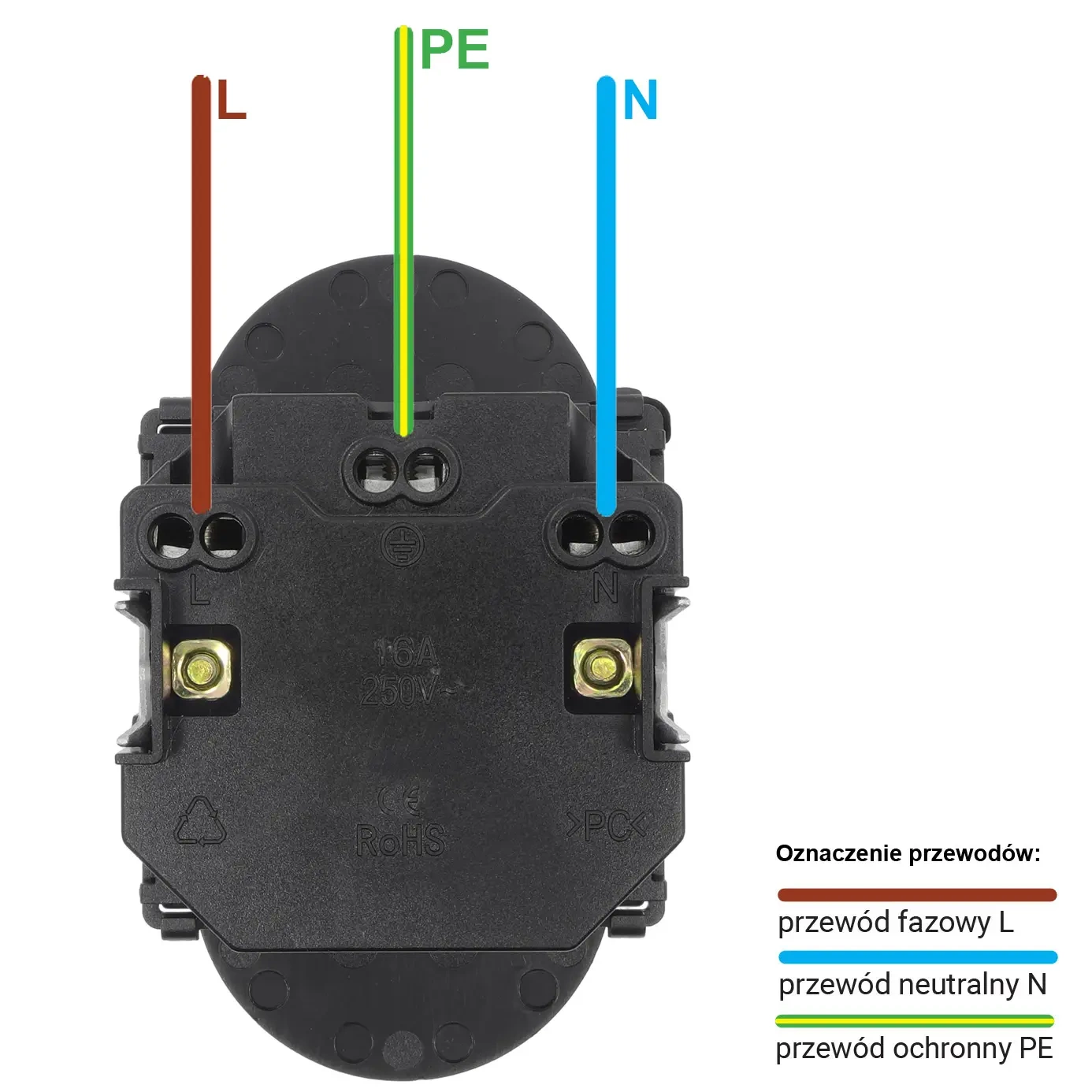

Schemat połączeń elektrycznych

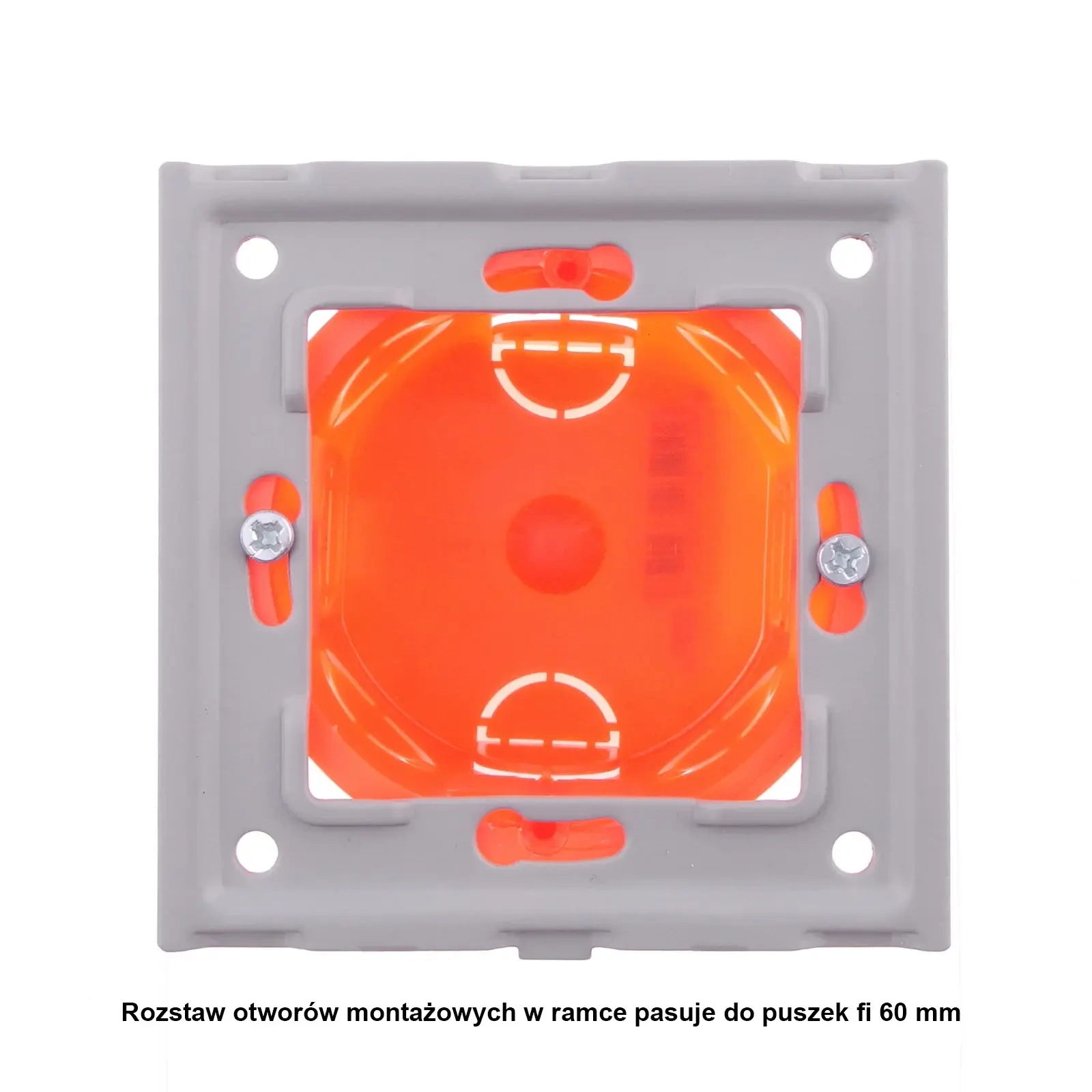

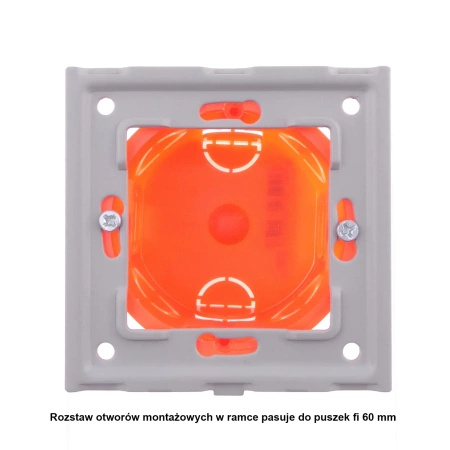

Do montażu polecamy puszki podtynkowe fi 60mm:
