Zlutowany generator szumu różowego i białego do testowania torów audio, korektorów barwy oraz stanowisk pomiarowych.
AVT1571 C to zlutowany układ generatora szumu białego i różowego przeznaczony do testowania oraz ustawiania parametrów układów elektroakustycznych. Sygnał szumowy pozwala szybko obserwować charakterystykę toru audio na analizatorze widma.
Mikrokontroler ATtiny85 generuje pseudolosowy ciąg LFSR, a filtracja RC i bufor TL072 udostępniają użyteczny sygnał szumu różowego. Wersja C wymaga zasilania 7–12 VDC, podłączenia wyjścia X2 do wejścia badanego układu lub aparatury pomiarowej oraz zabudowy w obudowie albo użycia w stanowisku testowym.

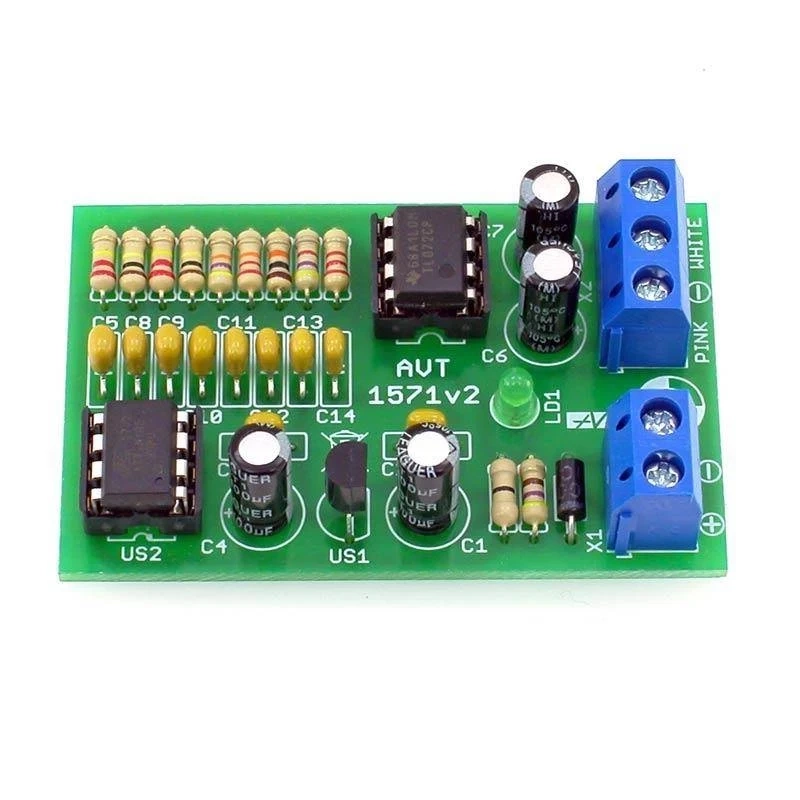

Zlutowany generator szumu różowego i białego z mikrokontrolerem ATtiny85, generacją pseudolosową LFSR, filtrami RC i buforem wyjściowym TL072.
| Wersja | C – zlutowany układ |
| Funkcja | generator szumu do testów audio |
| Rodzaje sygnału | szum różowy i szum biały |
| Metoda generacji | pseudolosowy szum cyfrowy LFSR |
| Częstotliwość generowania szumu | około 120 kHz |
| Czas powtórzenia ciągu | około 35 s |
| Mikrokontroler | ATtiny85 |
| Bufor wyjściowy | TL072 |
| Wyjścia | X2-1 szum różowy, X2-3 szum biały, X2-2 masa |
| Zasilanie | 7–12 VDC |
| Płytka PCB | 37×57 mm |
AVT1571 C – zlutowany układ. Wersja zawiera zmontowany generator szumu białego i różowego z mikrokontrolerem ATtiny85 przygotowanym do projektu, filtrami RC, buforem TL072 i wyjściem X2. Układ wymaga zasilania 7–12 VDC, podłączenia do badanego toru audio lub aparatury pomiarowej oraz zabudowy w obudowie albo użycia w stanowisku testowym.
Na złączu X2 dostępny jest szum różowy na pinie X2-1, masa na X2-2 oraz szum biały na X2-3. Sygnały należy podawać na wejścia urządzeń audio lub aparaturę pomiarową.
Szum różowy powstaje po filtracji sygnału pseudolosowego w pasywnych filtrach RC i jest buforowany przez TL072. Taki sygnał sprawdza się przy analizie charakterystyki toru audio.
Układ wymaga zasilania 7–12 VDC i właściwego prowadzenia przewodów sygnałowych, szczególnie przy pracy z czułymi wejściami pomiarowymi lub przedwzmacniaczami.
Wersja C nie jest kompletnym urządzeniem w obudowie. Trzeba zapewnić zasilanie, wyprowadzenie gniazd sygnałowych, mocowanie płytki i ochronę przed zwarciem.
Uwaga: Wyjścia X2 są przeznaczone do sygnałów testowych dla wejść audio lub aparatury pomiarowej. Nie należy traktować ich jako wyjść głośnikowych ani obciążać niską impedancją.
AVT1571 C to zlutowany układ generatora szumu białego i różowego z mikrokontrolerem ATtiny85, filtrami RC, buforem TL072 i wyjściem X2. Wymaga zasilania 7–12 VDC, podłączenia do badanego toru audio oraz zabudowy w obudowie albo użycia w stanowisku testowym.
Nie. To zlutowany generator do zabudowy lub stanowiska pomiarowego. Trzeba zapewnić zasilanie, gniazda sygnałowe, połączenie z badanym układem i ewentualną obudowę.
Na X2-1 dostępny jest szum różowy, na X2-3 szum biały, a na X2-2 masa sygnałowa.
Nie. Wyjścia X2 są wyjściami sygnałowymi do wejść audio lub aparatury pomiarowej. Do odsłuchu należy użyć odpowiedniego wzmacniacza.
