Generator szumu białego i różowego - PCB i mikroprocesor do projektu AVT 1571
- Generuj szum różowy i biały do testów audio, regulacji torów elektroakustycznych i pracy z analizatorem widma. AVT1571 A+ zawiera płytkę PCB i mikrokontroler; elementy kompletujesz osobno.
Generator szumu białego i różowego - płytka PCB i mikrokontroler do AVT1571
Pozwala zbudować generator szumu różowego i białego do testowania torów audio, korektorów barwy oraz pracy z analizatorem widma.
Generator szumu do pomiarów i testów audio
AVT1571 to generator szumu przeznaczony do szybkiego testowania i ustawiania parametrów układów elektroakustycznych. Sygnał szumowy podany na wejście badanego urządzenia pozwala obserwować odpowiedź toru audio na analizatorze widma bez czasochłonnego przestrajania generatora sinusoidalnego.
Układ jednocześnie udostępnia szum różowy i biały. Mikrokontroler ATtiny85 generuje cyfrowy ciąg pseudolosowy metodą LFSR, a pasywne filtry RC kształtują charakterystykę szumu różowego. Wersja A+ zawiera płytkę PCB i mikrokontroler przygotowany do projektu; pozostałe elementy, TL072, stabilizator, złącza i elementy filtrów trzeba skompletować osobno.
Karta techniczna
AVT1571
Generator szumu różowego i białego z mikrokontrolerem ATtiny85, generacją pseudolosową LFSR, filtrami RC i buforem wyjściowym TL072.
| Wersja | A+ – płytka PCB i mikrokontroler |
| Funkcja | generator szumu do testów audio |
| Rodzaje sygnału | szum różowy i szum biały |
| Metoda generacji | pseudolosowy szum cyfrowy LFSR |
| Częstotliwość generowania szumu | około 120 kHz |
| Czas powtórzenia ciągu | około 35 s |
| Mikrokontroler | ATtiny85 |
| Bufor wyjściowy | TL072 |
| Wyjścia | X2-1 szum różowy, X2-3 szum biały, X2-2 masa |
| Zasilanie | 7–12 VDC |
| Płytka PCB | 37×57 mm |
Wersja

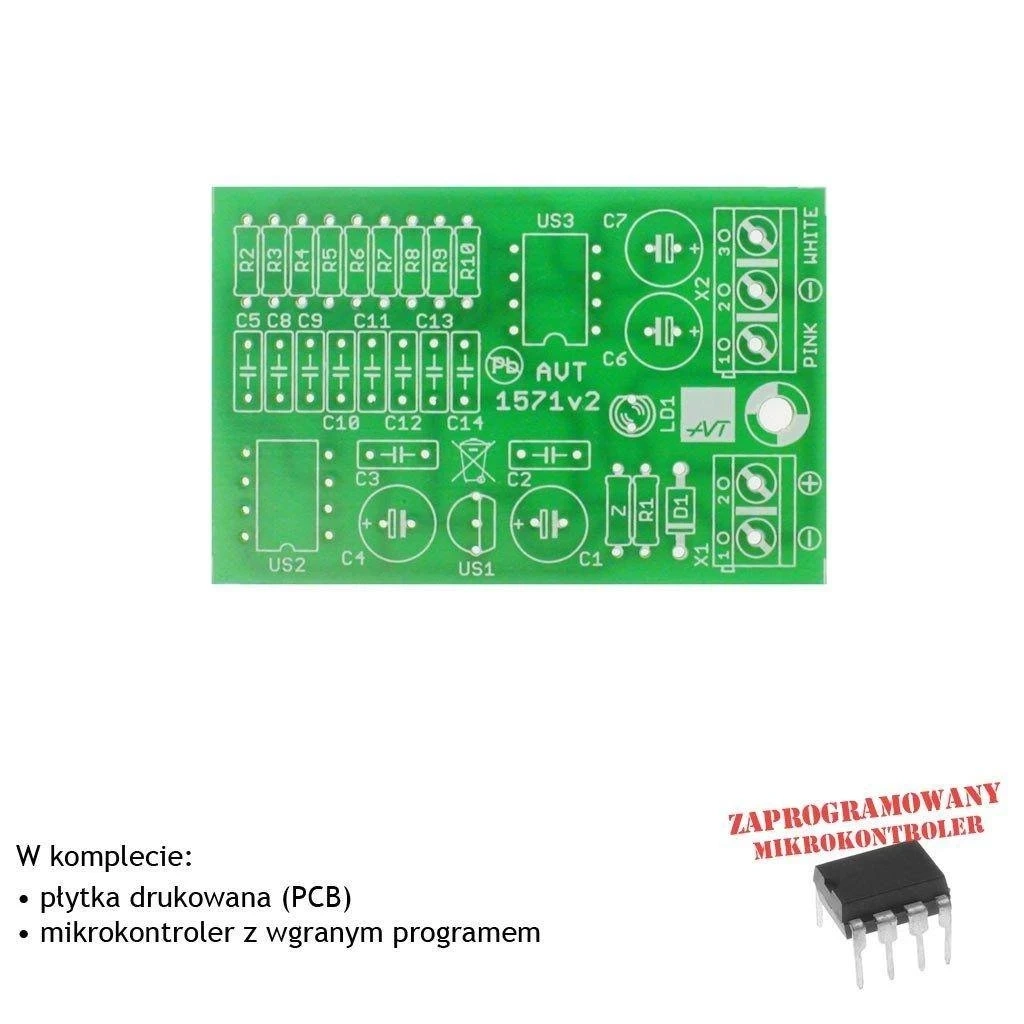

AVT1571 A+ – płytka PCB i zaprogramowany mikrokontroler ATtiny85. Pozostałe elementy elektroniczne i elektromechaniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 470 Ω
- R2, R4: 220 kΩ
- R3, R5: 100 kΩ
- R6: 47 kΩ
- R7: 22 kΩ
- R8: 10 kΩ
- R9: 4,7 kΩ
- R10: 2,2 kΩ
- Z: 0 Ω
- C1, C4: 100 µF
- C2, C3: 100 nF
- C5, C8: 47 nF
- C6, C7: 10 µF
- C9: 22 nF
- C10: 10 nF
- C11: 4,7 nF
- C12: 2,2 nF
- C13: 1 nF
- C14: 470 pF
- D1: 1N4007
- LD1: dioda LED
- US1: 78L05
- US2: ATtiny85 – mikrokontroler przygotowany do projektu (w zestawie)
- US3: TL072
- X1: DG301-5.0/2
- X2: DG301-5.0/3
Notes
ATtiny85 generuje pseudolosowy sygnał cyfrowy metodą LFSR. Częstotliwość generowania wynosi około 120 kHz, a 32-bitowy ciąg daje powtórzenie po około 35 sekundach.
Szum różowy powstaje po filtracji sygnału pseudolosowego w pasywnych filtrach RC R5…R10 i C8…C14, a następnie jest buforowany przez wzmacniacz operacyjny TL072.
Na złączu X2 dostępne są dwa sygnały: X2-1 to szum różowy, X2-3 to szum biały, a X2-2 to masa. Wyjścia służą do podawania sygnału testowego na wejścia audio lub aparaturę pomiarową.
Sygnał generatora nie jest wyjściem mocy do bezpośredniego zasilania głośnika. Do odsłuchu lub większych poziomów sygnału należy użyć odpowiedniego wzmacniacza albo wejścia pomiarowego.
Uwaga: Wyjścia X2 są przeznaczone do sygnałów testowych dla wejść audio lub aparatury pomiarowej. Nie należy traktować ich jako wyjść głośnikowych ani obciążać niską impedancją.
Najczęściej zadawane pytania
AVT1571 A+ zawiera płytkę PCB oraz mikrokontroler ATtiny85 przygotowany do projektu generatora szumu białego i różowego. Do uruchomienia układu trzeba samodzielnie skompletować pozostałe elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ jednocześnie udostępnia szum różowy i szum biały. Sygnał szumu różowego jest dostępny na X2-1, szum biały na X2-3, a masa na X2-2.
Szum różowy jest przydatny przy testowaniu torów audio, korektorów barwy, zestawów głośnikowych i pomieszczeń, ponieważ jego rozkład lepiej odpowiada warunkom spotykanym w elektroakustyce niż pojedynczy ton sinusoidalny.
Wersja A+ zawiera mikrokontroler ATtiny85 przygotowany do projektu, więc użytkownik nie musi samodzielnie programować układu przed uruchomieniem generatora.
