Generator szumu białego i różowego - KIT DIY AVT1571
KIT do zbudowania generatora szumu różowego i białego do testowania torów audio, korektorów barwy oraz pracy z analizatorem widma.
Generator szumu do samodzielnego montażu
AVT1571 pozwala zbudować generator szumu do szybkiego testowania i ustawiania parametrów układów elektroakustycznych. Sygnał szumowy podany na wejście badanego urządzenia ułatwia obserwację odpowiedzi toru audio na analizatorze widma bez czasochłonnego przestrajania generatora sinusoidalnego.
Układ udostępnia dwa sygnały: szum różowy i szum biały. Mikrokontroler ATtiny85 generuje cyfrowy ciąg pseudolosowy metodą LFSR, a pasywne filtry RC kształtują charakterystykę szumu różowego. Wersja B to zestaw KIT z płytką PCB, mikrokontrolerem przygotowanym do projektu, wzmacniaczem TL072, stabilizatorem, złączami i elementami do samodzielnego montażu.
Karta techniczna
AVT1571
Generator szumu różowego i białego z mikrokontrolerem ATtiny85, generacją pseudolosową LFSR, filtrami RC i buforem wyjściowym TL072.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | generator szumu do testów audio |
| Rodzaje sygnału | szum różowy i szum biały |
| Metoda generacji | pseudolosowy szum cyfrowy LFSR |
| Częstotliwość generowania szumu | około 120 kHz |
| Czas powtórzenia ciągu | około 35 s |
| Mikrokontroler | ATtiny85 |
| Bufor wyjściowy | TL072 |
| Wyjścia | X2-1 szum różowy, X2-3 szum biały, X2-2 masa |
| Zasilanie | 7–12 VDC |
| Płytka PCB | 37×57 mm |
Wersja

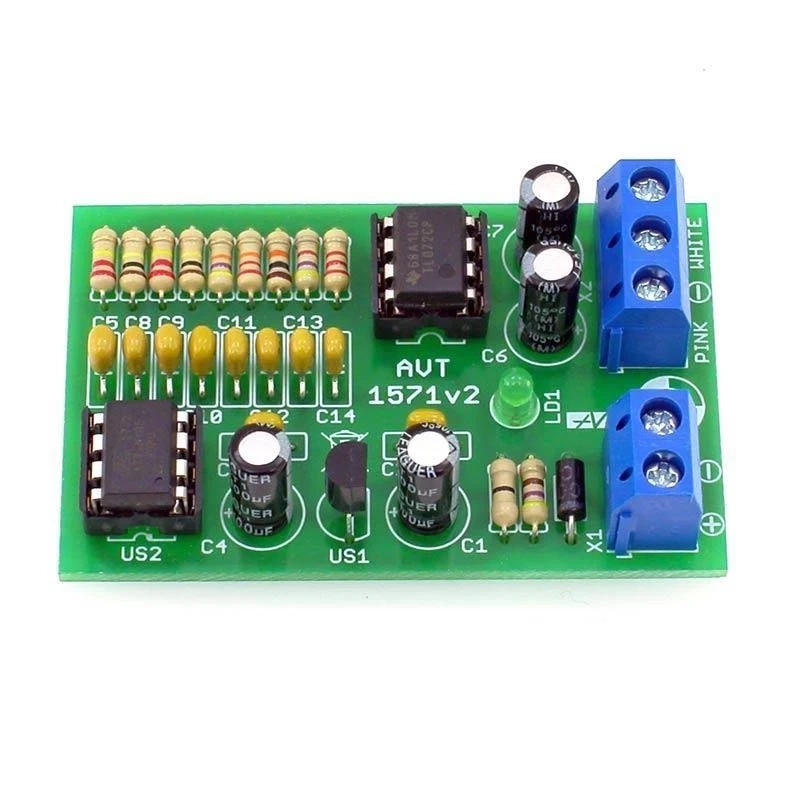

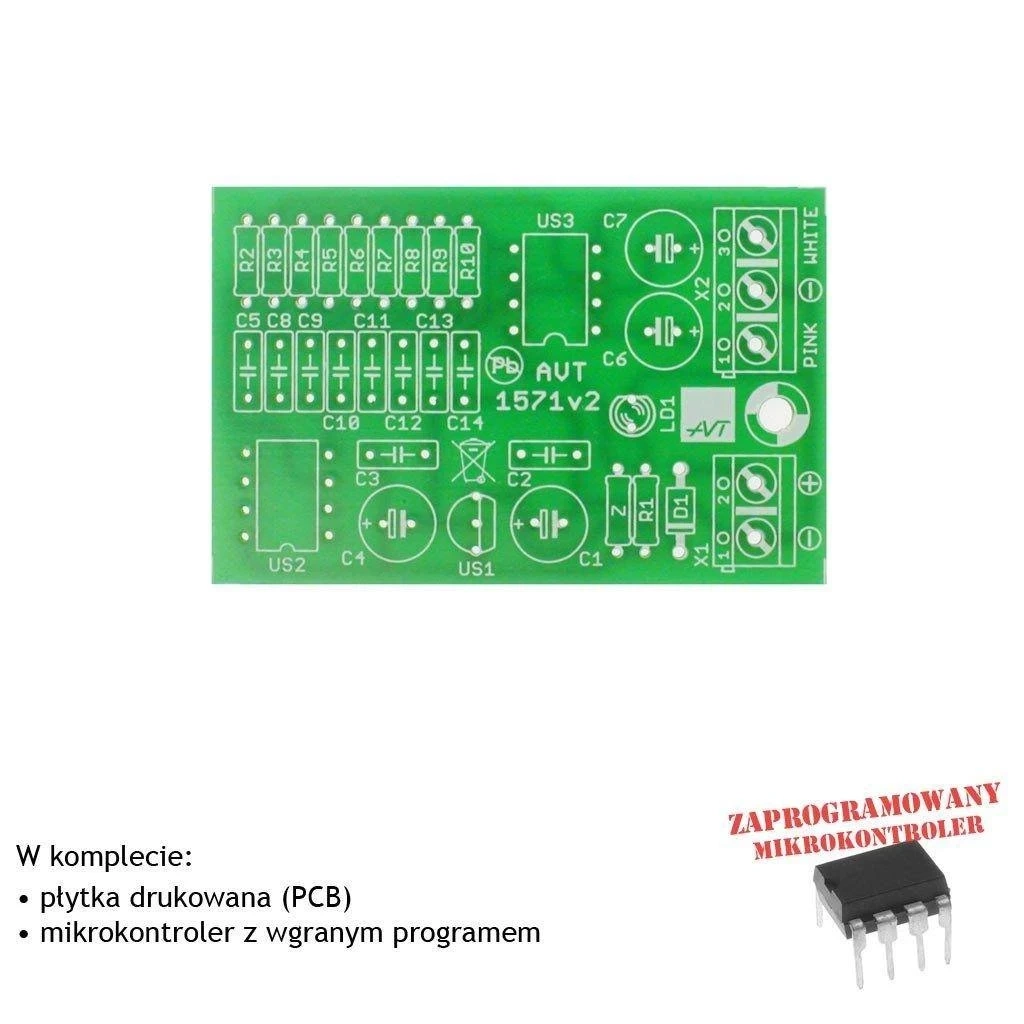

AVT1571 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, mikrokontroler ATtiny85 przygotowany do projektu, stabilizator 78L05, wzmacniacz TL072, elementy filtrów RC, złącza oraz elementy do zlutowania generatora szumu różowego i białego.
Notes
ATtiny85 generuje pseudolosowy sygnał cyfrowy metodą LFSR. Częstotliwość generowania wynosi około 120 kHz, a 32-bitowy ciąg daje powtórzenie po około 35 sekundach.
Szum różowy powstaje po filtracji sygnału pseudolosowego w pasywnych filtrach RC R5…R10 i C8…C14, a następnie jest buforowany przez wzmacniacz operacyjny TL072.
Na złączu X2 dostępne są dwa sygnały: X2-1 to szum różowy, X2-3 to szum biały, a X2-2 to masa. Wyjścia służą do podawania sygnału testowego na wejścia audio lub aparaturę pomiarową.
Montaż jest prosty, ale warto zwrócić uwagę na orientację układów scalonych, diody D1, kondensatorów elektrolitycznych oraz prawidłowe prowadzenie masy i wyjść sygnałowych.
Uwaga: Wyjścia X2 są przeznaczone do sygnałów testowych dla wejść audio lub aparatury pomiarowej. Nie należy traktować ich jako wyjść głośnikowych ani obciążać niską impedancją.
Najczęściej zadawane pytania
AVT1571 B to zestaw KIT z płytką PCB, mikrokontrolerem ATtiny85 przygotowanym do projektu, stabilizatorem 78L05, wzmacniaczem TL072, elementami filtrów RC, złączami i elementami do zlutowania generatora szumu różowego i białego.
Na złączu X2 dostępny jest szum różowy na X2-1, masa na X2-2 oraz szum biały na X2-3.
Szum różowy sprawdza się przy testowaniu torów audio, korektorów barwy, zestawów głośnikowych i pomieszczeń, szczególnie w połączeniu z analizatorem widma.
Nie. Wersja B zawiera mikrokontroler ATtiny85 przygotowany do projektu, więc nie trzeba samodzielnie wgrywać programu.
