Generator fali prostokątnej 1 Hz - 200 kHz - zlutowany KIT AVT 1474
- Generuj sygnał prostokątny do testów i uruchamiania układów elektronicznych. Wersja C to zlutowany układ AVT1474 do montażu w obudowie lub stanowisku.
Generator fali prostokątnej 1 Hz - 200 kHz - zlutowany AVT1474
Zlutowany generator fali prostokątnej do uruchamiania i testowania prostych układów elektronicznych w stanowisku warsztatowym.
Zlutowany generator prostokątny do obudowy lub stanowiska testowego

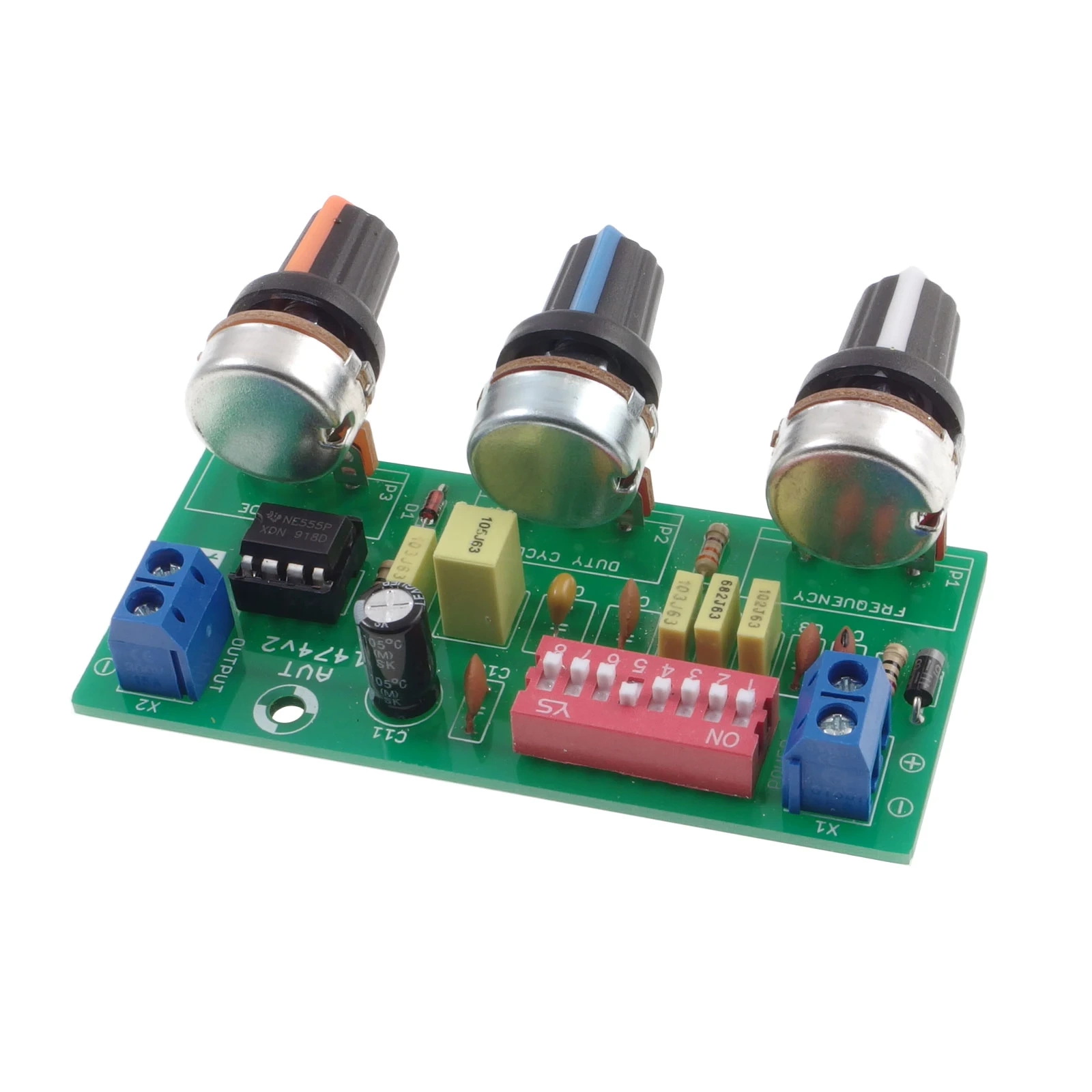

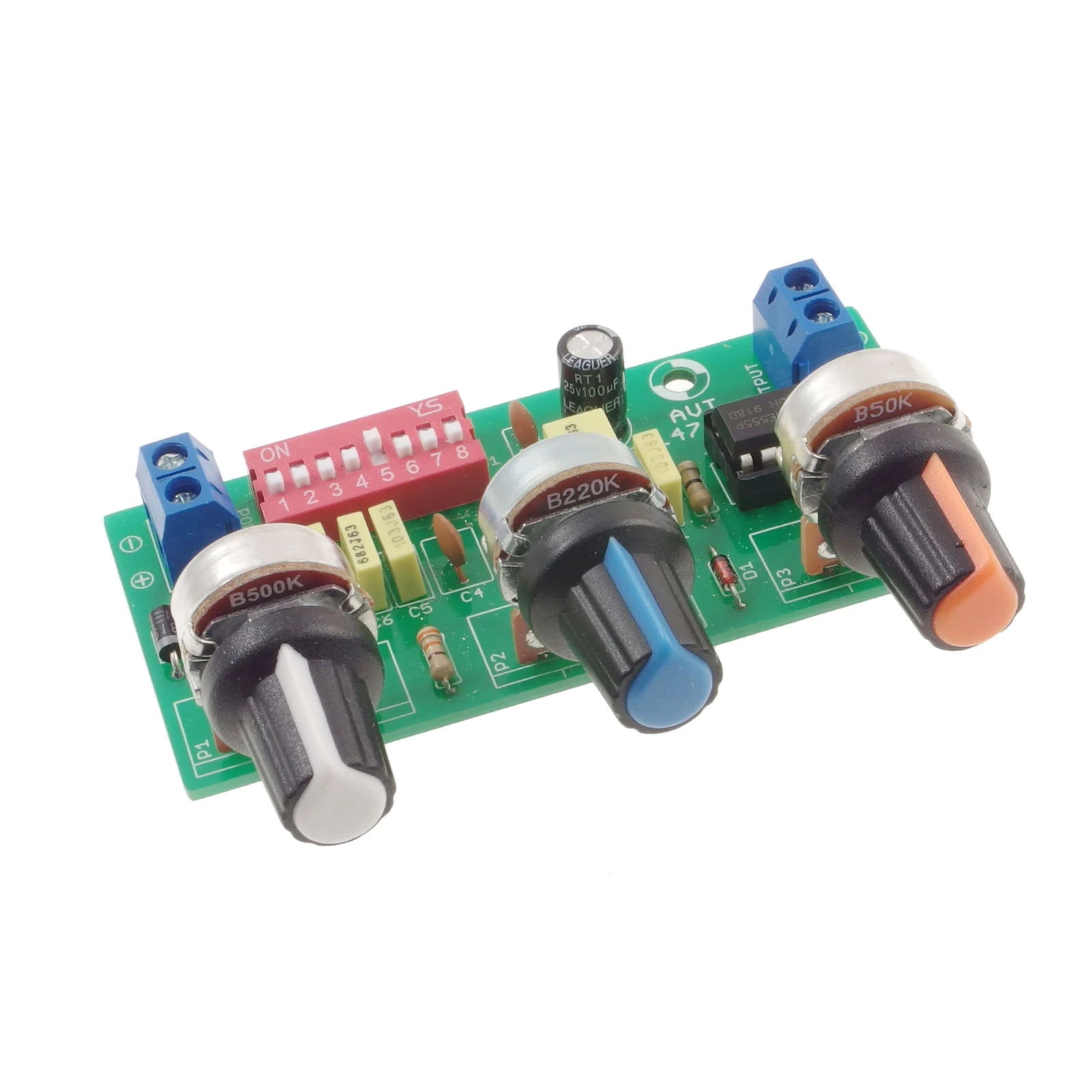

AVT1474 C to zlutowany generator fali prostokątnej na NE555, przydatny w pracowni elektronika, serwisie, edukacji i podczas uruchamiania prostych układów cyfrowych lub impulsowych. Umożliwia generowanie sygnału w zakresie od około 1 Hz do 200 kHz.
Układ ma regulację częstotliwości, wypełnienia oraz poziomu napięcia wyjściowego. Wersja C wymaga zasilania 12 VDC, podłączenia wyjścia do badanego obwodu oraz montażu w obudowie lub własnym stanowisku testowym.
Karta techniczna
AVT1474
Zlutowany generator fali prostokątnej na NE555 z ośmioma podzakresami częstotliwości, regulacją wypełnienia i poziomu napięcia wyjściowego.
| Wersja | C – zlutowany układ |
| Funkcja | generator fali prostokątnej |
| Układ generatora | NE555 |
| Zakres częstotliwości | 1 Hz…200 kHz |
| Podzakresy częstotliwości | 8, wybierane przełącznikiem DIP |
| Regulacja wypełnienia | 5–95% |
| Regulacja poziomu wyjścia | tak, potencjometrem |
| Zasilanie | 12 VDC |
| Płytka PCB | 39×82 mm |
Wersja
AVT1474 C – zlutowany układ. Wersja zawiera zmontowany generator fali prostokątnej do zabudowy w obudowie lub użycia w stanowisku testowym. Wymaga podłączenia zasilania 12 VDC oraz dopasowania poziomu wyjściowego do badanego układu.
Notes
Wersja C może być elementem prostego stanowiska do uruchamiania układów cyfrowych i impulsowych. Przełącznik DIP wybiera zakres częstotliwości, a potencjometry pozwalają dobrać częstotliwość, wypełnienie i poziom wyjścia.
Przed podłączeniem generatora do badanego układu należy sprawdzić poziom napięcia wyjściowego. Zbyt wysoki poziom sygnału może przekroczyć dopuszczalne napięcie wejściowe testowanego obwodu.
Generator nie jest kalibrowanym przyrządem pomiarowym. Przy zastosowaniach wymagających dokładnej częstotliwości lub wypełnienia warto kontrolować parametry sygnału oscyloskopem albo miernikiem częstotliwości.
Uwaga: Wersja C nie jest samodzielnym gotowym przyrządem laboratoryjnym w obudowie. To zlutowany układ do implementacji w obudowie, własnym urządzeniu lub stanowisku testowym.
Najczęściej zadawane pytania
AVT1474 C to zlutowany układ generatora fali prostokątnej. Wymaga podłączenia zasilania 12 VDC oraz montażu w obudowie lub własnym stanowisku testowym.
Nie. To zlutowany układ do implementacji. Wymaga zasilania, obudowy i kontroli parametrów sygnału, jeśli ma być używany w precyzyjnych testach.
Zakres wybiera się przełącznikiem DIP, który dołącza odpowiedni kondensator zakresowy. Dokładne ustawienie częstotliwości wykonuje się potencjometrem.
Tak, może pracować jako źródło sygnału prostokątnego do prostych testów, ale przed podłączeniem trzeba dobrać poziom wyjściowy do dopuszczalnego napięcia wejściowego badanego układu.
