Generator fali prostokątnej 1 Hz - 200 kHz - PCB do projektu AVT 1474
- Generuj sygnał prostokątny 1 Hz…200 kHz z regulacją wypełnienia i poziomu wyjściowego. AVT1474 A to płytka PCB generatora NE555; elementy kompletujesz osobno.

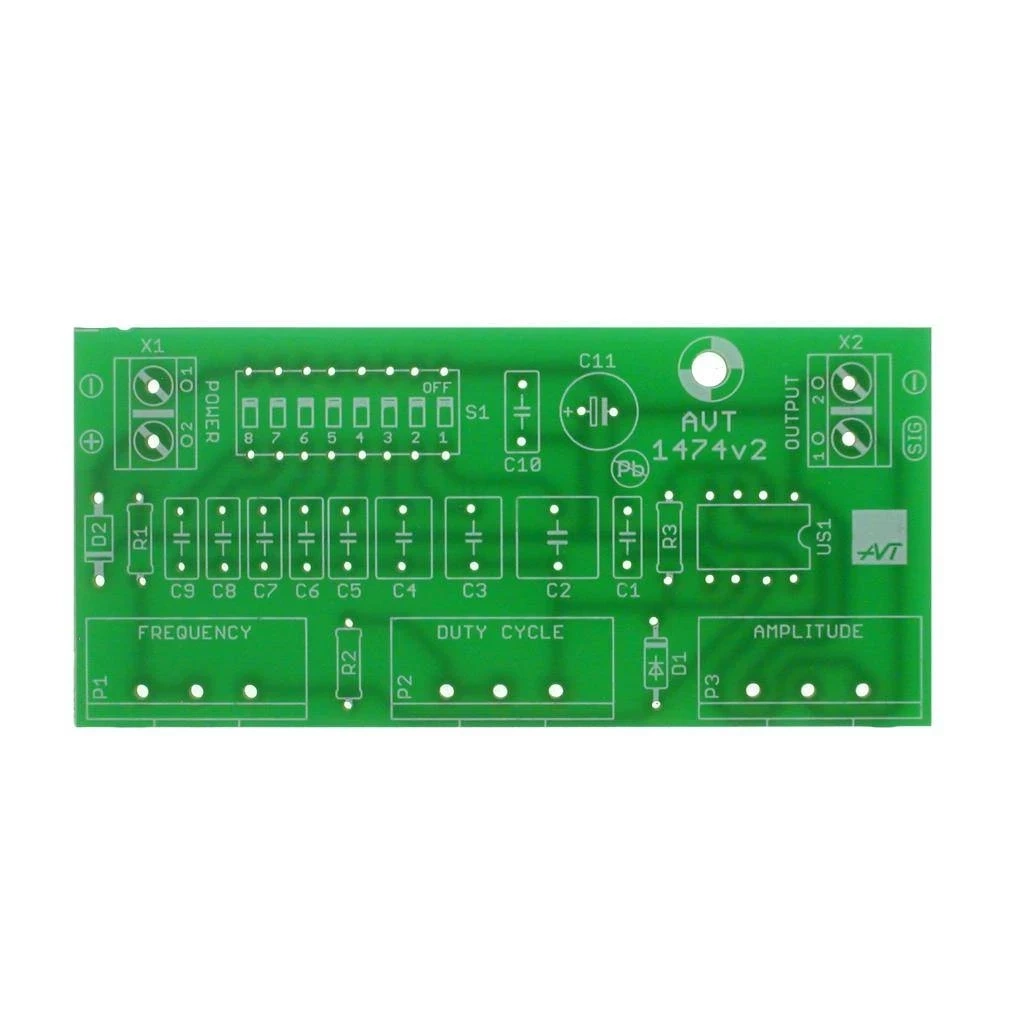

Generator fali prostokątnej 1 Hz - 200 kHz - płytka PCB do AVT1474
Pozwala zbudować warsztatowy generator sygnału prostokątnego z regulacją częstotliwości, wypełnienia i poziomu napięcia wyjściowego.
Prosty generator prostokątny na NE555
AVT1474 to generator fali prostokątnej przydatny w pracowni elektronika, serwisie, edukacji i podczas uruchamiania prostych układów cyfrowych lub impulsowych. Częstotliwość sygnału wyjściowego wybiera się w ośmiu podzakresach, a płynna regulacja pozwala ustawić konkretny punkt pracy w wybranym zakresie.
Układ pracuje na popularnym timerze NE555. Oprócz częstotliwości można regulować współczynnik wypełnienia oraz poziom napięcia wyjściowego, co ułatwia dopasowanie sygnału do testowanego układu. Wersja A obejmuje samą płytkę PCB; NE555, potencjometry, przełącznik DIP, kondensatory, złącza i pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1474
Generator fali prostokątnej na NE555 z ośmioma podzakresami częstotliwości, regulacją wypełnienia i poziomu napięcia wyjściowego.
| Wersja | A – płytka drukowana PCB |
| Funkcja | generator fali prostokątnej |
| Układ generatora | NE555 |
| Zakres częstotliwości | 1 Hz…200 kHz |
| Podzakresy częstotliwości | 8, wybierane przełącznikiem DIP |
| Regulacja wypełnienia | 5–95% |
| Regulacja poziomu wyjścia | tak, potencjometrem |
| Zasilanie | 12 VDC |
| Płytka PCB | 39×82 mm |
Wersja
AVT1474 A – płytka PCB. Elementy elektroniczne, potencjometry, przełącznik DIP, układ NE555 i złącza z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 10 Ω
- R2: 330 Ω
- R3: 0 Ω
- P1: potencjometr 500 kΩ
- P2: potencjometr 200 kΩ
- P3: potencjometr 50 kΩ
- C1, C5: 10 nF
- C2: 1 µF
- C3: 470 nF
- C4, C10: 100 nF
- C6: 6,8 nF
- C7: 1 nF
- C8: 100 pF
- C9: 10 pF
- C11: 100 µF / 16 V
- US1: NE555
- D1: 1N4148
- D2: 1N5819
- X1, X2: DG301-5.0/2
- S1: przełącznik 8-pozycyjny DIPswitch
Notes
Przełącznik DIP wybiera jeden z ośmiu kondensatorów zakresowych C2–C9. Im większa pojemność, tym niższa częstotliwość generowanego sygnału; najwyższe zakresy wykorzystują najmniejsze pojemności.
Potencjometry pozwalają osobno dobrać częstotliwość, współczynnik wypełnienia i poziom sygnału wyjściowego. Dzięki temu generator można szybko dopasować do testów układów cyfrowych, wejść licznikowych, prostych sterowników i układów impulsowych.
Układ pracuje z zasilaniem 12 VDC. Przy podłączaniu badanego układu warto sprawdzić, czy poziom napięcia wyjściowego generatora jest zgodny z dopuszczalnym zakresem wejścia testowanego obwodu.
Uwaga: Generator nie jest przyrządem laboratoryjnym o kalibrowanej dokładności. Przed użyciem w pomiarach lub testach wymagających precyzji warto sprawdzić częstotliwość, wypełnienie i poziom napięcia wyjściowego miernikiem lub oscyloskopem.
Najczęściej zadawane pytania
AVT1474 A zawiera wyłącznie płytkę PCB do projektu generatora fali prostokątnej. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Generator pracuje w zakresie od około 1 Hz do około 200 kHz. Zakres wybiera się przełącznikiem DIP, a dokładne ustawienie wykonuje potencjometrem.
Tak. Układ umożliwia regulację współczynnika wypełnienia w zakresie około 5–95%.
Do testowania prostych układów cyfrowych, wejść licznikowych, sterowników impulsowych, bramek logicznych oraz jako źródło sygnału prostokątnego podczas nauki i uruchamiania projektów.
