Generator fali prostokątnej 1 Hz - 200 kHz - KIT AVT 1474
- Zbuduj generator fali prostokątnej 1 Hz…200 kHz z regulacją wypełnienia i poziomu wyjścia. Wersja B to KIT DIY AVT1474 z PCB i elementami do lutowania.
Generator fali prostokątnej 1 Hz - 200 kHz - KIT DIY AVT1474
KIT do zbudowania generatora sygnału prostokątnego z regulacją częstotliwości, wypełnienia i poziomu napięcia wyjściowego.
Generator prostokątny do warsztatu i uruchamiania układów
AVT1474 pozwala zbudować generator fali prostokątnej przydatny podczas testowania prostych układów cyfrowych, wejść licznikowych, sterowników impulsowych i obwodów wymagających sygnału taktującego. Zakres 1 Hz…200 kHz obejmuje typowe zastosowania edukacyjne i warsztatowe.
Częstotliwość wybiera się przełącznikiem DIP w ośmiu podzakresach, a dokładne ustawienie wykonuje potencjometrem. Dodatkowe regulacje wypełnienia i poziomu napięcia wyjściowego ułatwiają dopasowanie sygnału do badanego układu. Wersja B to zestaw KIT z płytką PCB i elementami do samodzielnego montażu.
Karta techniczna
AVT1474
Generator fali prostokątnej na NE555 z ośmioma podzakresami częstotliwości, regulacją wypełnienia i poziomu napięcia wyjściowego.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | generator fali prostokątnej |
| Układ generatora | NE555 |
| Zakres częstotliwości | 1 Hz…200 kHz |
| Podzakresy częstotliwości | 8, wybierane przełącznikiem DIP |
| Regulacja wypełnienia | 5–95% |
| Regulacja poziomu wyjścia | tak, potencjometrem |
| Zasilanie | 12 VDC |
| Płytka PCB | 39×82 mm |
Wersja

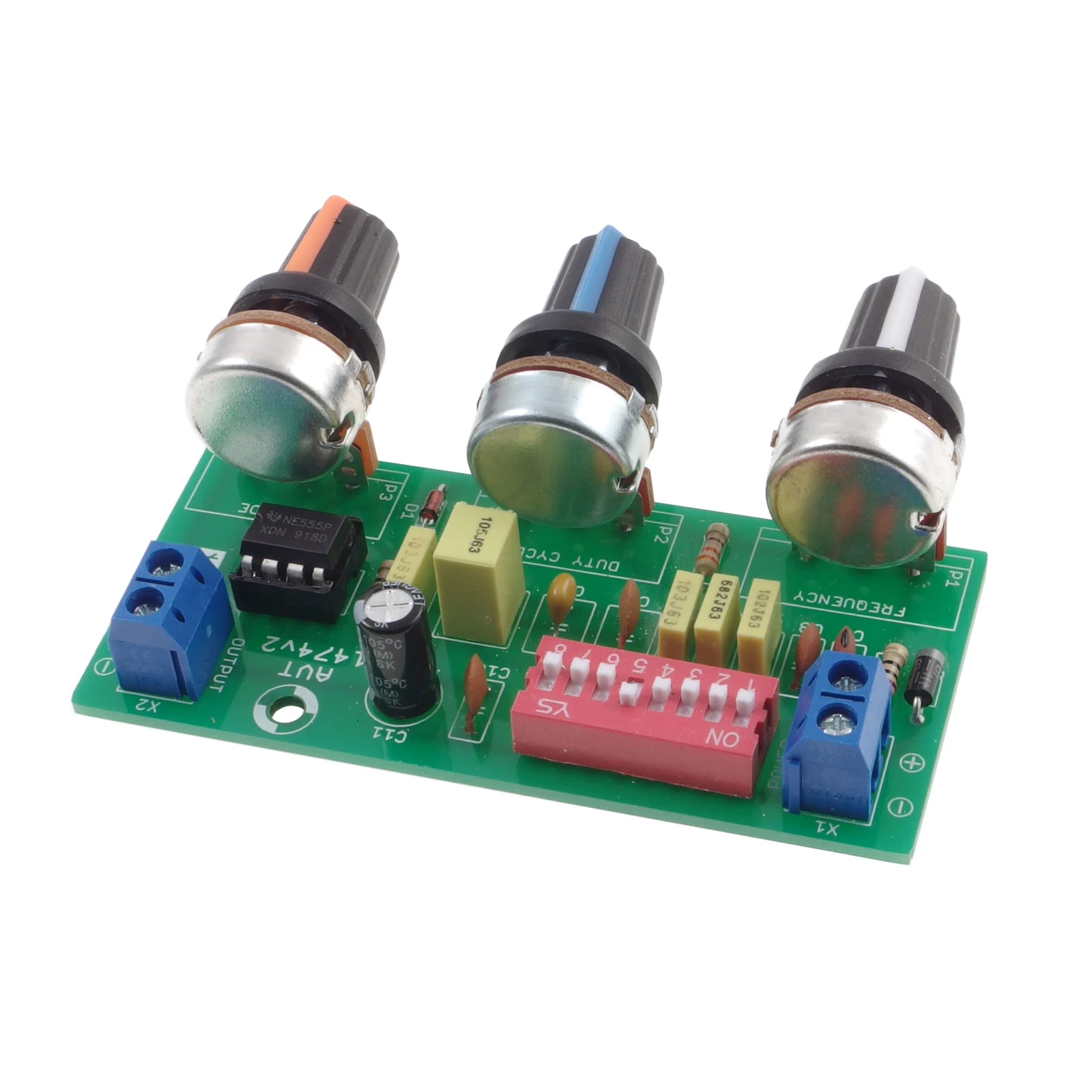

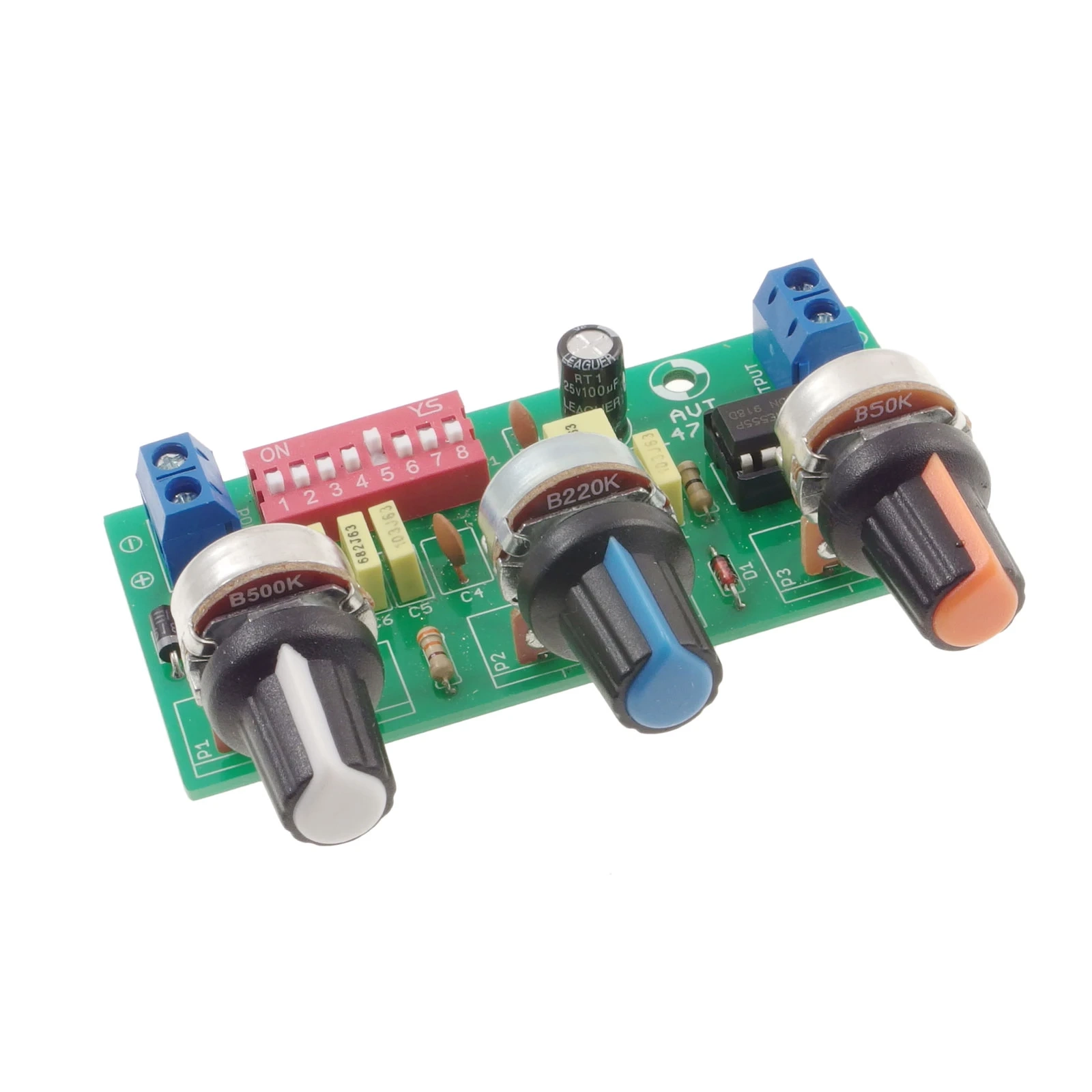

AVT1474 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ NE555, potencjometry, przełącznik DIP, złącza i elementy do zlutowania generatora fali prostokątnej. Po montażu układ wymaga zasilania 12 VDC i ustawienia zakresu częstotliwości przełącznikiem DIP.
Notes
Przełącznik DIP wybiera kondensator zakresowy C2–C9, czyli jeden z ośmiu podzakresów częstotliwości. Do płynnej regulacji w wybranym zakresie służy potencjometr częstotliwości.
Osobna regulacja wypełnienia pozwala ustawić impuls od około 5% do 95%, a regulacja poziomu wyjściowego ułatwia dopasowanie sygnału do wejścia badanego układu.
Po zmontowaniu warto sprawdzić przebieg oscyloskopem albo miernikiem częstotliwości, szczególnie jeśli generator ma pracować jako źródło sygnału w testach wymagających powtarzalnych parametrów.
Uwaga: Generator nie jest kalibrowanym przyrządem laboratoryjnym. Przy testach wymagających precyzji należy sprawdzić rzeczywistą częstotliwość, wypełnienie i poziom wyjścia miernikiem lub oscyloskopem.
Najczęściej zadawane pytania
AVT1474 B to zestaw KIT z płytką PCB i elementami do zlutowania generatora fali prostokątnej. Po montażu wymaga zasilania 12 VDC i ustawienia parametrów sygnału potencjometrami oraz przełącznikiem DIP.
Generator pracuje w zakresie około 1 Hz…200 kHz. Zakres wybiera się przełącznikiem DIP, a dokładne ustawienie wykonuje potencjometrem.
Nie. Generator pracuje na układzie NE555, więc nie wymaga mikrokontrolera, wsadu ani konfiguracji komputerowej.
Tak. Układ ma regulację poziomu napięcia wyjściowego, co ułatwia dopasowanie sygnału do badanego obwodu.
