Generator DDS do warsztatu elektronika

AVT5580 pozwala zbudować funkcjonalny generator DDS oparty na popularnym module z układem AD9850. Przyrząd generuje sygnał sinusoidalny i prostokątny w szerokim zakresie częstotliwości, z regulacją kroku strojenia oraz regulacją poziomu sygnału sinusoidalnego.

Tryb wobulatora umożliwia przemiatanie wybranego zakresu częstotliwości i podanie sygnału odchylania na wejście X oscyloskopu. Dzięki temu generator sprawdza się przy testowaniu filtrów, wzmacniaczy, układów audio, przetwornic, modułów radiowych i innych konstrukcji wymagających przestrajanego źródła sygnału.

Karta techniczna
AVT5580

Generator DDS z wobulatorem, mikrokontrolerem ATmega8A-PU, wyświetlaczem LCD 16×2, enkoderem, wzmacniaczem szerokopasmowym, wyjściami 50 Ω i gniazdami dla dwóch popularnych typów modułów AD9850.

Wersja A+ – płytki PCB i zaprogramowany mikrokontroler

AVT5580 A+ zawiera płytki PCB oraz zaprogramowany mikrokontroler ATmega8A-PU przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

Rezystory:

• R1: 510 Ω
• R2: 82 Ω
• R3: 51 Ω
• R4: 68 Ω
• R5: 10 kΩ
• R6: 15 kΩ
• R7, R10, R13: 150 Ω
• R8: 10 Ω
• R9: 240 Ω
• R11: 15 Ω
• R12: 33 Ω
• R14, R20: 2,2 kΩ
• R15: 1 kΩ
• R17-R19: 10 kΩ
• R21: 22 Ω
• R22, R23: 22 kΩ
• PR1, PR2: 10 kΩ/A, liniowe, RM-065
• PR3: 1 kΩ/A, liniowy, obrotowy do panelu

Kondensatory:

• C1: 47 µF / 16 V
• C2, C4, C5: 470 nF / 50 V
• C3, C6, C12: 100 µF / 16 V
• C7: 470 µF / 16 V
• C8, C10, C13, C14, C19, C22, C24, C36-C38, C41: 100 nF / 50 V
• C9: 100 pF / 50 V
• C11: 150 pF
• C15, C20, C21: 10 µF / 10 V
• C16, C34, C42, C43: 10 nF / 50 V
• C17: 47 pF / 50 V
• C18: 330 pF / 50 V
• C23: 10 µF / 16 V
• C25, C35: 68 nF / 50 V
• C26: 150 nF / 50 V
• C32, C33: 1 nF / 50 V
• C39, C40: 22 pF / 50 V

Półprzewodniki i moduły:

• D1, D2: BAT85, DO-35
• Q1: 2N3904, TO-92
• Q2: 2N3906, TO-92
• Q3: BC141-16 lub 2N2219A, TO-39
• U1: LM7809, TO-220
• U2: LM7805, TO-220
• U3: 74HC00, DIP-14
• U4: LM358, DIP-8
• U5 lub U6: moduł DDS z AD9850, typ A albo typ B
• U10: ATmega8A-PU, DIP-28, zaprogramowany

Elementy indukcyjne, sterowanie i złącza:

• U11: wyświetlacz LCD 16×2 zgodny z HD44780
• L1, L6: 10 µH, osiowe
• L2, L5: 4,7 µH, osiowe
• L3: 2,2 µH, osiowe
• L4: 3,3 µH, osiowe
• X1: rezonator kwarcowy 16 MHz, niski HC49
• SW1: enkoder obrotowy mechaniczny z przyciskiem, 20…24 imp./obr.
• P1: złącze śrubowe ARK2 / 5 mm
• P5+P11: złącze goldpin kątowe, wtyk/gniazdo, 5 pinów
• P6+P10: złącze goldpin kątowe, wtyk/gniazdo, 6 pinów
• P7+P9: złącze goldpin kątowe, wtyk/gniazdo, 7 pinów
• P2, P3, P4: gniazda BNC 50 Ω do panelu + złącza goldpin 2 piny
• Listwy goldpin żeńskie, 50 pinów, 2 sztuki, do gniazd U5/U6 i U11
• Podstawki pod U3, U4 i U10

Elementy mechaniczne:

• Radiatory do obudów TO-220, małe, 2 sztuki
• Włącznik zasilania 12 V / 0,5 A
• Gniazdo zasilania, np. 5,5 / 2,1 mm
• Obudowa KM-60 lub podobna
• Gałki na PR3 i SW1
• Śruby, nakrętki i podkładki M3 oraz M2,5
• Srebrzanka o średnicy 0,5 mm, około 0,5 m

Notes

Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega8A-PU do podstawowego uruchomienia generatora.

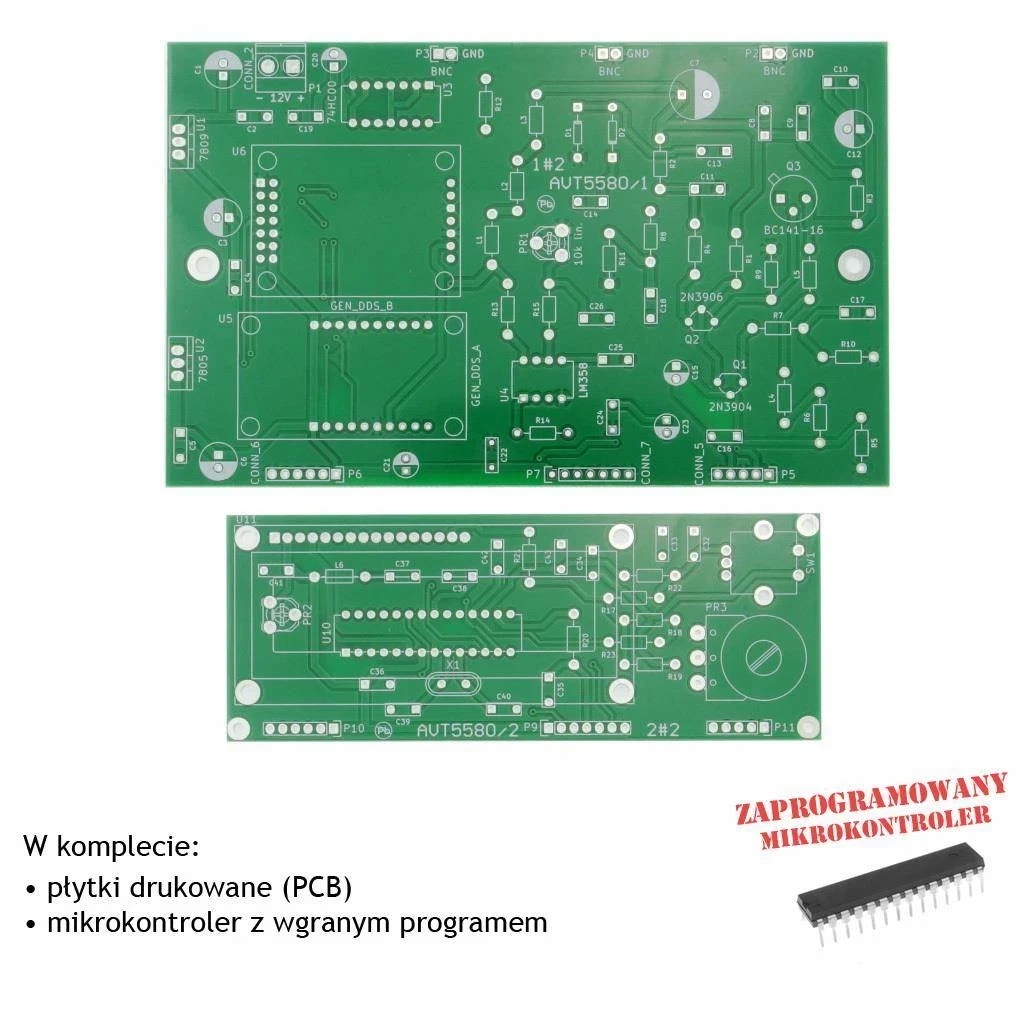

Projekt wykorzystuje dwie płytki: płytkę główną 145×89 mm oraz płytkę sterującą 119×45 mm. Płytka sterująca tworzy panel czołowy z LCD, enkoderem i regulacją poziomu sinusoidy, a płytka główna zawiera tor DDS, zasilanie i wyjścia sygnałowe.

Przy pracy w górnej części zakresu 1 Hz…40 MHz jakość sygnału sinusoidalnego zależy od zastosowanego modułu AD9850, filtracji i sposobu prowadzenia sygnałów. Do wyjść BNC warto stosować krótkie przewody koncentryczne 50 Ω oraz ekranowaną obudowę, najlepiej uziemioną.
