Generator CLK/DIR/ENABLE 5 V do sterownika silnika krokowego - zlutowany KIT AVT 1726
- Przetestuj sterownik silnika krokowego bez PC: reguluj częstotliwość CLK, kierunek i ENABLE z poziomu modułu. AVT1726 C to zlutowany układ do integracji.
Generator STEP/DIR do sterowania silnikiem krokowym - zlutowany AVT1726
Zlutowany generator sygnałów CLK, DIR i ENABLE do integracji ze sterownikiem silnika krokowego.
Zlutowany generator STEP/DIR do sterownika silnika krokowego

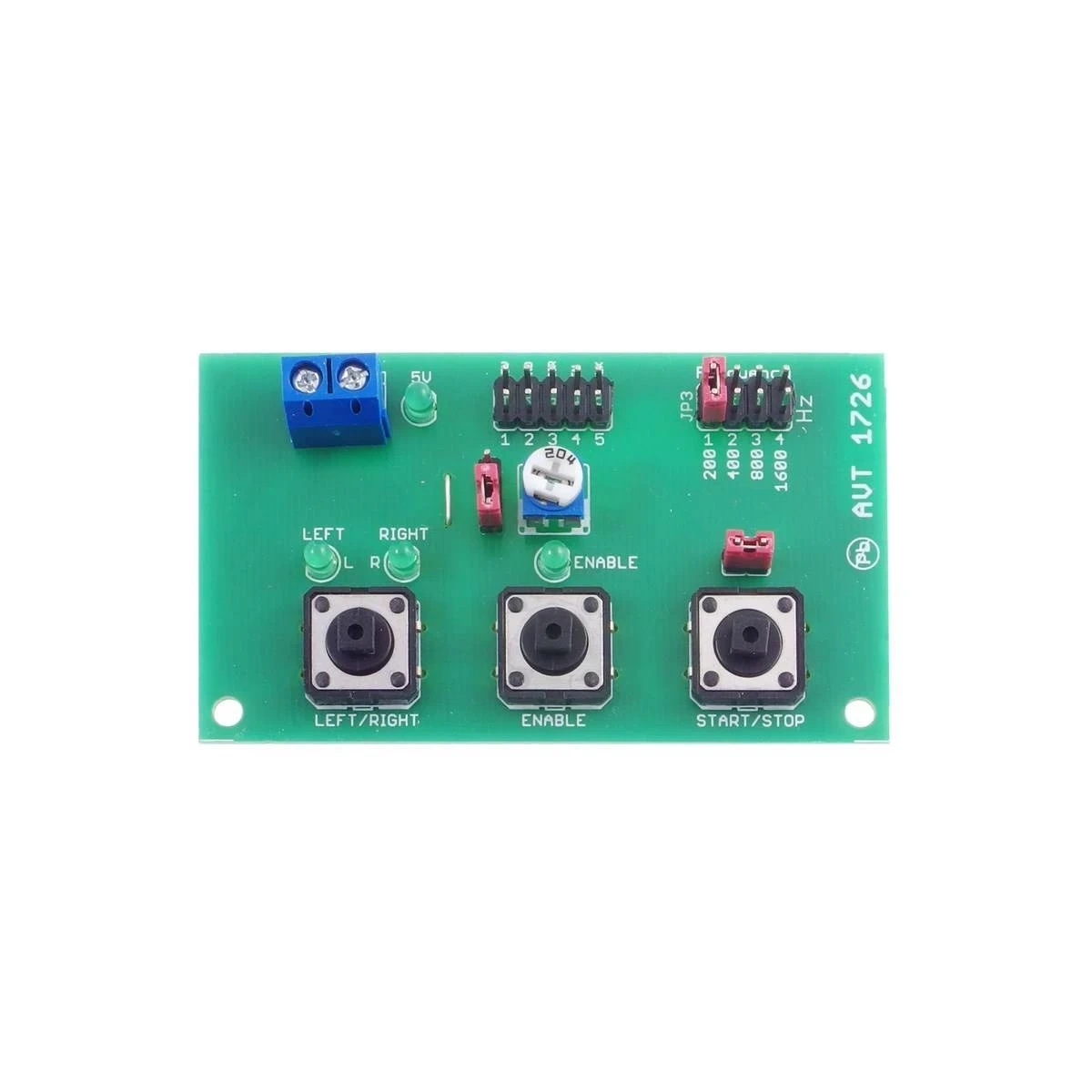

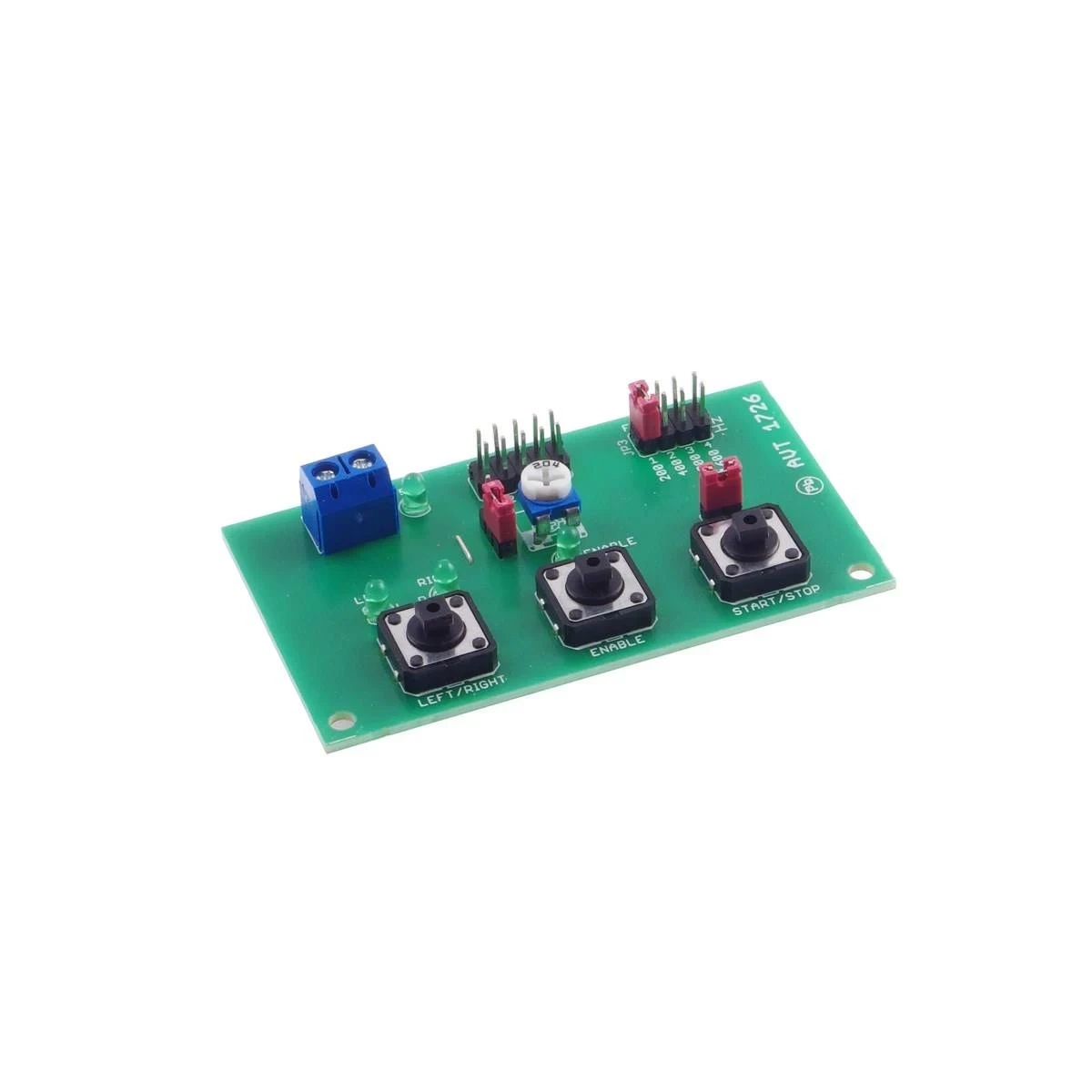

AVT1726 C to zlutowany moduł generatora sygnałów sterujących dla sterowników silników krokowych. Wytwarza sygnały CLK, DIR i ENABLE o poziomie 5 V, umożliwiając ręczne sterowanie prędkością, kierunkiem oraz aktywacją sterownika bez komputera PC.
Moduł może pracować w stanowisku testowym, prostym panelu uruchomieniowym lub własnym urządzeniu, w którym sterownik silnika krokowego potrzebuje zewnętrznych sygnałów taktowania i kierunku. Wersja C wymaga zasilania 12 VDC, połączenia ze sterownikiem mocy oraz montażu w obudowie lub własnym urządzeniu. To zlutowany generator sygnałów, nie końcówka mocy do bezpośredniego zasilania silnika.
Karta techniczna
AVT1726
Zlutowany generator sygnałów DIR, ENABLE i CLK dla sterownika silnika krokowego, z regulacją częstotliwości i obsługą przyciskami.
| Wersja | C – zlutowany układ |
| Funkcja | generator sygnałów sterujących dla sterownika silnika krokowego |
| Sygnały wyjściowe | DIR, ENABLE, CLK |
| Poziom sygnałów wyjściowych | +5 V |
| Częstotliwość CLK | 125 Hz – 5 kHz |
| Zakresy JP3 | 200 Hz, 400 Hz, 800 Hz, 1600 Hz |
| Układy scalone | 4060, 4013, 78M05 |
| Obsługa | przyciski ENABLE, LEFT/RIGHT, START/STOP oraz zworki JP2–JP4 |
| Zasilanie | 12 VDC |
| Płytka PCB | 74×42 mm |
Wersja
AVT1726 C – zlutowany układ. Wersja zawiera zmontowany generator sygnałów CLK, DIR i ENABLE z układami 4060 i 4013, stabilizatorem 78M05, przyciskami, zworkami, diodami LED, potencjometrem PR1 oraz złączem zasilania. Układ wymaga zasilania 12 VDC, podłączenia do sterownika silnika krokowego oraz montażu w obudowie lub własnym urządzeniu.
Notes

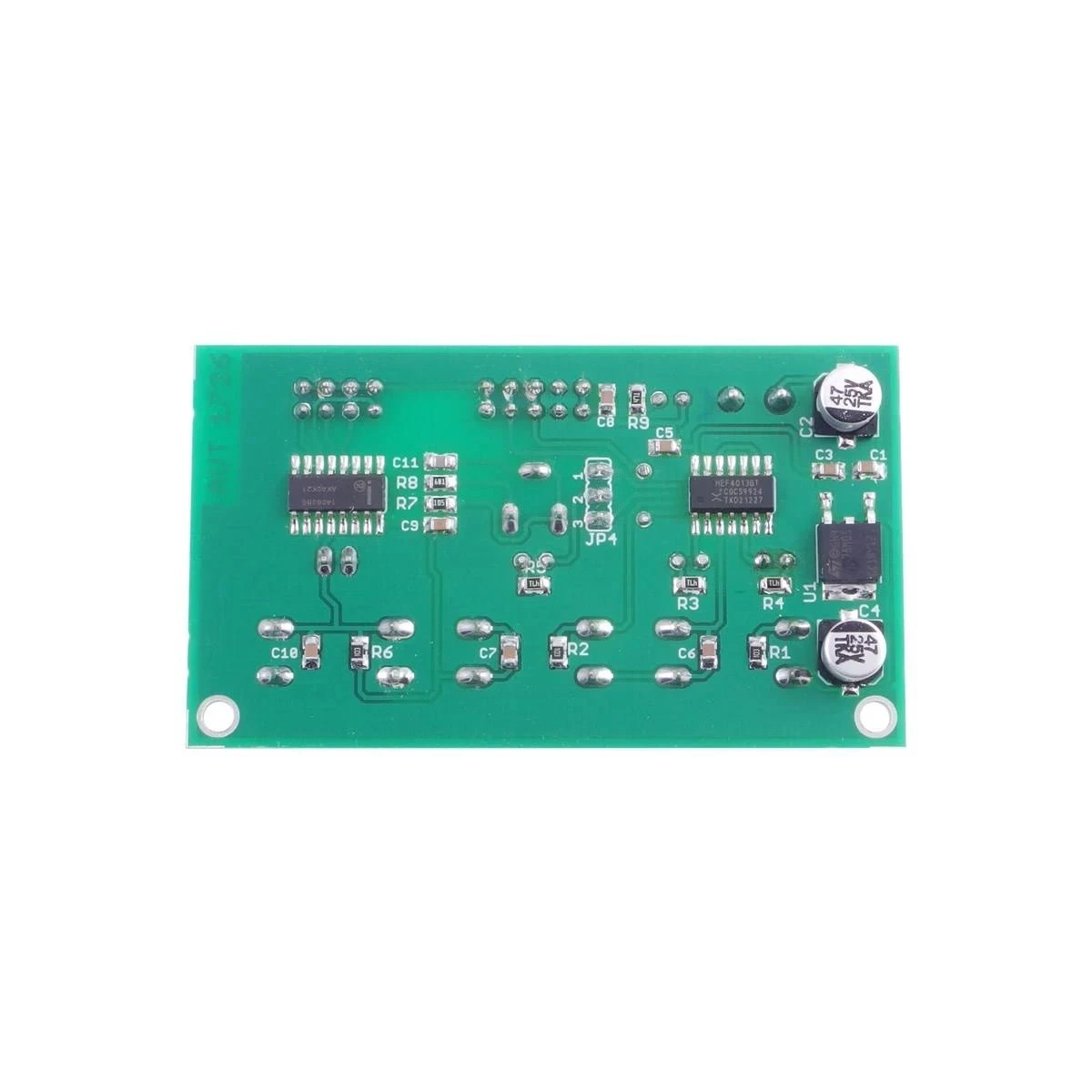

Generator wytwarza sygnał CLK w układzie 4060. Częstotliwość ustala obwód z C11, R7, R8 i PR1, a zworka JP3 wybiera jeden z czterech zakresów pracy.
Przyciski monostabilne zmieniają stan kierunku LEFT/RIGHT, sygnału ENABLE oraz pracy generatora START/STOP. Diody LED sygnalizują poziomy sygnałów i ułatwiają uruchamianie napędu.
Zlutowany układ nie jest końcówką mocy silnika krokowego. Do pracy z silnikiem wymagany jest osobny sterownik mocy zgodny z wejściami DIR, ENABLE i CLK.
Przed uruchomieniem trzeba sprawdzić zgodność wejść sterownika, wspólną masę, poziomy logiczne 5 V, polaryzację zasilania 12 VDC oraz ustawienie zworek JP2–JP4.
Uwaga: AVT1726 nie zasila bezpośrednio uzwojeń silnika krokowego. Moduł należy łączyć ze sterownikiem mocy zgodnym z sygnałami 5 V: DIR, ENABLE i CLK. Przed uruchomieniem sprawdź zgodność wejść sterownika, masę wspólną i polaryzację zasilania 12 VDC.
Najczęściej zadawane pytania
AVT1726 C to zlutowany generator sygnałów dla sterownika silnika krokowego. Zawiera układy 4060 i 4013, stabilizator 78M05, przyciski, zworki, diody LED, potencjometr PR1 oraz złącza. Wymaga zasilania 12 VDC i połączenia ze sterownikiem mocy.
Do ręcznego generowania sygnałów CLK, DIR i ENABLE dla sterownika silnika krokowego, bez użycia komputera PC lub sterownika przemysłowego.
Nie. AVT1726 C jest zlutowanym generatorem sygnałów sterujących. Do zasilania uzwojeń silnika potrzebny jest osobny sterownik mocy silnika krokowego.
Nie. To zlutowany moduł generatora sygnałów do montażu w obudowie lub własnym urządzeniu. Wymaga osobnego sterownika mocy, zasilania i poprawnego połączenia z napędem.
Generator udostępnia cztery zakresy wybierane zworką JP3: 125–625 Hz, 250–1250 Hz, 500–2500 Hz oraz 1000–5000 Hz.
Moduł wymaga zasilania 12 VDC. Sygnały wyjściowe dla sterownika mają poziom 5 V.
