Generator CLK/DIR/ENABLE 5 V do sterownika silnika krokowego - PCB do projektu AVT 1726
- Generator CLK/DIR/ENABLE umożliwi ręczne testowanie sterownika silnika krokowego bez komputera PC. Wersja A zawiera PCB do AVT1726; elementy kompletujesz osobno.

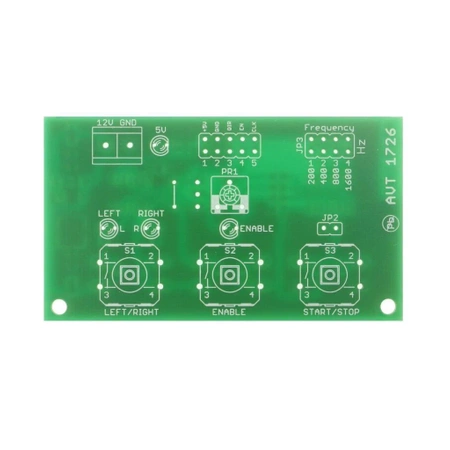

Generator STEP/DIR do sterowania silnikiem krokowym - płytka PCB do AVT1726

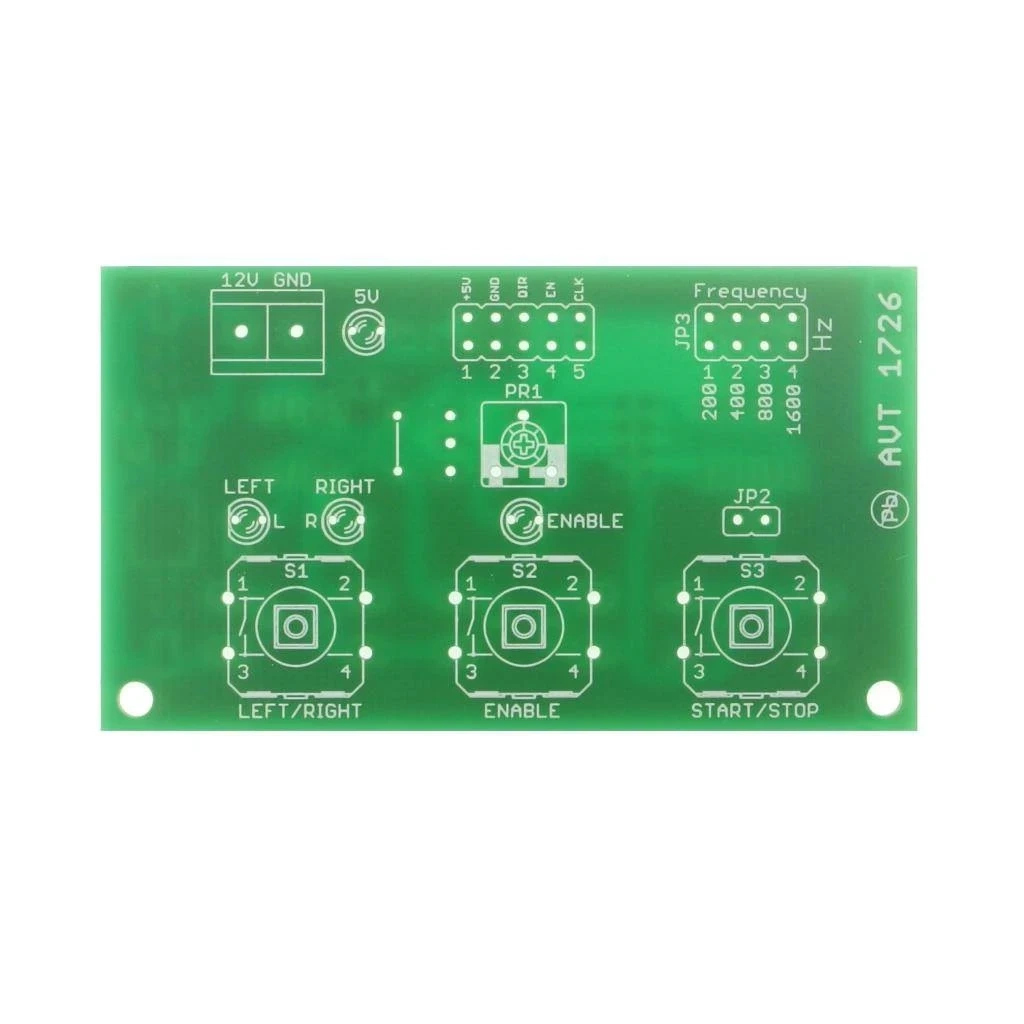

Płytka PCB do wykonania generatora sygnałów CLK, DIR i ENABLE dla sterownika silnika krokowego.
Sterowanie sterownikiem silnika krokowego bez komputera PC
AVT1726 to projekt generatora sygnałów sterujących dla sterowników silników krokowych. Moduł wytwarza sygnały DIR, ENABLE i CLK, dzięki czemu pozwala regulować prędkość obrotową i zmieniać kierunek pracy silnika bez podłączania komputera PC lub sterownika przemysłowego.
Układ sprawdza się przy uruchamianiu końcówek mocy do silników krokowych, testowaniu napędów, stanowiskach demonstracyjnych i prostych aplikacjach, w których potrzebny jest ręcznie regulowany generator impulsów. Częstotliwość CLK ustawia się potencjometrem PR1 i zworką JP3, a przyciski umożliwiają zmianę kierunku, włączenie sygnału ENABLE oraz start/stop generowania impulsów. Wersja A obejmuje samą płytkę PCB; elementy z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1726
Generator sygnałów DIR, ENABLE i CLK dla sterownika silnika krokowego, z regulacją częstotliwości i obsługą przyciskami.
| Wersja | A – płytka drukowana PCB |
| Funkcja | generator sygnałów sterujących dla sterownika silnika krokowego |
| Sygnały wyjściowe | DIR, ENABLE, CLK |
| Poziom sygnałów wyjściowych | +5 V |
| Częstotliwość CLK | 125 Hz – 5 kHz |
| Zakresy JP3 | 200 Hz, 400 Hz, 800 Hz, 1600 Hz |
| Układy scalone | 4060, 4013, 78M05 |
| Obsługa | przyciski ENABLE, LEFT/RIGHT, START/STOP oraz zworki JP2–JP4 |
| Zasilanie | 12 VDC |
| Płytka PCB | 74×42 mm |
Wersja
AVT1726 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2, R6: 10 kΩ SMD
- R3–R5, R9: 470 Ω SMD
- R7: 1 MΩ SMD
- R8: 620 Ω SMD
- PR1: potencjometr montażowy 200 kΩ

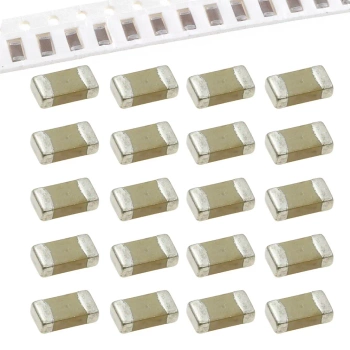

- C1, C3, C5–C10: 100 nF SMD
- C2, C4: 47 µF SMD
- C11: 100 pF SMD
- U1: 78M05 SMD
- U2: 4013 SMD
- U3: 4060 SMD
- 5V, L, R, ENABLE: diody LED 3 mm, zielone
- ZAS: złącze ARK2 5 mm
- JP1: goldpin 2×5
- JP2: goldpin 1×2 + zwora
- JP3: goldpin 2×4 + zwora
- JP4: goldpin 1×3 + zwora
- ENABLE, LEFT/RIGHT, START/STOP: przyciski microswitch
Notes
Generator wytwarza sygnał CLK w układzie 4060. Częstotliwość ustala obwód z C11, R7, R8 i PR1, a zworka JP3 wybiera jeden z czterech zakresów pracy.
Przyciski monostabilne zmieniają stan kierunku LEFT/RIGHT, sygnału ENABLE oraz pracy generatora START/STOP. Diody LED sygnalizują poziomy sygnałów i ułatwiają uruchamianie napędu.
Po zmontowaniu należy założyć zworkę JP3, doprowadzić zasilanie 12 VDC do złącza ZAS i ustawić częstotliwość potencjometrem PR1. Przed włączeniem sterownika warto sprawdzić napięcie 5 V na złączu sygnałowym.
Moduł generuje sygnały sterujące, ale nie jest końcówką mocy silnika krokowego. Do pracy z silnikiem wymagany jest osobny sterownik mocy zgodny z wejściami DIR, ENABLE i CLK.
Uwaga: AVT1726 nie zasila bezpośrednio uzwojeń silnika krokowego. Moduł należy łączyć ze sterownikiem mocy zgodnym z sygnałami 5 V: DIR, ENABLE i CLK. Przed uruchomieniem sprawdź zgodność wejść sterownika, masę wspólną i polaryzację zasilania 12 VDC.
Najczęściej zadawane pytania
AVT1726 A zawiera wyłącznie płytkę PCB do projektu generatora sygnałów dla sterownika silnika krokowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do ręcznego generowania sygnałów CLK, DIR i ENABLE dla sterownika silnika krokowego, bez użycia komputera PC lub sterownika przemysłowego.
Nie. AVT1726 jest generatorem sygnałów sterujących. Do zasilania uzwojeń silnika potrzebny jest osobny sterownik mocy silnika krokowego.
Generator udostępnia cztery zakresy wybierane zworką JP3: 125–625 Hz, 250–1250 Hz, 500–2500 Hz oraz 1000–5000 Hz.
Nie. Generator pracuje sprzętowo, na układach 4060 i 4013, a częstotliwość i stany sygnałów ustawia się potencjometrem, zworkami i przyciskami.
Moduł wymaga zasilania 12 VDC. Sygnały wyjściowe dla sterownika mają poziom 5 V.
