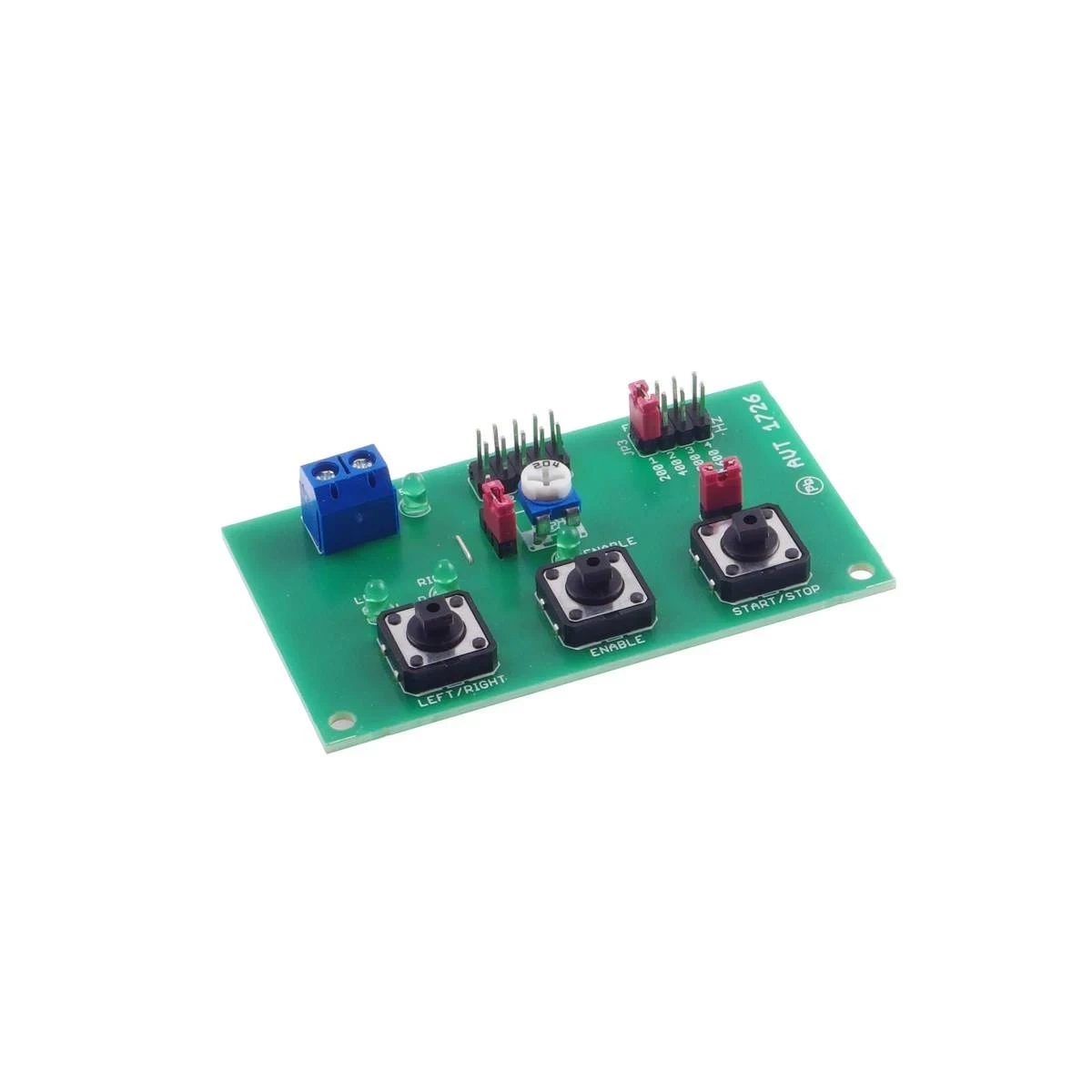

Generator CLK/DIR/ENABLE 5 V do sterownika silnika krokowego - KIT AVT 1726
- Zbuduj generator sygnałów CLK, DIR i ENABLE 5 V do sterownika silnika krokowego. AVT1726 B to KIT DIY 12 V z PCB i elementami do lutowania.
Generator STEP/DIR do sterowania silnikiem krokowym - KIT DIY AVT1726
KIT do zbudowania generatora sygnałów CLK, DIR i ENABLE dla sterownika silnika krokowego.
Generator sygnałów do sterownika silnika krokowego
AVT1726 pozwala zbudować generator sygnałów sterujących dla sterownika silnika krokowego. Układ generuje sygnały DIR, ENABLE i CLK, dzięki czemu umożliwia ręczne ustawienie kierunku obrotów, włączenie sterownika oraz regulację prędkości bez komputera PC.
Zestaw sprawdza się przy uruchamianiu sterowników silników krokowych, testowaniu napędów, stanowiskach demonstracyjnych i prostych aplikacjach, w których wymagany jest regulowany sygnał kroków. Wersja B to KIT z płytką PCB, układami 4060 i 4013, stabilizatorem 78M05, elementami SMD, przyciskami, zworkami, diodami LED, złączami i potencjometrem do samodzielnego montażu.
Karta techniczna
AVT1726
Generator sygnałów DIR, ENABLE i CLK dla sterownika silnika krokowego, z regulacją częstotliwości i obsługą przyciskami.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | generator sygnałów sterujących dla sterownika silnika krokowego |
| Sygnały wyjściowe | DIR, ENABLE, CLK |
| Poziom sygnałów wyjściowych | +5 V |
| Częstotliwość CLK | 125 Hz – 5 kHz |
| Zakresy JP3 | 200 Hz, 400 Hz, 800 Hz, 1600 Hz |
| Układy scalone | 4060, 4013, 78M05 |

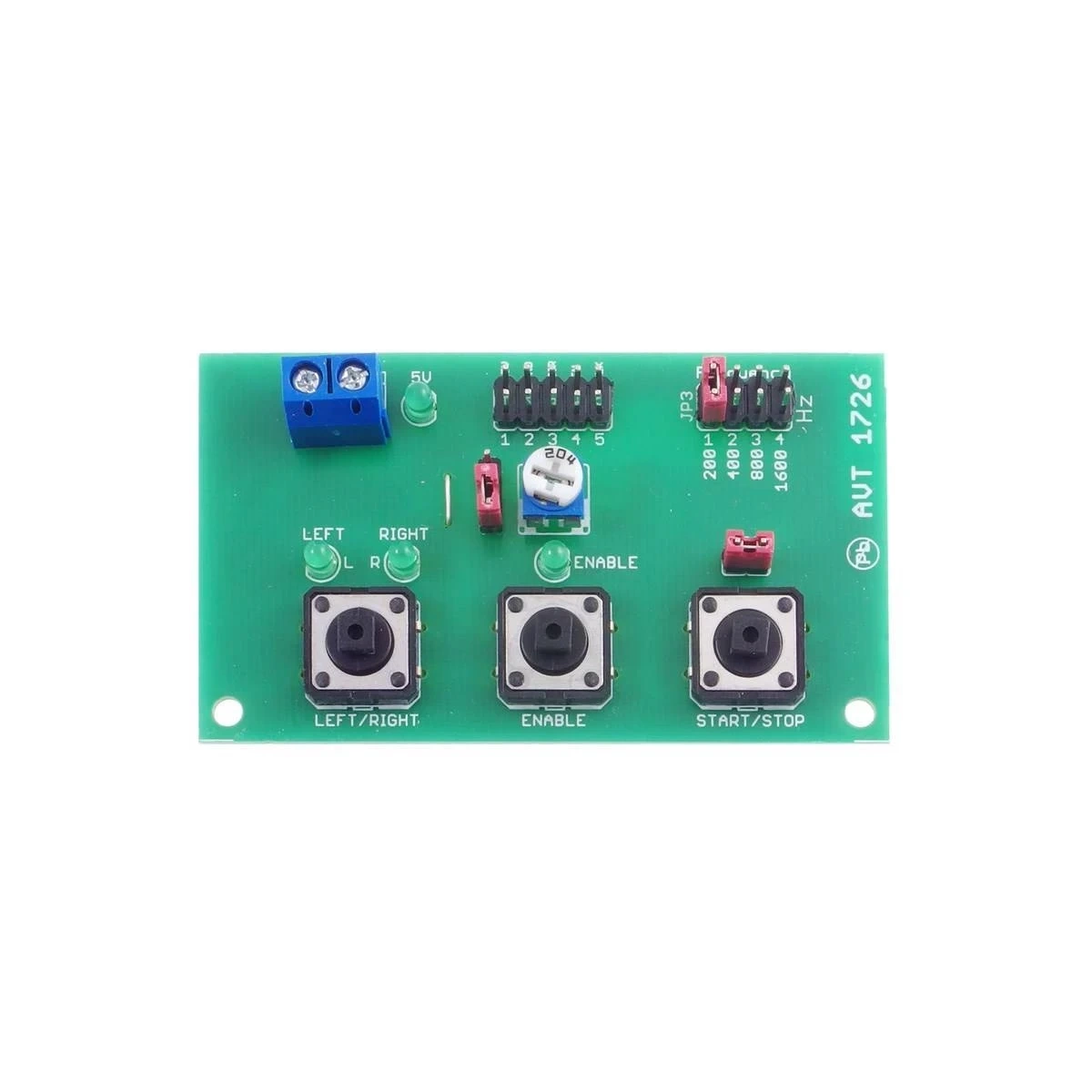

| Obsługa | przyciski ENABLE, LEFT/RIGHT, START/STOP oraz zworki JP2–JP4 |
| Zasilanie | 12 VDC |
| Płytka PCB | 74×42 mm |
Wersja
AVT1726 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układy 4060 i 4013, stabilizator 78M05, elementy SMD, potencjometr PR1, diody LED, przyciski microswitch, złącze zasilania, zworki i listwy goldpin do zbudowania generatora sygnałów dla sterownika silnika krokowego.
Notes

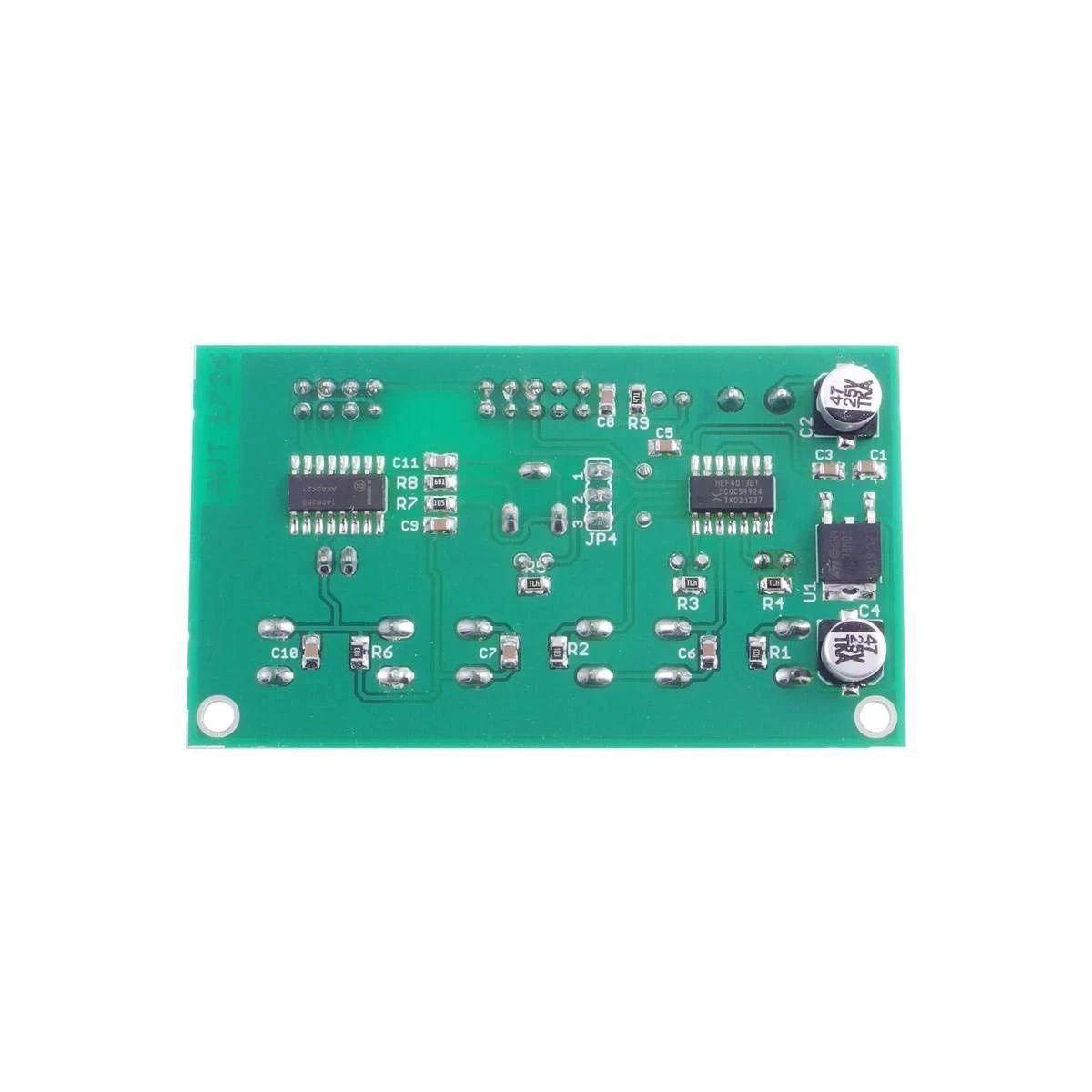

Generator wytwarza sygnał CLK w układzie 4060. Częstotliwość ustala obwód z C11, R7, R8 i PR1, a zworka JP3 wybiera jeden z czterech zakresów pracy.
Przyciski monostabilne zmieniają stan kierunku LEFT/RIGHT, sygnału ENABLE oraz pracy generatora START/STOP. Diody LED sygnalizują poziomy sygnałów i ułatwiają uruchamianie napędu.
Po zmontowaniu należy założyć zworkę JP3, doprowadzić zasilanie 12 VDC do złącza ZAS i ustawić częstotliwość potencjometrem PR1. Przed włączeniem sterownika warto sprawdzić napięcie 5 V na złączu sygnałowym.
Moduł generuje sygnały sterujące, ale nie jest końcówką mocy silnika krokowego. Do pracy z silnikiem wymagany jest osobny sterownik mocy zgodny z wejściami DIR, ENABLE i CLK.
Uwaga: AVT1726 nie zasila bezpośrednio uzwojeń silnika krokowego. Moduł należy łączyć ze sterownikiem mocy zgodnym z sygnałami 5 V: DIR, ENABLE i CLK. Przed uruchomieniem sprawdź zgodność wejść sterownika, masę wspólną i polaryzację zasilania 12 VDC.
Najczęściej zadawane pytania
AVT1726 B to zestaw KIT z płytką PCB i elementami do zlutowania generatora sygnałów dla sterownika silnika krokowego. Zawiera układy 4060 i 4013, stabilizator 78M05, elementy SMD, przyciski, diody LED, złącze zasilania, zworki i listwy goldpin.
Do ręcznego generowania sygnałów CLK, DIR i ENABLE dla sterownika silnika krokowego, bez użycia komputera PC lub sterownika przemysłowego.
Nie. AVT1726 jest generatorem sygnałów sterujących. Do zasilania uzwojeń silnika potrzebny jest osobny sterownik mocy silnika krokowego.
Generator udostępnia cztery zakresy wybierane zworką JP3: 125–625 Hz, 250–1250 Hz, 500–2500 Hz oraz 1000–5000 Hz.
Nie. Generator pracuje sprzętowo, na układach 4060 i 4013, a częstotliwość i stany sygnałów ustawia się potencjometrem, zworkami i przyciskami.
Moduł wymaga zasilania 12 VDC. Sygnały wyjściowe dla sterownika mają poziom 5 V.
