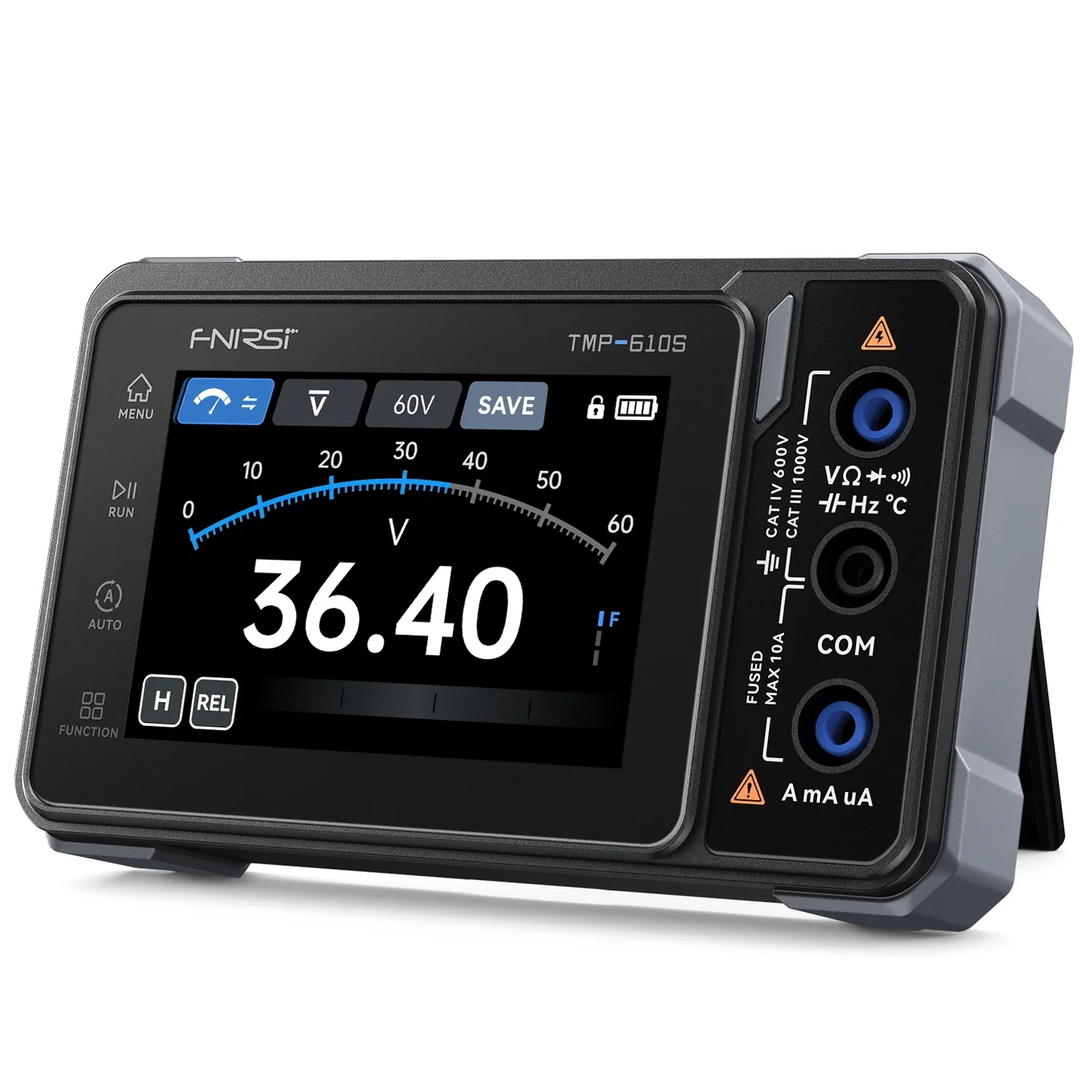

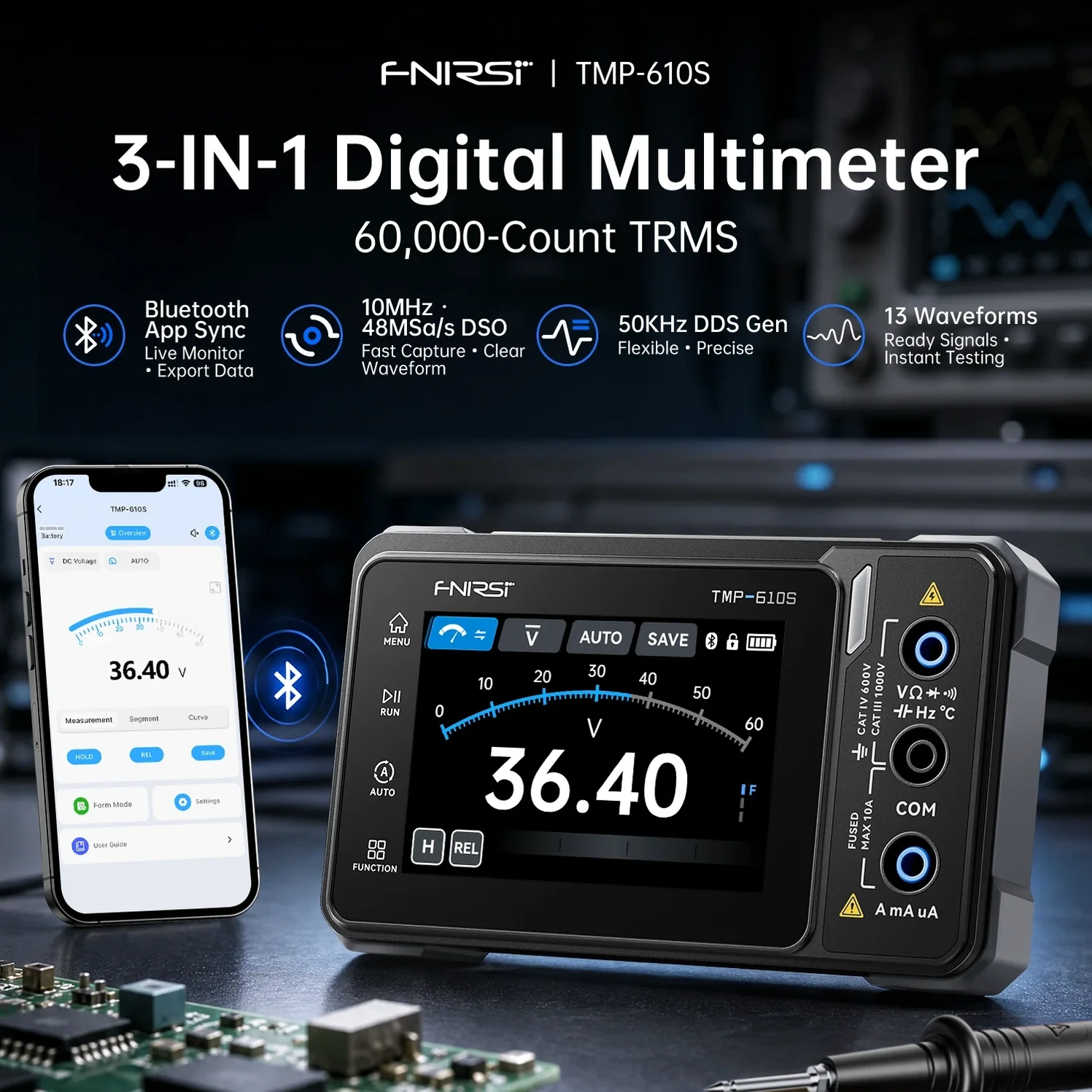

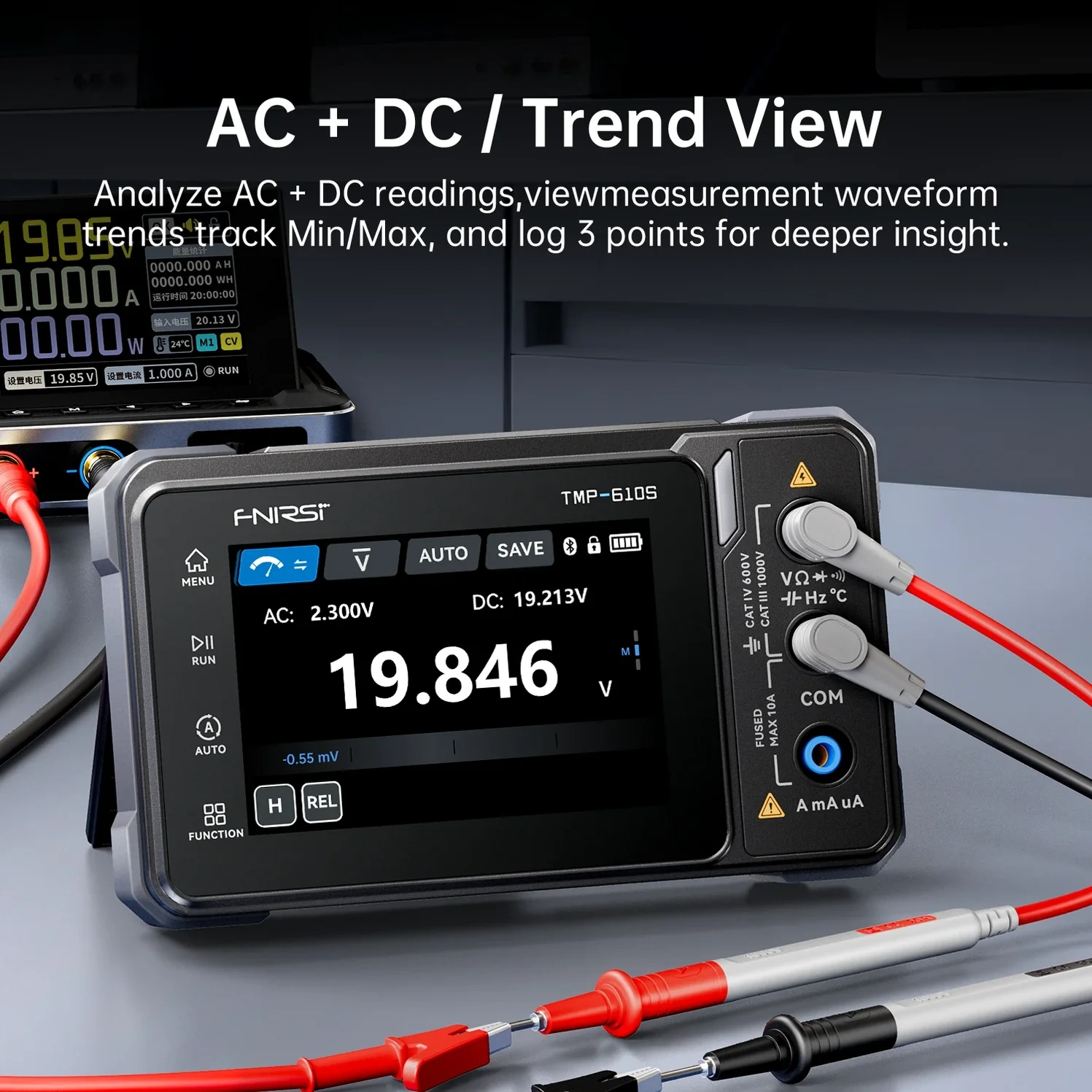

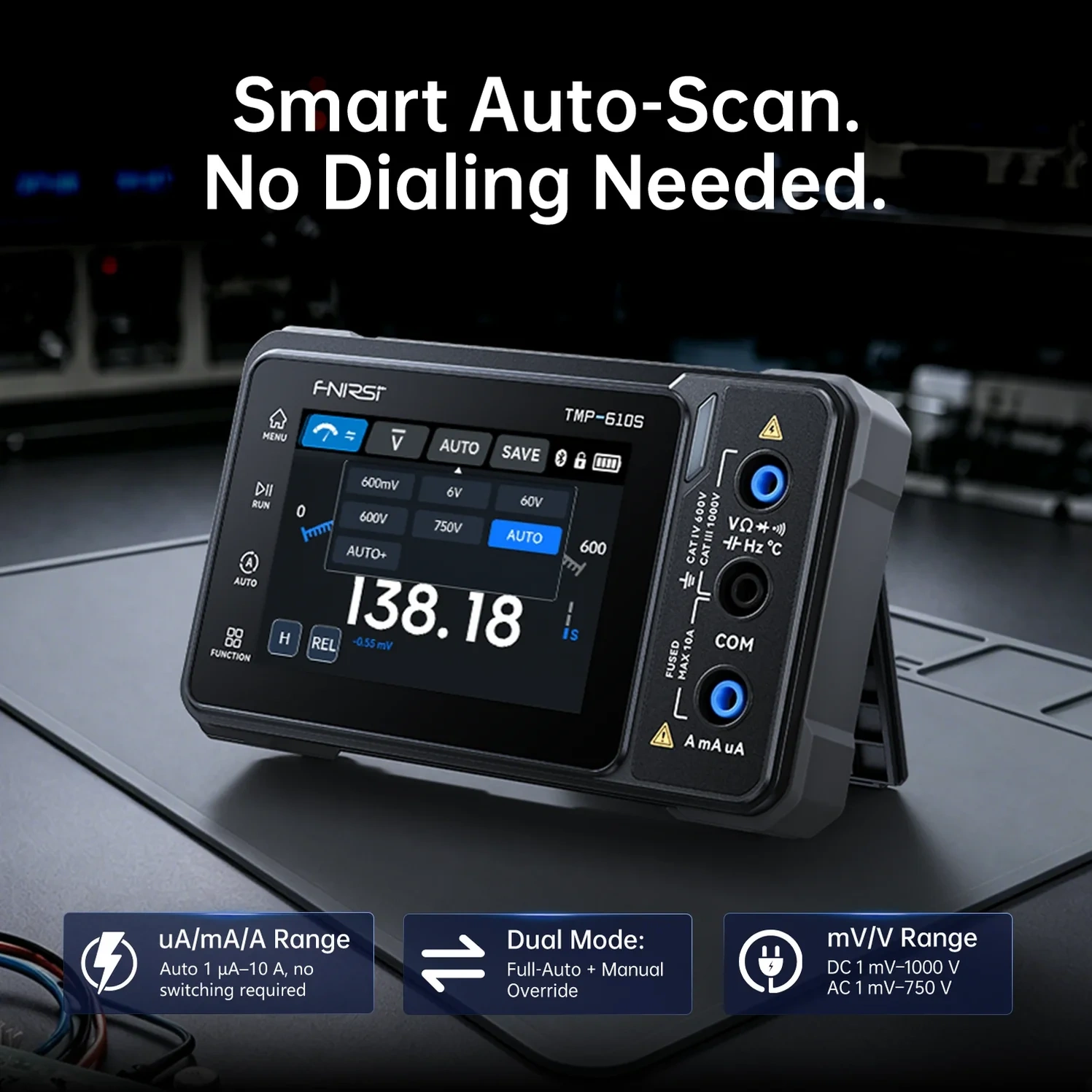

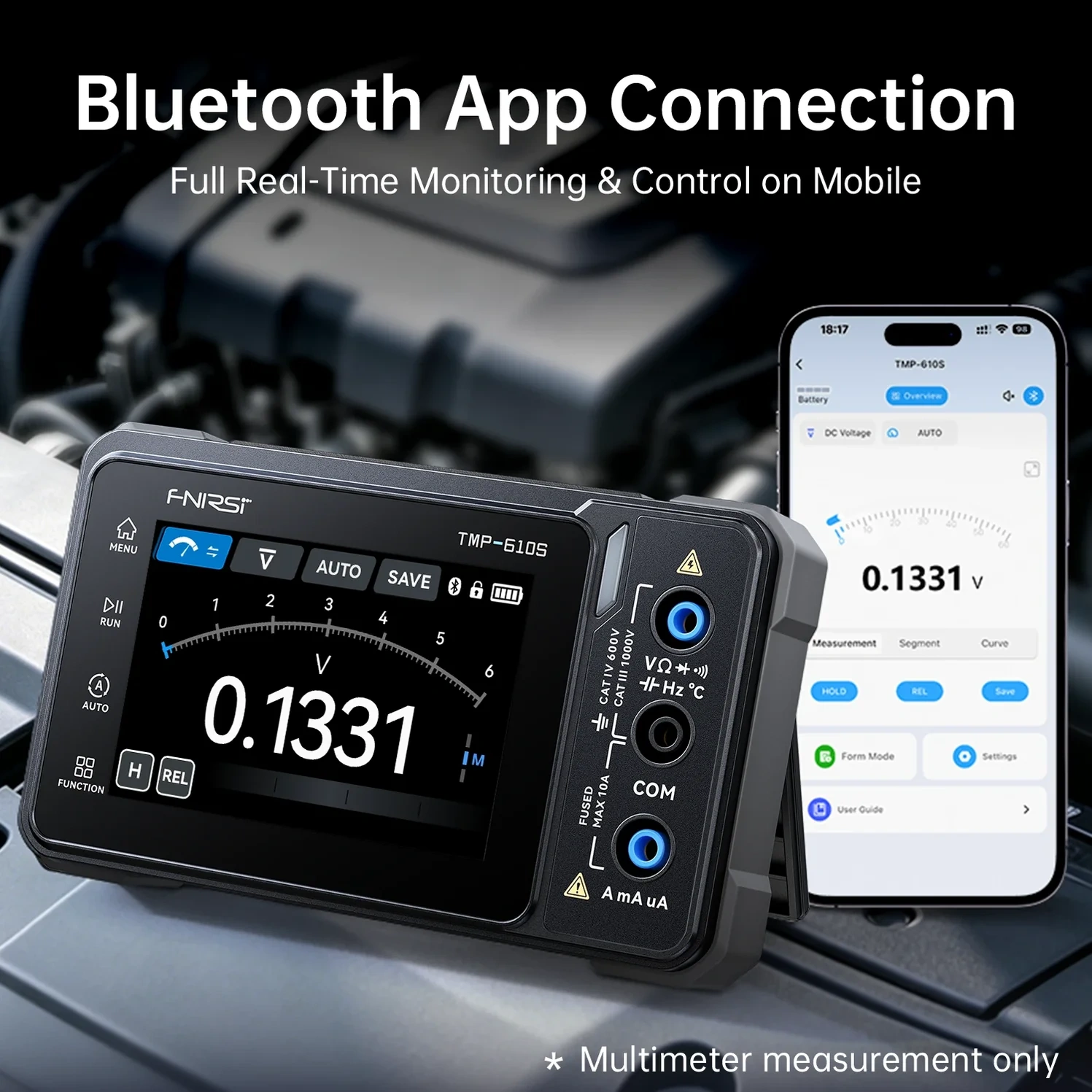

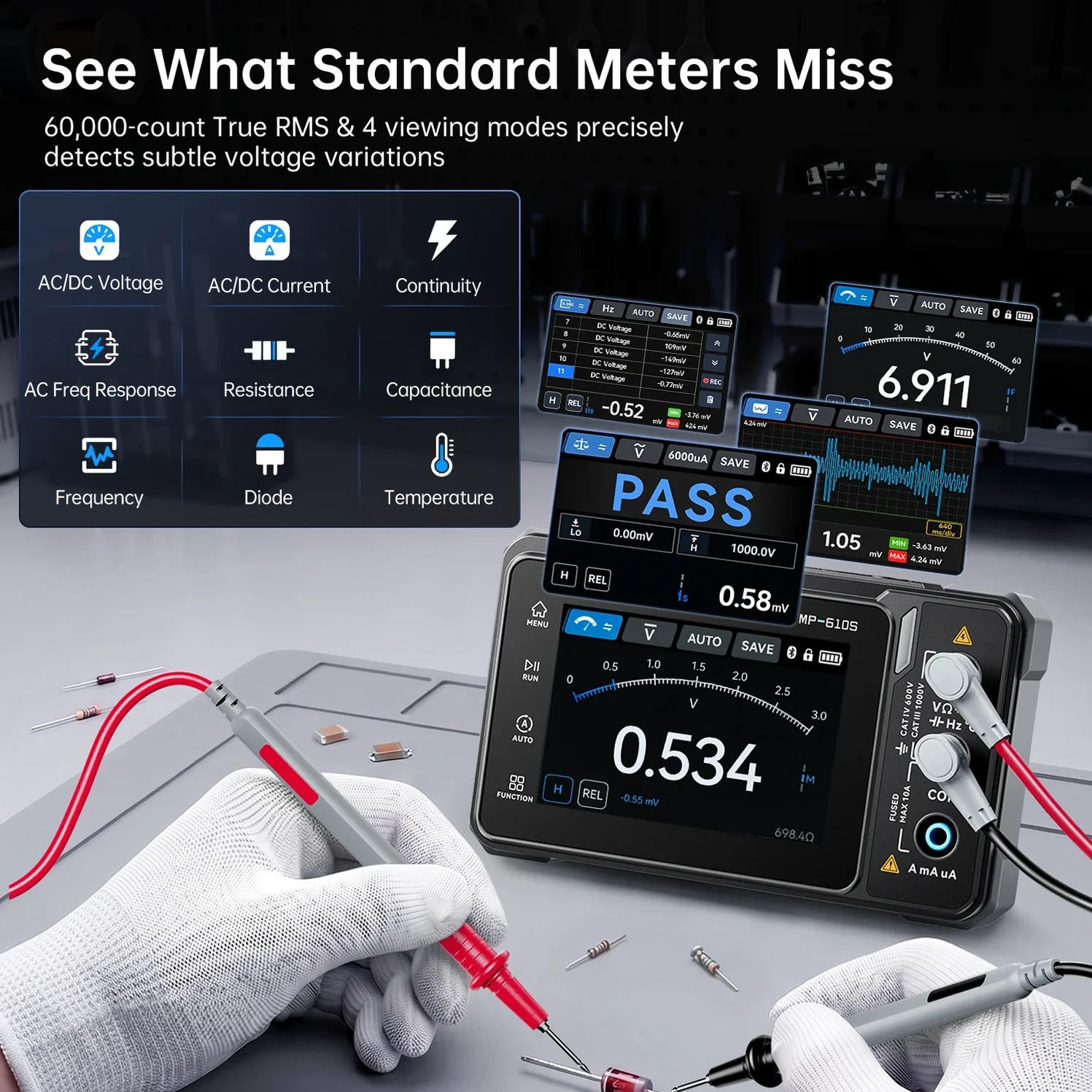

FNIRSI TMP-610S łączy multimetr o rozdzielczości 60000 wskazań, jednokanałowy oscyloskop o paśmie 10 MHz i generator trzynastu przebiegów do 50 kHz. Trzy funkcje dzielą ten sam ekran dotykowy i ten sam akumulator, a przełącza się je z menu. Część multimetryczna jest identyczna jak w modelu TMP-600.

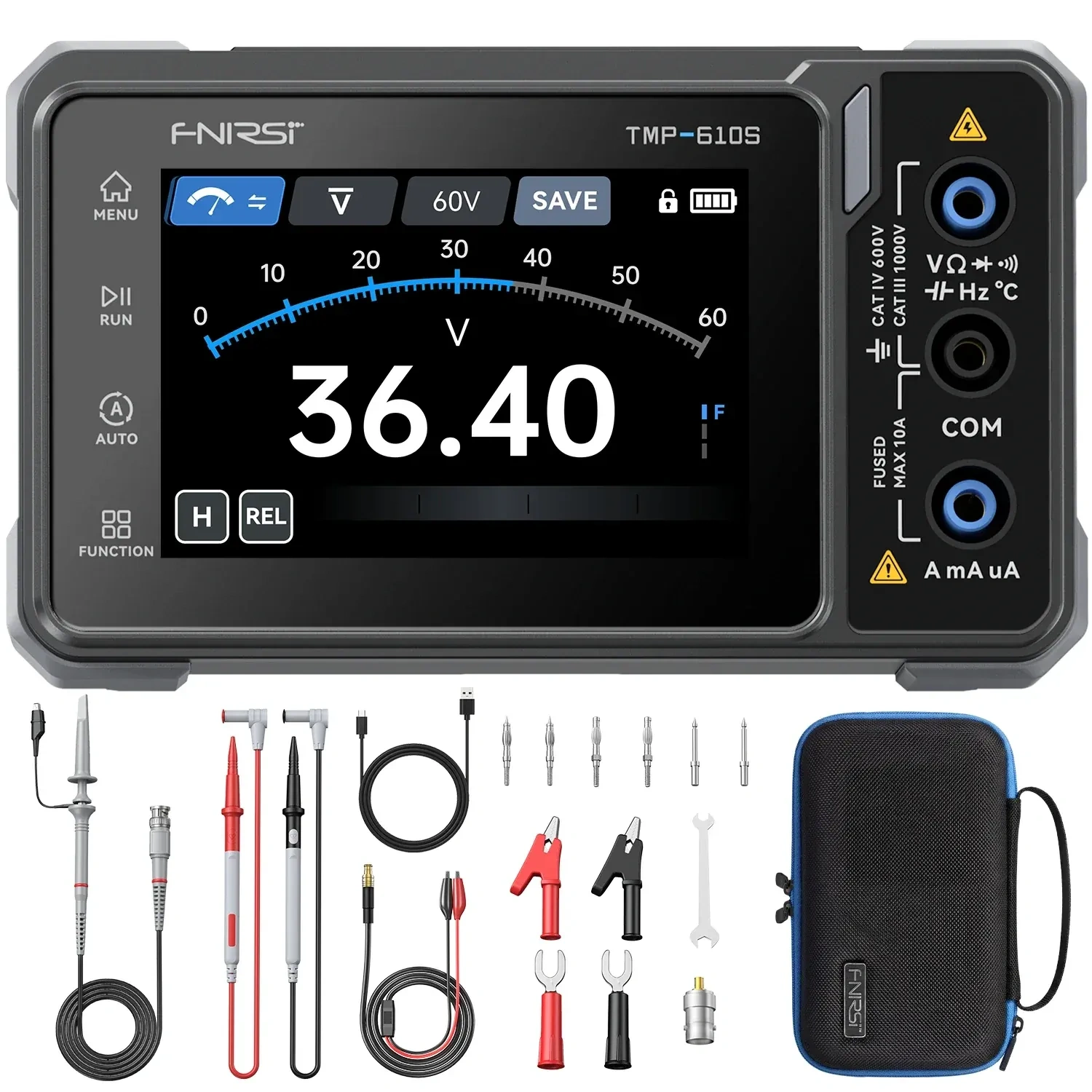

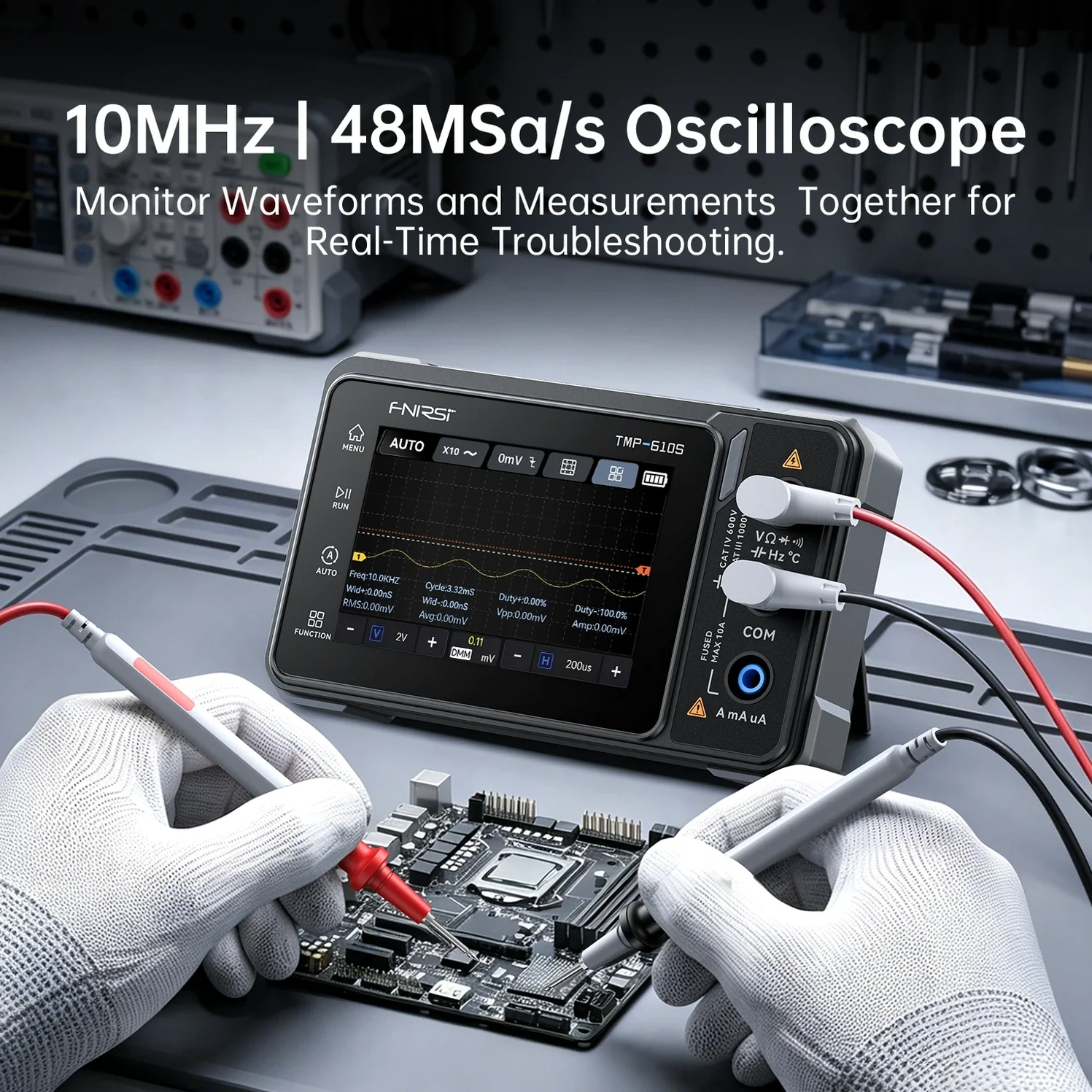

Tor oscyloskopowy ma własne gniazdo na górnej ściance, niezależne od zacisków multimetru, i wymaga przejściówki na złącze BNC, dołączonej do zestawu. Próbkowanie sięga 48 MSa/s przy paśmie 10 MHz, podstawa czasu obejmuje 50 ns do 20 s, a czułość 10 mV/div do 10 V/div. Dostępne jest wyzwalanie automatyczne, normalne i pojedyncze, poświata przełączana w czterech krokach oraz zapis zrzutu ekranu do pamięci.

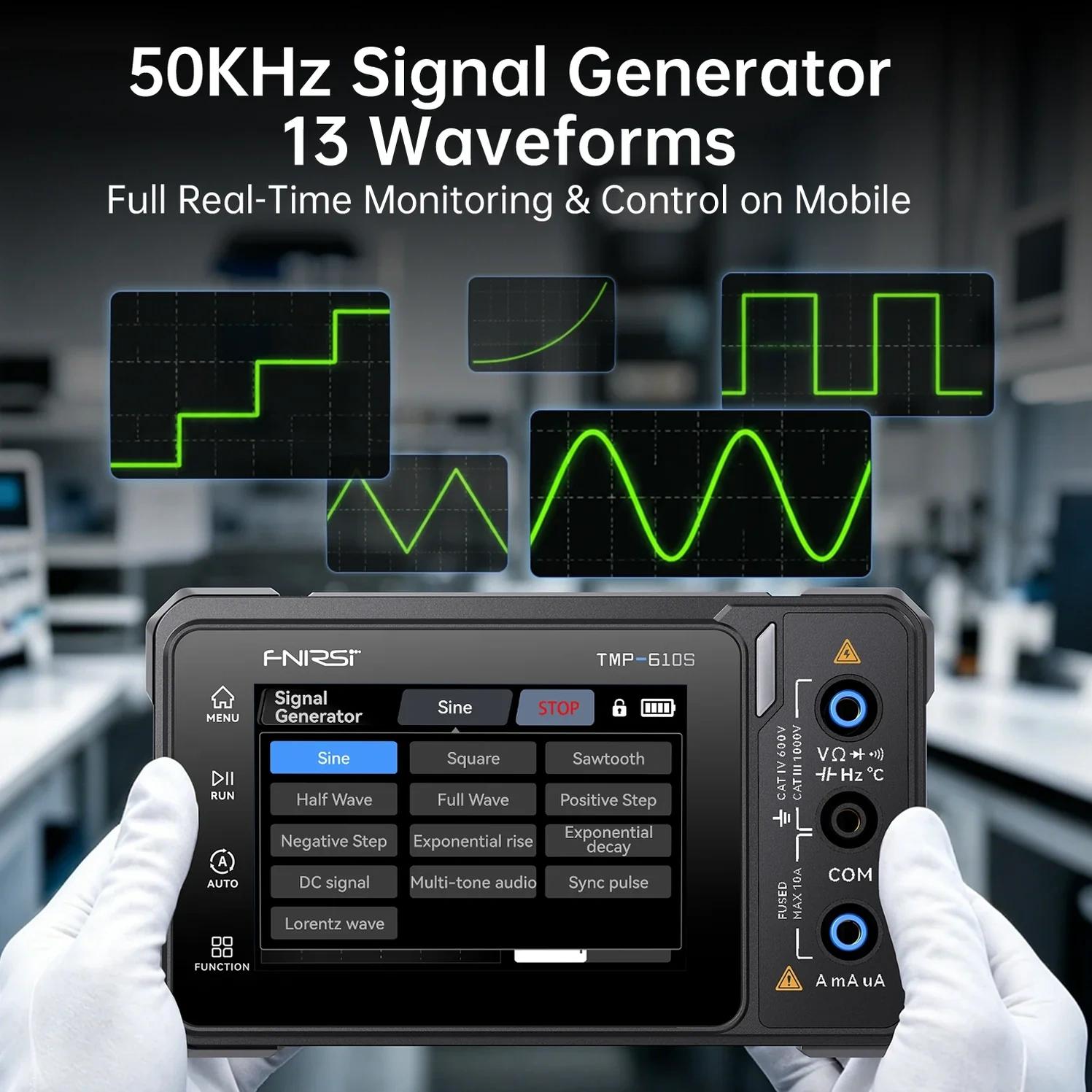

Wyjście DDS podaje trzynaście kształtów przebiegu: sinus, prostokąt, piłę, półfalę, pełną falę, skok dodatni i ujemny, sygnał stały, narastanie i opadanie wykładnicze, przebieg wielotonowy, impuls synchronizujący oraz przebieg Lorentza. Częstotliwość obejmuje 0 do 50 kHz, amplituda 0 do 3,0 V, a wypełnienie prostokąta i piły reguluje się w zakresie 0 do 100%.
Nie wykonywać pomiarów podczas ładowania urządzenia
Pomiary wykonywane przy podłączonym przewodzie ładowania są obarczone błędem i wiążą się z ryzykiem upływu prądu. Przed rozpoczęciem pomiaru przyrząd należy odłączyć od źródła zasilania. Ostrzeżenie o rozładowanym akumulatorze na ekranie również oznacza pogorszoną dokładność wskazań. Kategorie pomiarowe naniesione na obudowie to CAT III 600 V i CAT II 1000 V.
Dwie liczby opisujące ten tor trzeba czytać razem. Pasmo 10 MHz mówi, do jakiej częstotliwości przyrząd przenosi sygnał bez tłumienia; próbkowanie 48 MSa/s mówi, ile punktów pobiera w ciągu sekundy. Na sygnale przy górnej granicy pasma daje to niecałe pięć próbek na okres. Wystarczy, żeby zmierzyć częstotliwość i amplitudę, za mało, żeby wiernie odwzorować kształt zbocza. Rzetelna rekonstrukcja przebiegu wymaga kilkunastu do kilkudziesięciu próbek na okres, więc swobodnie oglądane są przebiegi do kilkuset kiloherców, a bliżej 10 MHz wynik ma charakter orientacyjny.
Drugie ograniczenie to jeden kanał. Nie da się porównać dwóch przebiegów w czasie, zmierzyć opóźnienia między wejściem a wyjściem ani zobaczyć zegara obok linii danych. Zadania wymagające takiego porównania należą do oscyloskopu wielokanałowego, nawet jeśli częstotliwości są niskie.
Trzecie ograniczenie dotyczy napięcia. Wejście oscyloskopu przyjmuje 80 Vpp z sondą 1:1 i 800 Vpp z sondą 10:1, czyli znacznie mniej niż zaciski multimetru tego samego przyrządu. Kategorie CAT III 600 V i CAT II 1000 V dotyczą toru multimetrycznego, nie oscyloskopowego, i tych dwóch parametrów nie wolno mieszać.
Tam, gdzie te granice nie przeszkadzają, przewaga jest realna. Multimetr poda wartość skuteczną tętnienia zasilacza, ale nie powie, czy pochodzi ono od prostownika, czy od przetwornicy; kształt przebiegu rozstrzyga to w jednej chwili. Sygnał sterujący, przebieg PWM, odpowiedź filtra na skok napięcia z wbudowanego generatora mieszczą się w tym paśmie z zapasem.
Wyłącznie dodatkowymi funkcjami. Część multimetryczna jest w obu modelach identyczna: te same zakresy, ta sama rozdzielczość 60000 wskazań, ten sam ekran i ten sam akumulator. TMP-610S dokłada jednokanałowy oscyloskop o paśmie 10 MHz oraz generator trzynastu przebiegów do 50 kHz, każdy na własnym gnieździe.
Nie przy szybkich sygnałach i nie tam, gdzie trzeba porównać dwa przebiegi. Tor ma jeden kanał, pasmo 10 MHz i próbkowanie 48 MSa/s, co przy górnej granicy pasma daje niecałe pięć próbek na okres. Do przebiegów sterujących, sygnałów PWM i tętnienia zasilaczy wystarcza z zapasem, do odwzorowania zboczy w układach szybkich już nie.
80 Vpp z sondą o tłumieniu 1:1 oraz 800 Vpp z sondą 10:1, którą znajdziesz w zestawie. To wartości niższe niż na zaciskach multimetru, gdzie obowiązują kategorie CAT III 600 V i CAT II 1000 V. Kategorii pomiarowej multimetru nie należy odnosić do wejścia oscyloskopowego.
Pozwala pobudzić badany układ własnym sygnałem, zamiast czekać, aż wytworzy go sam. Sprawdzenie charakterystyki filtra, reakcji wzmacniacza na skok napięcia albo działania wejścia licznika sprowadza się wtedy do podania przebiegu z jednego gniazda i obejrzenia odpowiedzi na drugim. Dostępne jest trzynaście kształtów w zakresie 0 do 50 kHz.
