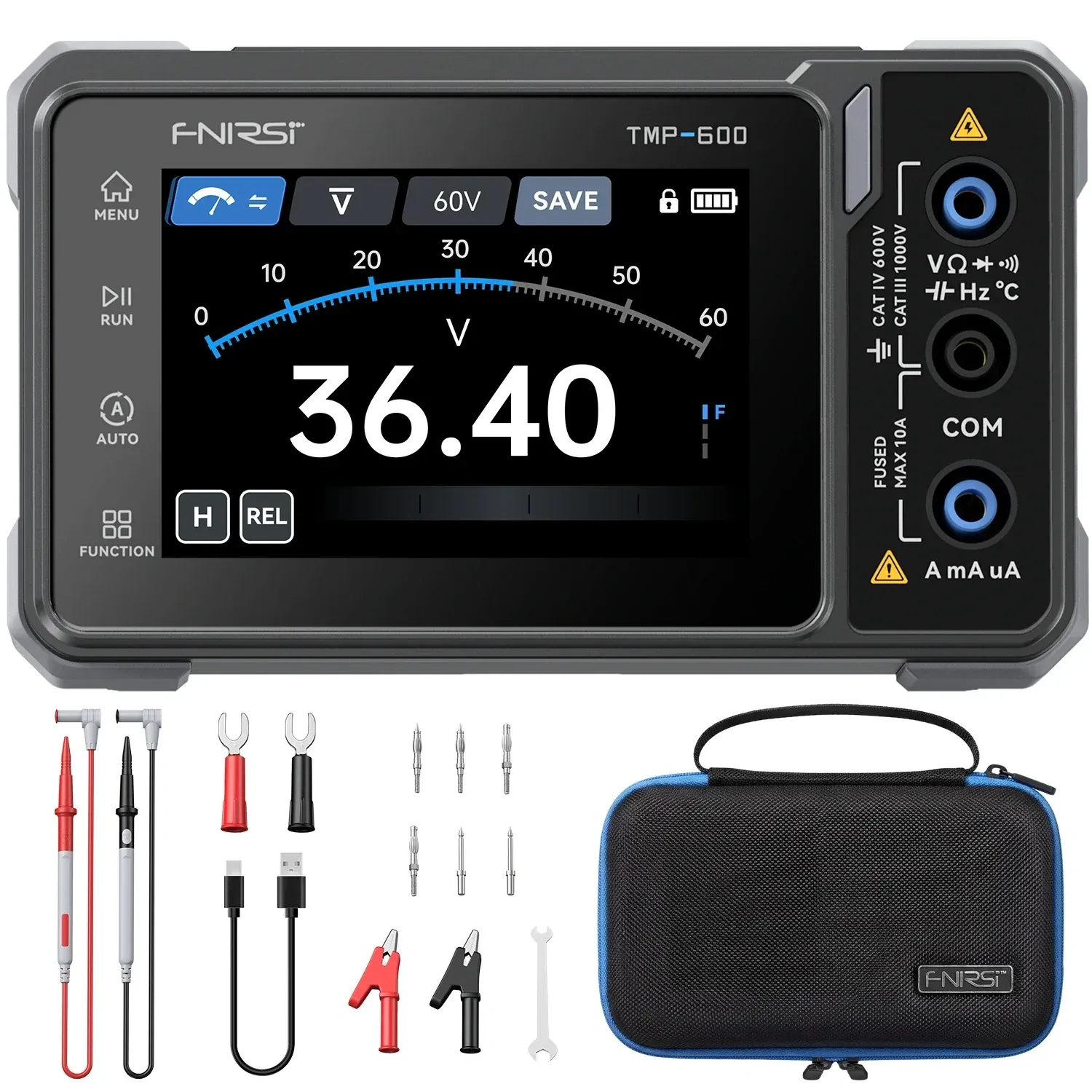

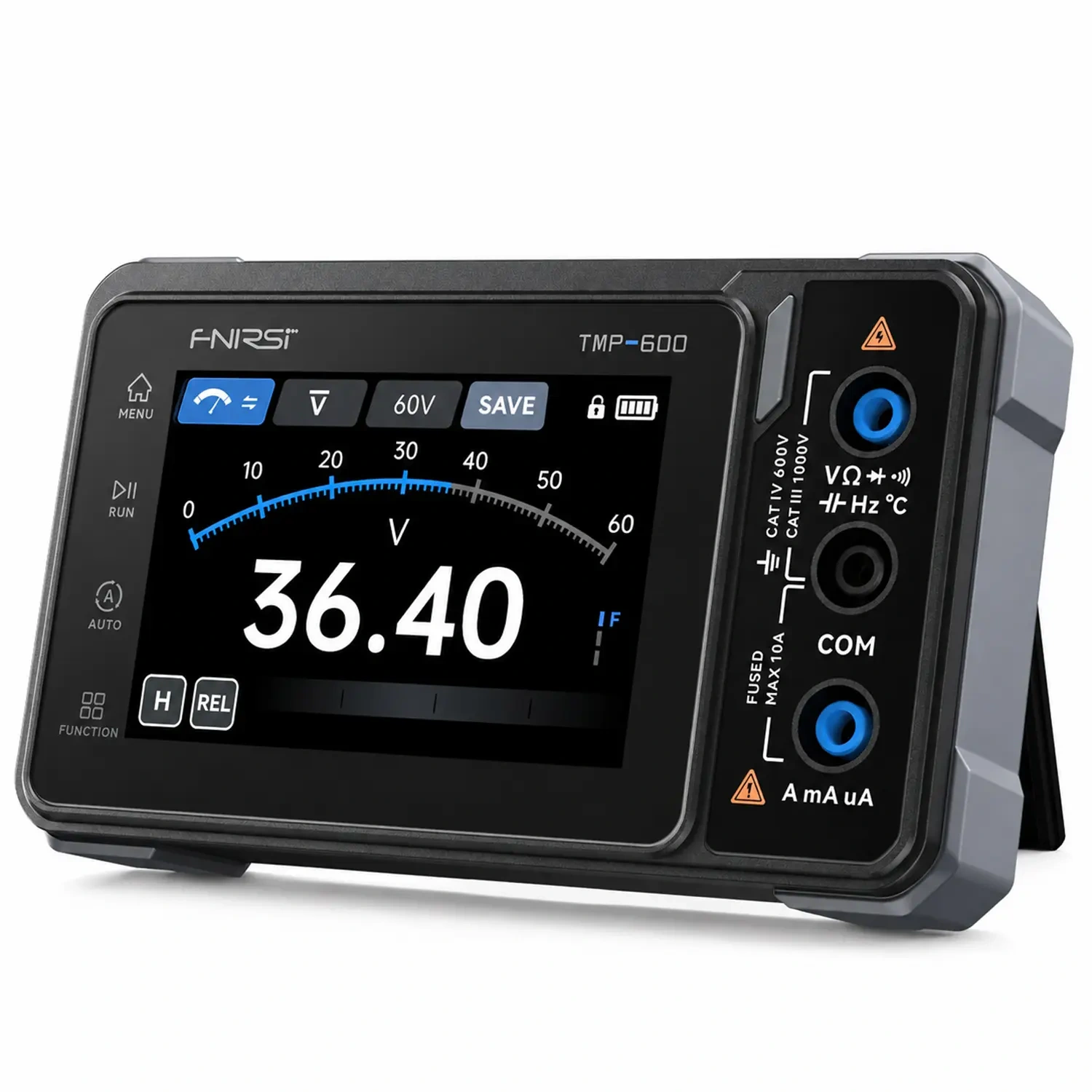

FNIRSI TMP-600 to multimetr cyfrowy o rozdzielczości 60000 wskazań, obsługiwany ekranem dotykowym zamiast przełącznika obrotowego. Mierzy wartość skuteczną rzeczywistą napięcia i prądu przemiennego, a zakres dobiera automatycznie. Zasila go wbudowany akumulator ładowany przez gniazdo USB typu C.

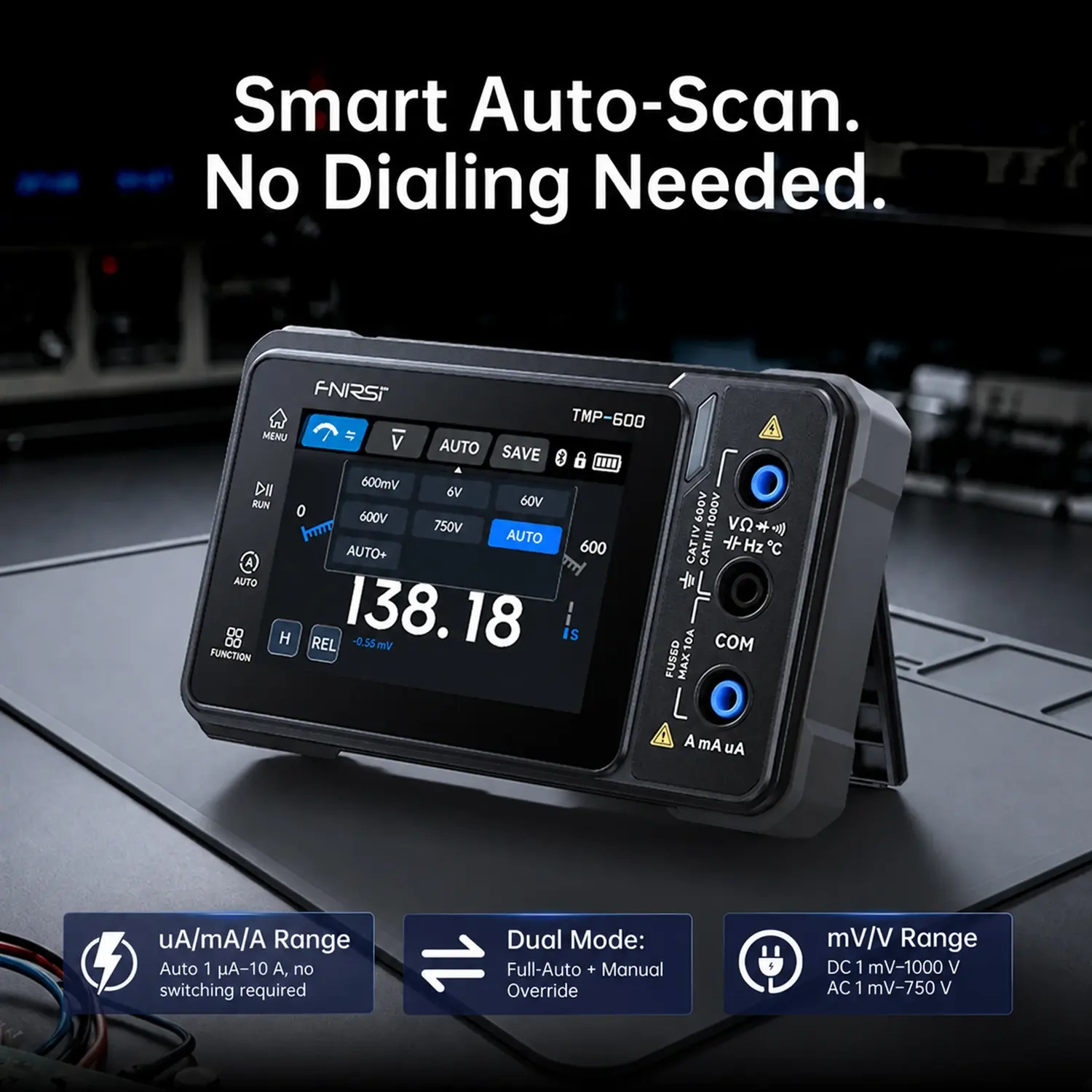

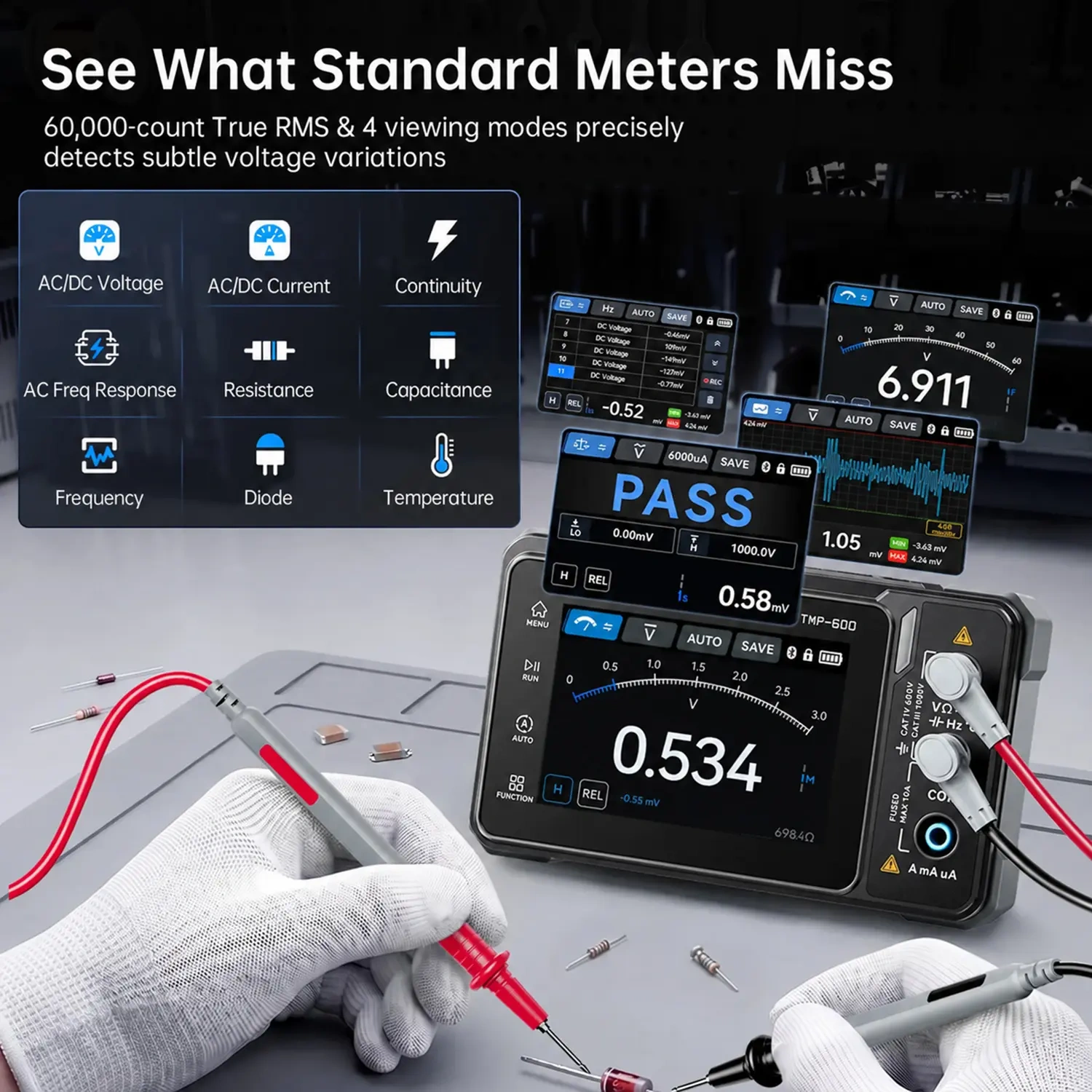

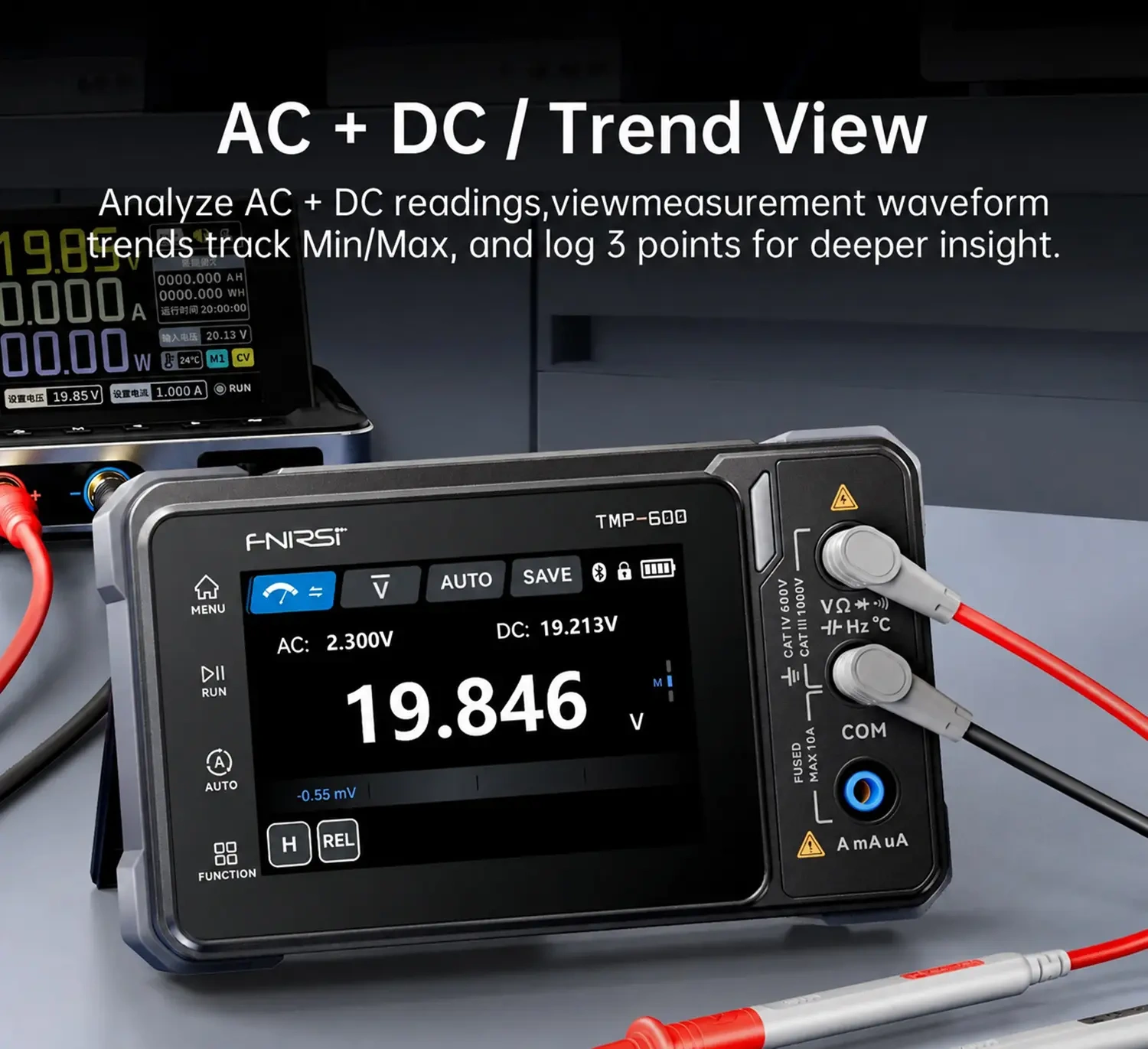

Funkcję wybiera się z menu na ekranie dotykowym 3,5 cala o rozdzielczości 480 × 320, a nie przez obrót przełącznika. Przyrząd rozpoznaje rodzaj podłączonej wielkości i sam przechodzi na właściwy tryb, co ogranicza ryzyko pomiaru napięcia przy ustawionym zakresie rezystancji. Wynik można pokazać w czterech układach: klasycznym odczycie cyfrowym, jako wskazówkę, jako przebieg wartości w czasie oraz w trybie monitorowania.
Napięcie stałe sięga 1000 V przy dokładności ±(0,03% + 5 cyfr), prąd 10 A, rezystancja 60 MΩ, a pojemność 60 mF. Najniższe zakresy schodzą do 600 mV i 600 µA, więc ten sam przyrząd obsłuży rozdzielnicę i pomiar prądu spoczynkowego układu mikroprocesorowego. Pomiar temperatury sondą zewnętrzną obejmuje -40 do 1000°C.
Nie wykonywać pomiarów podczas ładowania miernika
Pomiary wykonywane przy podłączonym przewodzie ładowania są obarczone błędem i wiążą się z ryzykiem upływu prądu. Przed rozpoczęciem pomiaru przyrząd należy odłączyć od źródła zasilania. Ostrzeżenie o rozładowanym akumulatorze na ekranie również oznacza pogorszoną dokładność wskazań. Kategorie pomiarowe naniesione na obudowie to CAT III 600 V i CAT II 1000 V.
Nie bezpośrednio, bo liczba wskazań opisuje co innego niż dokładność. Rozdzielczość mówi, ile cyfr pokazuje wyświetlacz, a dokładność, jak blisko wartości prawdziwej jest to, co pokazuje. Na zakresie 6 V miernik o 6000 wskazań wyświetli 5,000 V z krokiem 1 mV, a TMP-600 wyświetli 5,0000 V z krokiem 0,1 mV. Deklarowana granica błędu wynosi przy tym napięciu około 2 mV, więc ostatnia cyfra jest drobniejsza niż sam błąd przyrządu.
Ta cyfra nie jest jednak bezużyteczna, ponieważ błąd miernika przez kilka minut pozostaje stały. Jeśli wskazanie przesunie się z 5,0000 na 5,0004 V, napięcie faktycznie wzrosło o 0,4 mV, nawet jeśli wartość bezwzględna leży o 2 mV obok. Miernik o 6000 wskazań pokaże w tej samej sytuacji nieruchome 5,000 V.
Wysoka rozdzielczość służy więc do wychwytywania zmian, a nie do trafiania w wartość bezwzględną. Przydaje się przy obserwacji dryfu napięcia odniesienia, reakcji zasilacza na zmianę obciążenia albo powolnego rozładowywania kondensatora. Do pomiarów, w których liczy się zgodność z wzorcem, rozstrzyga deklarowana dokładność, a nie liczba cyfr na ekranie.
Część multimetryczna jest identyczna: te same zakresy, ta sama rozdzielczość 60000 wskazań, ten sam ekran. TMP-610S dokłada do niej jednokanałowy oscyloskop o paśmie 10 MHz oraz generator przebiegów do 50 kHz. Jeśli oscyloskop i generator nie są potrzebne, TMP-600 mierzy dokładnie tak samo.
Podłączony przewód USB tworzy dodatkowe połączenie między układem pomiarowym a zasilaczem sieciowym. Wskazania tracą wtedy stabilność, a przy pomiarach w obwodach pod napięciem powstaje droga upływu prądu. Przyrząd należy odłączyć od ładowarki i dopiero wtedy mierzyć.
Ekran pojemnościowy wymaga kontaktu palca lub rysika przewodzącego, więc w grubych rękawicach izolacyjnych obsługa jest utrudniona. Przyrząd ma jednak cztery przyciski fizyczne na panelu, które obsługują menu, uruchamianie pomiaru, zakres automatyczny i ustawienia, a podwójne naciśnięcie przycisku zasilania blokuje dotyk przed przypadkową zmianą trybu.
Przyrząd obsługuje zakres od -40 do 1000°C, ale sonda standardowa pracuje w przedziale od -20 do 300°C. Pomiar wyższych temperatur wymaga sondy o odpowiednim zakresie, bo ograniczeniem jest wtedy sam czujnik, a nie elektronika miernika.
